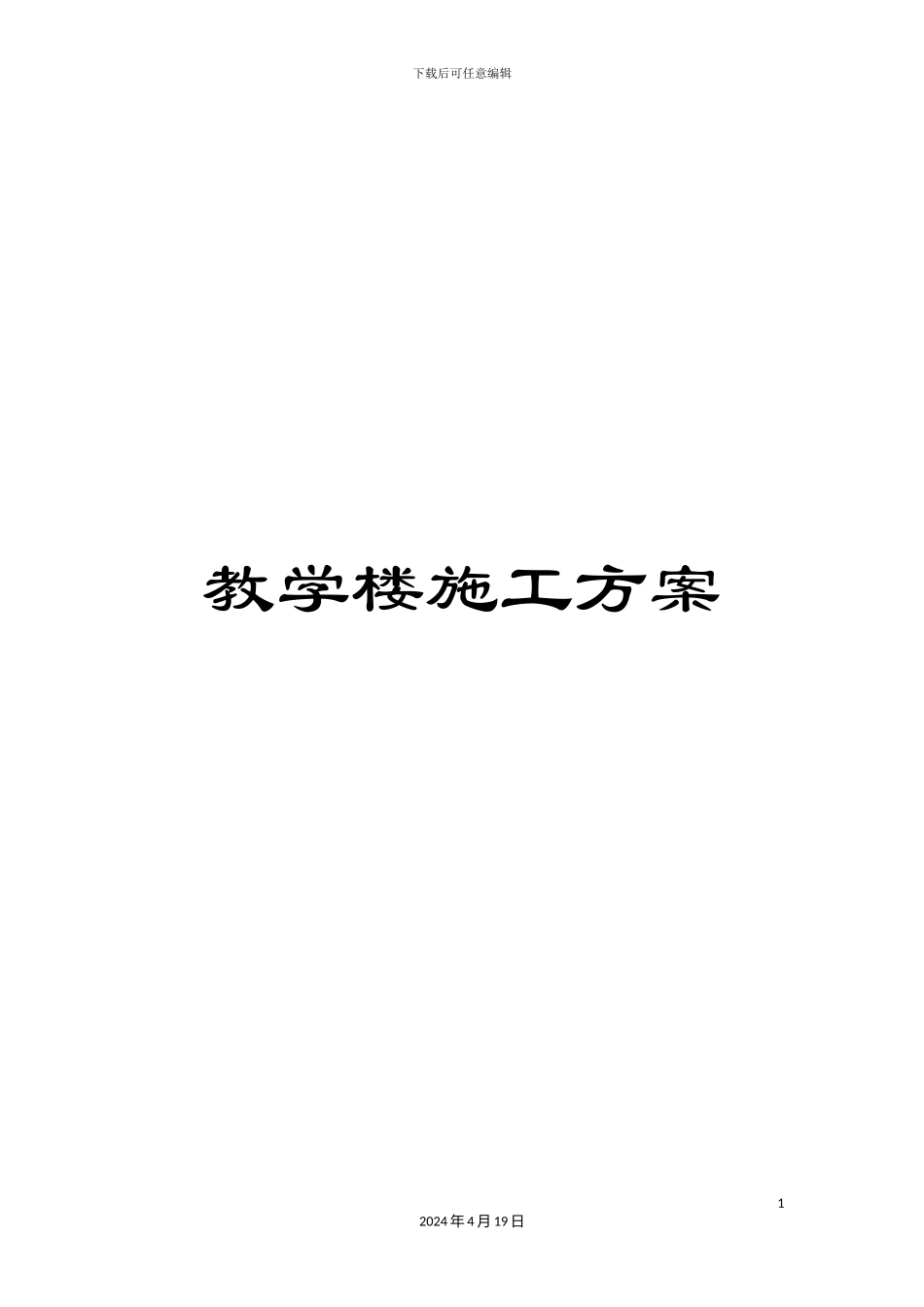

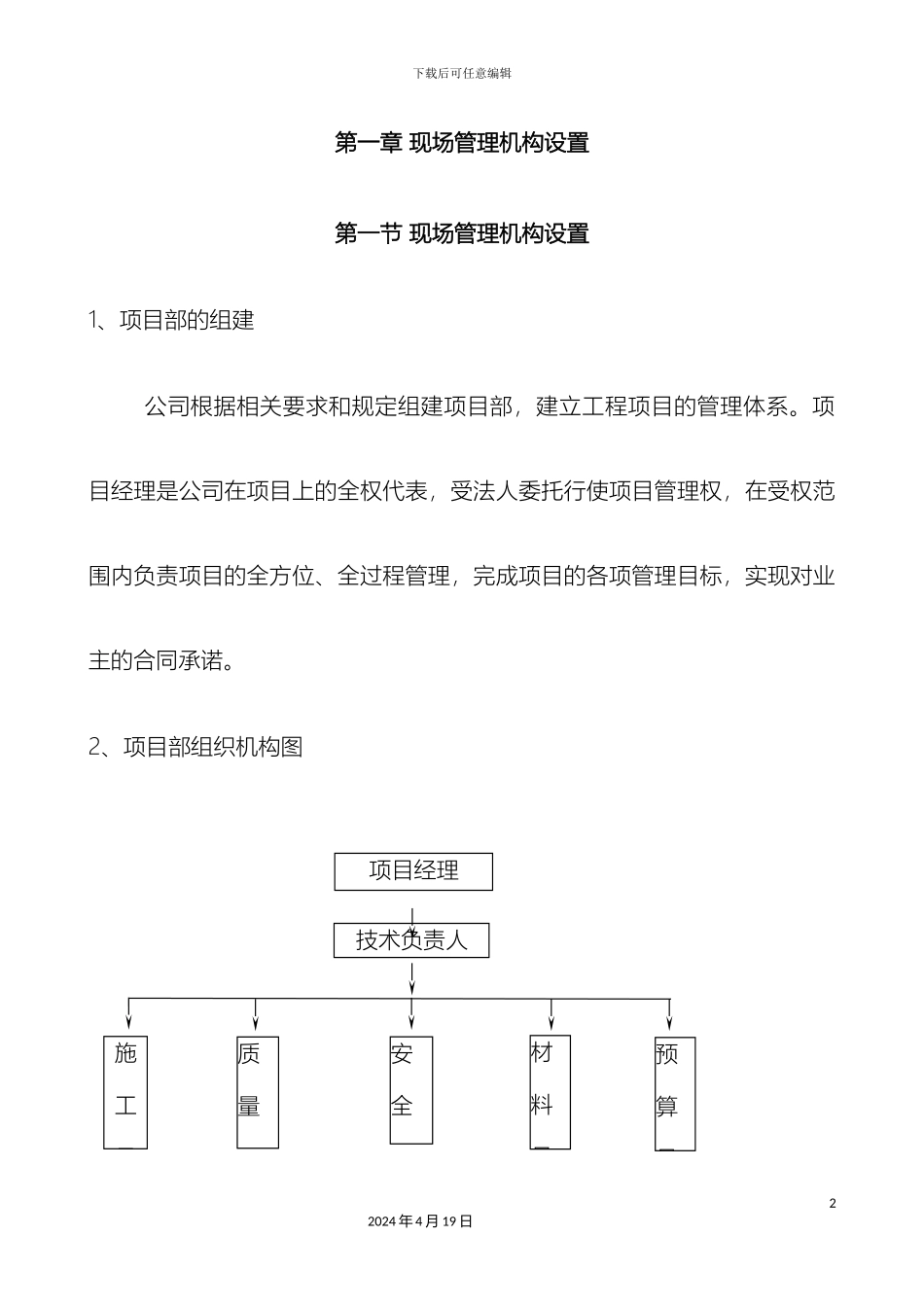

下载后可任意编辑教学楼施工方案12024 年 4 月 19 日下载后可任意编辑第一章 现场管理机构设置第一节 现场管理机构设置1、项目部的组建公司根据相关要求和规定组建项目部，建立工程项目的管理体系。项目经理是公司在项目上的全权代表，受法人委托行使项目管理权，在受权范围内负责项目的全方位、全过程管理，完成项目的各项管理目标，实现对业主的合同承诺。2、项目部组织机构图 22024 年 4 月 19 日质量员预算员材料员安全员施工员技术负责人项目经理下载后可任意编辑 第二节 项目管理机构组成表 第二章 施工方案与技术措施 第一节 施工方案一、土建工程32024 年 4 月 19 日下载后可任意编辑一、施工测量1、原地面轴线定位放线方案 根据建设单位提供的建筑用地红线图、水准点及座标控制点确定本工程建筑物的位置，测定矩形平面测量控制网，利用已知点引高级测量控制线。再用经纬仪线引测建筑物的控制轴线，定设各主轴线的控制点，设置永久性±0.00 标高标志。根据基础图和开挖深度，确定基坑开挖线并撒好灰线，轴线控制点埋设在基坑开挖线以外的位置。所有轴线控制桩均设置在建筑物四周易于保存的位置，并加以固定保护，同时常常校核，防止意外破坏。2、基础定位放线基坑施工完后，浇筑基础砼垫层，然后在垫层上测定建筑物各轴线、边界线、墙宽线和柱位线等。A、基础放线① 根据基坑外的轴线控制桩，用经纬仪向基础垫层上投测建筑物主轴42024 年 4 月 19 日下载后可任意编辑线，经闭合校核后，再详细放出细部轴线。作为基础施工控制的依据。 ② 根据基础图以各主轴线为准，用墨线弹出基础施工中所需要的中线、边界线、墙宽线、桩位线等。B、验线首先检查各轴线控制桩有无错误和位移，再用经纬仪检查各轴线的投测位置（即基础的定位），然后再实量各大角和各轴线的相对位置，以防整修基坑时发生移动错位。另外，验线时还应检查垫层顶面的标高。C、标高引测和竖向传递根据建设单位或设计给定的水准点，在整个场地内统一测设控制水准点或±0.00 水平线，以保证整个场区内各项工程标高的统一性。基坑和基础施工过程中将标高线引测在龙门桩上，并做统一标记。±0.00 以上的标高传递时，用水准仪将统一的±0.00 标同引测并标于首层结构上，施工中竖向传递时用钢尺沿竖直方向向上量至施工层。各层的标高线均由各处的起始标高线52024 年 4 月 19 日下载后可任意编辑向上直接量取，然后将水准仪设在施工层，校测...
