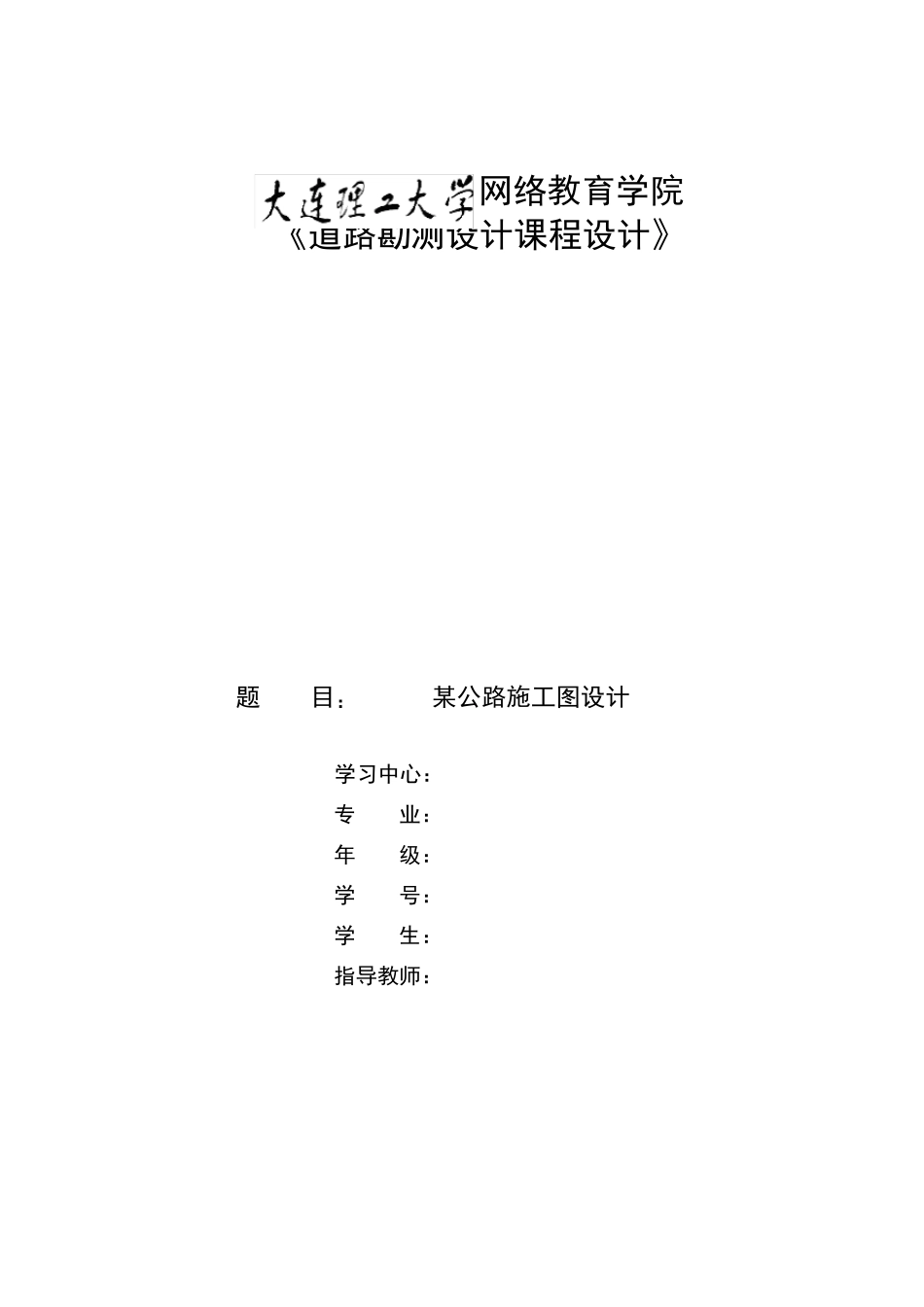

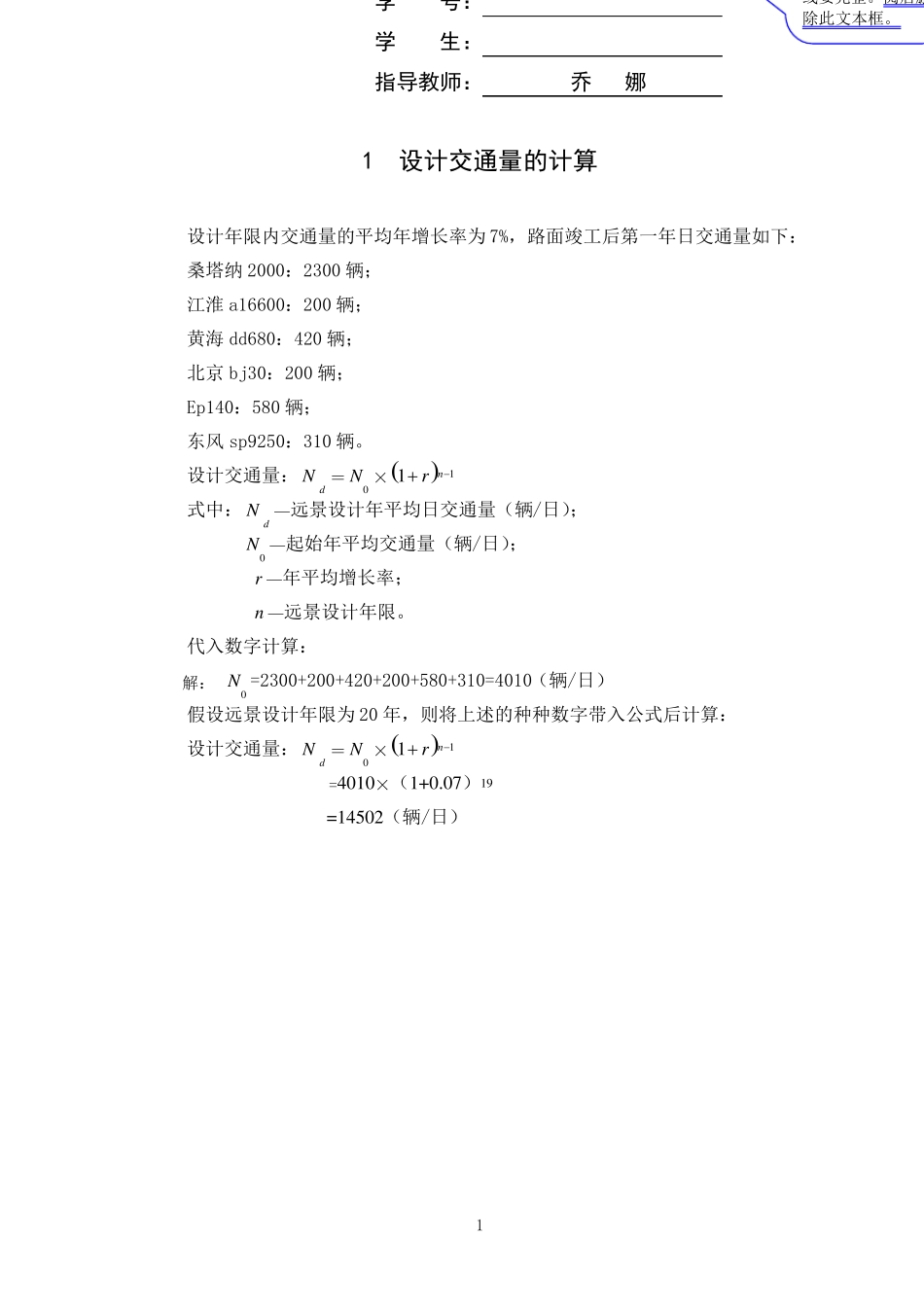

网络教育学院 《道路勘测设计课程设计》 题 目： 某公路施工图设计 学习中心： 专 业： 年 级： 学 号： 学 生： 指导教师： 1 学 号： 学 生： 指导教师： 乔 娜 线要完整。阅后删除此文本框。 1 设计交通量的计算 设计年限内交通量的平均年增长率为7%，路面竣工后第一年日交通量如下： 桑塔纳2000：2300 辆； 江淮a16600：200 辆； 黄海dd680：420 辆； 北京bj30：200 辆； Ep140：580 辆； 东风sp9250：310 辆。 设计交通量：dN＝0N ×11nr 式中：dN—远景设计年平均日交通量（辆/日）； 0N —起始年平均交通量（辆/日）； r—年平均增长率； n —远景设计年限。 代入数字计算： 解： 0N =2300+200+420+200+580+310=4010（辆/日） 假设远景设计年限为20 年，则将上述的种种数字带入公式后计算： 设计交通量：dN＝0N ×11nr =4010×（1+0.07）19 =14502（辆/日） 2 2 平面设计 路线设计包括平面设计、纵断面设计和横断面设计三大部分。道路是一个三维空间体系，它的中线是一条空间曲线。中线在水平面上的投影称为路线的平面。沿着中线竖直的剖切，再展开就成为纵断面。中线各点的法向切面是横断面。道路的平面、纵断面和各个横断面是道路的几何组成。 道路的平面线形，受当地地形、地物等障碍的影响而发生转折时，在转折处需要设置曲线，为保证行车的舒顺与安全，在直线、圆曲线间或不同半径的两圆曲线之间要插入缓和曲线。因此，直线、圆曲线、缓和曲线是平面线形的主要组成因素。 直线是平面线形中的基本线形。在设计中过长和过短都不好，因此要加以限制。直线使用与地形平坦、视线目标无障碍处。直线有测设简单、前进方向明确、路线短截等特点，直线路段能提供较好的超车条件，但长直线容易使司机由于缺乏警觉产生疲劳而发生事故。 圆曲线也是平面线形中常用的线性。《公路路线设计规范》 规定 ，各级 公路不论 大小 均 应 设置圆曲线。平曲线的技 术 标准 主要有： 圆曲线半径，平曲线最 小 长度 以及 回 头 曲线技 术 指 标等。 平曲线的半径确定 是根 据 汽 车行驶 的横向稳 定 性而定 ： )(1272iVR 式 中： V-行车速 度km/h； -横向力 系数 ； i -横向超高 ，我 国 公路对 超高 的规定 。 缓和曲线通 过曲率 的逐 渐 变 化 ，适 应 汽 车转向操 作 的行驶 轨 迹 及 路线的顺畅...
