天加风盘新风机组等产品性能参数

天加风盘新风机组等产品性能参数_第1页
1/6
天加风盘新风机组等产品性能参数_第2页
2/6
天加风盘新风机组等产品性能参数_第3页
3/6

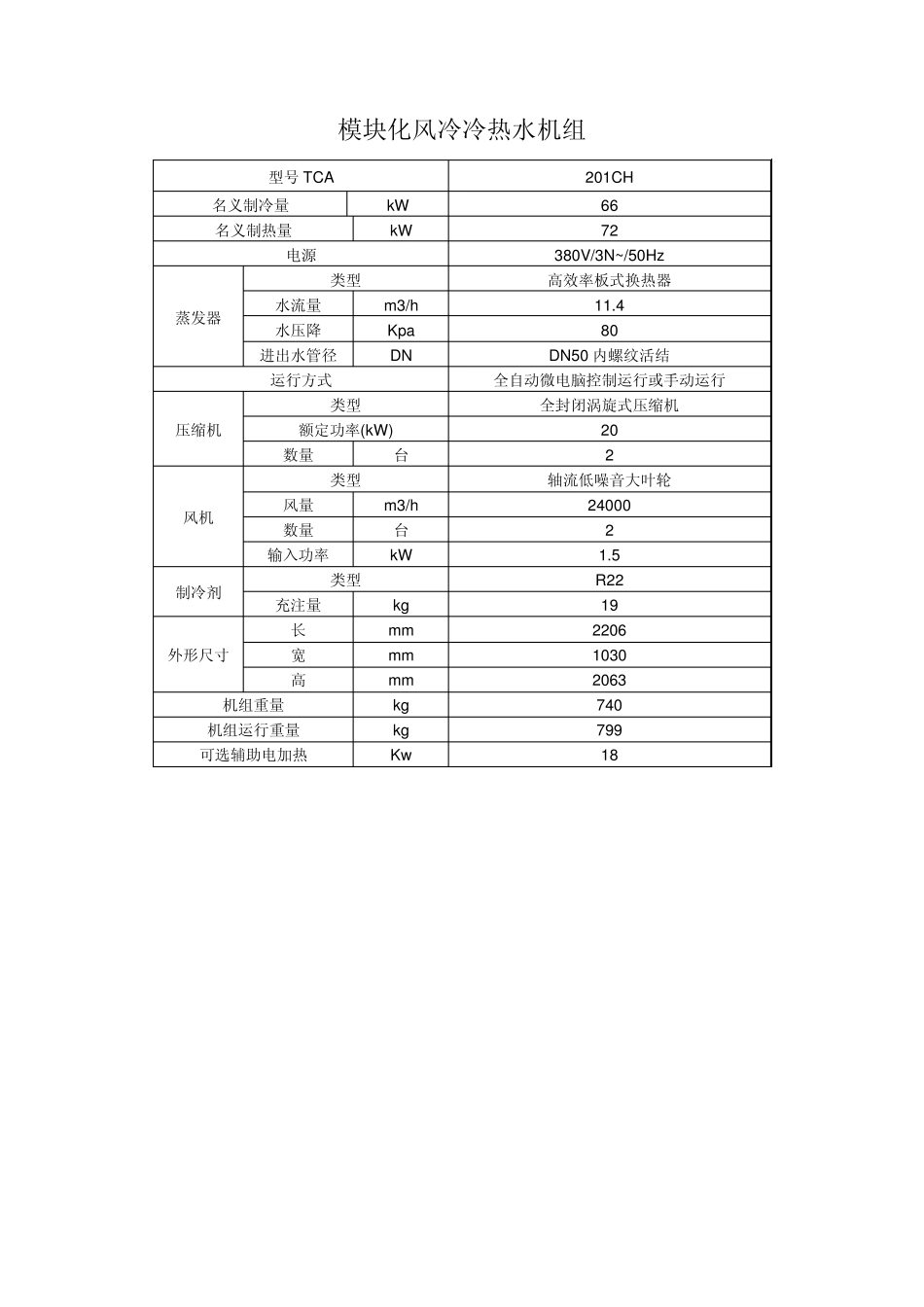

模块化风冷冷热水机组 型号TCA 201CH 名义制冷量 kW 66 名义制热量 kW 72 电源 380V/3N~/50Hz 蒸发器 类型 高效率板式换热器 水流量 m3/h 11.4 水压降 Kpa 80 进出水管径 DN DN50 内螺纹活结 运行方式 全自动微电脑控制运行或手动运行 压缩机 类型 全封闭涡旋式压缩机 额定功率(kW) 20 数量 台 2 风机 类型 轴流低噪音大叶轮 风量 m3/h 24000 数量 台 2 输入功率 kW 1.5 制冷剂 类型 R22 充注量 kg 19 外形尺寸 长 mm 2206 宽 mm 1030 高 mm 2063 机组重量 kg 740 机组运行重量 kg 799 可选辅助电加热 Kw 18 型号TCA 301CH 名义制冷量 kW 100 名义制热量 kW 110 电源 380V/3N~/50Hz 蒸发器 类型 高效率板式换热器 水流量 m3/h 17.2 水阻力 KPA 85 进出水管径 DN DN50 内螺纹活结 运行方式 全自动微电脑控制运行或手动运行 压缩机 类型 全封闭涡旋式压缩机 额定功率(kW) 32 数量 台 4 风机 类型 轴流低噪音大叶轮 风量 m3/h 40000 数量 台 2 输入功率 kW 2.2 制冷剂 类型 R22 充注量 kg 28 外形尺寸 长 mm 2206 宽 mm 1073 高 mm 2063 机组重量 kg 1000 机组运行重量 kg 1080 可选辅助电加热 Kw 25 风机盘管 型号 TCR400E TCR500E TCR600E TCR800E 额定风量m3/h 高档 680 850 1030 1380 中档 510 640 780 1030 低档 340 450 560 740 总冷量w 高档 3760 4600 5450 7310 中档 3250 3860 4600 6215 低档 2655 3030 4000 5190 显冷量w 高档 2713 3307 3920 5260 中档 2270 2700 3330 4365 低档 1830 2050 2700 3520 供热量w 高档 6700 7800 9000 11800 风机 形式 前驱多翼镀锌钢板离心式双吸风机 数量 2 2 2 3 电机 形式 单相电容运转式电机 绝缘等级 E 电源 220V/1~/50Hz 数量 1 1 1 2 高档输出功率 W 低静压 55 7 85 110 30Pa 静压 65 82 98 140 50Pa 静压 75 91 105 154 换热器 结构形式 铜管串套高效双翻边铝翅片,胀紧成一体 最大工作压力Mpa 2.0 进出管管径 Rc3/4(锥管内螺纹) 水量kg/h 645 790 935 1250 水阻力kPa 28 17.9 27.7 29.6 外形尺寸、重量 重量kg 16 17.4 19 27 长 mm 895 995 1105 1435 宽 mm 470 470 470 470 高 mm 240 240 240 24...
