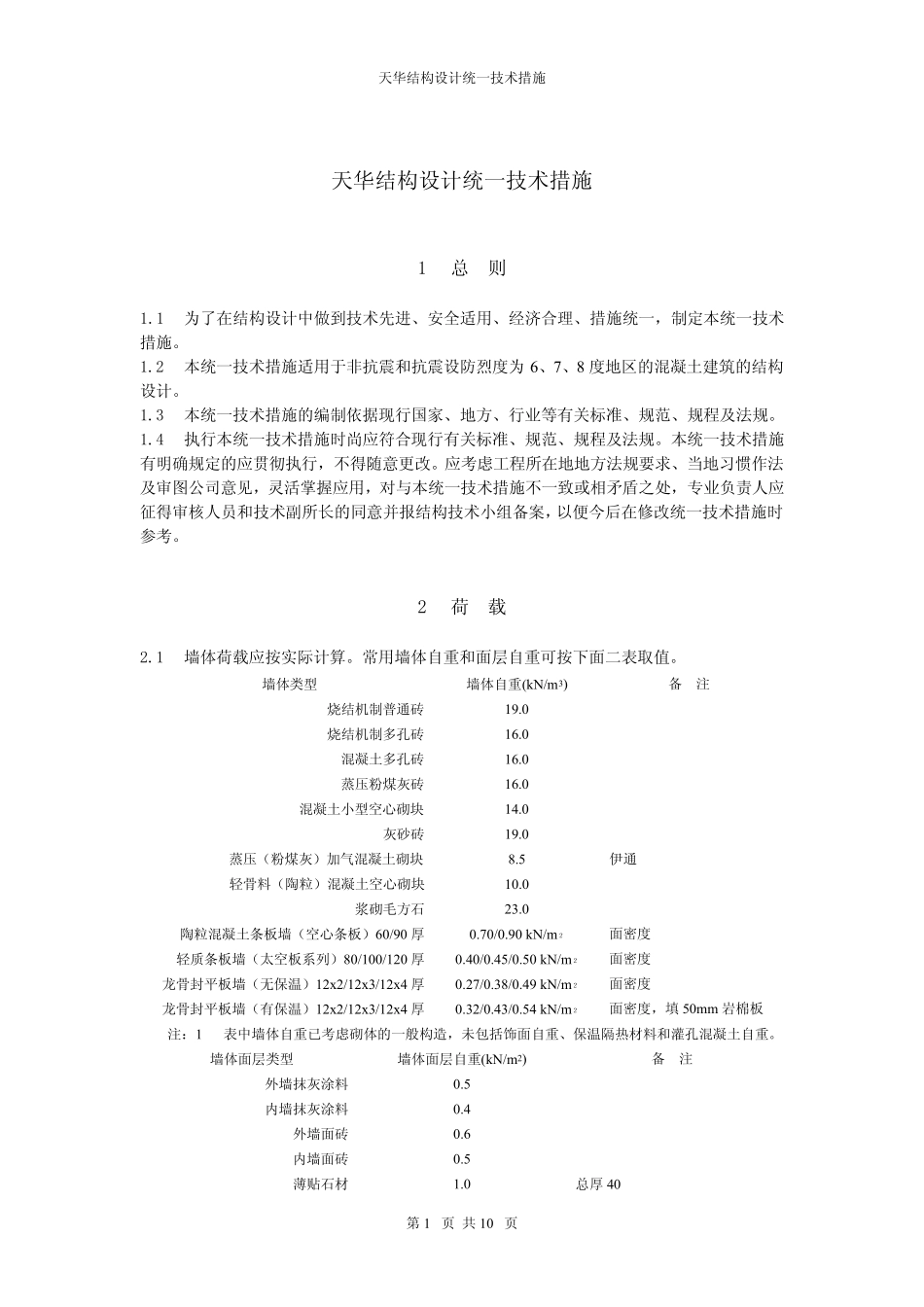

天华结构设计统一技术措施 天华结构设计统一技术措施 1 总 则 1.1 为了在结构设计中做到技术先进、安全适用、经济合理、措施统一,制定本统一技术措施。 1.2 本统一技术措施适用于非抗震和抗震设防烈度为6、7、8 度地区的混凝土建筑的结构设计。 1.3 本统一技术措施的编制依据现行国家、地方、行业等有关标准、规范、规程及法规。 1.4 执行本统一技术措施时尚应符合现行有关标准、规范、规程及法规。本统一技术措施有明确规定的应贯彻执行,不得随意更改。应考虑工程所在地地方法规要求、当地习惯作法及审图公司意见,灵活掌握应用,对与本统一技术措施不一致或相矛盾之处,专业负责人应征得审核人员和技术副所长的同意并报结构技术小组备案,以便今后在修改统一技术措施时参考。 2 荷 载 2.1 墙体荷载应按实际计算。常用墙体自重和面层自重可按下面二表取值。 墙体类型 墙体自重(kN/m3) 备 注 烧结机制普通砖19.0 烧结机制多孔砖16.0 混凝土多孔砖16.0 蒸压粉煤灰砖16.0 混凝土小型空心砌块14.0 灰砂砖19.0 蒸压(粉煤灰)加气混凝土砌块8.5 伊通 轻骨料(陶粒)混凝土空心砌块10.0 浆砌毛方石23.0 陶粒混凝土条板墙(空心条板)60/90 厚0.70/0.90 kN/m2 面密度 轻质条板墙(太空板系列)80/100/120 厚0.40/0.45/0.50 kN/m2 面密度 龙骨封平板墙(无保温)12x2/12x3/12x4 厚0.27/0.38/0.49 kN/m2 面密度 龙骨封平板墙(有保温)12x2/12x3/12x4 厚0.32/0.43/0.54 kN/m2 面密度,填 50mm 岩棉板注:1 表中墙体自重已考虑砌体的一般构造,未包括饰面自重、保温隔热材料和灌孔混凝土自重。 墙体面层类型 墙体面层自重(kN/m2) 备 注 外墙抹灰涂料 0.5 内墙抹灰涂料 0.4 外墙面砖 0.6 内墙面砖 0.5 薄贴石材 1.0 总厚 40 第 1 页 共 10 页 天 华 结 构 设 计 统 一 技 术 措 施 外 墙 挂 贴 石 材 2.1 总 厚 80, 石 材 30 厚 内 墙 挂 贴 石 材 1.9 总 厚 80, 石 材 30 厚 干 挂 石 材 1.0 总 厚 135, 石 材 25 厚 干 挂 薄 石 材 铝 蜂 窝 复 合 板 0.5 薄 石 材 铝 蜂 窝 复 合 板 25 厚 干 挂 夹 心 复 合 金 属 板 0.3 总 厚 70 注 : 1 表 中 墙 体 面 层 自 重 是 指 单 面 自 重 , 不 含 保 温 层 自 重 。 2.2 当 门 窗 洞 口 ...
