天地图电子地图符号与注记说明

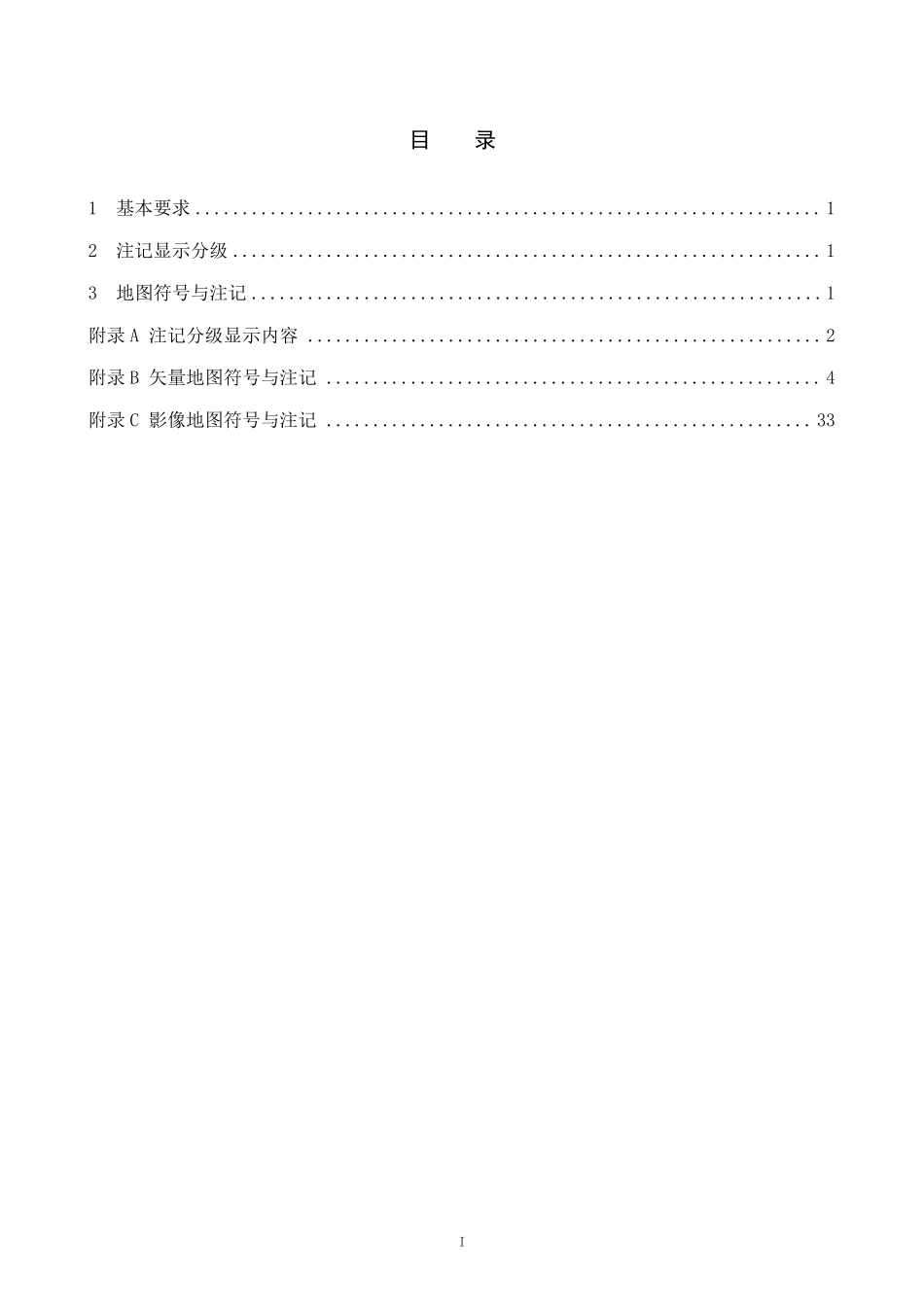

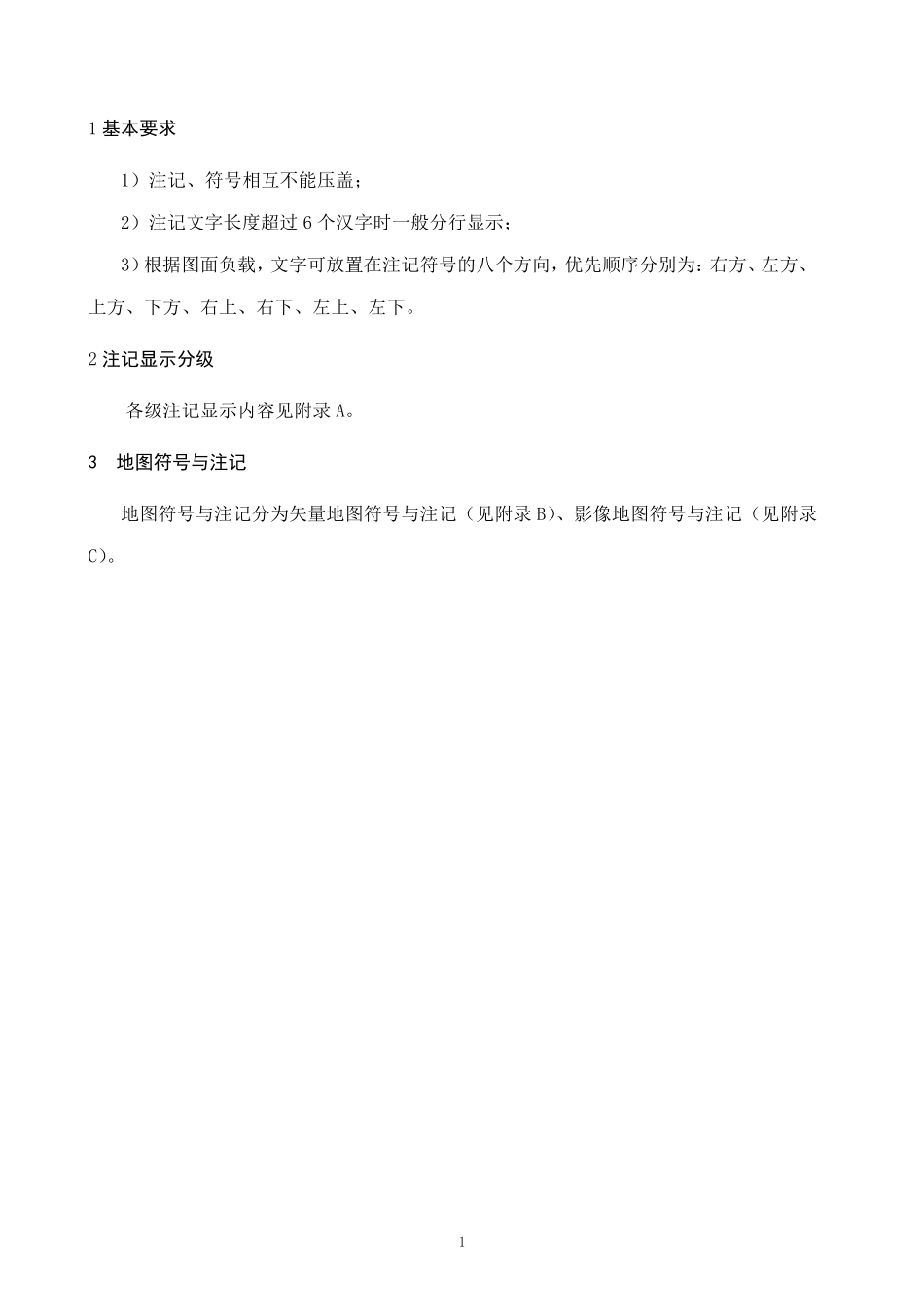

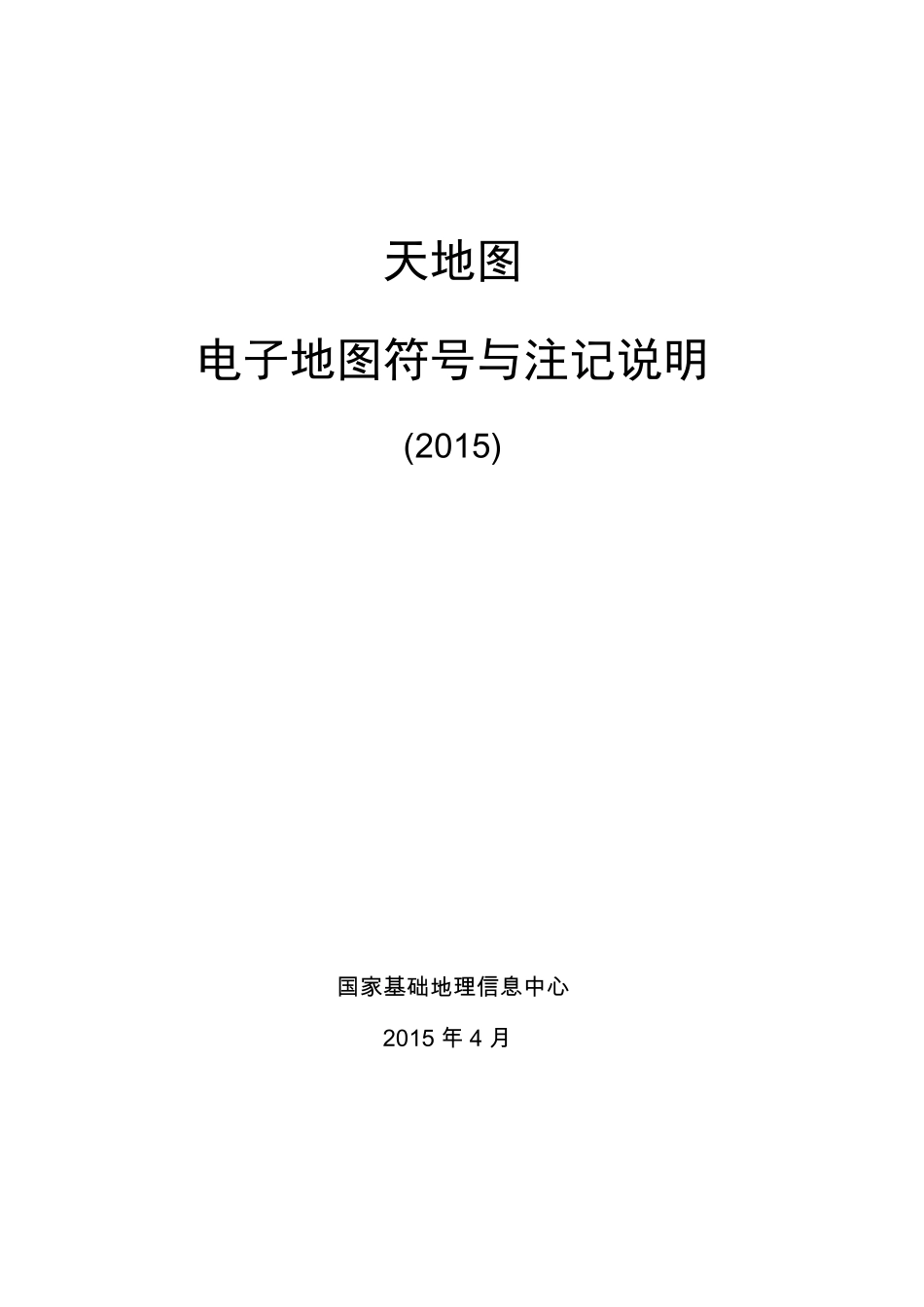

天地图 电子地图符号与注记说明 (2015) 国 家 基 础 地 理 信 息 中心 2015 年 4 月 I 目 录 1 基本要求 ................................................................... 1 2 注记显示分级 ............................................................... 1 3 地图符号与注记 ............................................................. 1 附录 A 注记分级显示内容 ....................................................... 2 附录 B 矢量地图符号与注记 ..................................................... 4 附录 C 影像地图符号与注记 .................................................... 33 1 1 基本要求 1）注记、符号相互不能压盖； 2）注记文字长度超过 6 个汉字时一般分行显示； 3）根据图面负载，文字可放置在注记符号的八个方向，优先顺序分别为：右方、左方、上方、下方、右上、右下、左上、左下。 2 注记显示分级 各级注记显示内容见附录 A。 3 地图符号与注记 地图符号与注记分为矢量地图符号与注记（见附录 B）、影像地图符号与注记（见附录C）。 2 附录A 注记分级显示内容 注：“显示内容”为本级别可以显示的类别。 级别 显示比例尺 显示内容 2 1:147,914,677.6 大洲、大洋 3 1:73,957,338.78 大洋、国家名 4 1:36,978,669.43 国家、首都、省、全球一级水系名称 5 1:18,489,334.72 国家、首都、省、地区、全球一、二级水系名称 6 1:9,244,667.36 国家、首都、省、地区、地级市、全球一至三级水系名称 7 1:4,622,333.68 首都、省、地区、地级市、县、全球水系名称 8 1:2,311,166.84 首都、地区、地级市、县、全球水系名称 9 1:1,155,583.42 首都、地区、地级市、县、乡镇、全球水系名称 10 1:577,791.71 首都、地区、地级市、县、乡镇、高速公路名、全球水系名称 11 1:288,895.85 民用机场、高等院校(985)、客运火车站、5A 级景点、4A 级景点、公园、游乐场、植物园、动物园、乡镇、道路（高速公路、国道、省道）名称、编号、水系名称 12 1:144,447.93 民用机场、高等院校(985)、客运火车站、5A 级景点、4A 级景点、公园、游乐场、植物园、动物园、乡镇、高等院校(211)、立交桥、村屯级、道路（高速公路、国道、省道、县道）名称、编号、水系名称 13 1:72,223.96 民用机场、高等院校(985)、...
