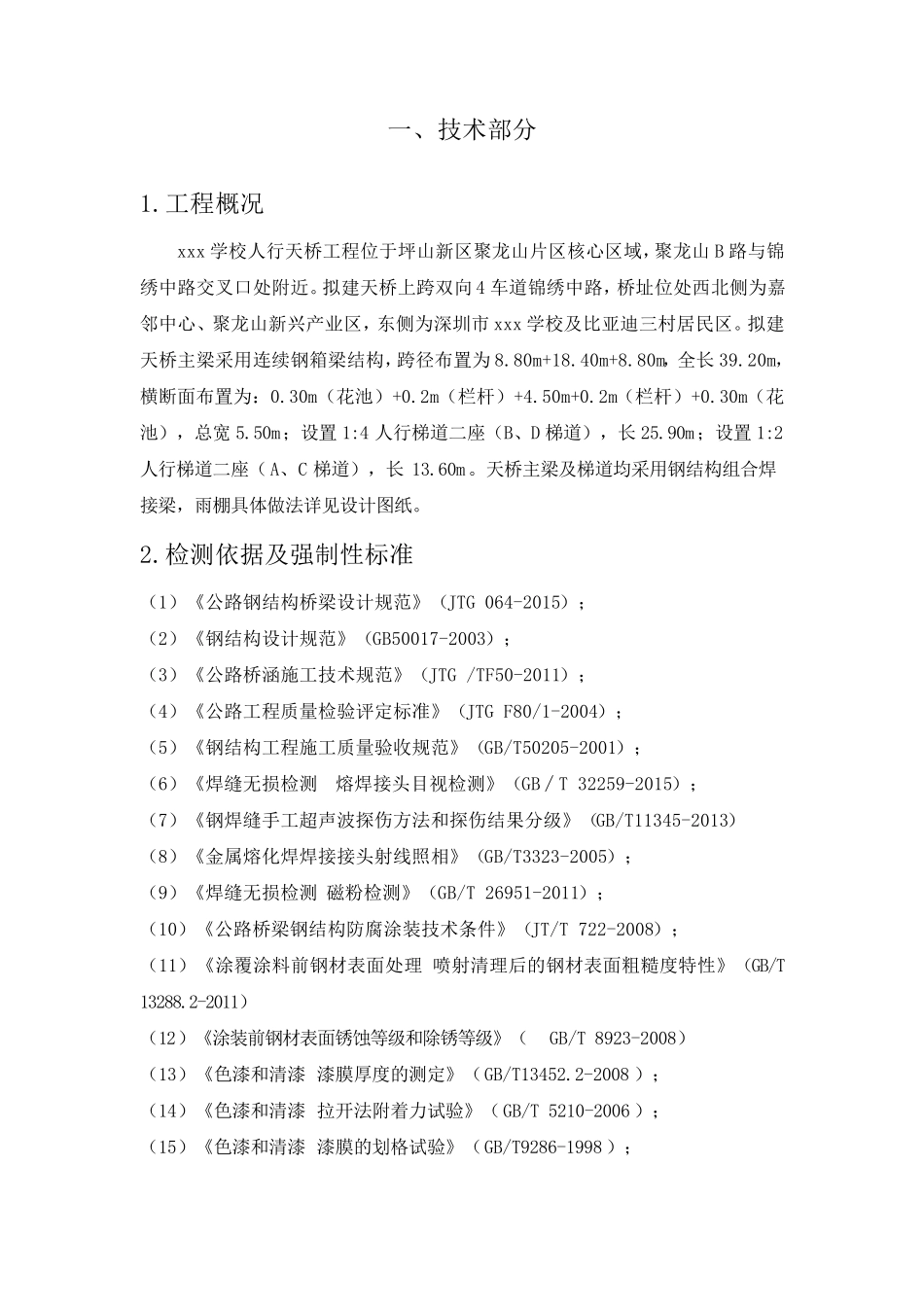

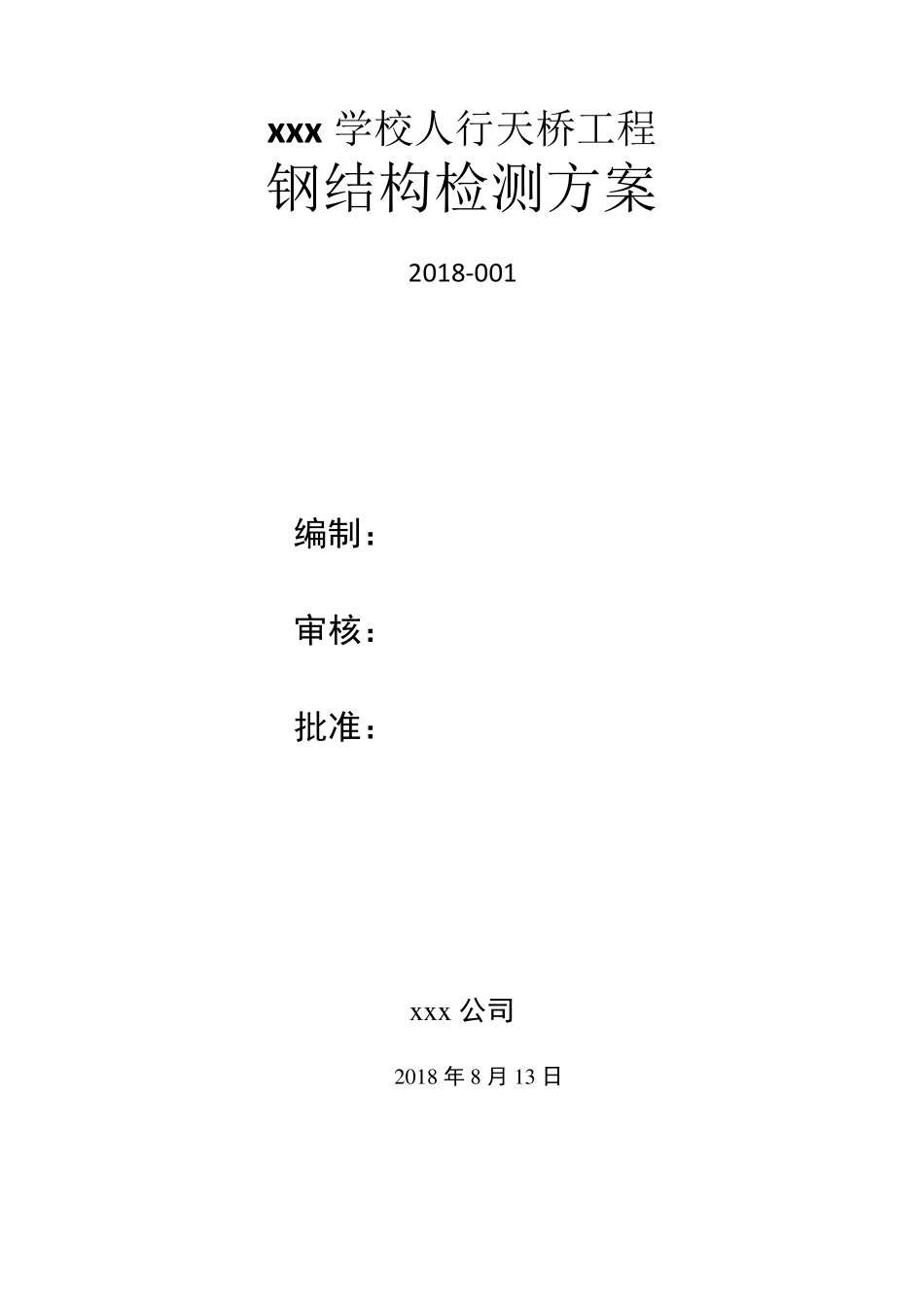

x x x 学校人行天桥工程 钢结构检测方案 2018-001 编制： 审核： 批准： x x x 公司 2 0 1 8 年 8 月 1 3 日 一 、 技 术 部 分 1.工 程 概 况 xxx 学 校 人 行 天 桥 工 程 位 于 坪 山 新 区 聚 龙 山 片 区 核 心 区 域 ，聚 龙 山 B 路 与 锦绣 中 路 交 叉 口 处 附 近 。 拟 建 天 桥 上 跨 双 向 4 车 道 锦 绣 中 路 ， 桥 址 位 处 西 北 侧 为 嘉邻 中 心 、 聚 龙 山 新 兴 产 业 区 ， 东 侧 为 深 圳 市 xxx 学 校 及 比 亚 迪 三 村 居 民 区 。 拟 建天 桥 主 梁 采 用 连 续 钢 箱 梁 结 构 ， 跨 径 布 置 为 8.80m+18.40m+8.80m， 全 长 39.20m，横 断 面 布 置 为 ： 0.30m（ 花 池 ） +0.2m（ 栏 杆 ） +4.50m+0.2m（ 栏 杆 ） +0.30m（ 花池 ） ， 总 宽 5.50m； 设 置 1:4 人 行 梯 道 二 座 （ B、 D 梯 道 ） ， 长 25.90m； 设 置 1:2人 行 梯 道 二 座 （ A、 C 梯 道 ） ， 长13.60m。 天 桥 主 梁 及 梯 道 均 采 用 钢 结 构 组 合 焊接 梁 ， 雨 棚 具 体 做 法 详 见 设 计 图 纸 。 2.检 测 依 据 及 强 制 性 标 准 （ 1） 《公路 钢 结 构 桥 梁 设 计 规范》（ JTG 064-2015） ； （ 2） 《钢 结 构 设 计 规范》（ GB50017-2003） ； （ 3） 《公路 桥 涵施工 技 术 规范》（ JTG /TF50-2011） ； （ 4） 《公路 工 程 质量检 验评定标 准 》（ JTG F80/1-2004） ； （ 5） 《钢 结 构 工 程 施工 质量验收规范》（ GB/T50205-2001） ； （ 6） 《焊 缝无损检 测 熔焊 接 头目视检 测 》（ GB∕T 32259-2015） ； （ 7） 《钢 焊 缝手工 超声波探伤方法 和探伤结 果分 级》（ GB/T11345-2013） （ 8） 《金属 熔化 焊 焊 接 接 头射 线 照 相 》（ GB/T3323-2005） ； （ 9） 《焊 缝无损检 测 磁 粉 检 测 》（ GB/T 26951-2011） ； （ 10） 《公路 桥 梁 钢 结 构 防 腐 涂 装 技 术 条 件 》（ JT/T 722-2008） ； （ 11） 《涂 覆 涂 料 前 钢 材 表 面 处 理 喷 射 清 理 后...
