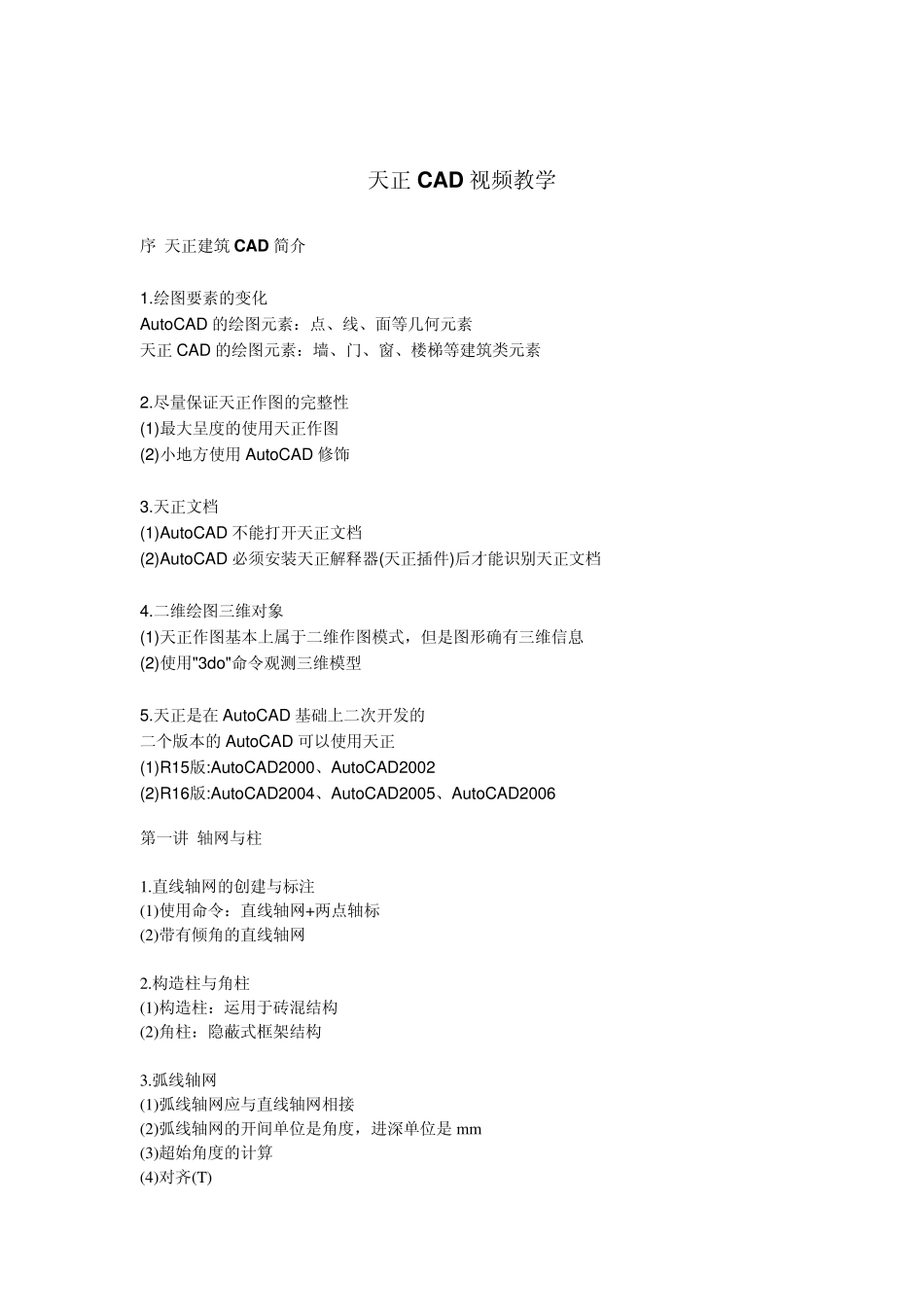

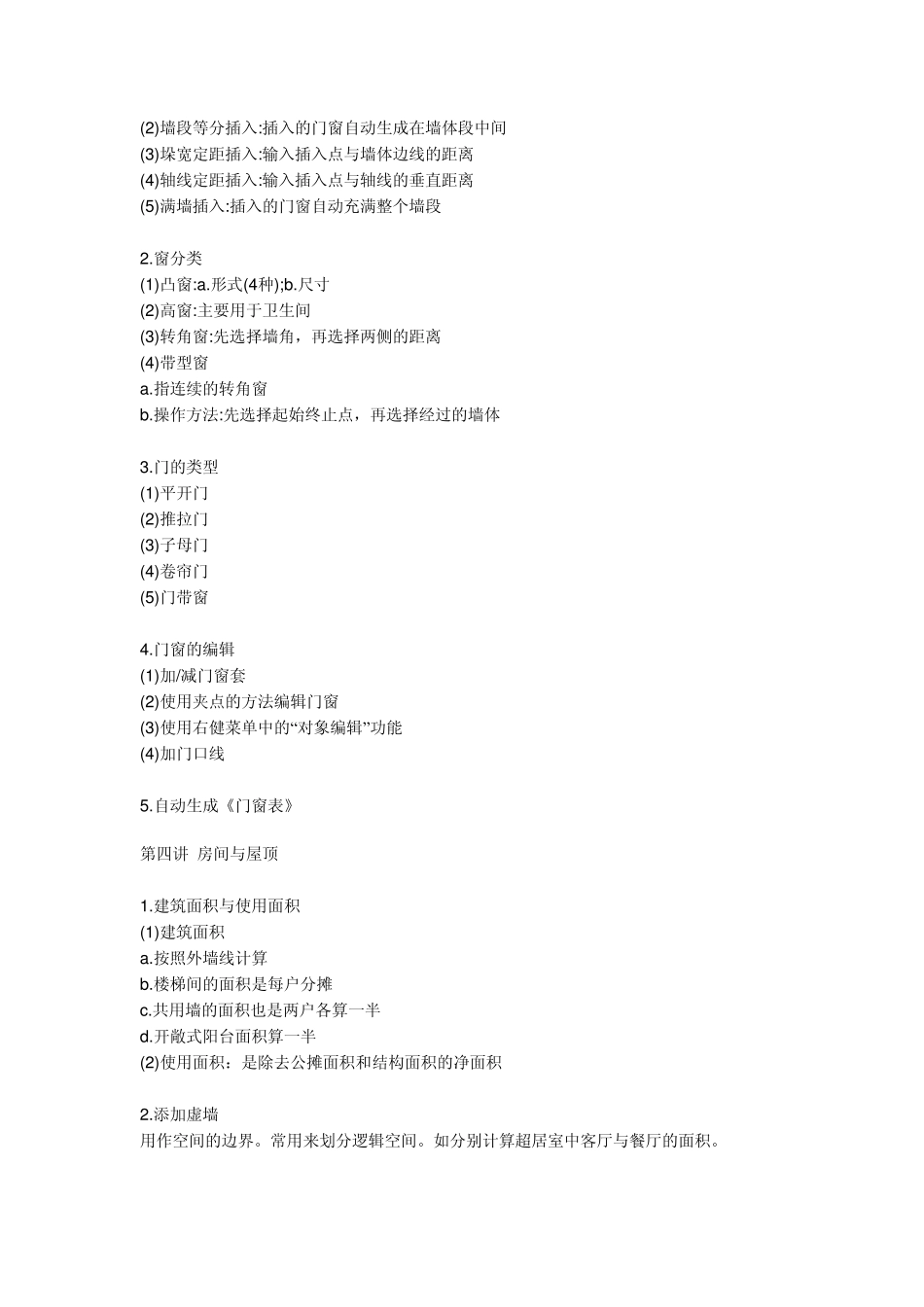

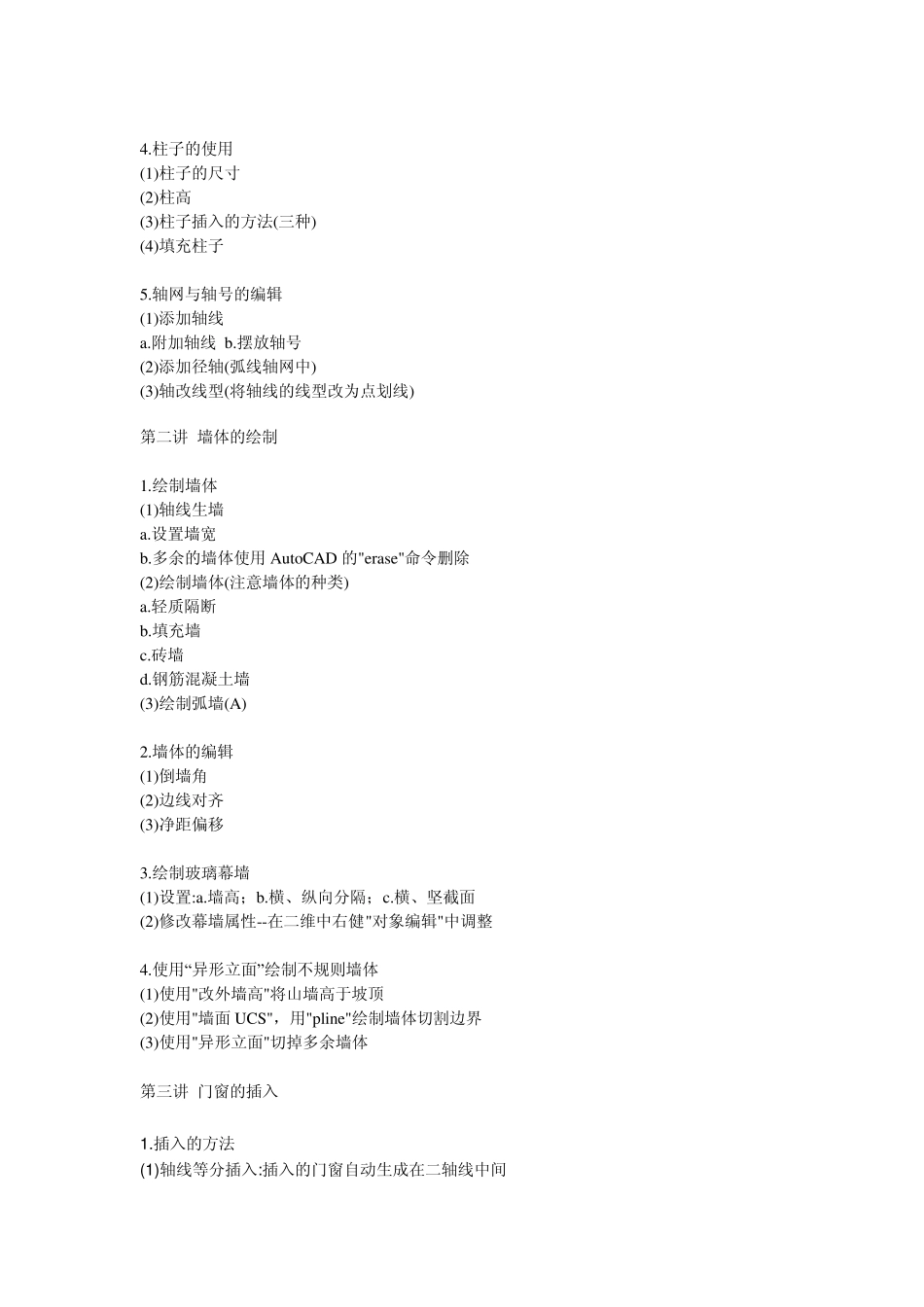

天正C A D 视频教学 序 天正建筑C A D 简介 1.绘图要素的变化 Au toCAD 的绘图元素:点、线、面等几何元素 天正CAD 的绘图元素:墙、门、窗、楼梯等建筑类元素 2.尽量保证天正作图的完整性 (1)最大呈度的使用天正作图 (2)小地方使用 Au toCAD 修饰 3.天正文档 (1)Au toCAD 不能打开天正文档 (2)Au toCAD 必须安装天正解释器(天正插件)后才能识别天正文档 4.二维绘图三维对象 (1)天正作图基本上属于二维作图模式,但是图形确有三维信息 (2)使用"3do"命令观测三维模型 5.天正是在 Au toCAD 基础上二次开发的 二个版本的Au toCAD 可以使用天正 (1)R15版:Au toCAD2000、Au toCAD2002 (2)R16版:Au toCAD2004、Au toCAD2005、Au toCAD2006 第一讲 轴网与柱 1.直线轴网的创建与标注 (1)使用命令:直线轴网+两点轴标 (2)带有倾角的直线轴网 2.构造柱与角柱 (1)构造柱:运用于砖混结构 (2)角柱:隐蔽式框架结构 3.弧线轴网 (1)弧线轴网应与直线轴网相接 (2)弧线轴网的开间单位是角度,进深单位是 m m (3)超始角度的计算 (4)对齐(T) 4.柱子的使用 (1)柱子的尺寸 (2)柱高 (3)柱子插入的方法(三种) (4)填充柱子 5.轴网与轴号的编辑 (1)添加轴线 a.附加轴线 b.摆放轴号 (2)添加径轴(弧线轴网中) (3)轴改线型(将轴线的线型改为点划线) 第二讲 墙体的绘制 1.绘制墙体 (1)轴线生墙 a.设置墙宽 b.多余的墙体使用Au toCAD 的"erase"命令删除 (2)绘制墙体(注意墙体的种类) a.轻质隔断 b.填充墙 c.砖墙 d.钢筋混凝土墙 (3)绘制弧墙(A) 2.墙体的编辑 (1)倒墙角 (2)边线对齐 (3)净距偏移 3.绘制玻璃幕墙 (1)设置:a.墙高;b.横、纵向分隔;c.横、坚截面 (2)修改幕墙属性--在二维中右健"对象编辑"中调整 4.使用“异形立面”绘制不规则墙体 (1)使用"改外墙高"将山墙高于坡顶 (2)使用"墙面 UCS",用"pline"绘制墙体切割边界 (3)使用"异形立面"切掉多余墙体 第三讲 门窗的插入 1.插入的方法 (1)轴线等分插入:插入的门窗自动生成在二轴线中间 (2)墙段等分插入:插入的门窗自动生成在墙体段中间 (3)垛宽定距插入:输入插入点与墙体边线的距离 (4)轴线定距插入:输入插入点与轴线的垂直距离 (5)满墙插入:插入的门窗自动充满整个墙段 2.窗分类 (1)凸窗:a.形式(4种);b.尺寸 (2)高窗:主要用于卫生间 (3)转角窗:先选择墙角,再选择两侧的距离 (4)带型窗 a.指连续的转角...
