天津工程地质

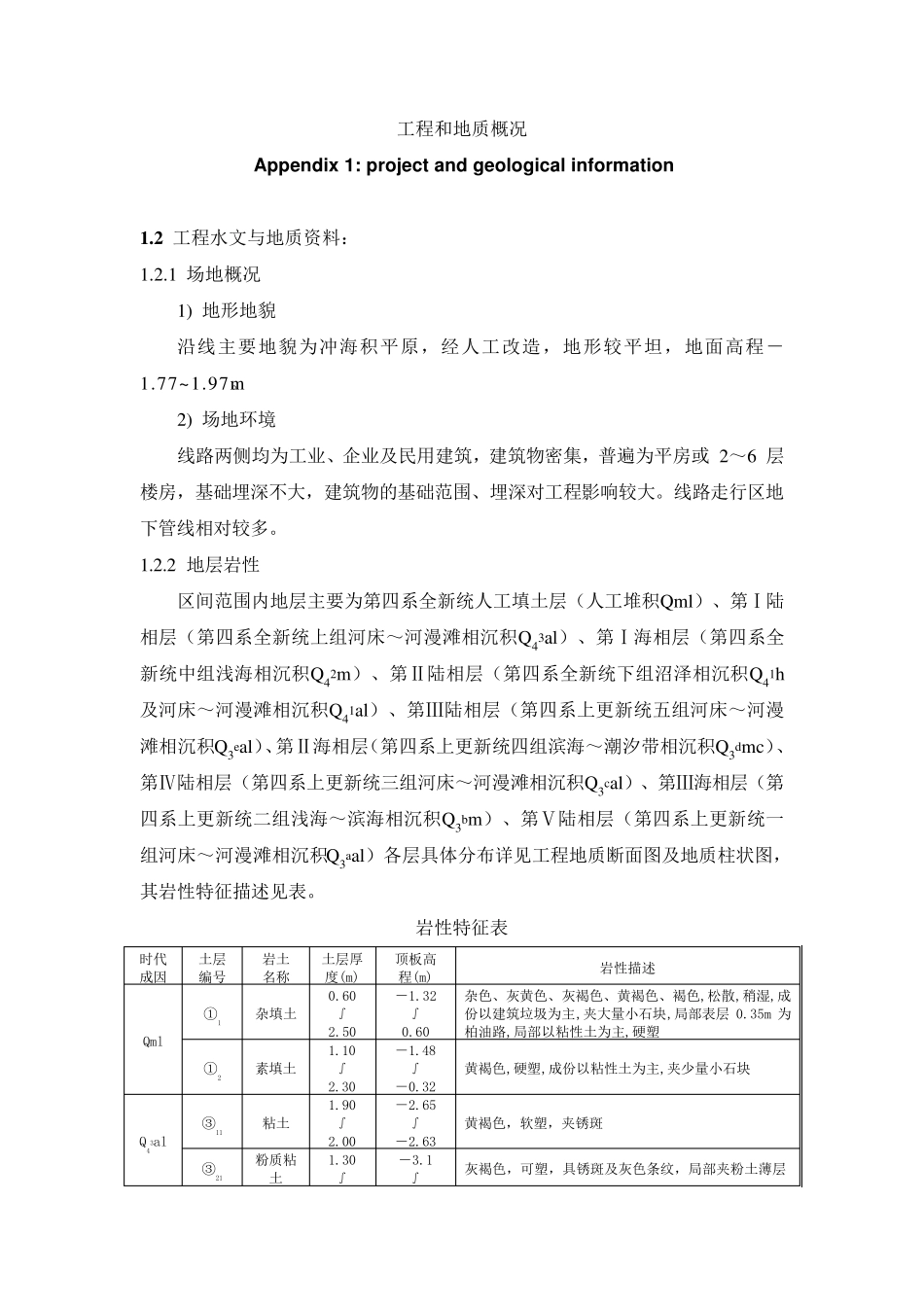

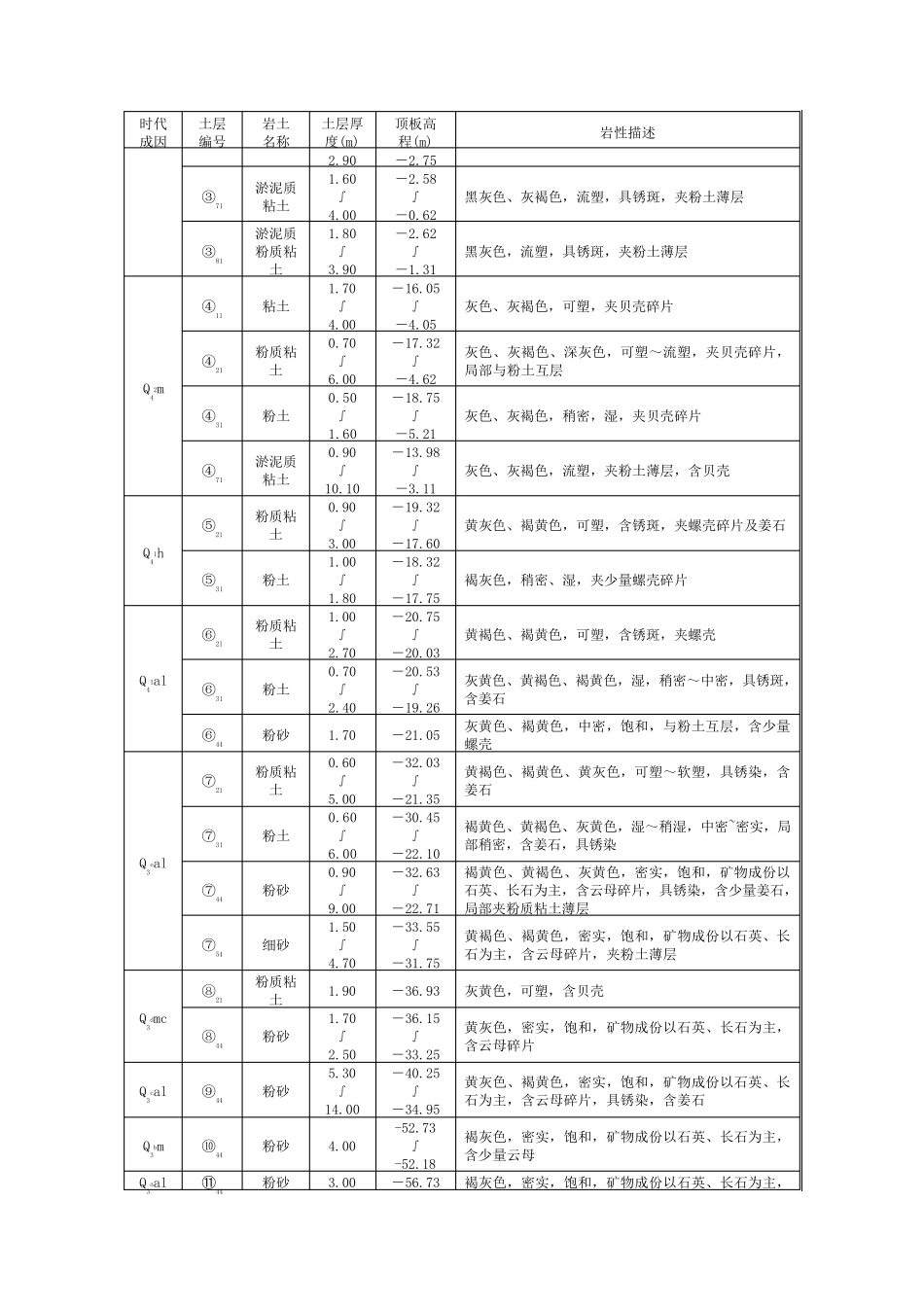

工程和地质概况 Appendix 1: project and geological information 1 .2 工程水文与地质资料： 1.2.1 场地概况 1) 地形地貌 沿线主要地貌为冲海积平原，经人工改造，地形较平坦，地面高程－1.77~1.97m。 2) 场地环境 线路两侧均为工业、企业及民用建筑，建筑物密集，普遍为平房或 2～6 层楼房，基础埋深不大，建筑物的基础范围、埋深对工程影响较大。线路走行区地下管线相对较多。 1.2.2 地层岩性 区间范围内地层主要为第四系全新统人工填土层（人工堆积Qml）、第Ⅰ陆相层（第四系全新统上组河床～河漫滩相沉积Q43al）、第Ⅰ海相层（第四系全新统中组浅海相沉积Q42m）、第Ⅱ陆相层（第四系全新统下组沼泽相沉积Q41h及河床～河漫滩相沉积Q41al）、第Ⅲ陆相层（第四系上更新统五组河床～河漫滩相沉积Q3eal）、第Ⅱ海相层（第四系上更新统四组滨海～潮汐带相沉积Q3dmc）、第Ⅳ陆相层（第四系上更新统三组河床～河漫滩相沉积Q3cal）、第Ⅲ海相层（第四系上更新统二组浅海～滨海相沉积Q3bm）、第Ⅴ陆相层（第四系上更新统一组河床～河漫滩相沉积Q3aal）各层具体分布详见工程地质断面图及地质柱状图，其岩性特征描述见表。 岩性特征表 时代 成因 土层 编号 岩土 名称 土层厚 度(m) 顶板高 程(m) 岩性描述 Qml ①1 杂填土 0.60 ∫ 2.50 －1.32 ∫ 0.60 杂色、灰黄色、灰褐色、黄褐色、褐色,松散,稍湿 ,成份 以 建筑垃 圾 为主,夹 大量 小 石 块 ,局 部 表层0.35m 为柏 油 路,局 部 以 粘 性土为主,硬 塑 ①2 素 填土 1.10 ∫ 2.30 －1.48 ∫ －0.32 黄褐色,硬 塑 ,成份 以 粘 性土为主,夹 少 量 小 石 块 Q43al ③11 粘 土 1.90 ∫ 2.00 －2.65 ∫ －2.63 黄褐色，软 塑 ，夹 锈 斑 ③21 粉 质粘土 1.30 ∫ －3.1 ∫ 灰褐色，可 塑 ，具锈 斑 及灰色条 纹 ，局 部 夹 粉 土薄 层 时代 成因 土层 编号 岩土 名称 土层厚 度(m) 顶板高 程(m) 岩性描述 2.90 －2.75 ③71 淤泥质 粘土 1.60 ∫ 4.00 －2.58 ∫ －0.62 黑灰色、灰褐色，流塑，具锈斑，夹粉土薄层 ③81 淤泥质 粉质粘土 1.80 ∫ 3.90 －2.62 ∫ －1.31 黑灰色，流塑，具锈斑，夹粉土薄层 Q42m ④11 粘土 1.70 ∫ 4.00 －16.05 ∫ －4.05 灰色、灰褐色，可塑，夹贝壳碎片 ④21 粉质粘土 0.70 ∫ 6.00 －17.32 ∫ －4....
