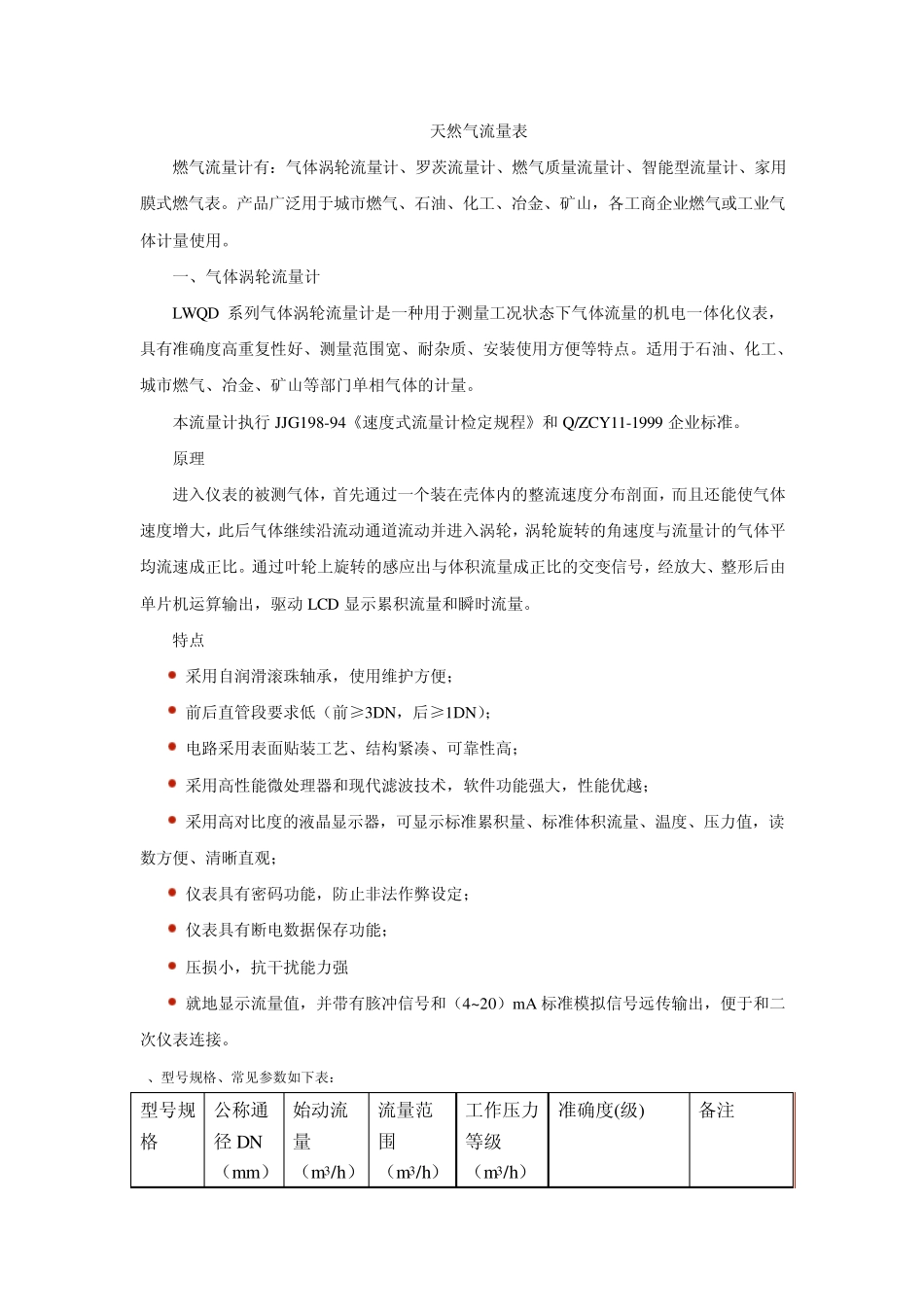

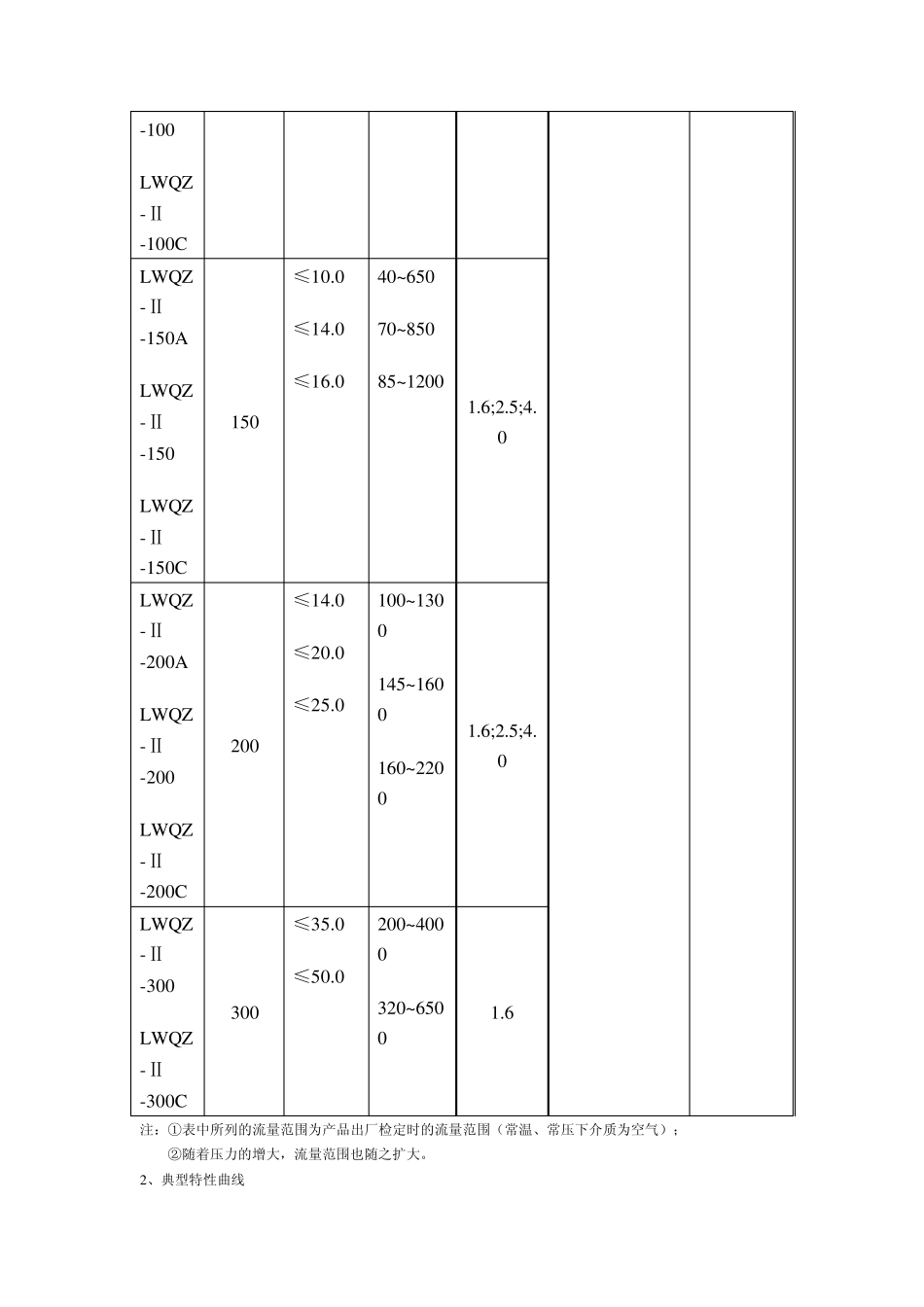

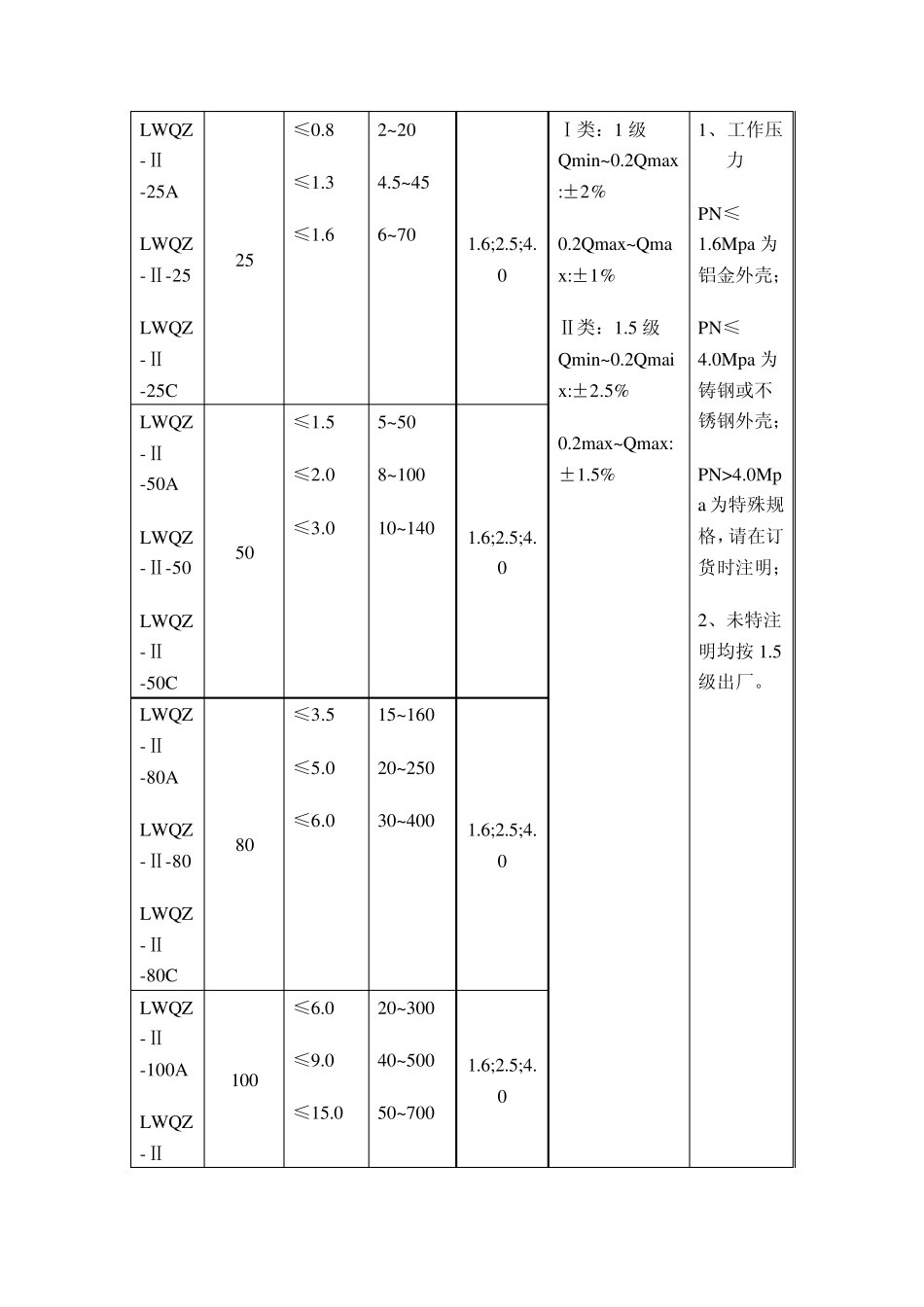

天然气流量表 燃气流量计有:气体涡轮流量计、罗茨流量计、燃气质量流量计、智能型流量计、家用膜式燃气表。产品广泛用于城市燃气、石油、化工、冶金、矿山,各工商企业燃气或工业气体计量使用。 一、气体涡轮流量计 LWQD 系列气体涡轮流量计是一种用于测量工况状态下气体流量的机电一体化仪表,具有准确度高重复性好、测量范围宽、耐杂质、安装使用方便等特点。适用于石油、化工、城市燃气、冶金、矿山等部门单相气体的计量。 本流量计执行 JJG198-94《速度式流量计检定规程》和 Q/ZCY11-1999 企业标准。 原理 进入仪表的被测气体,首先通过一个装在壳体内的整流速度分布剖面,而且还能使气体速度增大,此后气体继续沿流动通道流动并进入涡轮,涡轮旋转的角速度与流量计的气体平均流速成正比。通过叶轮上旋转的感应出与体积流量成正比的交变信号,经放大、整形后由单片机运算输出,驱动 LCD 显示累积流量和瞬时流量。 特点 采用自润滑滚珠轴承,使用维护方便; 前后直管段要求低(前≥3DN,后≥1DN); 电路采用表面贴装工艺、结构紧凑、可靠性高; 采用高性能微处理器和现代滤波技术,软件功能强大,性能优越; 采用高对比度的液晶显示器,可显示标准累积量、标准体积流量、温度、压力值,读数方便、清晰直观; 仪表具有密码功能,防止非法作弊设定; 仪表具有断电数据保存功能; 压损小,抗干扰能力强 就地显示流量值,并带有胲冲信号和(4~20)mA 标准模拟信号远传输出,便于和二次仪表连接。 1、型号规格、常见参数如下表: 型号规格 公称通径 DN(mm) 始动流量(m3/h) 流量范围(m3/h) 工作压力等级(m3/h) 准确度(级) 备注 LWQZ-Ⅱ-25A LWQZ-Ⅱ-25 LWQZ-Ⅱ-25C 25 ≤0.8 ≤1.3 ≤1.6 2~20 4.5~45 6~70 1.6;2.5;4.0 Ⅰ类:1 级Qmin~0.2Qmax:±2% 0.2Qmax~Qmax:±1% Ⅱ类:1.5 级Qmin~0.2Qmaix:±2.5% 0.2max~Qmax:±1.5% 1、 工作压力 PN≤1.6Mpa 为铝金外壳; PN≤4.0Mpa 为铸钢或不锈钢外壳; PN>4.0Mpa 为特殊规格,请在订货时注明; 2、未特注明均按 1.5级出厂。 LWQZ-Ⅱ-50A LWQZ-Ⅱ-50 LWQZ-Ⅱ-50C 50 ≤1.5 ≤2.0 ≤3.0 5~50 8~100 10~140 1.6;2.5;4.0 LWQZ-Ⅱ-80A LWQZ-Ⅱ-80 LWQZ-Ⅱ-80C 80 ≤3.5 ≤5.0 ≤6.0 15~160 20~250 30~400 1.6;2.5;4.0 LWQZ-Ⅱ-100A LWQZ-Ⅱ100 ≤6.0 ≤9.0 ≤15.0 20~300 40~500 50~700 1.6;2.5;4.0 -1...
