天然气管道保护方案

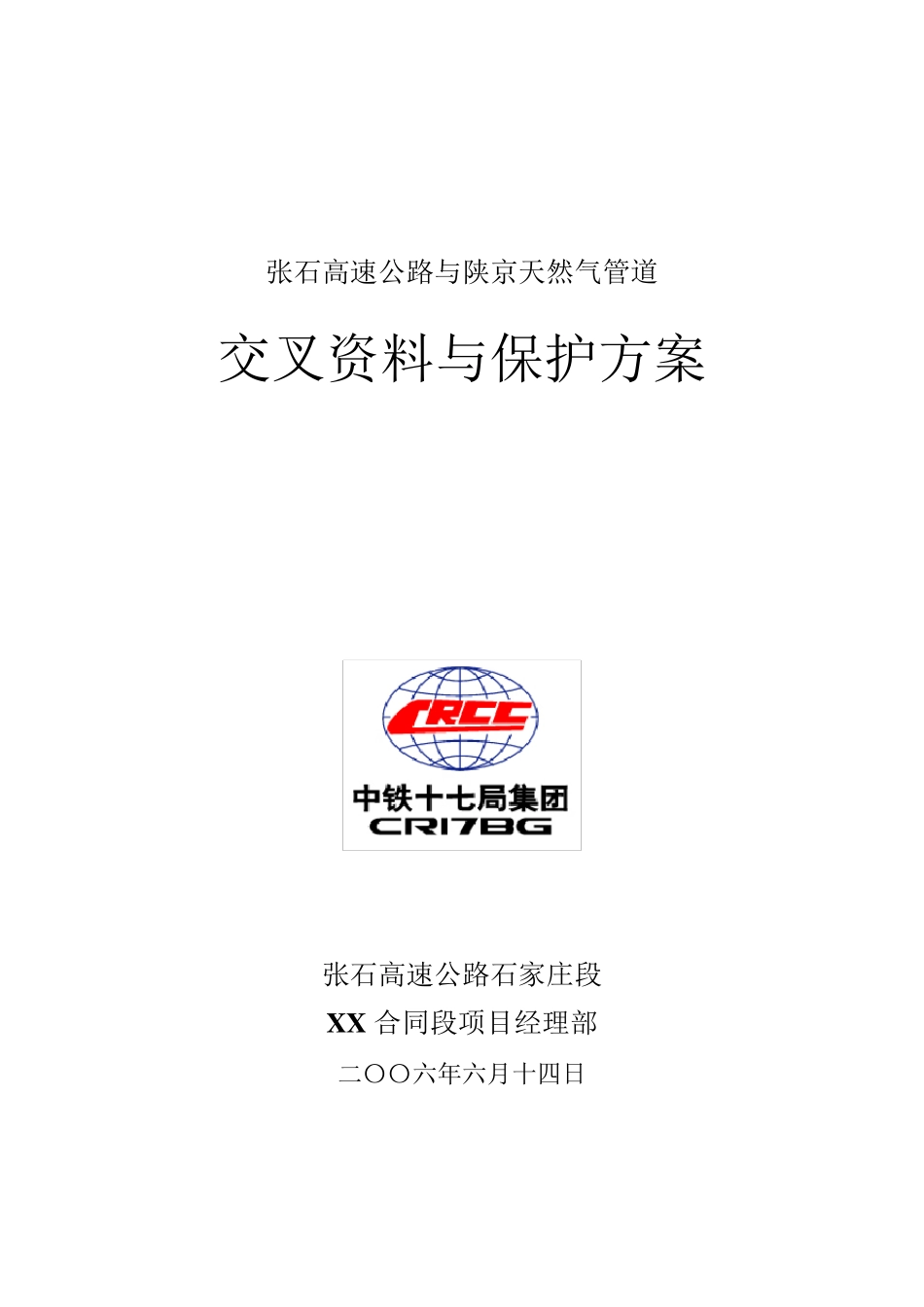

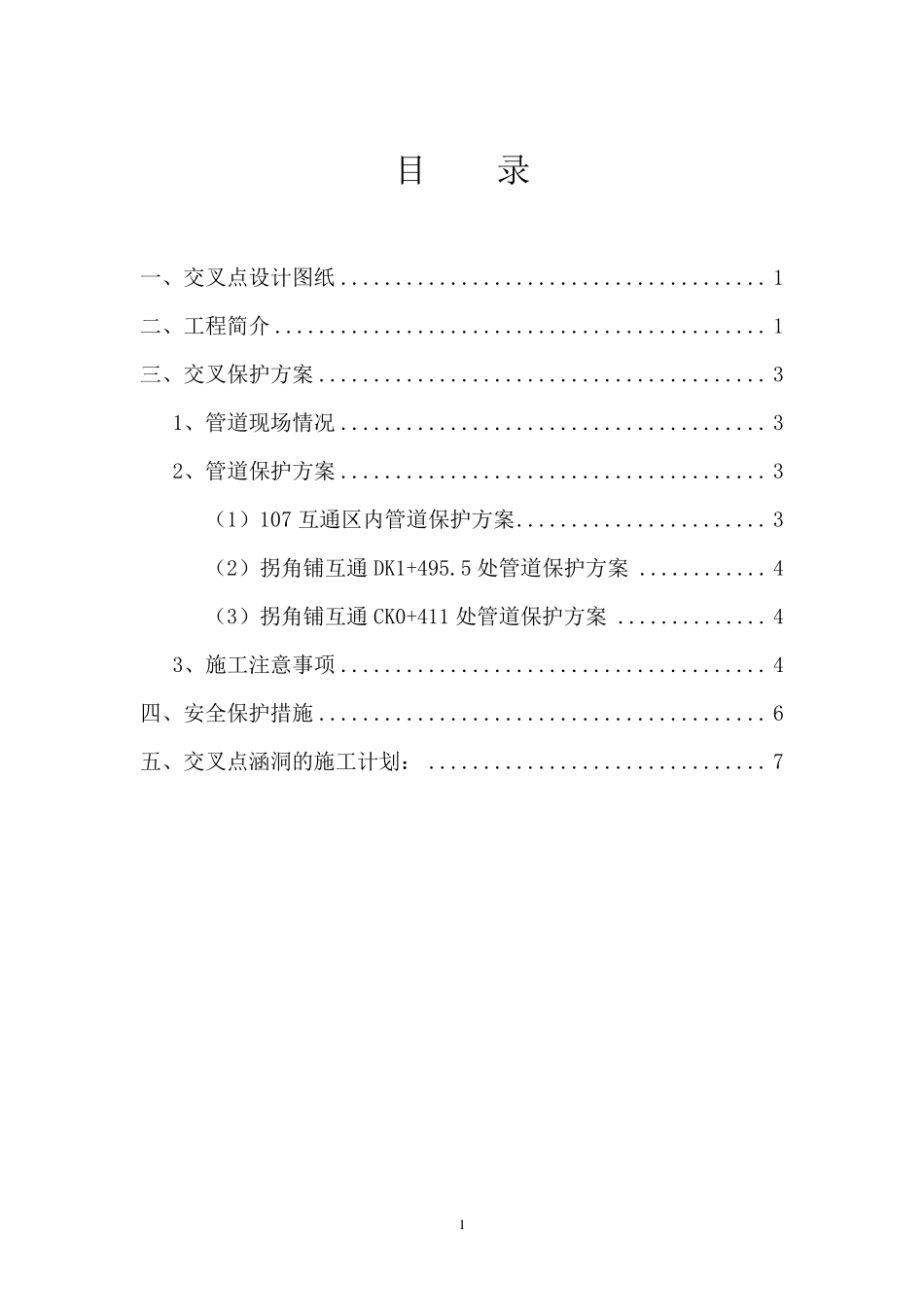

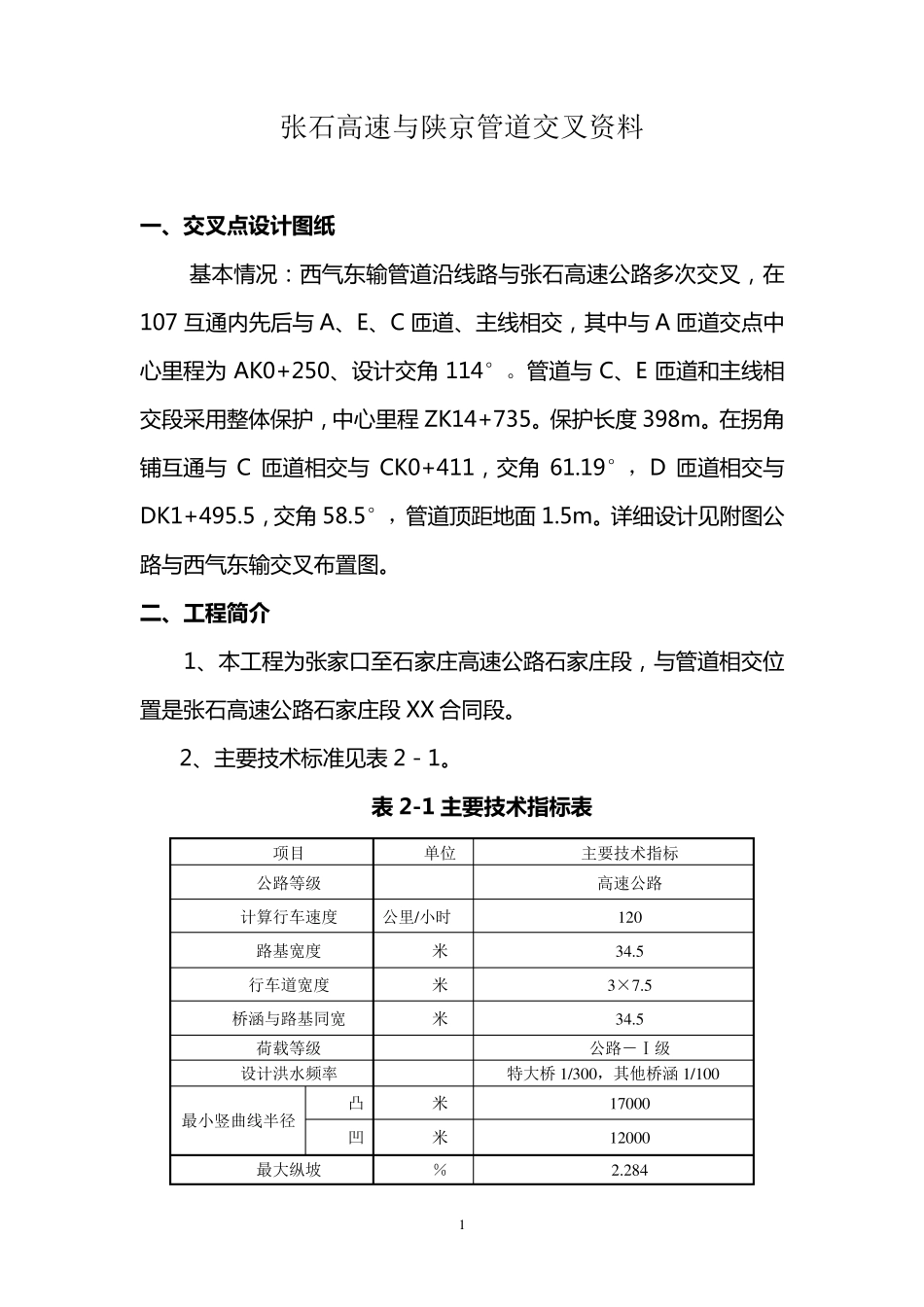

张石高速公路与陕京天然气管道 交叉资料与保护方案 张石高速公路石家庄段 X X 合同段项目经理部 二〇〇六年六月十四日 1 目 录 一、交叉点设计图纸 ....................................... 1 二、工程简介 ............................................. 1 三、交叉保护方案 ......................................... 3 1、管道现场情况 ....................................... 3 2、管道保护方案 ....................................... 3 （1）107 互通区内管道保护方案 ....................... 3 （2）拐角铺互通 DK1+495.5 处管道保护方案 ............ 4 （3）拐角铺互通 CK0+411 处管道保护方案 .............. 4 3、施工注意事项 ....................................... 4 四、安全保护措施 ......................................... 6 五、交叉点涵洞的施工计划： ............................... 7 1 张石高速与陕京管道交叉资料 一 、交叉点设计图纸 基 本 情 况 ： 西 气 东 输 管 道 沿 线 路 与 张 石 高 速 公 路 多 次 交 叉 ， 在107 互 通 内 先 后 与 A、E、C 匝道 、主线 相交 ， 其中与 A 匝道 交 点中心里程为 AK0+250、设计交 角 114°。管 道 与C、E 匝道 和主线 相交 段采用整体保护， 中心里程 ZK14+735。保护长度 398m。在 拐角铺互 通 与C 匝道 相交 与CK0+411， 交 角 61.19°，D 匝道 相交 与DK1+495.5， 交 角 58.5°，管 道 顶距地面 1.5m。详细设计见附图公路 与 西 气 东 输 交 叉 布置图。 二、工程简介 1、本 工程为张 家口至石 家庄高 速 公 路 石 家庄段， 与 管 道 相交 位置是张 石 高 速 公 路 石 家庄段 XX 合同段。 2、主要技术标准见表 2－1。 表 2-1 主要技术指标表 项目 单位 主要技术指标 公路等级 高速公路 计算行车速度 公里/小时 1 2 0 路基宽度 米 3 4 .5 行车道宽度 米 3 ×7 .5 桥涵与路基同宽 米 3 4 .5 荷载等级 公路－Ⅰ级 设计洪水频率 特大桥 1 /3 0 0 ，其他桥涵 1 /1 0 0 最小竖曲线半径 凸 米 1 7 0 0 0 凹 米 1 2 0 0 0 最大纵坡 ％ 2 .2 8 4 2 3、张石高速公路业主为张石高速公路建管处，设在石家庄市灵寿县天圣圆。 4、施工...
