天然气管道施工方案

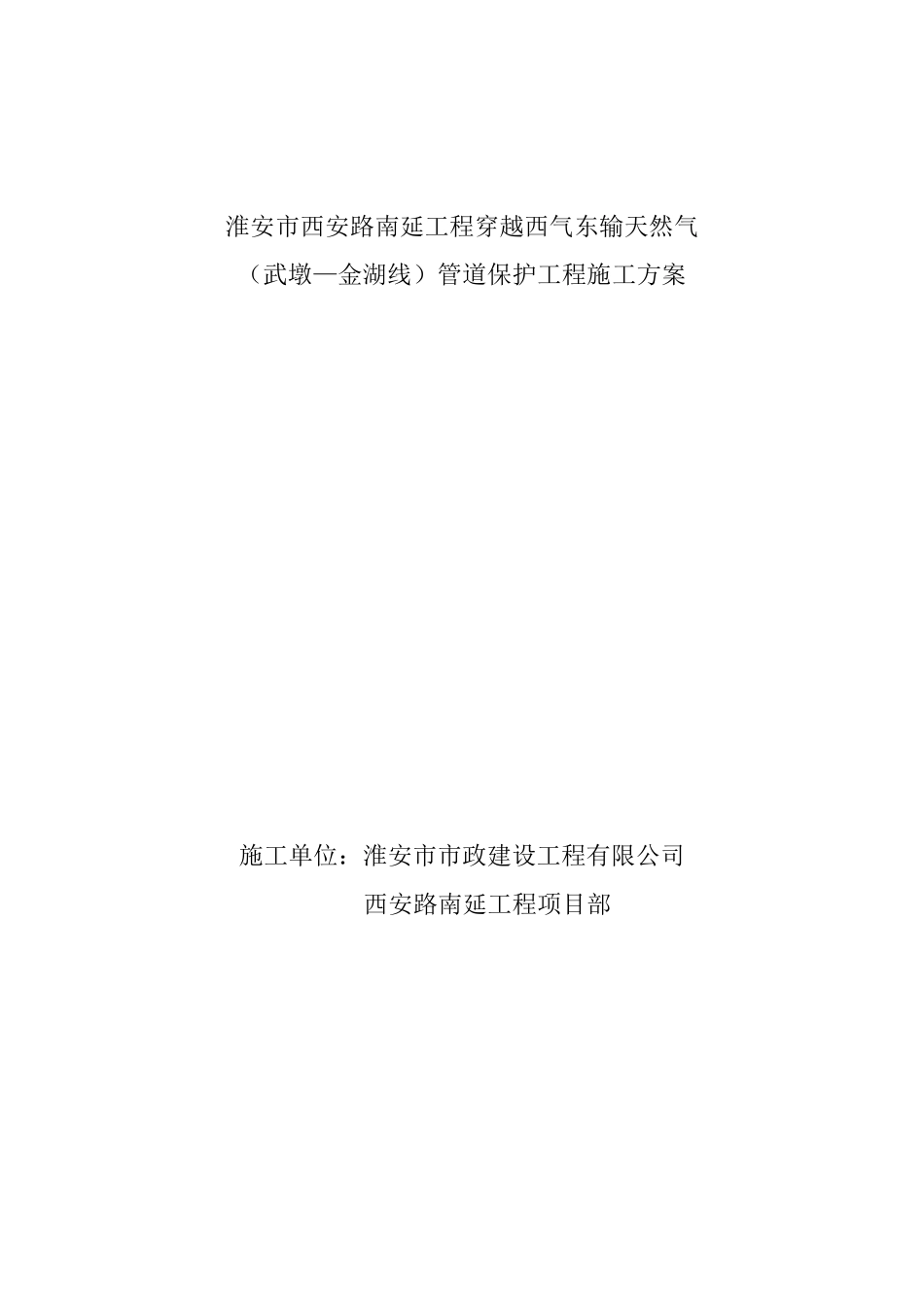

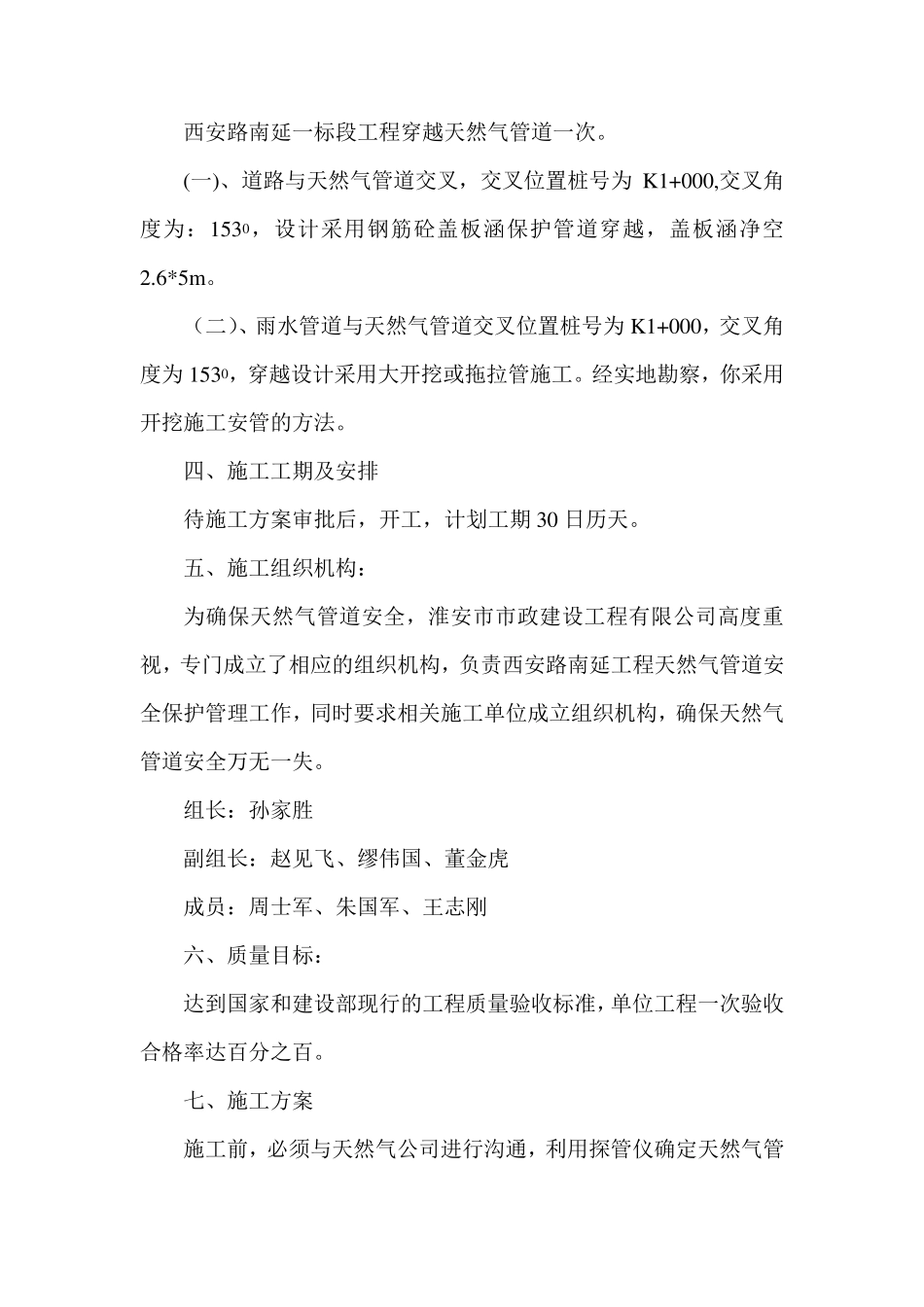

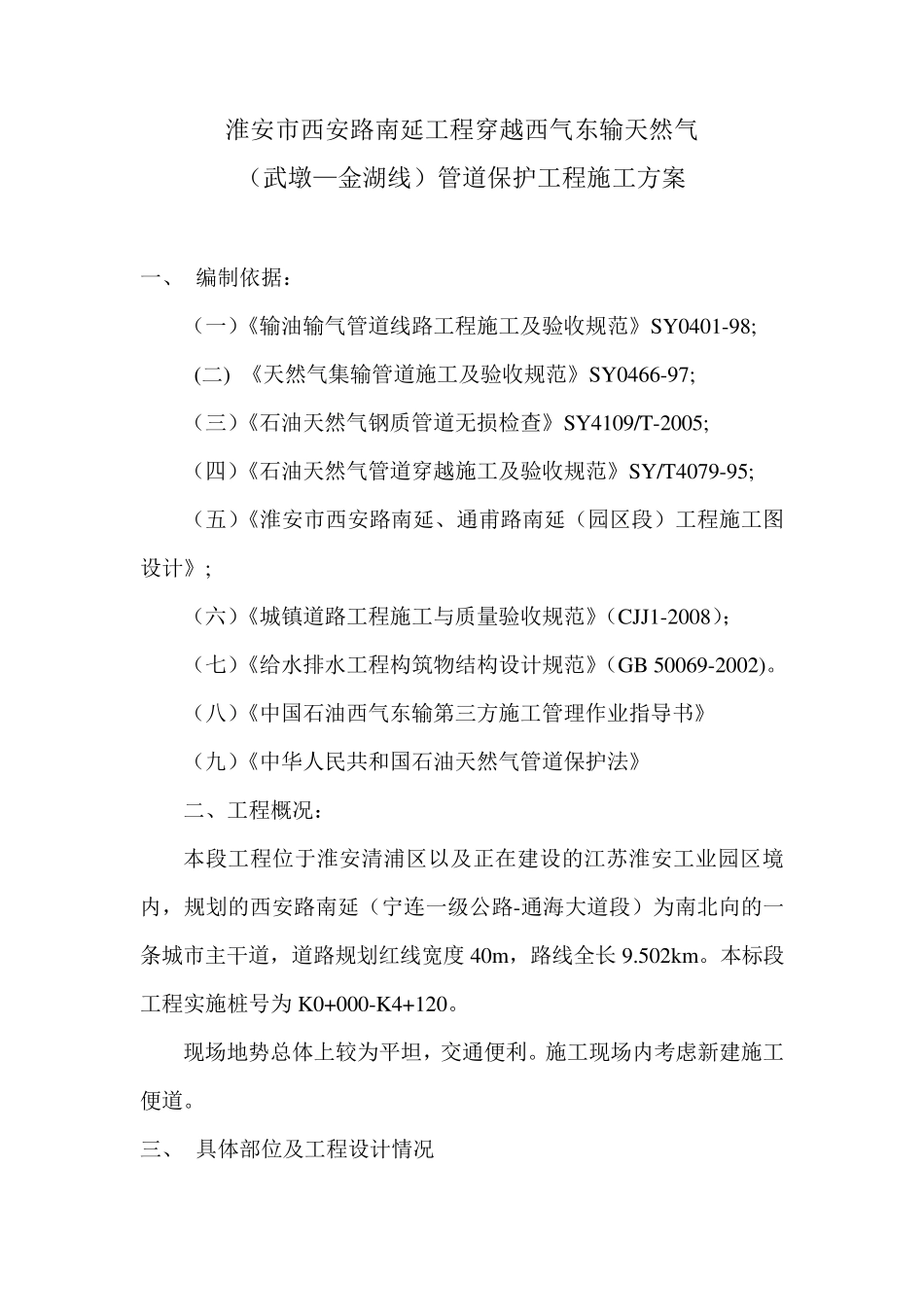

淮安市西安路南延工程穿越西气东输天然气 （武墩—金湖线）管道保护工程施工方案 施工单位：淮安市市政建设工程有限公司 西安路南延工程项目部 淮安市西安路南延工程穿越西气东输天然气 （武墩—金湖线）管道保护工程施工方案 一、 编制依据： （一）《输油输气管道线路工程施工及验收规范》SY0401-98; (二) 《天然气集输管道施工及验收规范》SY0466-97; （三）《石油天然气钢质管道无损检查》SY4109/T-2005; （四）《石油天然气管道穿越施工及验收规范》SY/T4079-95; （五）《淮安市西安路南延、通甫路南延（园区段）工程施工图设计》; （六）《城镇道路工程施工与质量验收规范》（CJJ1-2008）； （七）《给水排水工程构筑物结构设计规范》（GB 50069-2002)。 （八）《中国石油西气东输第三方施工管理作业指导书》 （九）《中华人民共和国石油天然气管道保护法》 二、工程概况： 本段工程位于淮安清浦区以及正在建设的江苏淮安工业园区境内，规划的西安路南延（宁连一级公路-通海大道段）为南北向的一条城市主干道，道路规划红线宽度 40m ，路线全长 9.502km 。本标段工程实施桩号为 K0+000-K4+120。 现场地势总体上较为平坦，交通便利。施工现场内考虑新建施工便道。 三、 具体部位及工程设计情况 西安路南延一标段工程穿越天然气管道一次。 (一)、道路与天然气管道交叉，交叉位置桩号为 K1+000,交叉角度为：1530，设计采用钢筋砼盖板涵保护管道穿越，盖板涵净空2.6*5m。 （二）、雨水管道与天然气管道交叉位置桩号为 K1+000，交叉角度为 1530，穿越设计采用大开挖或拖拉管施工。经实地勘察，你采用开挖施工安管的方法。 四、施工工期及安排 待施工方案审批后，开工，计划工期 30 日历天。 五、施工组织机构： 为确保天然气管道安全，淮安市市政建设工程有限公司高度重视，专门成立了相应的组织机构，负责西安路南延工程天然气管道安全保护管理工作，同时要求相关施工单位成立组织机构，确保天然气管道安全万无一失。 组长：孙家胜 副组长：赵见飞、缪伟国、董金虎 成员：周士军、朱国军、王志刚 六、质量目标： 达到国家和建设部现行的工程质量验收标准，单位工程一次验收合格率达百分之百。 七、施工方案 施工前，必须与天然气公司进行沟通，利用探管仪确定天然气管 道的准确位置。在用探管仪探测后，采用人工开挖的方法将管道和光缆的位置进行确认（必须亲眼见到、确认管道和光缆，放置标识...
