天然气超声波流量计操作规程

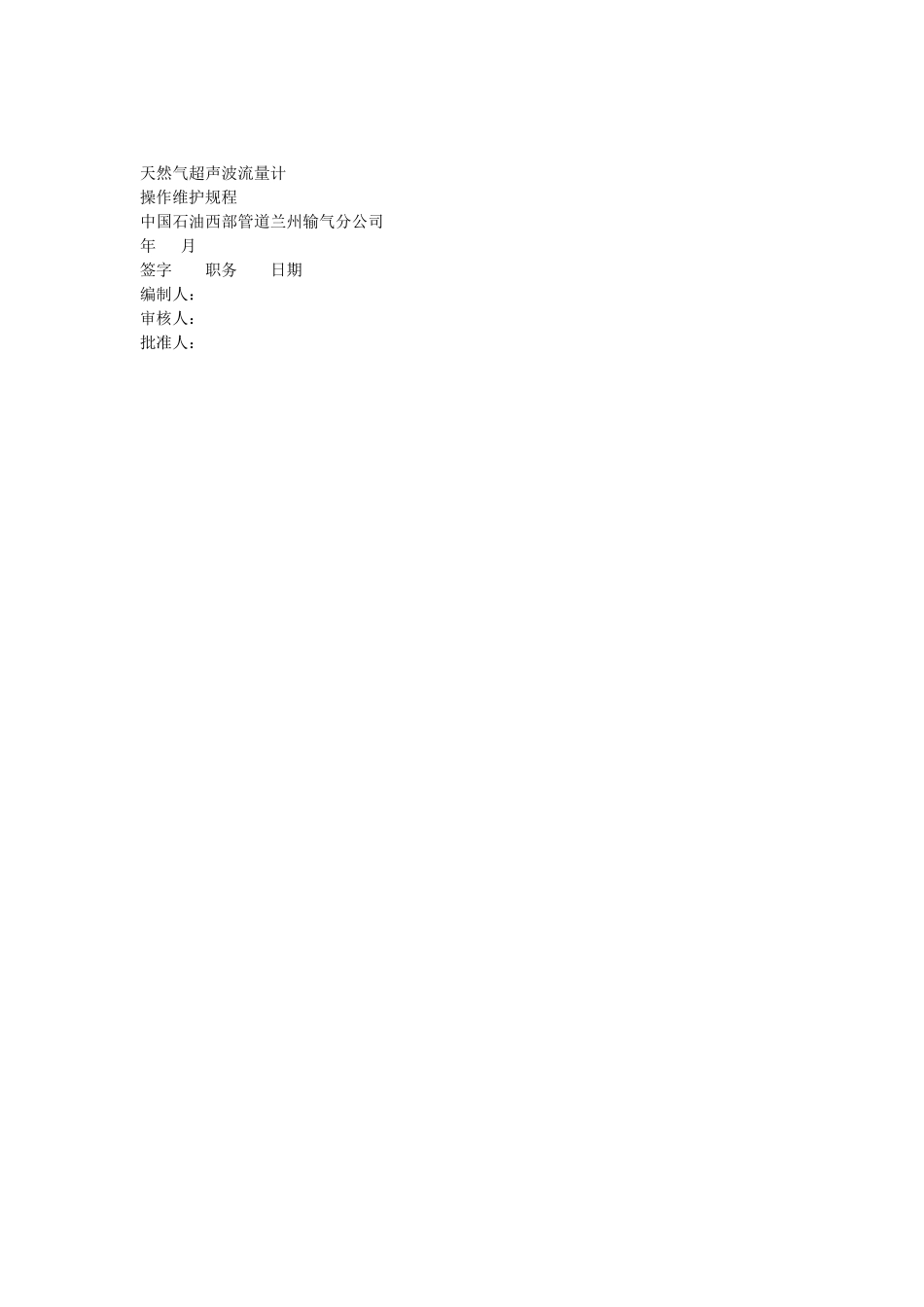

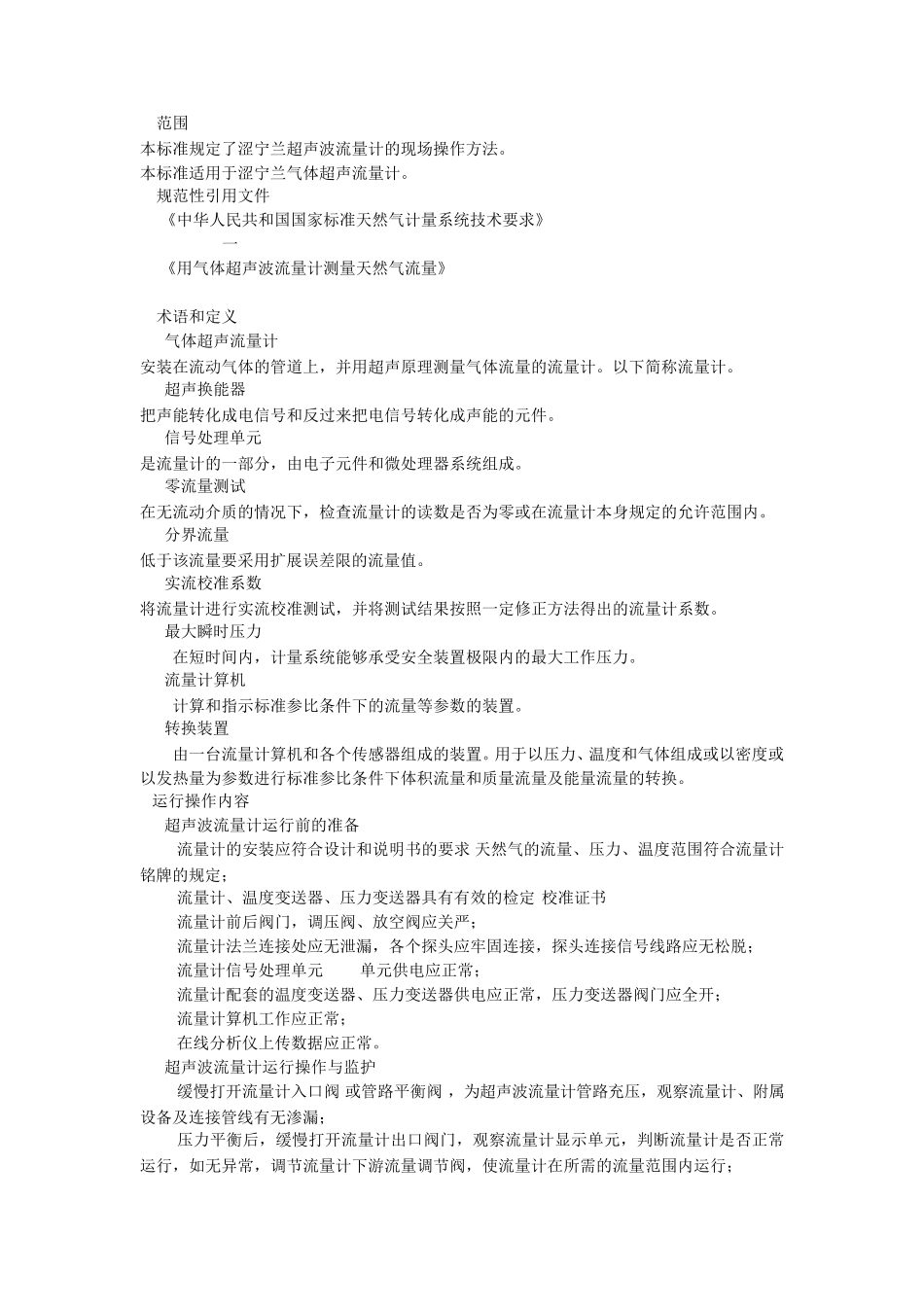

天然气超声波流量计操作维护规程中国石油西部管道兰州输气分公司年月签字职务日期编制人：审核人：批准人：目录1范围………………………………………………………12规范性引用文件…………………………………………13术语和定义………………………………………………14操作内容…………………………………………………25风险提示…………………………………………………56应急处置…………………………………………………57附件………………………………………………………51范围本标准规定了涩宁兰超声波流量计的现场操作方法。本标准适用于涩宁兰气体超声流量计。2规范性引用文件2.1《中华人民共和国国家标准天然气计量系统技术要求》GB/T18603一 20012.2《用气体超声波流量计测量天然气流量》GB/T18604-20013术语和定义3.1气体超声流量计 ultrassonicgasflowmeter安装在流动气体的管道上，并用超声原理测量气体流量的流量计。以下简称流量计。3.2超声换能器 ultrassonictransducer把声能转化成电信号和反过来把电信号转化成声能的元件。3.3信号处理单元 signalprocessingunit是流量计的一部分，由电子元件和微处理器系统组成。3.4零流量测试 zero-flowmeasure在无流动介质的情况下，检查流量计的读数是否为零或在流量计本身规定的允许范围内。3.5分界流量 transitiongasflowrate低于该流量要采用扩展误差限的流量值。3.6实流校准系数 flowcalibrationfactor将流量计进行实流校准测试，并将测试结果按照一定修正方法得出的流量计系数。3.7最大瞬时压力maximumincidentalpressures在短时间内，计量系统能够承受安全装置极限内的最大工作压力。3.8流量计算机flowcomputer计算和指示标准参比条件下的流量等参数的装置。3.9转换装置conversiondevice由一台流量计算机和各个传感器组成的装置。用于以压力、温度和气体组成或以密度或以发热量为参数进行标准参比条件下体积流量和质量流量及能量流量的转换。4运行操作内容4.1超声波流量计运行前的准备4.1.1流量计的安装应符合设计和说明书的要求;天然气的流量、压力、温度范围符合流量计铭牌的规定；4.1.2流量计、温度变送器、压力变送器具有有效的检定/校准证书;4.1.3流量计前后阀门，调压阀、放空阀应关严；4.1.4流量计法兰连接处应无泄漏，各个探头应牢固连接，探头连接信号线路应无松脱；4.1.5流量计信号处理单元(SPU)单元供电应正常；4.1.6流量计配套的温度变送器、压力变送器供电应正常，压...
