天燃气工程管道施工方案VIP专享

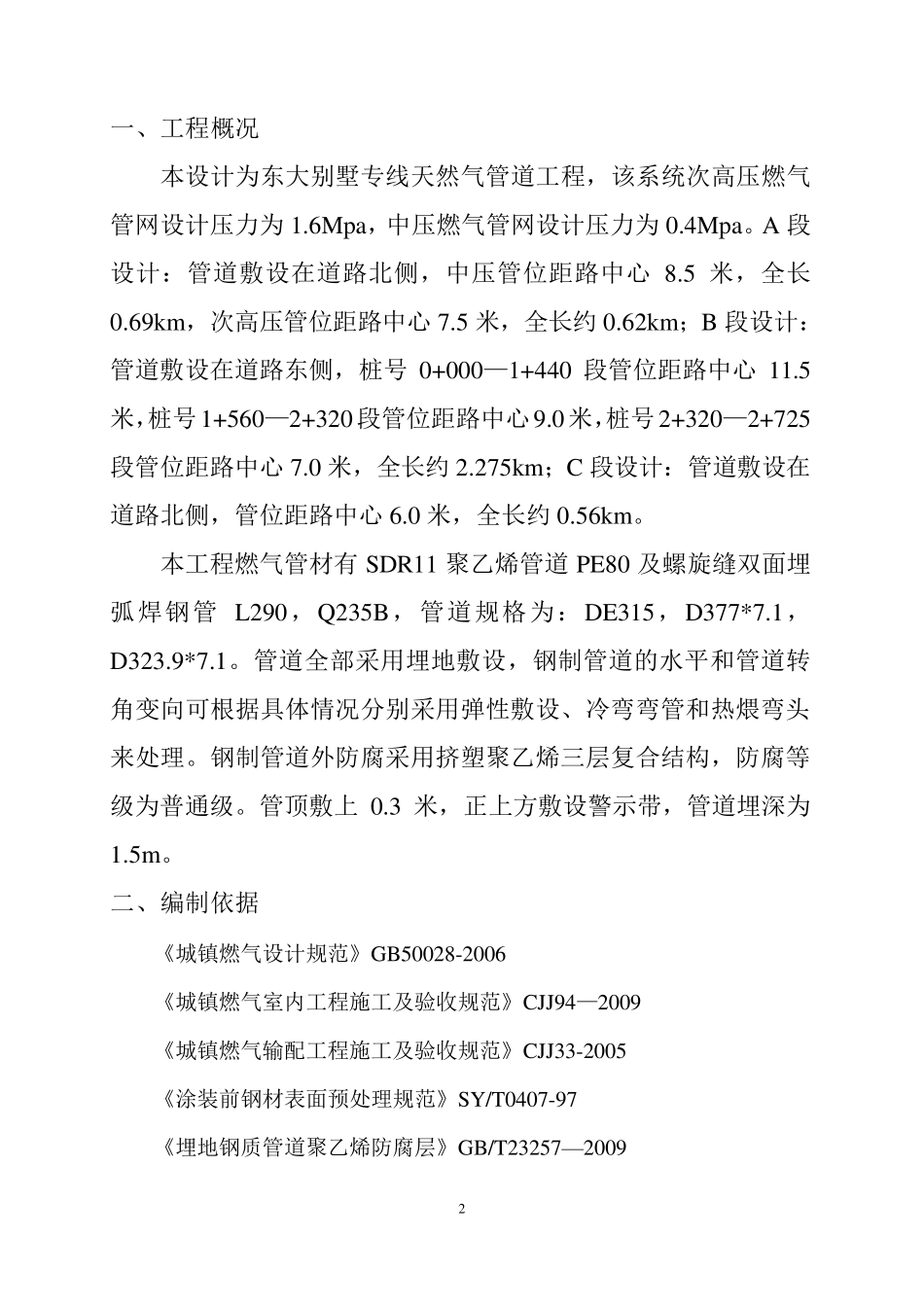

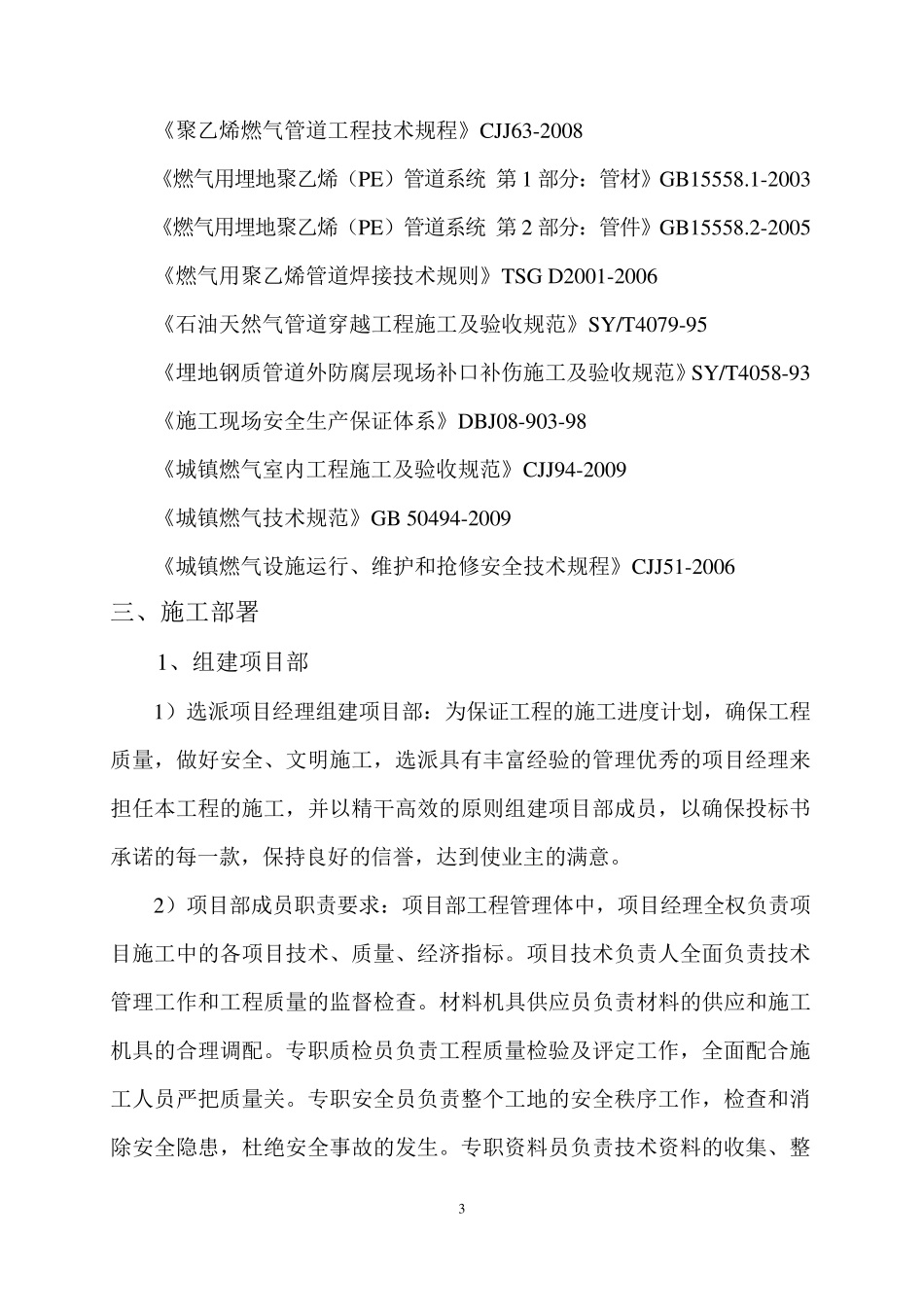

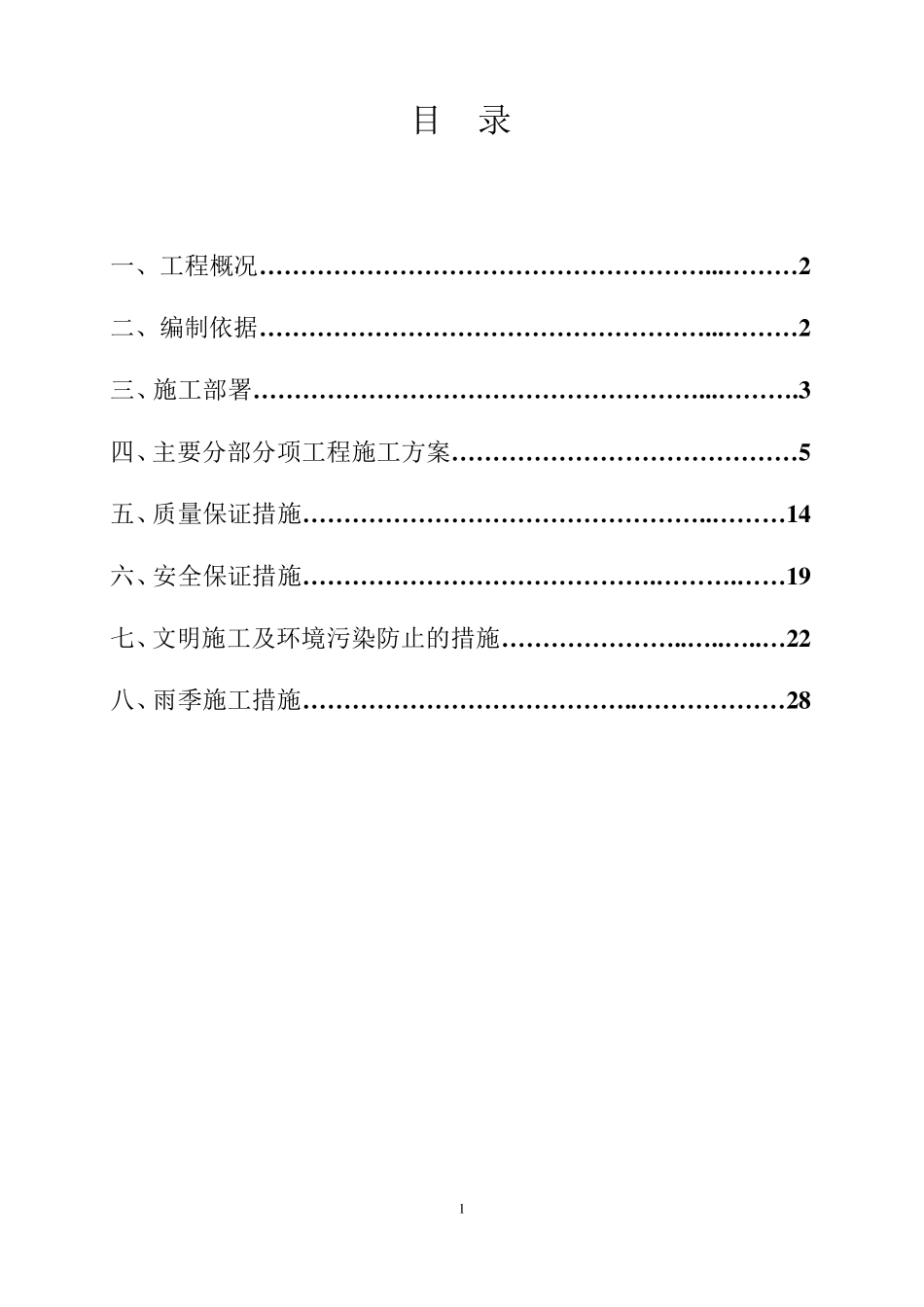

1 目 录 一、工程概况………………………………………………...………2 二、编制依据………………………………………………...………2 三、施工部署………………………………………………...……….3 四、主要分部分项工程施工方案……………………………………5 五、质量保证措施…………………………………………..………1 4 六、安全保证措施…………………………………….……….……1 9 七、文明施工及环境污染防止的措施…………………..…..…..…2 2 八、雨季施工措施…………………………………..………………2 82 一、工程概况 本设计为东大别墅专线天然气管道工程，该系统次高压燃气管网设计压力为1.6Mpa，中压燃气管网设计压力为0.4Mpa。A 段设计：管道敷设在道路北侧，中压管位距路中心8.5 米，全长0.69km，次高压管位距路中心7.5 米，全长约0.62km；B 段设计：管道敷设在道路东侧，桩号0+000—1+440 段管位距路中心11.5米，桩号1+560—2+320 段管位距路中心9.0米，桩号2+320—2+725段管位距路中心7.0 米，全长约2.275km；C 段设计：管道敷设在道路北侧，管位距路中心6.0 米，全长约0.56km。 本工程燃气管材有 SDR11 聚乙烯管道PE80 及螺旋缝双面埋弧焊钢管 L290，Q235B，管道规格为：DE315，D377*7.1，D323.9*7.1。管道全部采用埋地敷设，钢制管道的水平和管道转角变向可根据具体情况分别采用弹性敷设、冷弯弯管和热煨弯头来处理。钢制管道外防腐采用挤塑聚乙烯三层复合结构，防腐等级为普通级。管顶敷上 0.3 米，正上方敷设警示带，管道埋深为1.5m。 二、编制依据 《城镇燃气设计规范》GB50028-2006 《城镇燃气室内工程施工及验收规范》CJJ94—2009 《城镇燃气输配工程施工及验收规范》CJJ33-2005 《涂装前钢材表面预处理规范》SY/T0407-97 《埋地钢质管道聚乙烯防腐层》GB/T23257—2009 3 《聚乙烯燃气管道工程技术规程》CJJ63-2008 《燃气用埋地聚乙烯（PE）管道系统 第1 部分：管材》GB15558.1-2003 《燃气用埋地聚乙烯（PE）管道系统 第2 部分：管件》GB15558.2-2005 《燃气用聚乙烯管道焊接技术规则》TSG D2001-2006 《石油天然气管道穿越工程施工及验收规范》SY/T4079-95 《埋地钢质管道外防腐层现场补口补伤施工及验收规范》SY/T4058-93 《施工现场安全生产保证体系》DBJ08-903-98 《城镇燃气室内工程施工及验收规范》CJJ94-2009 《城镇燃气技术规范》GB 50494-2009...
