太阳能光伏电站设计方案

太阳能光伏电站设计方案_第1页
1/10
太阳能光伏电站设计方案_第2页
2/10
太阳能光伏电站设计方案_第3页
3/10

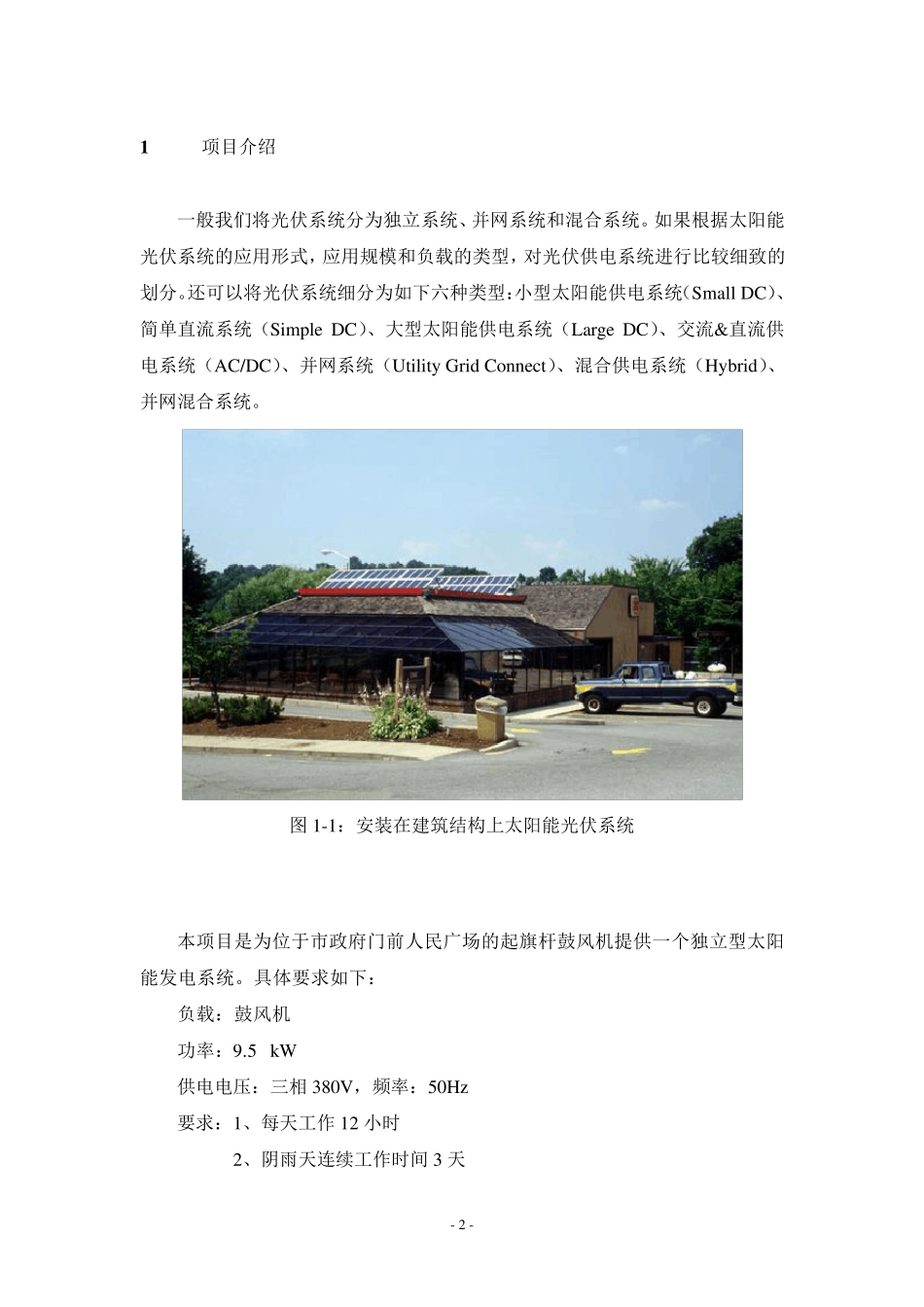

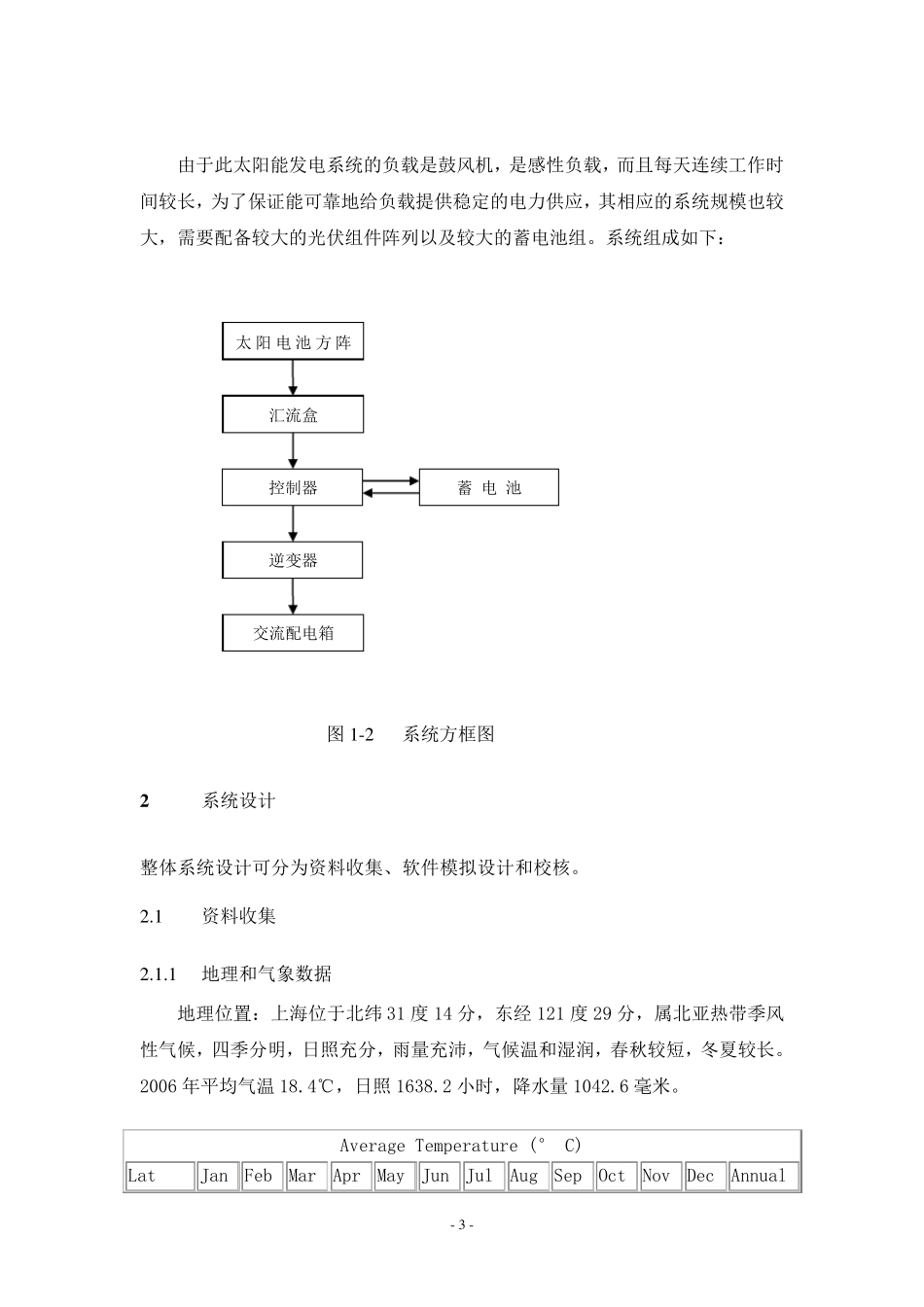

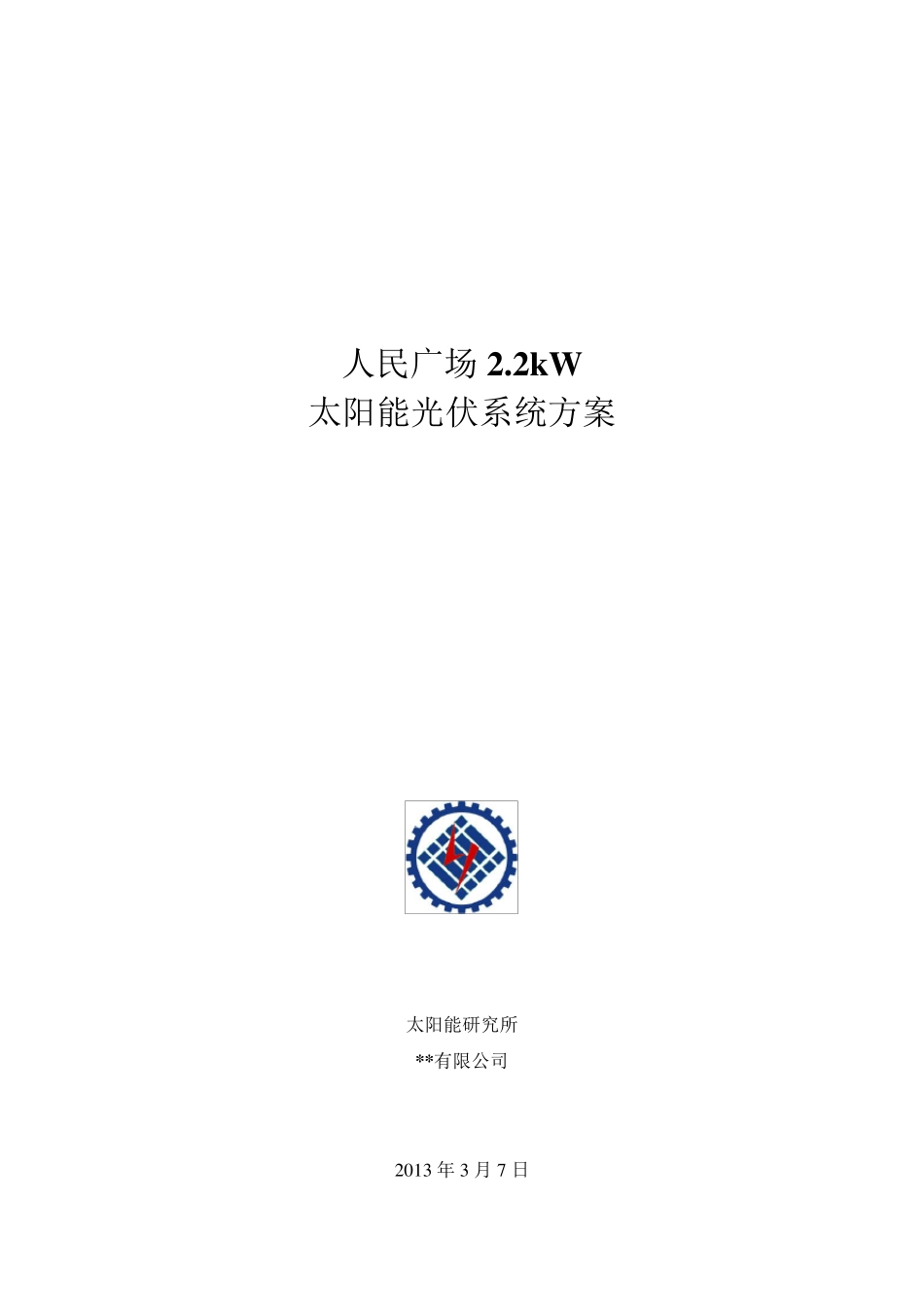

人民广场 2.2kW 太阳能光伏系统方案 太阳能研究所 **有限公司 2 0 1 3 年 3 月 7 日 - 2 - 1 项目介绍 一般我们将光伏系统分为独立系统、并网系统和混合系统。如果根据太阳能光伏系统的应用形式,应用规模和负载的类型,对光伏供电系统进行比较细致的划分。还可以将光伏系统细分为如下六种类型:小型太阳能供电系统(Small DC)、简单直流系统(Simple DC)、大型太阳能供电系统(Large DC)、交流&直流供电系统(AC/DC)、并网系统(Utility Grid Connect)、混合供电系统(Hybrid)、并网混合系统。 图 1-1:安装在建筑结构上太阳能光伏系统 本项目是为位于市政府门前人民广场的起旗杆鼓风机提供一个独立型太阳能发电系统。具体要求如下: 负载:鼓风机 功率:9.5 kW 供电电压:三相 380V,频率:50Hz 要求:1、每天工作 12 小时 2、阴雨天连续工作时间 3 天 - 3 - 由 于 此 太 阳 能 发 电 系 统 的 负 载 是 鼓 风 机 , 是 感 性 负 载 , 而 且 每 天 连 续 工 作 时间 较 长 , 为 了 保 证 能 可 靠 地 给 负 载 提 供 稳 定 的 电 力 供 应 , 其 相 应 的 系 统 规 模 也 较大 , 需 要 配 备 较 大 的 光 伏 组 件 阵 列 以 及 较 大 的 蓄 电 池 组 。 系 统 组 成 如 下 : 图 1 -2 系 统 方 框 图 2 系 统 设 计 整 体 系 统 设 计 可 分 为 资 料 收 集 、 软 件 模 拟 设 计 和 校 核 。 2 .1 资 料 收 集 2 .1 .1 地 理 和 气 象 数 据 地 理 位 置 : 上 海 位 于 北 纬 31 度 14 分 , 东 经 121 度 29 分 , 属 北 亚 热 带 季 风性 气 候 , 四 季 分 明 , 日 照 充 分 , 雨 量 充 沛 , 气 候 温 和 湿 润 , 春 秋 较 短 , 冬 夏 较 长 。2006 年 平 均 气 温 18.4℃, 日 照 1638.2 小时 , 降水量 1042.6 毫米。 Average Temperature (° C) Lat Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec Annual 太 阳 电 池 方 阵 控制器 蓄 电 池 交流配 电 箱 汇流盒 逆变器 - 4 - 31.2 Lon 117 Average 10-year Average 2.27 4.62 9.19 15.6 20.4 24.1 26.1 25.6 22.2 16.1...
