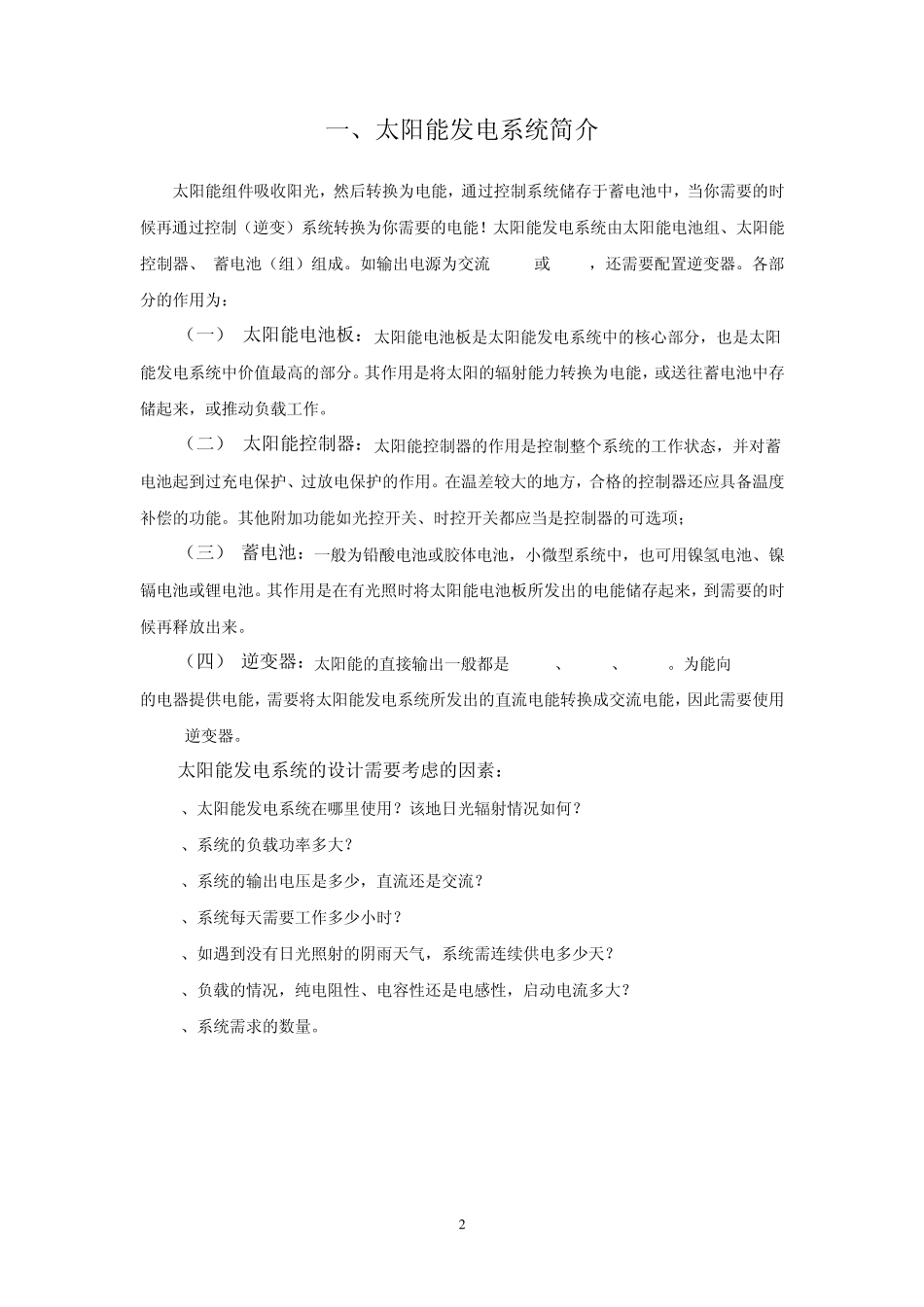

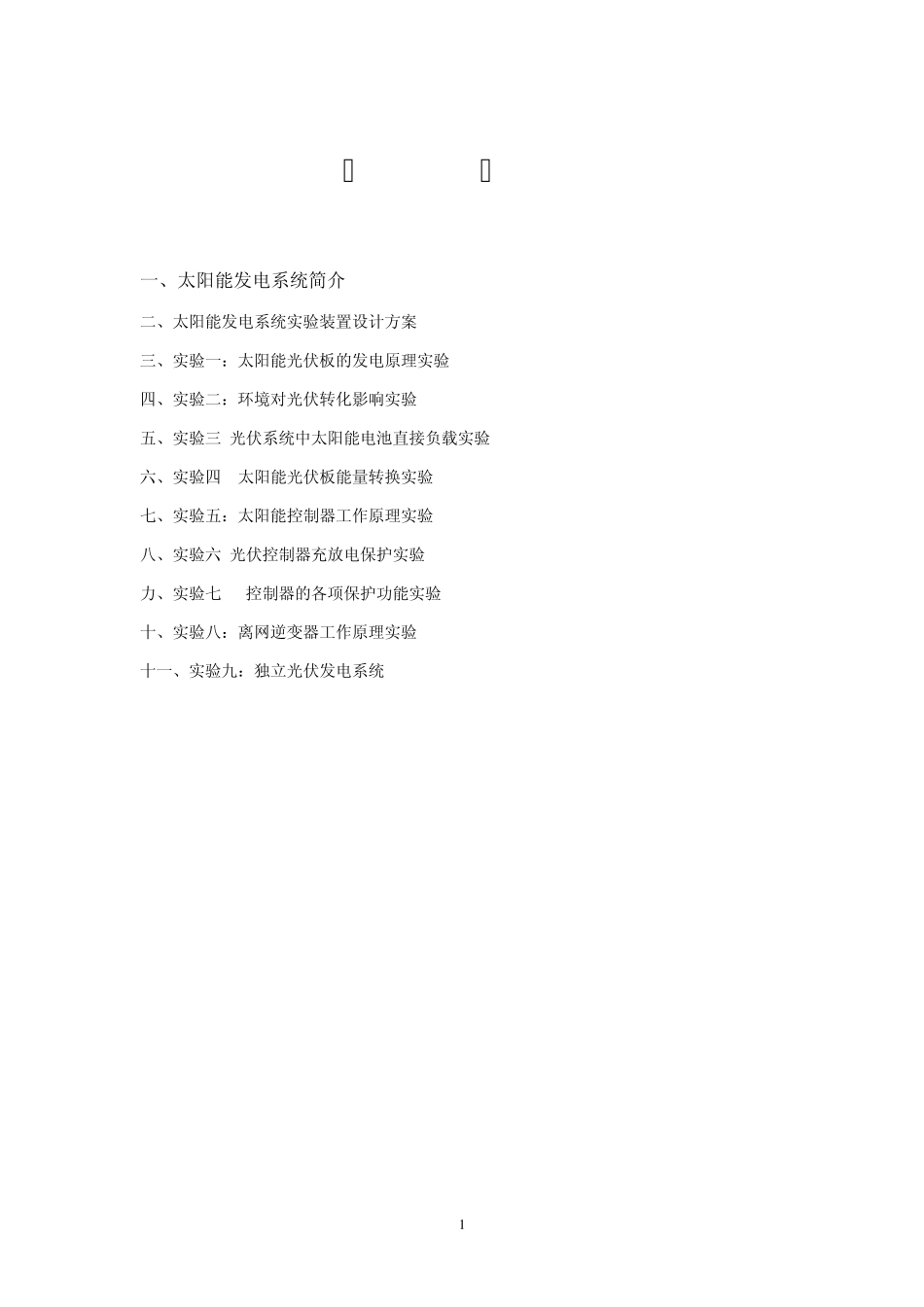

太阳能发电测试系统 实 验 指 导 书 咸阳职业技术学院 2014 年 06 月 1 目 录 一、太阳能发电系统简介 二、太阳能发电系统实验装置设计方案 三、实验一:太阳能光伏板的发电原理实验 四、实验二:环境对光伏转化影响实验 五、实验三 光伏系统中太阳能电池直接负载实验 六、实验四 太阳能光伏板能量转换实验 七、实验五:太阳能控制器工作原理实验 八、实验六 光伏控制器充放电保护实验 力、实验七 控制器的各项保护功能实验 十、实验八:离网逆变器工作原理实验 十一、实验九:独立光伏发电系统 2 一、太阳能发电系统简介 太阳能组件吸收阳光,然后转换为电能,通过控制系统储存于蓄电池中,当你需要的时候再通过控制(逆变)系统转换为你需要的电能!太阳能发电系统由太阳能电池组、太阳能控制器、 蓄电池(组)组成。如输出电源为交流 220V或 110V,还需要配置逆变器。各部分的作用为: (一) 太阳能电池板:太阳能电池板是太阳能发电系统中的核心部分,也是太阳能发电系统中价值最高的部分。其作用是将太阳的辐射能力转换为电能,或送往蓄电池中存储起来,或推动负载工作。 (二) 太阳能控制器:太阳能控制器的作用是控制整个系统的工作状态,并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方,合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项; (三) 蓄电池:一般为铅酸电池或胶体电池,小微型系统中,也可用镍氢电池、镍镉电池或锂电池。其作用是在有光照时将太阳能电池板所发出的电能储存起来,到需要的时候再释放出来。 (四) 逆变器:太阳能的直接输出一般都是 12VDC、24VDC、48VDC。为能向 220VAC的电器提供电能,需要将太阳能发电系统所发出的直流电能转换成交流电能,因此需要使用DC-AC逆变器。 太阳能发电系统的设计需要考虑的因素: 1、太阳能发电系统在哪里使用?该地日光辐射情况如何? 2、系统的负载功率多大? 3、系统的输出电压是多少,直流还是交流? 4、系统每天需要工作多少小时? 5、如遇到没有日光照射的阴雨天气,系统需连续供电多少天? 6、负载的情况,纯电阻性、电容性还是电感性,启动电流多大? 7、系统需求的数量。 3 二、太阳能发电系统实验装置设计方案 1、太阳能发电系统实验装置的外观和连接方式 太阳能发电系统的工作台为实验桌,其尺寸设计为1600(长)×800(宽)×760(高),台面为实...
