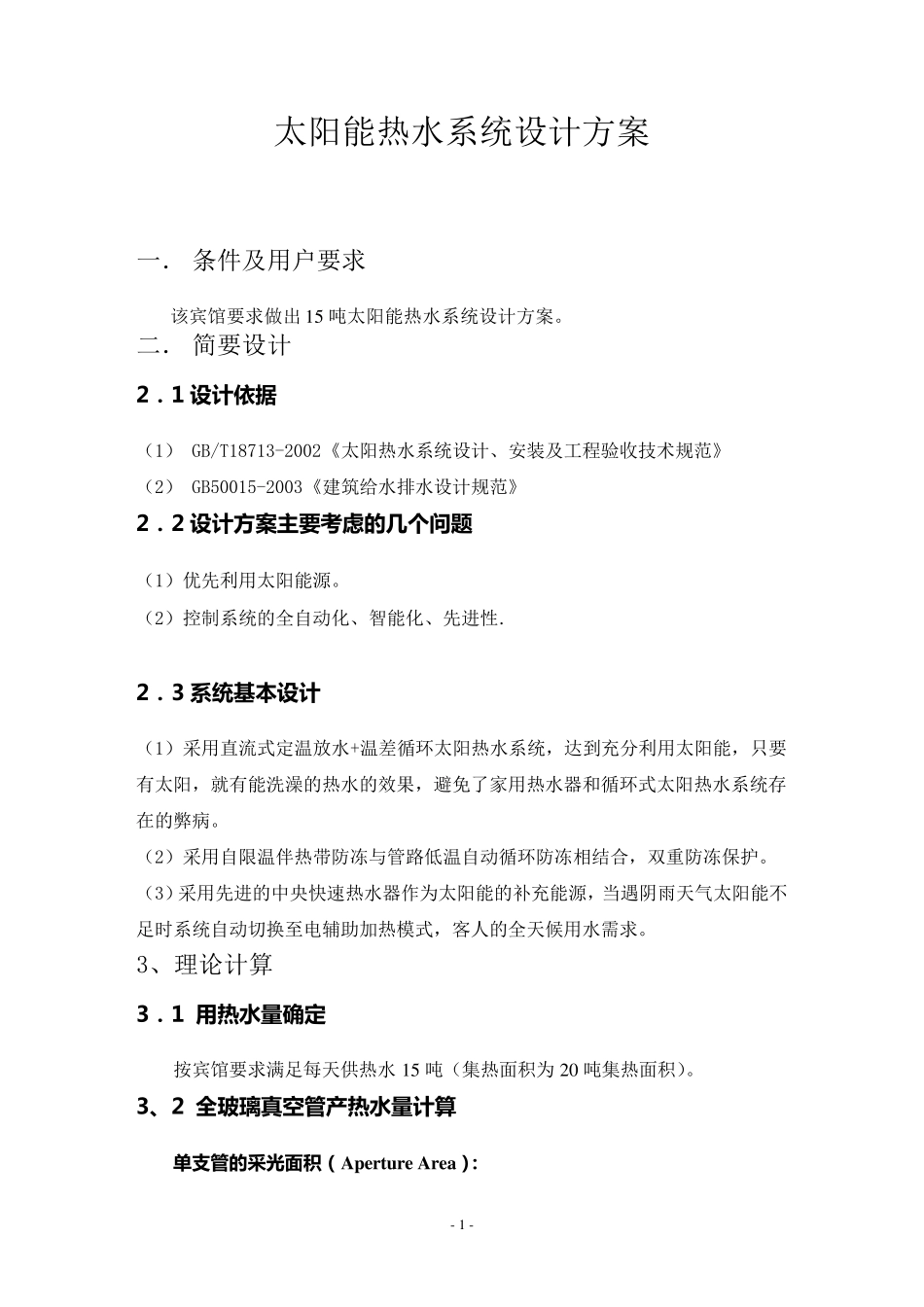

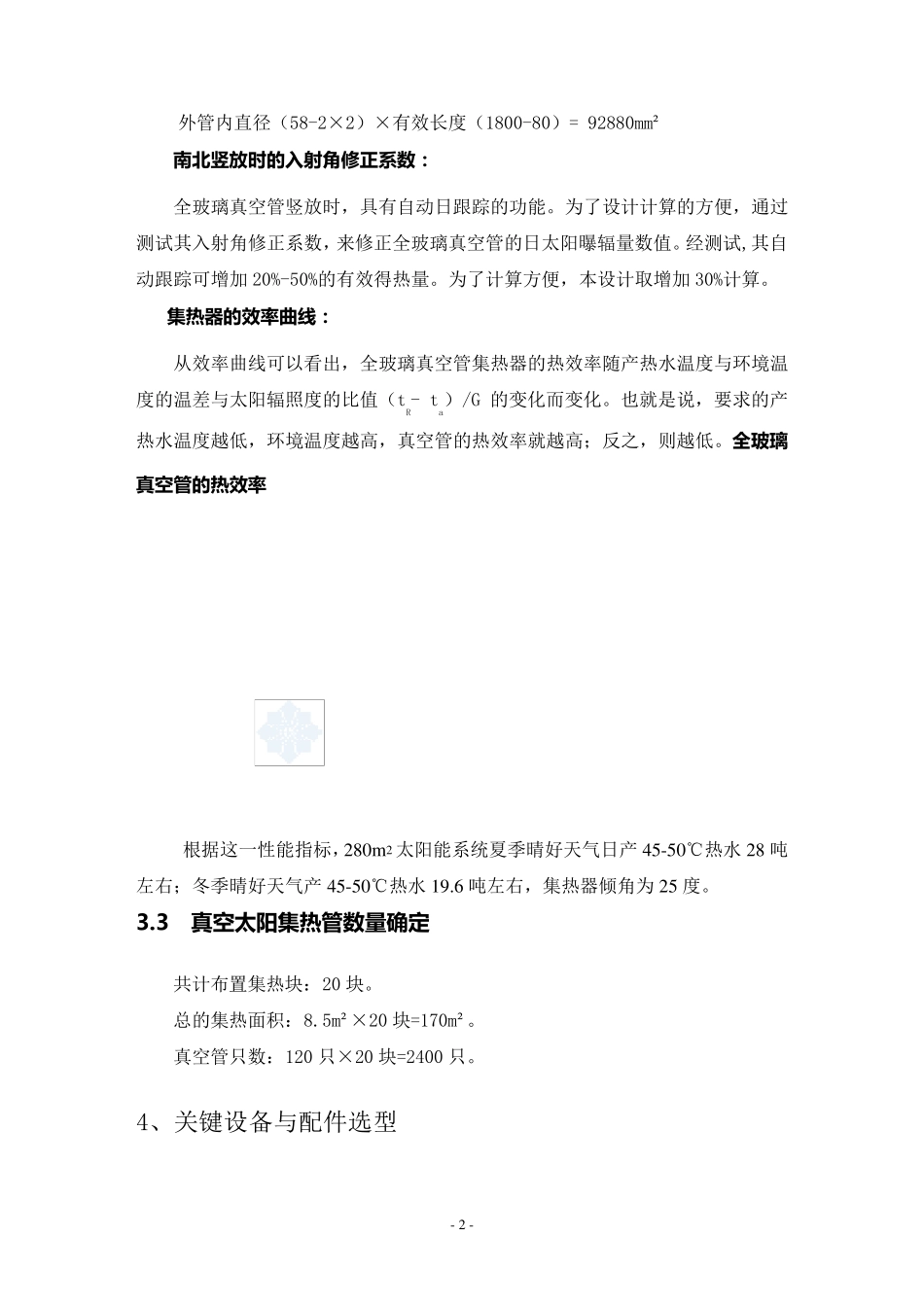

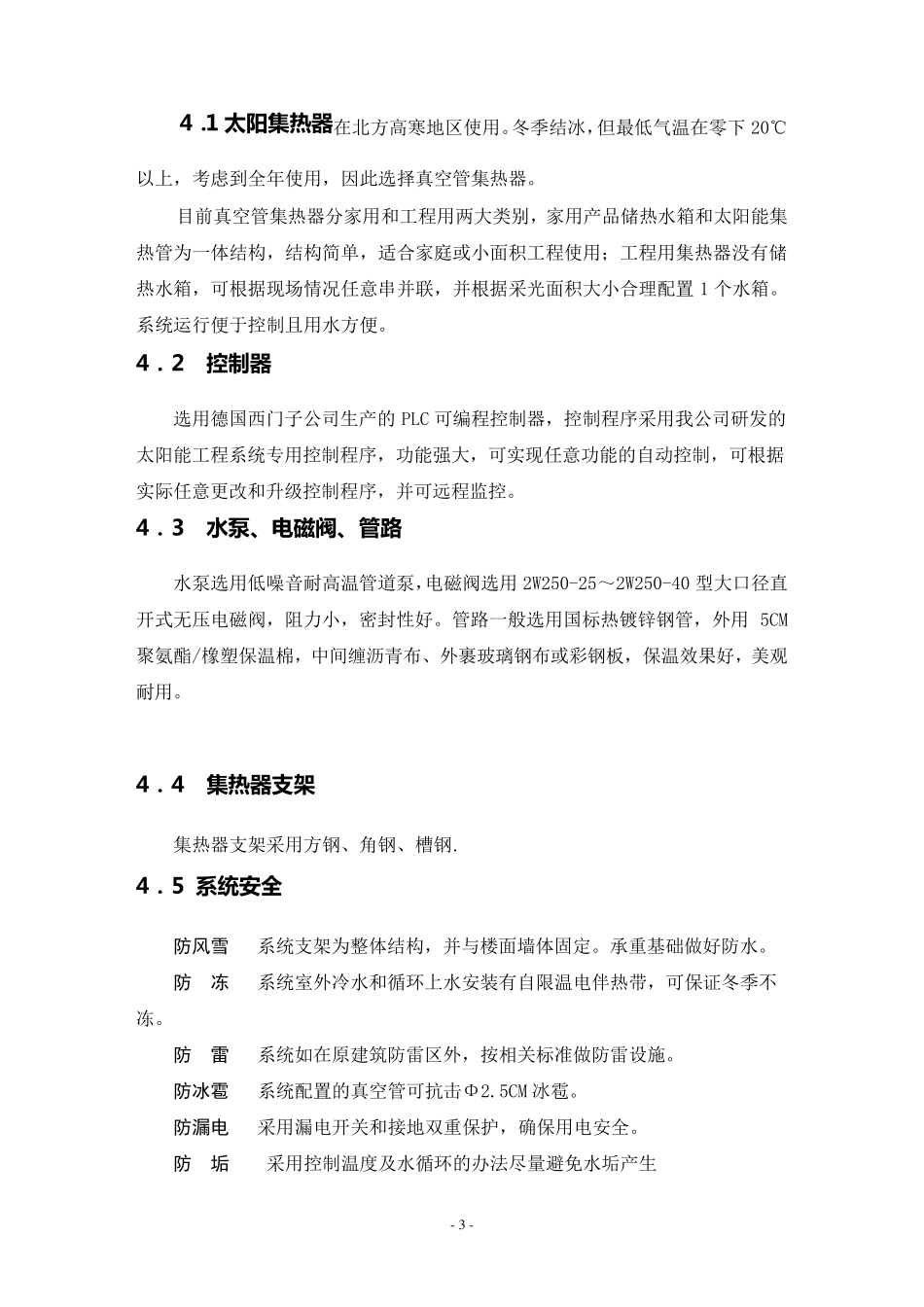

- 1 - 太阳能热水系统设计方案 一． 条件及用户要求 该宾馆要求做出1 5 吨太阳能热水系统设计方案。 二． 简要设计 2． 1 设 计 依 据 （1） GB/T18713-2002《太阳热水系统设计、安装及工程验收技术规范》 （2） GB50015-2003《建筑给水排水设计规范》 2． 2 设 计 方 案 主 要 考 虑 的 几 个 问 题 （1）优先利用太阳能源。 （2）控制系统的全自动化、智能化、先进性. 2． 3 系 统 基 本 设 计 （1）采用直流式定温放水+温差循环太阳热水系统，达到充分利用太阳能，只要有太阳，就有能洗澡的热水的效果，避免了家用热水器和循环式太阳热水系统存在的弊病。 （2）采用自限温伴热带防冻与管路低温自动循环防冻相结合，双重防冻保护。 （3）采用先进的中央快速热水器作为太阳能的补充能源，当遇阴雨天气太阳能不足时系统自动切换至电辅助加热模式，客人的全天候用水需求。 3、理论计算 3． 1 用 热 水 量 确 定 按宾馆要求满足每天供热水1 5 吨（集热面积为 2 0 吨集热面积）。 3、2 全玻璃真空管产热 水 量 计 算 单支管的 采光面积（Apertu re Area）： - 2 - 外管内直径（58-2×2）×有效长度（1800-80）= 92880mm² 南 北 竖 放 时 的 入 射 角 修正系数： 全 玻 璃 真 空 管竖 放 时 ， 具 有自 动 日 跟 踪 的 功 能 。 为 了 设 计 计 算 的 方 便 ， 通 过测 试 其 入 射 角 修 正 系 数 ， 来 修 正 全 玻 璃 真 空 管的 日 太 阳 曝 辐 量 数 值 。 经 测 试 ,其 自动 跟 踪 可 增 加 20%-50%的 有效得 热 量 。 为 了 计 算 方 便 ， 本 设 计 取 增 加 30%计 算 。 集热器的 效率曲线： 从 效率 曲 线 可 以 看 出 ， 全 玻 璃 真 空 管集 热 器 的 热 效率 随 产 热 水 温 度与 环 境 温度的 温 差 与 太 阳 辐 照 度的 比 值 （tR- ta）/G 的 变 化 而 变 化 。 也 就 是 说 ， 要 求 的 产热 水 温 度越 低 ， 环 境 温 度越 高 ， 真 空 管的 热 效率 就 越 高 ； 反 之 ， 则 越 低 。 全玻璃真空管的 热效率 根 据 这 一 性 能 指 标 ，280m 2 太 阳 能 系 统 夏 季 晴 好 天 气 日 产 45-50℃ 热 水 28 吨左 右...
