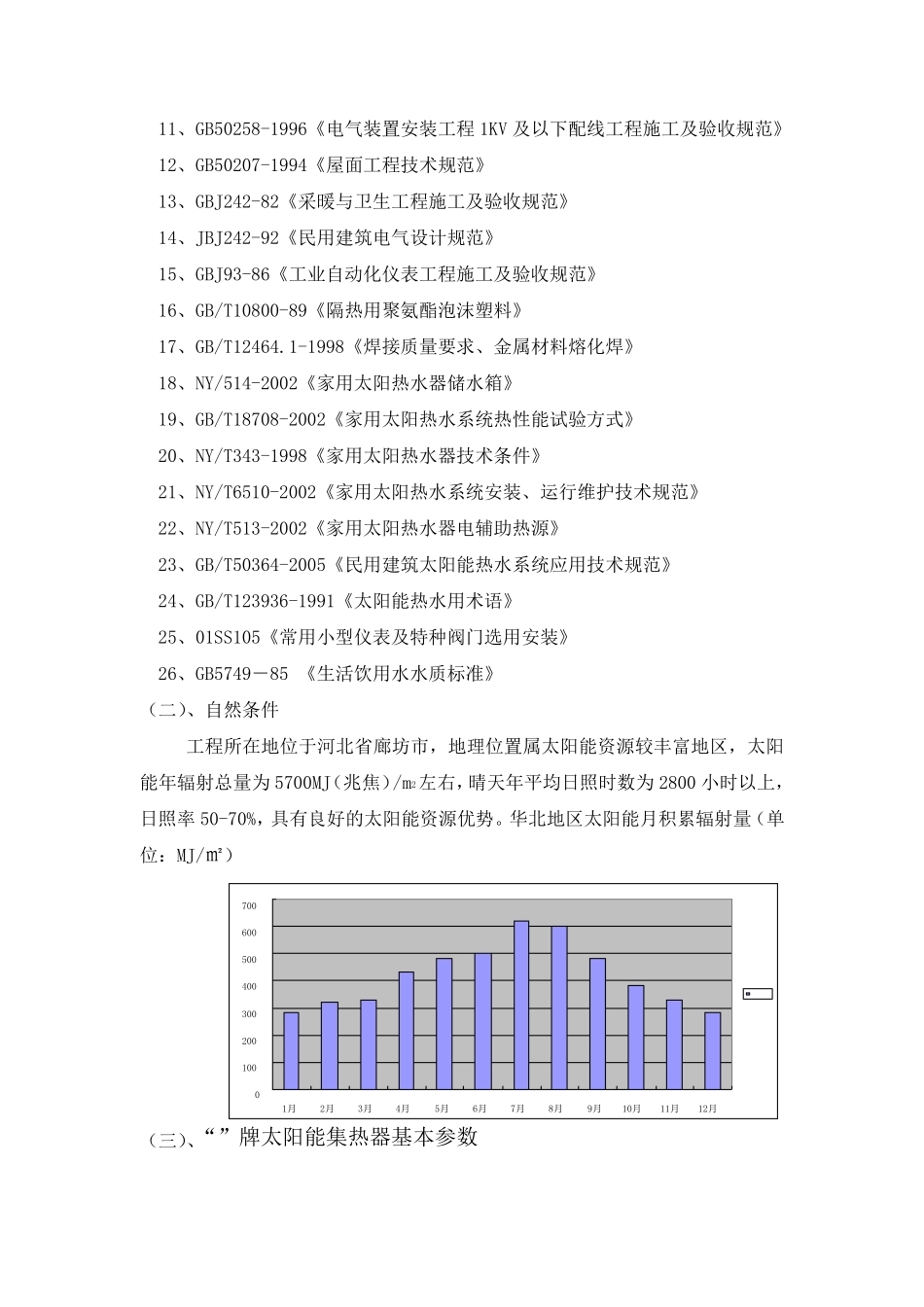

设计方案 第一部分 技术方案 一、工程概况 工程位置：河北省廊坊市富士康公寓楼（一期） 工程概况：富士康公寓楼（一期）太阳能热水工程（三个相同公寓） 1#、1-1#公寓楼日需洗浴热水200 吨 2#、2-2#公寓楼日需洗浴热水200 吨 3#、3-3#公寓楼日需洗浴热水200 吨 二、设计要求 1、系统产水量：太阳能热水系统为1#、2#、3#公寓楼提供洗浴热水均为200 吨，每个公寓楼设四个系统。 2、产水温度：保证出水温度45℃以上。 3、供水方式：全年四季使用，全天候（或定时）供水。 4、集热器类型：全玻璃太阳能真空集热管集热器。 5、辅助热源：电力。 6、工程内容：太阳能热水系统采购及安装计。 三、设计依据 （一）、设计规范引用标准 1、GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》 2、GB50015-2003《建筑给水排水设计规范》 3、GB/T17581-1998《真空管太阳集热器》 4、GB50017-2003 《钢结构设计规范》 5、GB50009-2001 《建筑结构荷载规范》 6、GB4272-92《设备及管道保温技术通则》 7、GB4706.1-2005 《家用和类似用途电器的安全通用要求》 8、JB4088-1999《日用管状电热组件》 9、《室内用热水、热力供应设计规范》 10、GB50303-2002《建筑电气工程施工质量验收规范》 11、 GB50258-1996《 电 气 装 置 安 装 工 程 1KV 及 以 下 配 线 工 程 施 工 及 验 收 规 范 》 12、 GB50207-1994《 屋 面 工 程 技 术 规 范 》 13、 GBJ242-82《 采 暖 与 卫 生 工 程 施 工 及 验 收 规 范 》 14、 JBJ242-92《 民 用 建 筑 电 气 设 计 规 范 》 15、 GBJ93-86《 工 业 自 动 化 仪 表 工 程 施 工 及 验 收 规 范 》 16、 GB/T10800-89《 隔 热 用 聚 氨 酯 泡 沫 塑 料 》 17、 GB/T12464.1-1998《 焊 接 质 量 要 求 、 金 属 材 料 熔 化 焊 》 18、 NY/514-2002《 家 用 太 阳 热 水 器 储 水 箱 》 19、 GB/T18708-2002《 家 用 太 阳 热 水 系 统 热 性 能 试 验 方 式 》 20、 NY/T343-1998《 家 用 太 阳 热 水 器 技 术 条 件 》 21、 NY/T6510-2002《 家 用 太 阳 热 水 系 统 安 装 、 运 行 维 护 技 术 规 范 》 22、 NY/T513-2002《 家 用 太 阳 热 水 器 电 辅 助 热 源 ...
