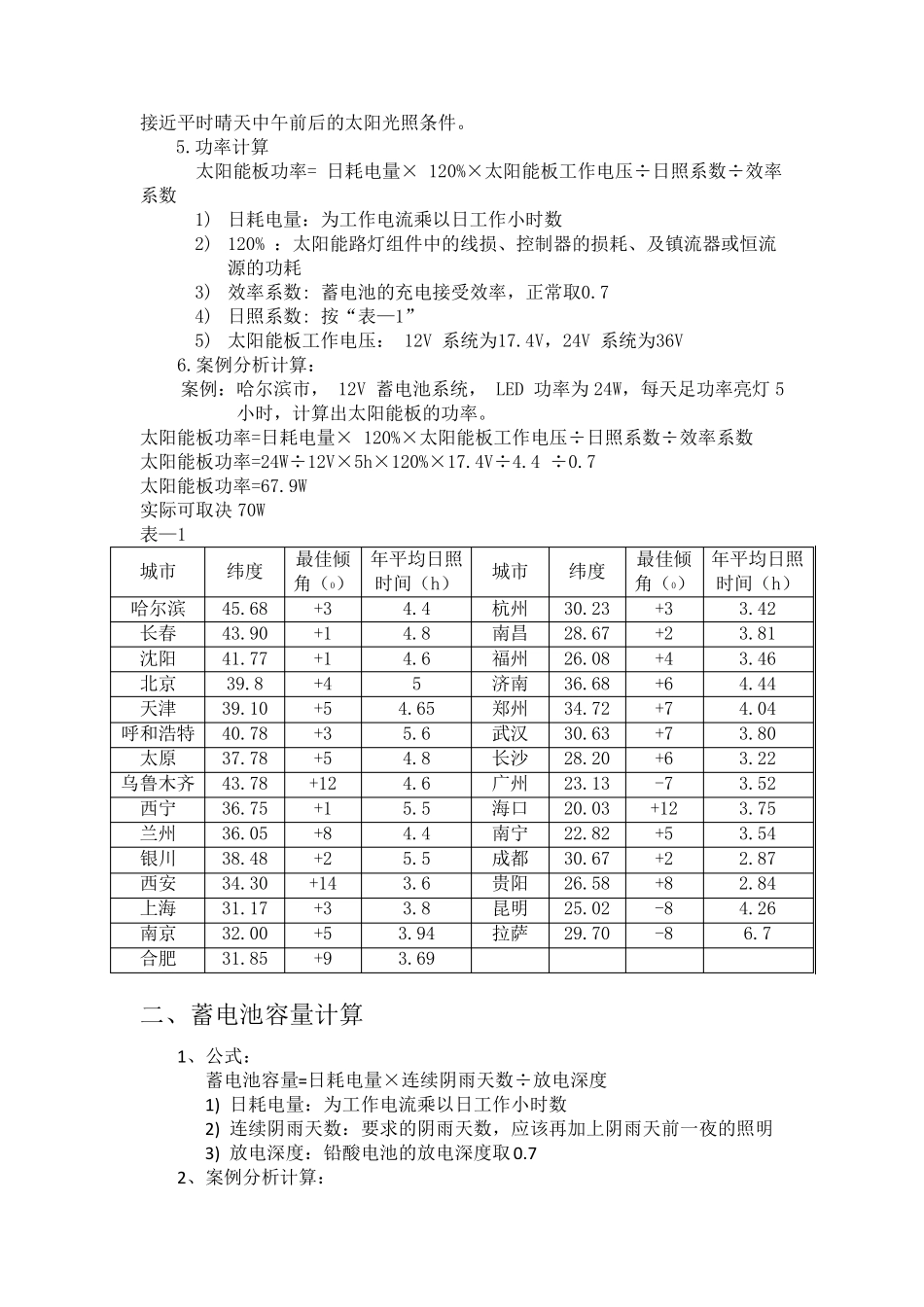

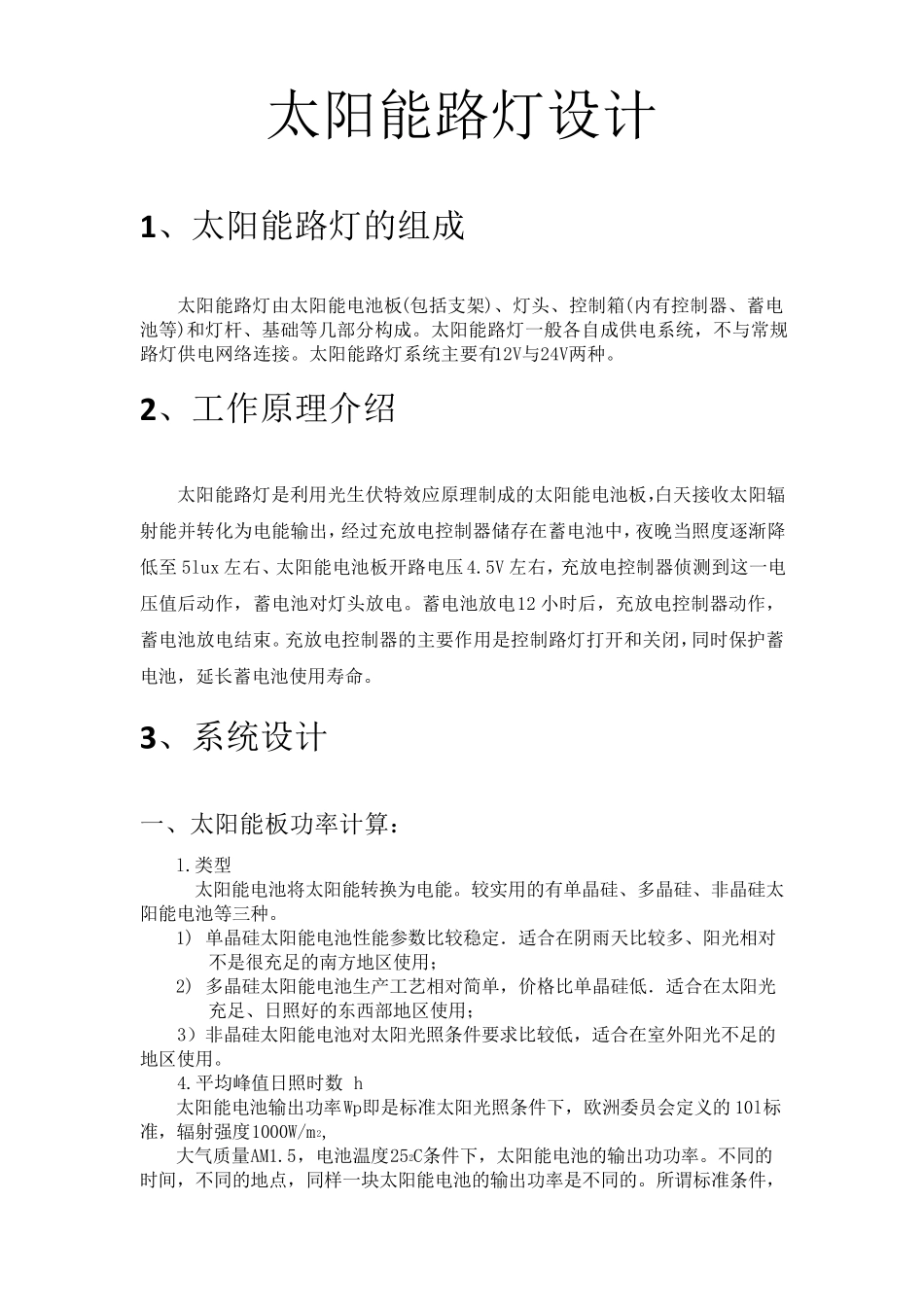

太阳能路灯设计 1、太阳能路灯的组成 太阳能路灯由太阳能电池板(包括支架)、灯头、控制箱(内有控制器、蓄电池等)和灯杆、基础等几部分构成。太阳能路灯一般各自成供电系统，不与常规路灯供电网络连接。太阳能路灯系统主要有12V与24V两种。 2、工作原理介绍 太阳能路灯是利用光生伏特效应原理制成的太阳能电池板，白天接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至 5lux 左右、太阳能电池板开路电压 4.5V 左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。蓄电池放电12 小时后，充放电控制器动作，蓄电池放电结束。充放电控制器的主要作用是控制路灯打开和关闭，同时保护蓄电池，延长蓄电池使用寿命。 3、系统设计 一、太阳能板功率计算： l.类型 太阳能电池将太阳能转换为电能。较实用的有单晶硅、多晶硅、非晶硅太阳能电池等三种。 1) 单晶硅太阳能电池性能参数比较稳定．适合在阴雨天比较多、阳光相对不是很充足的南方地 区 使用； 2) 多晶硅太阳能电池生产 工艺 相对简 单，价 格 比单晶硅低．适合在太阳光充足、日 照好 的东 西 部地 区 使用； 3） 非晶硅太阳能电池对太阳光照条 件 要求 比较低，适合在室 外 阳光不足的地 区 使用。 4.平 均 峰 值日 照时数 h 太阳能电池输出功率Wp即 是标 准 太阳光照条 件 下 ，欧 洲 委 员 会 定义 的 10l标准 ，辐射强 度1000W/m2, 大 气 质 量 AM1.5，电池温 度252C条 件 下 ，太阳能电池的输出功功率。不同的时间 ，不同的地 点 ，同样 一块 太阳能电池的输出功率是不同的。所 谓 标 准 条 件 ，接近平时晴天中午前后的太阳光照条件。 5.功率计算 太阳能板功率= 日耗电量× 120%×太阳能板工作电压÷日照系数÷效率系数 1) 日耗电量：为工作电流乘以日工作小时数 2) 120% ：太阳能路灯组件中的线损、控制器的损耗、及镇流器或恒流源的功耗 3) 效率系数: 蓄电池的充电接受效率，正常取0.7 4) 日照系数: 按“表—1” 5) 太阳能板工作电压： 12V 系统为17.4V，24V 系统为36V 6.案例分析计算： 案例：哈尔滨市， 12V 蓄电池系统， LED 功率为 24W，每天足功率亮灯 5 小时，计算出太阳能板的功率。 太阳能板功率=日耗电量× 120%×太阳能板工作电压÷日照系数÷效率系数 太阳能板功率=24W÷12V×5h×120%×17.4V÷4.4 ÷0.7 ...
