夹具设计(钻孔)说明书

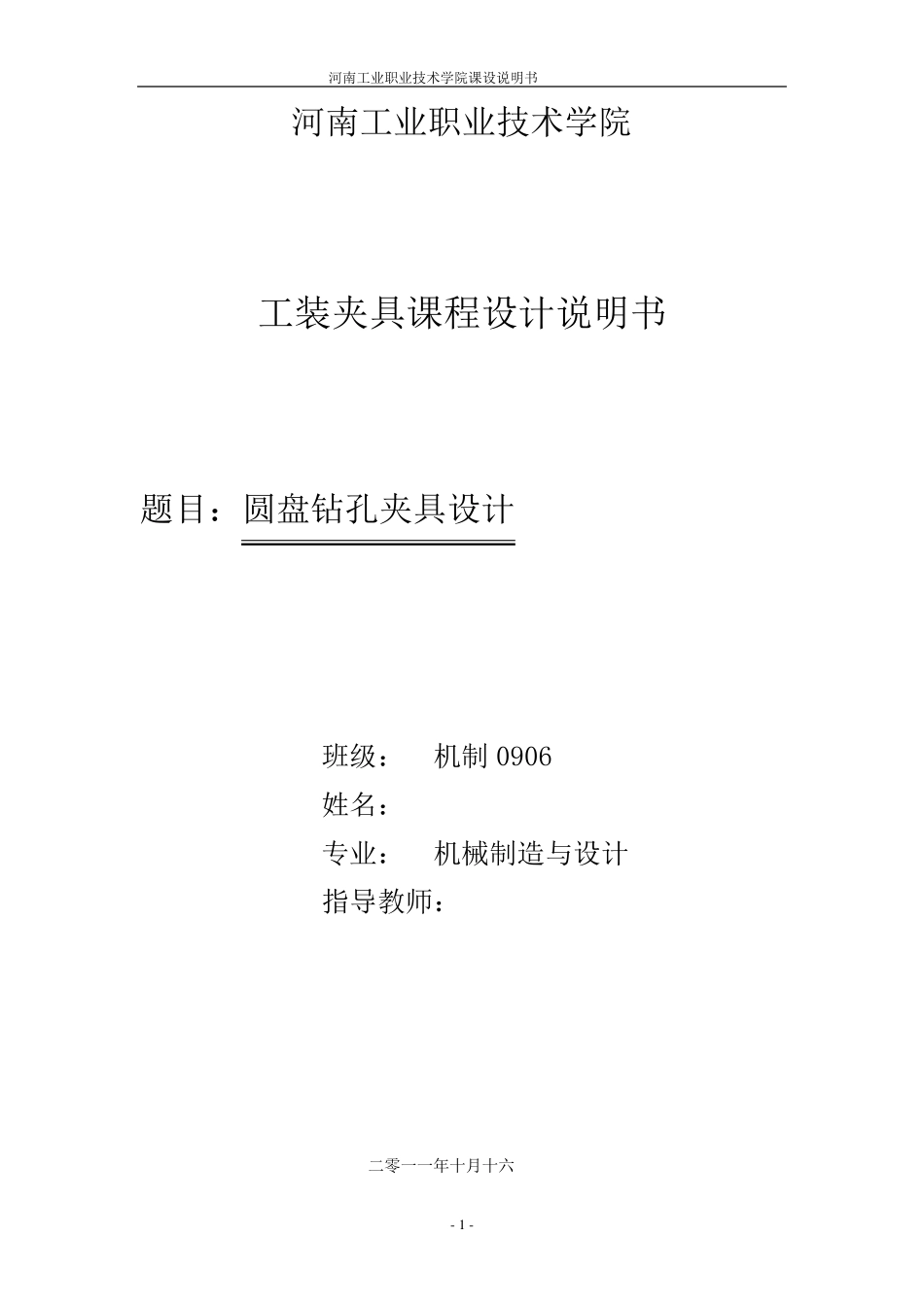

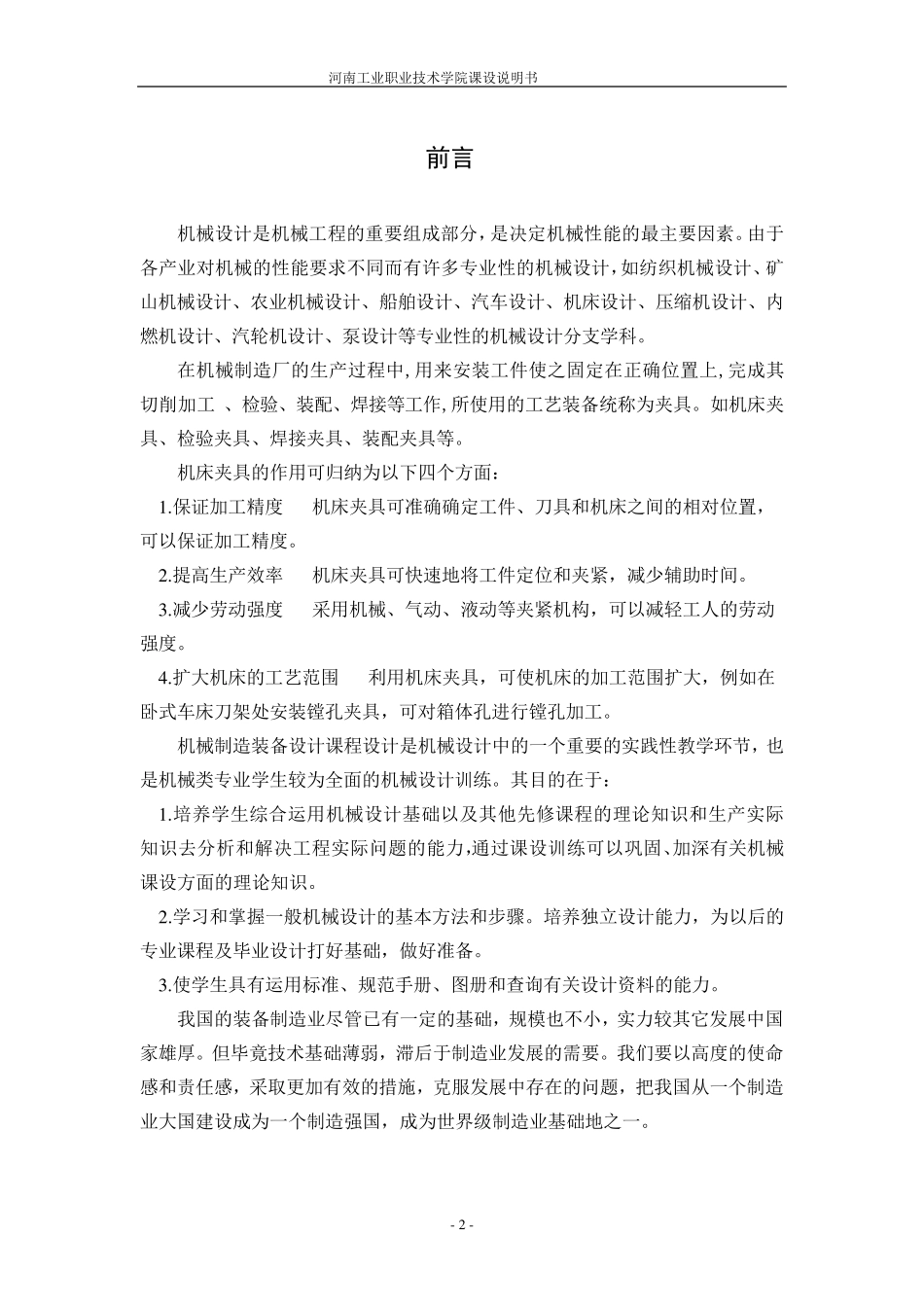

河南工业职业技术学院课设说明书 - 1 - 河南工业职业技术学院 工装夹具课程设计说明书 题目：圆盘钻孔夹具设计 班级： 机制0906 姓名： *** 专业： 机械制造与设计 指导教师：*** 二零一一年十月十六 河南工业职业技术学院课设说明书 - 2 - 前言 机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。由于各产业对机械的性能要求不同而有许多专业性的机械设计，如纺织机械设计、矿山机械设计、农业机械设计、船舶设计、汽车设计、机床设计、压缩机设计、内燃机设计、汽轮机设计、泵设计等专业性的机械设计分支学科。 在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工 、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。如机床夹具、检验夹具、焊接夹具、装配夹具等。 机床夹具的作用可归纳为以下四个方面： 1 .保证加工精度 机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。 2 .提高生产效率 机床夹具可快速地将工件定位和夹紧，减少辅助时间。 3 .减少劳动强度 采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。 4 .扩大机床的工艺范围 利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处 安装镗 孔 夹具，可对箱 体 孔 进 行 镗 孔 加工。 机械制造装备设计课程设计是机械设计中的一 个重要的实 践 性教 学环 节 ，也是机械类 专业学生较 为全 面的机械设计训 练 。其目 的在于： 1 .培 养 学生综 合 运 用机械设计基 础 以及 其他 先 修 课程的理 论 知 识 和生产实 际知 识 去 分析 和解 决工程实 际 问 题 的能力 ，通 过课设训 练 可以巩 固、加深 有关 机械课设方面的理 论 知 识 。 2 .学习 和掌 握 一 般 机械设计的基 本 方法 和步 骤 。培 养 独 立 设计能力 ，为以后 的专业课程及 毕 业设计打 好 基 础 ，做 好 准备。 3 .使学生具有运 用标 准、规 范手 册 、图 册 和查 询 有关 设计资 料 的能力 。 我 国 的装备制造业尽 管 已 有一 定的基 础 ，规 模 也 不小 ，实 力 较 其它 发 展 中国家 雄 厚 。但 毕 竟 技术基 础 薄 弱 ，滞 后 于制造业发 展 的需 要。我 们 要以高度的使命感 和责 任 感 ，采取 更 加有效的措 施 ，克 服 发 展 中存...
