奇美夏普日立友达三星LG逻辑板维修资料

奇美夏普日立友达三星LG逻辑板维修资料_第1页
1/50
奇美夏普日立友达三星LG逻辑板维修资料_第2页
2/50
奇美夏普日立友达三星LG逻辑板维修资料_第3页
3/50

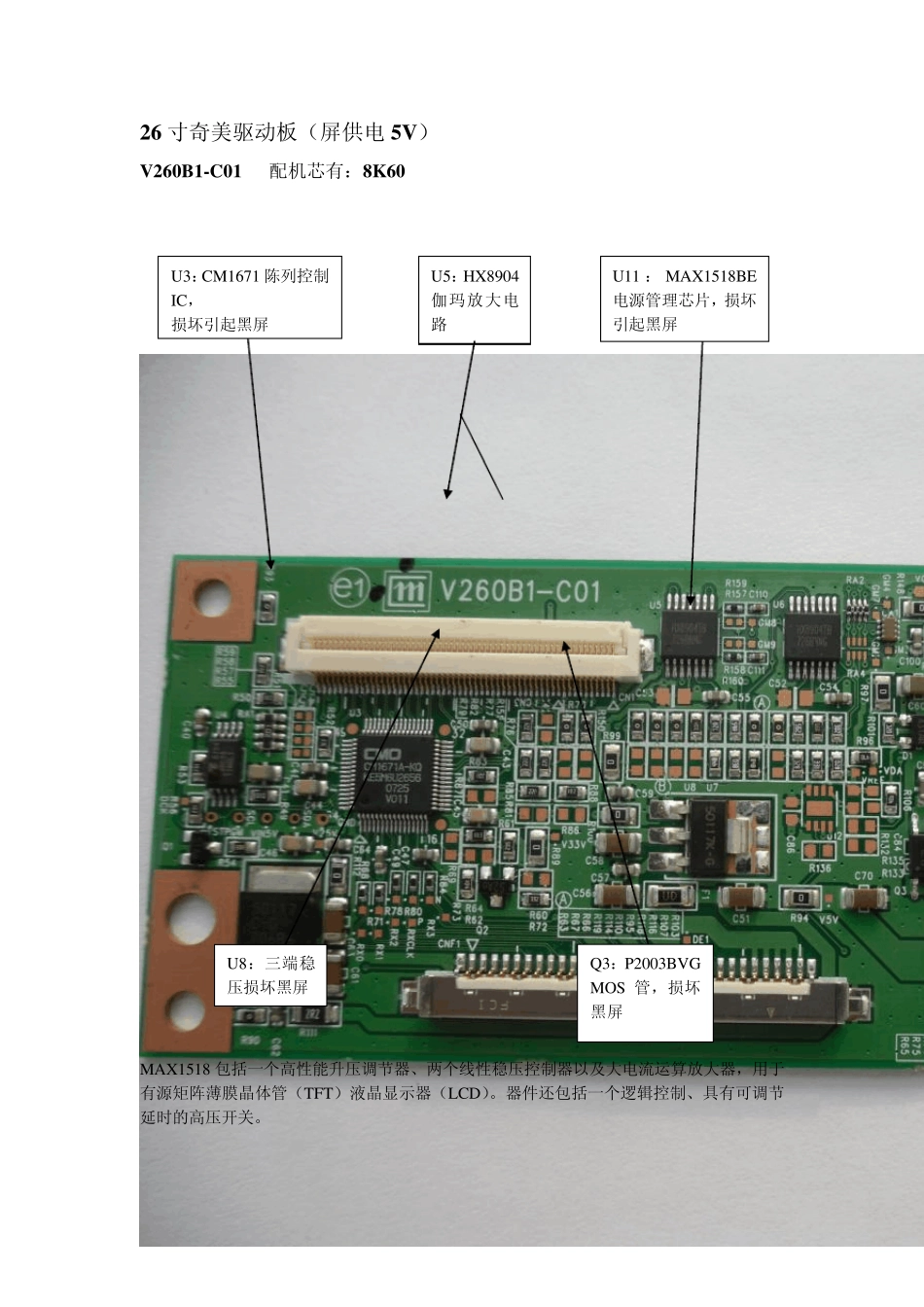

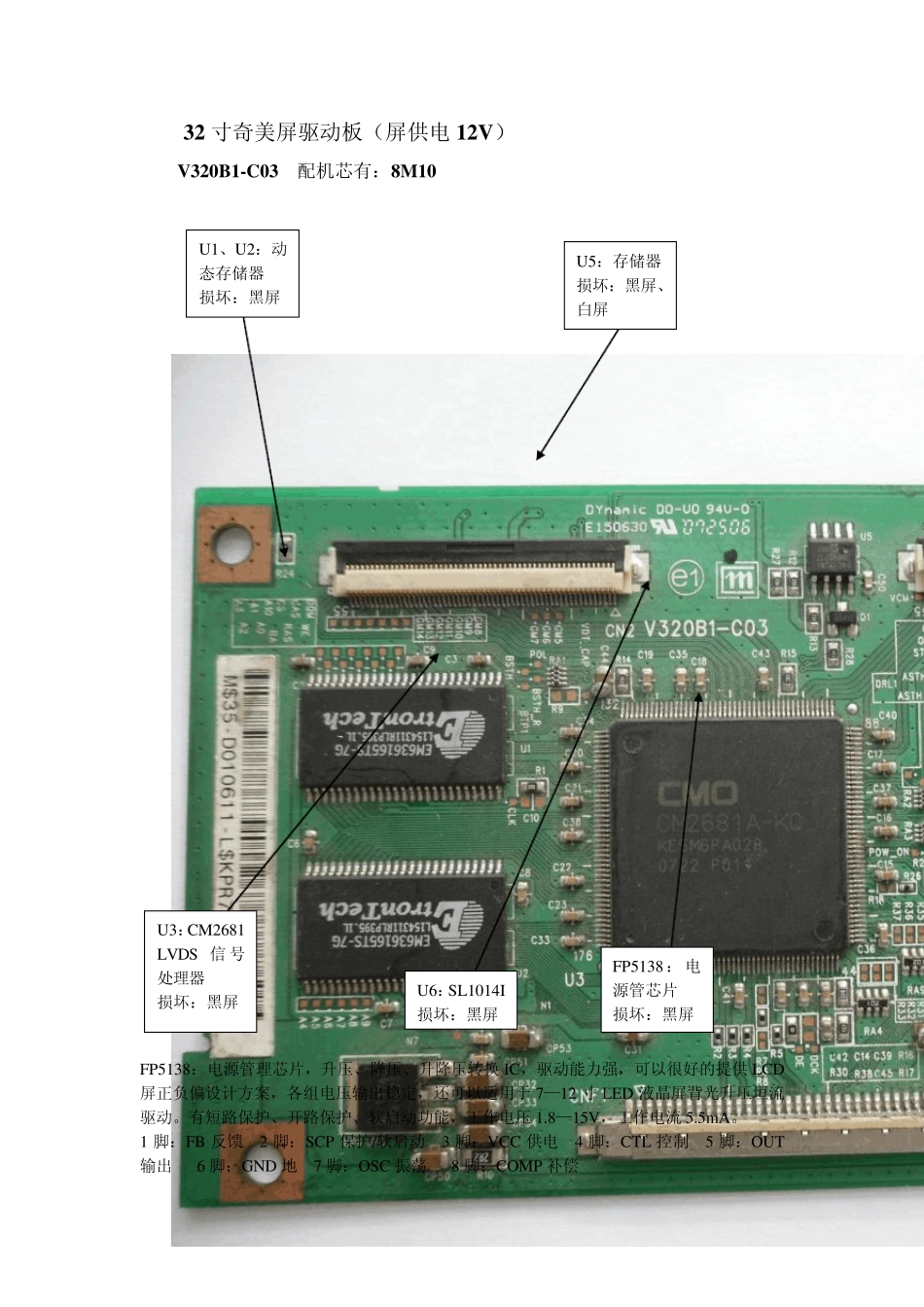

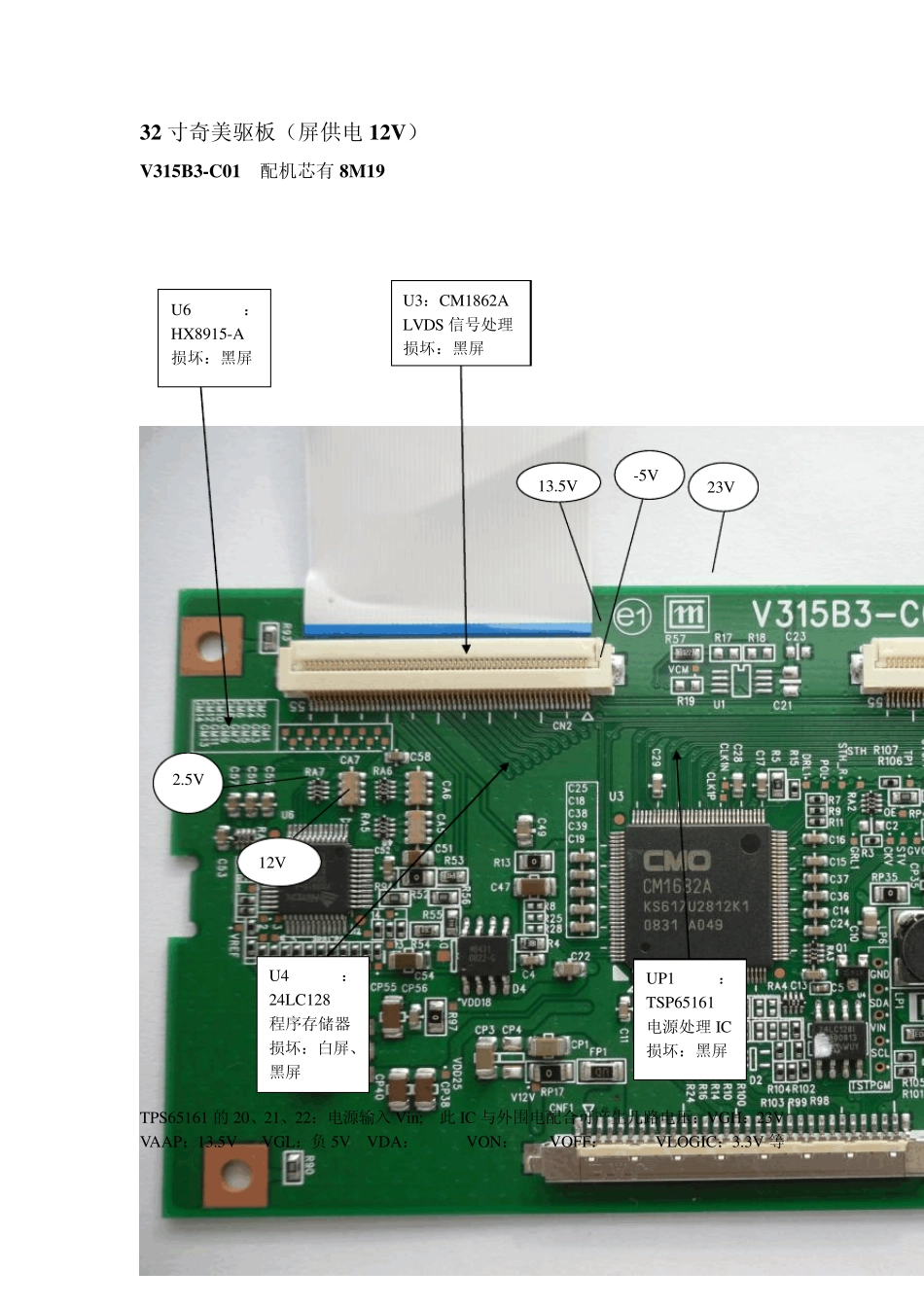

26 寸奇美驱动板(屏供电5V) V260B1-C01 配机芯有:8K60 MAX1518 包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器,用于有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)。器件还包括一个逻辑控制、具有可调节延时的高压开关。 U3:CM1671 陈列控制IC, 损坏引起黑屏 U11 :MAX1518BE电源管理芯片,损坏引起黑屏 U8:三端稳压损坏黑屏 Q3:P2003BVG MOS 管,损坏黑屏 U5:HX8904 伽玛放大电路 32 寸奇美驱板(屏供电12V) V315B3-C01 配机芯有8M19 TPS65161 的20、21、22:电源输入 Vin ; 此 IC 与外围电配合可产生几路电压:VGH:23V VAAP:13.5V VGL:负 5V VDA: VON: VOFF: VLOGIC:3.3V 等 UP1:TSP65161 电源处理 IC 损坏:黑屏 U4:24LC128 程序存储器 损坏:白屏、黑屏 U6:HX8915-A 损坏:黑屏 U3:CM1862A LVDS 信号处理 损坏:黑屏 -5V 12V 2.5V 13.5V 23V 32 寸奇美屏驱动板(屏供电12V) V320B1-C03 配机芯有:8M10 FP5138:电源管理芯片,升压、降压、升降压转换IC,驱动能力强,可以很好的提供LCD屏正负偏设计方案,各组电压输出稳定,还可以适用于7—12 寸LED 液晶屏背光升压垣流驱动。有短路保护、开路保护、软启动功能,工作电压1.8—15V,工作电流 5.5mA。 1 脚:FB 反馈 2 脚:SCP 保护/软启动 3 脚:VCC 供电 4 脚:CTL 控制 5 脚:OUT输出 6 脚:GND 地 7 脚:OSC 振荡 8 脚:COMP 补偿 U5:存储器 损坏:黑屏、白屏 U3:CM2681 LVDS 信 号处理器 损坏:黑屏 U6:SL1014I 损坏:黑屏 U1、U2:动态存储器 损坏:黑屏 FP5138:电源管芯片 损坏:黑屏 30 寸奇美驱板(屏供电5V) V296W1-C1,X7 配机芯有:8TG5 V296W1-C1 逻辑板电路主要有三大部分组成:1.由U4(CM2651B-KQ)为核心的时序与逻辑控制电路,主要功能是将串行的LVDS 信号变成并行的控制信号,用于薄腊晶体管的控制或驱动;2.由U7—U11(HX8904TA、HX8904SA)为核心的伽玛放大电路,主要是将伽玛信号进行适当的放大,控制薄膜晶体管,实现画面对比度的调整;3.由UP1(FA3269AV)为核心的DC-DC 变换电路,主是是将主板送来的5V 供电变成VGH(20V)、VDA(15V)、VGL(—5V)、V5V(5V)、VDD(3.3V)等等,用于屏驱动供电,此逻辑板损坏的最多的地方就是这部分,易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2 电感等等。 FA3269AV ...
