奥迪A6L滑动天窗拆装指导手册

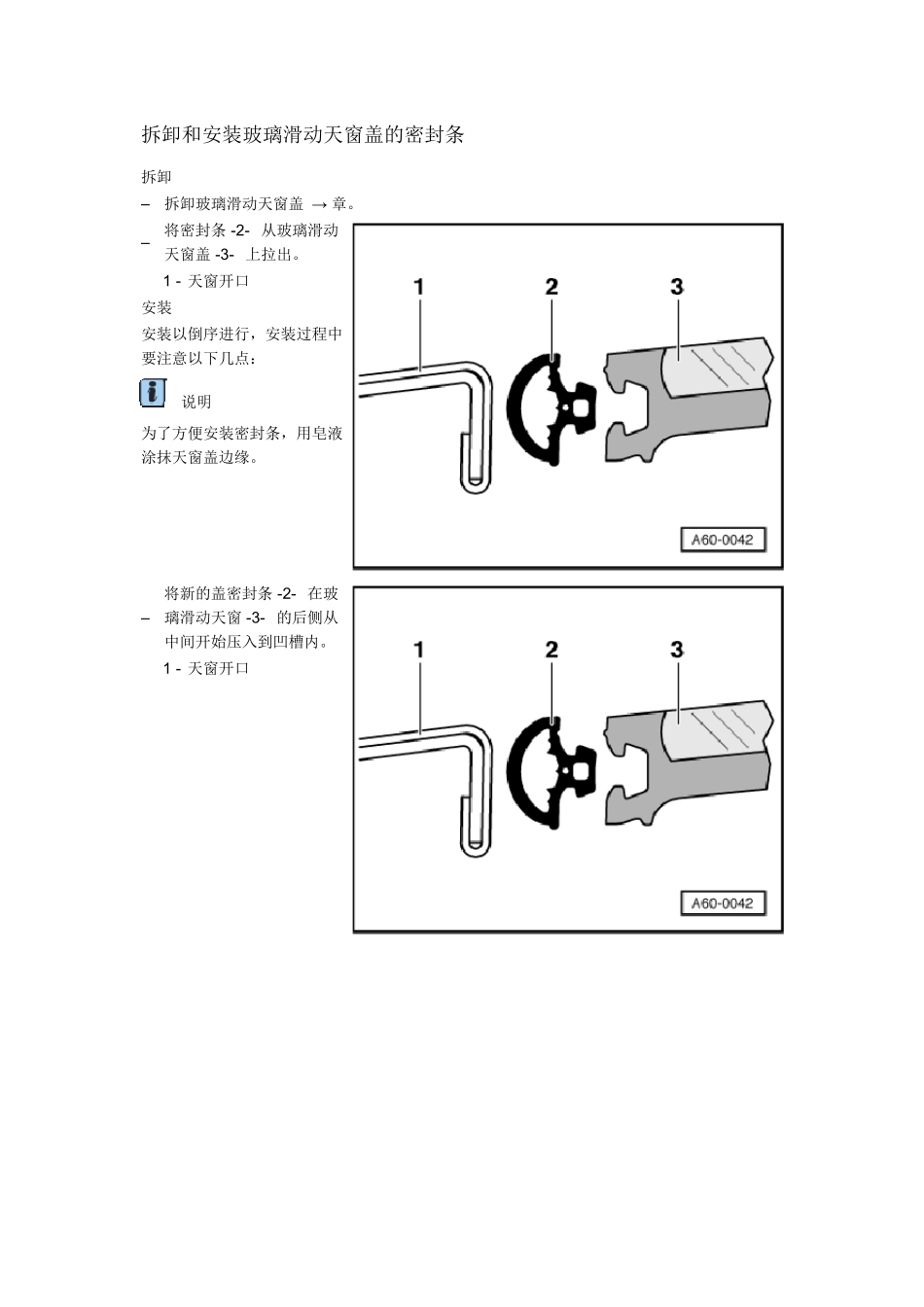

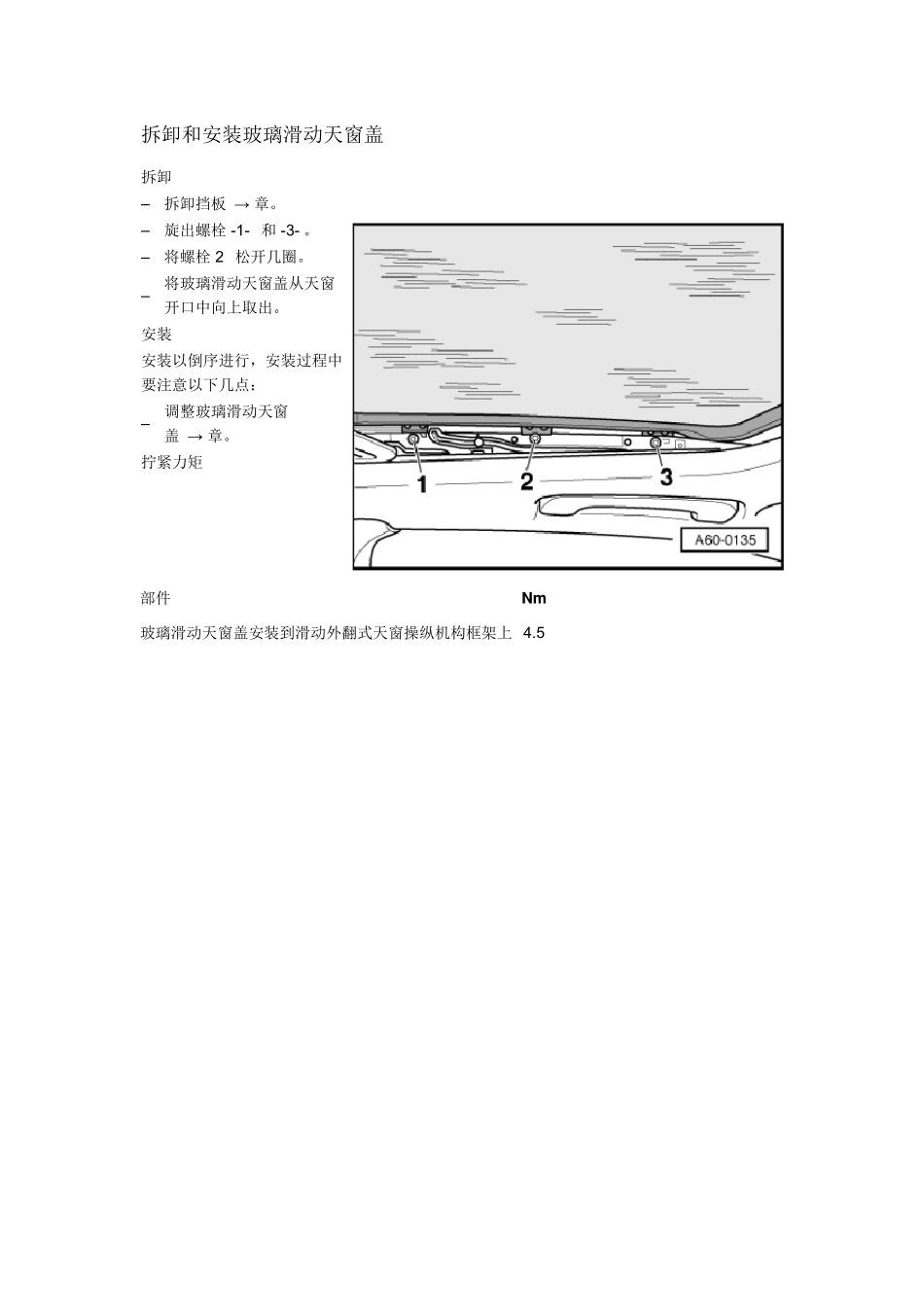

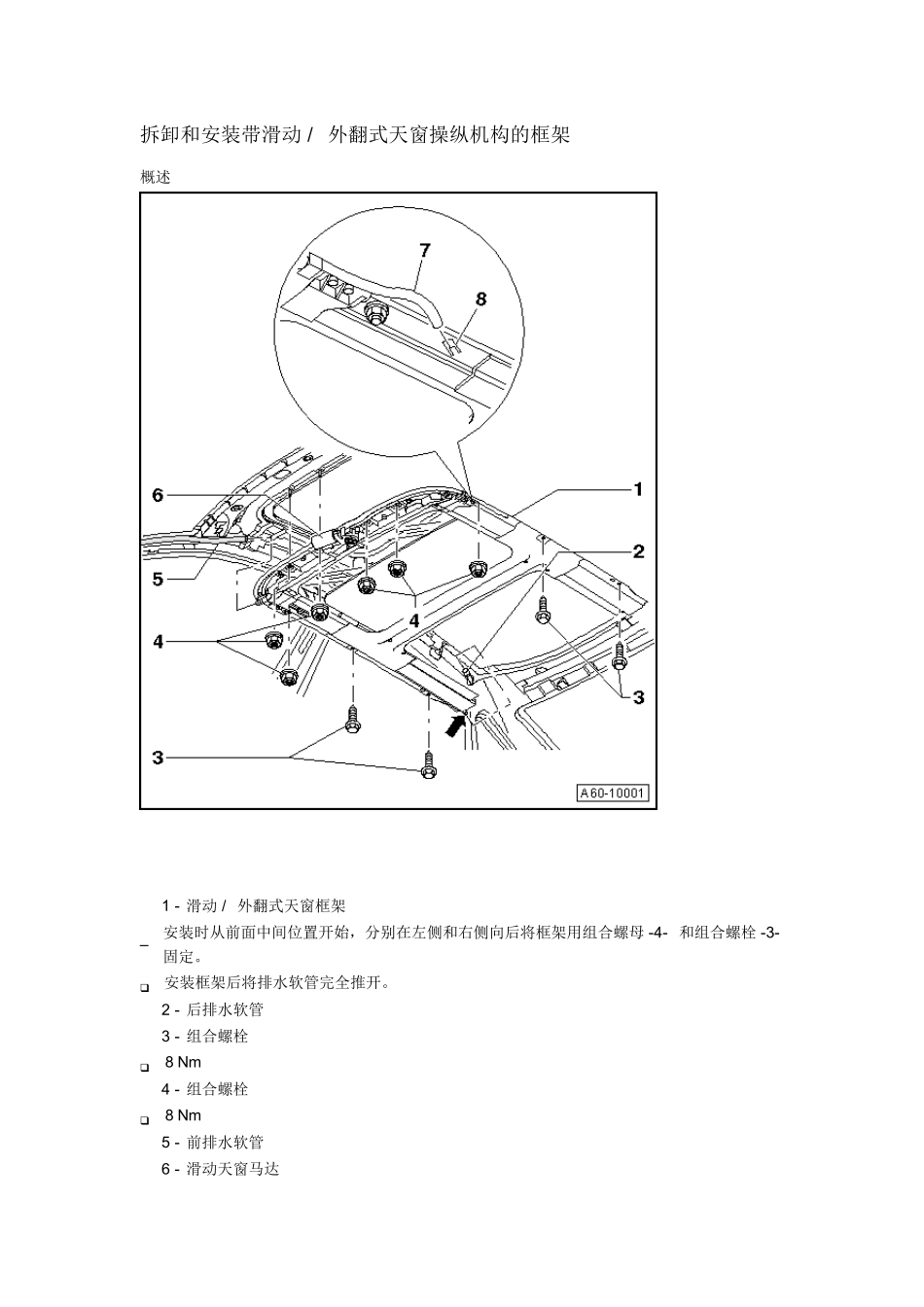

拆卸和安装玻璃滑动天窗盖拆卸 – 拆卸挡板 → 章。 – 旋出螺栓 -1- 和 -3- 。 – 将螺栓 2 松开几圈。 – 将玻璃滑动天窗盖从天窗开口中向上取出。 安装 安装以倒序进行，安装过程中要注意以下几点： – 调整玻璃滑动天窗盖 → 章。 拧紧力矩 部件 Nm玻璃滑动天窗盖安装到滑动外翻式天窗操纵机构框架上 4.5 拆卸和安装玻璃滑动天窗盖的密封条拆卸 – 拆卸玻璃滑动天窗盖 → 章。 – 将密封条 -2- 从玻璃滑动天窗盖 -3- 上拉出。 1 - 天窗开口 安装 安装以倒序进行，安装过程中要注意以下几点： 说明 为了方便安装密封条，用皂液涂抹天窗盖边缘。 – 将新的盖密封条 -2- 在玻璃滑动天窗 -3- 的后侧从中间开始压入到凹槽内。 1 - 天窗开口 拆卸和安装带滑动 / 外翻式天窗操纵机构的框架概述 1 - 滑动 / 外翻式天窗框架 – 安装时从前面中间位置开始，分别在左侧和右侧向后将框架用组合螺母 -4- 和组合螺栓 -3-固定。  安装框架后将排水软管完全推开。2 - 后排水软管 3 - 组合螺栓  8 Nm 4 - 组合螺栓  8 Nm 5 - 前排水软管 6 - 滑动天窗马达 拆卸 – 拆下成型车顶篷。 → 维修分组号 70 – 脱开马达上的电气插头连接 -箭头- – 从框架前部和后部拉下排水软管 -箭头-。 – 拧出螺母和螺栓 -箭头-。 说明 为取下框架及滑动 / 外翻式天窗操纵机构需要另一位机械师的帮助。 – 取出框架及滑动 / 外翻式天窗操纵机构。 安装 安装以倒序进行，安装过程中要注意以下几点： 说明 在进行装配工作时更换自锁螺母和螺栓。 – 将框架及滑动 / 外翻式天窗操纵机构安装到车身上，并在左右两侧用手将其拧紧。 – 使滑动 / 外翻式天窗操纵机构框架上的定位孔与车身前部定位孔 -箭头- ... – 和后部定位孔 -箭头- 重合。 – 按所述顺序拧紧螺母和螺栓。  前部中间、侧面、后部 – 调整玻璃滑动天窗盖 → 章。 拧紧力矩 1) 更换螺栓及螺母 部件 Nm滑动 / 外翻式天窗操纵机构框架安装到车身8 拆卸和安装导流板 拆卸 – 将滑动天窗完全打开。 – 向箭头方向将导流板的后端从铰接件中拉出。 说明 卸下时导流板的弹簧自动卸载。 – 在汽车另一侧重复这一过程并将导流板向后从天窗开口中拉出。 安装 安装以倒序进行，安装过程中要注意以下几点： – 将导流板弹簧 -2 - 有角度的一侧插入铰接...
