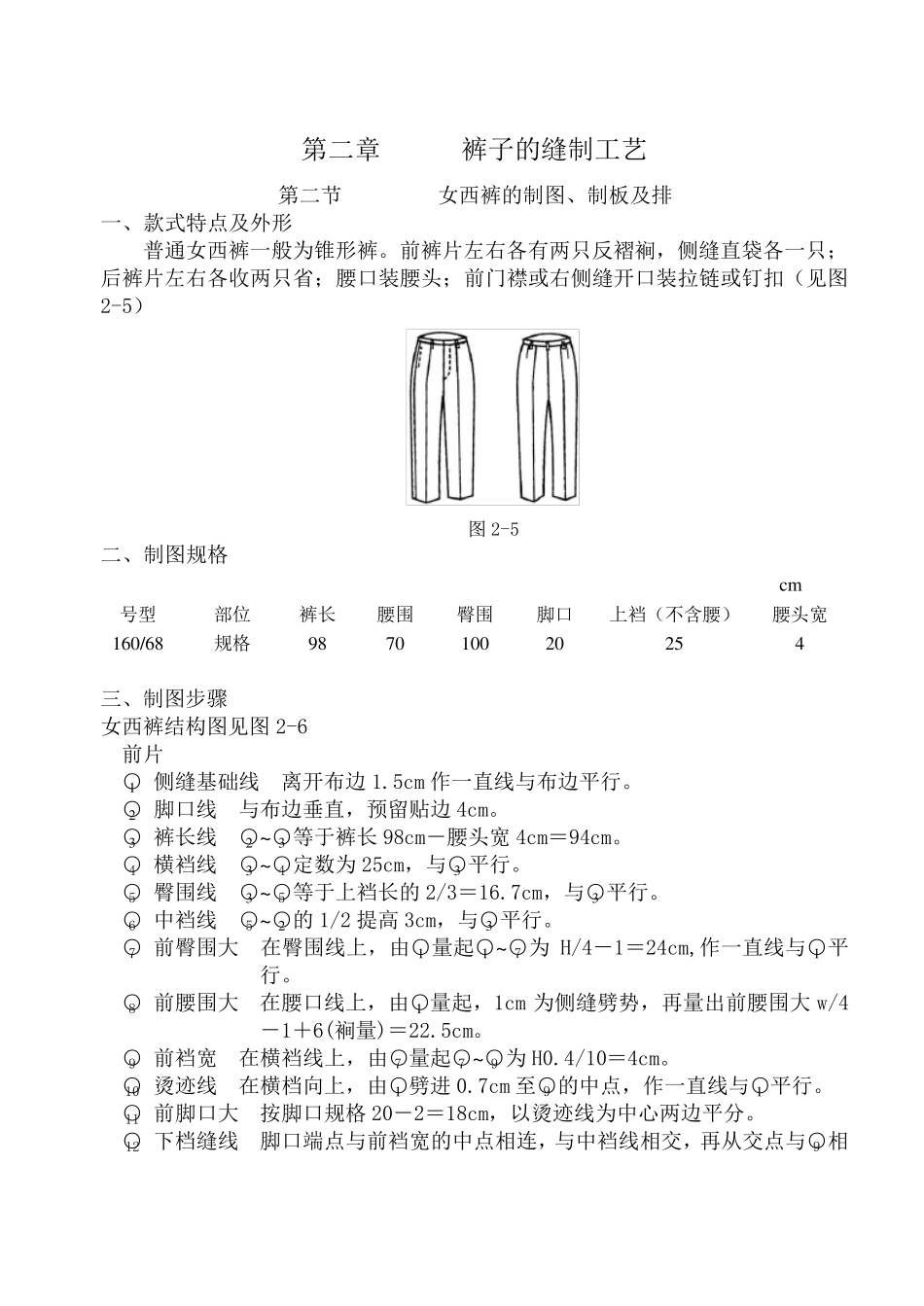

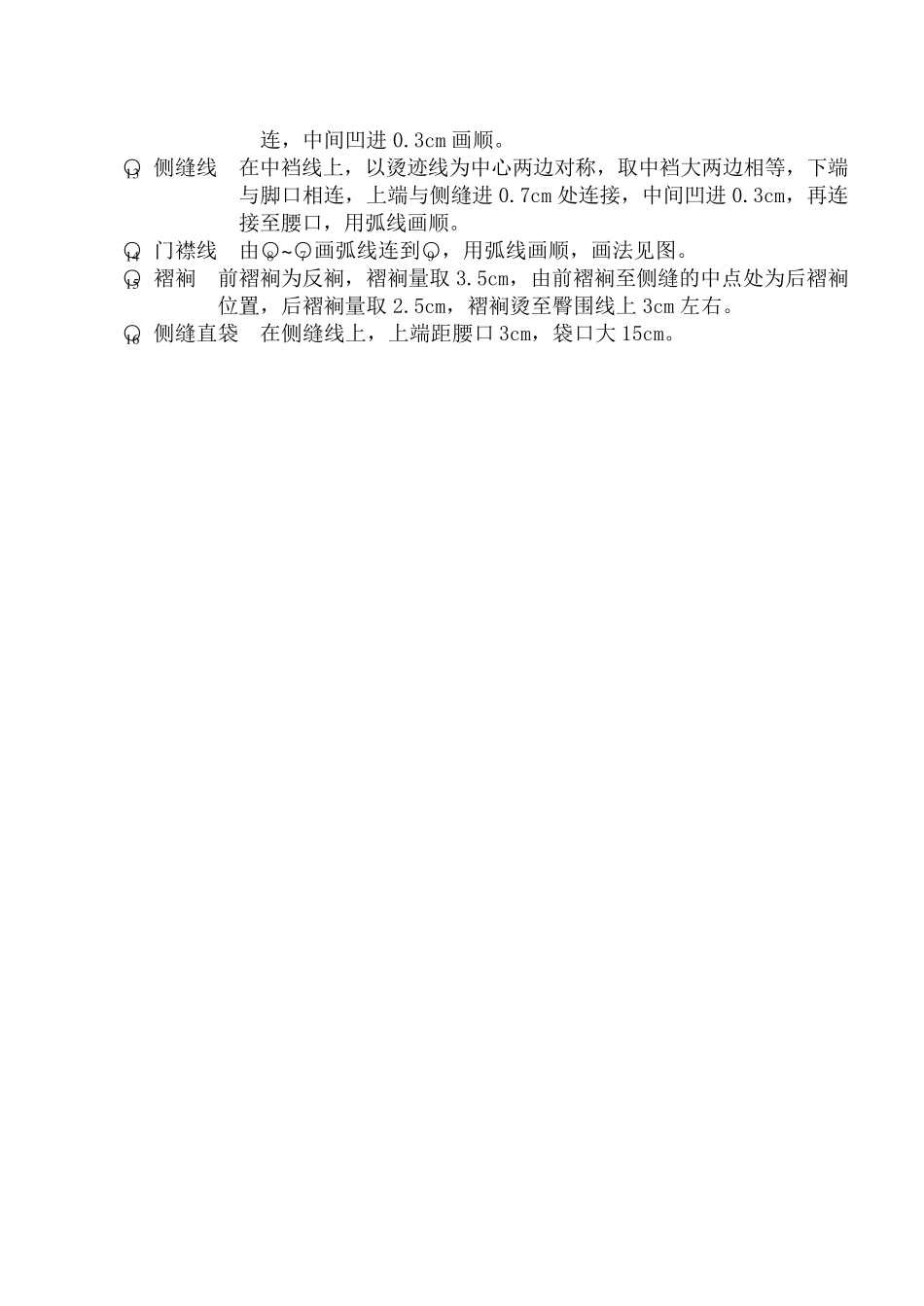

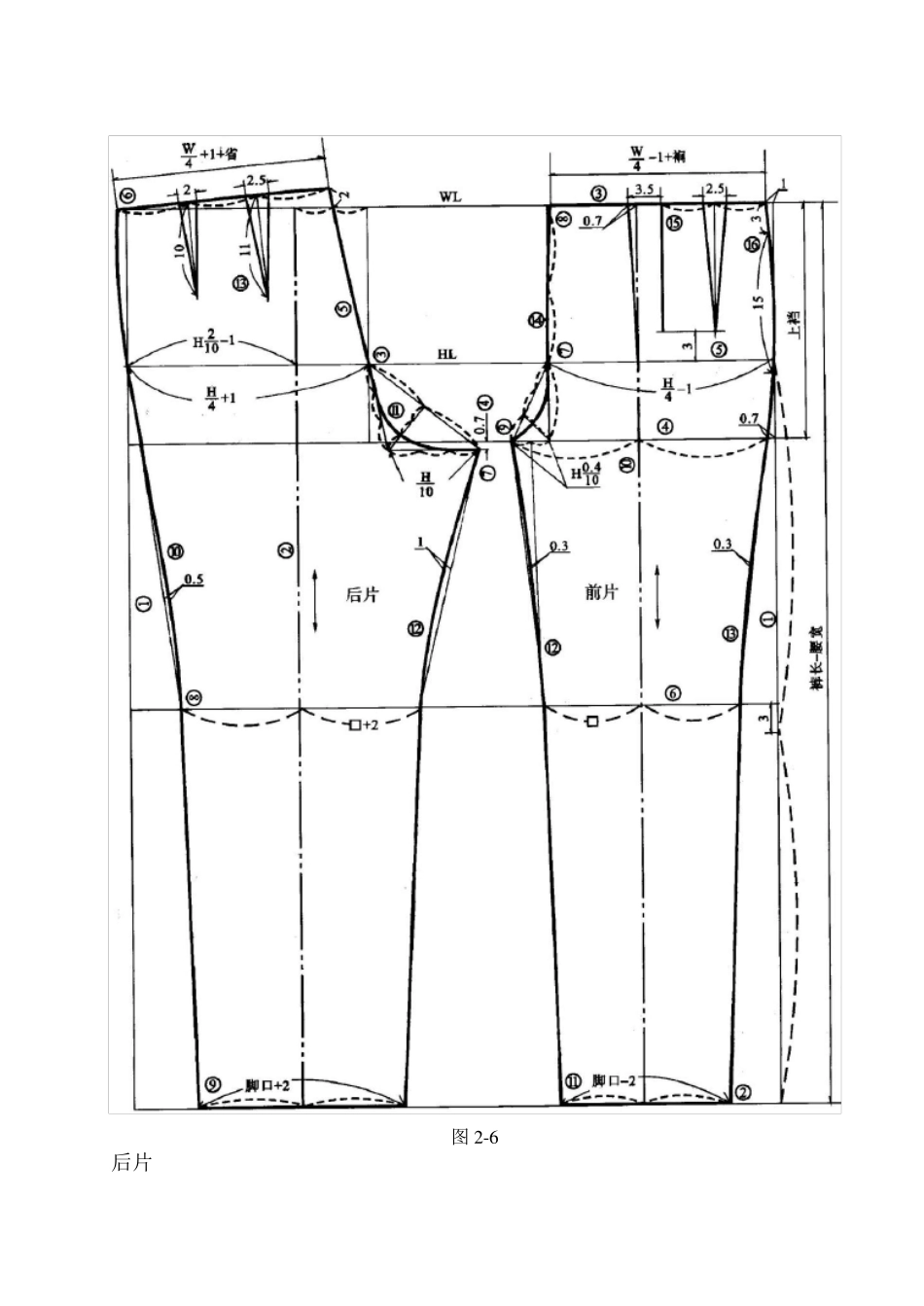

第二章 裤子的缝制工艺 第二节 女西裤的制图、制板及排 一、款式特点及外形 普通女西裤一般为锥形裤。前裤片左右各有两只反褶裥，侧缝直袋各一只；后裤片左右各收两只省；腰口装腰头；前门襟或右侧缝开口装拉链或钉扣（见图2-5） 图2-5 二、制图规格 cm 号型 部位 裤长 腰围 臀围 脚口 上裆（不含腰） 腰头宽 160/68 规格 98 70 100 20 25 4 三、制图步骤 女西裤结构图见图2-6 前片 ○1 侧缝基础线 离开布边 1.5cm 作一直线与布边平行。 ○2 脚口线 与布边垂直，预留贴边 4cm。 ○3 裤长线 ○2 ~○3 等于裤长98cm－腰头宽4cm＝94cm。 ○4 横裆线 ○3 ~○4 定数为25cm，与○3 平行。 ○5 臀围线 ○3 ~○5 等于上裆长的2/3＝16.7cm，与○3 平行。 ○6 中裆线 ○5 ~○2 的1/2 提高 3cm，与○3 平行。 ○7 前臀围大 在臀围线上，由○1 量起○1 ~○7 为H/4－1＝24cm,作一直线与○1 平行。 ○8 前腰围大 在腰口线上，由○1 量起，1cm 为侧缝劈势，再量出前腰围大 w/4－1＋6(裥量)＝22.5cm。 ○9 前裆宽 在横裆线上，由○7 量起○7 ~○9 为H0.4/10＝4cm。 ○10 烫迹线 在横档向上，由○1 劈进 0.7cm 至○9 的中点，作一直线与○1 平行。 ○11 前脚口大 按脚口规格20－2＝18cm，以烫迹线为中心两边平分。 ○12 下档缝线 脚口端点与前裆宽的中点相连，与中裆线相交，再从交点与○9 相连，中间凹进0.3cm 画顺。 ○13 侧缝线 在中裆线上，以烫迹线为中心两边对称，取中裆大两边相等，下端与脚口相连，上端与侧缝进0.7cm 处连接，中间凹进0.3cm，再连接至腰口，用弧线画顺。 ○14 门襟线 由○8 ~○7 画弧线连到○9 ，用弧线画顺，画法见图。 ○15 褶裥 前褶裥为反裥，褶裥量取 3.5cm，由前褶裥至侧缝的中点处为后褶裥位置，后褶裥量取 2.5cm，褶裥烫至臀围线上 3cm 左右。 ○16 侧缝直袋 在侧缝线上，上端距腰口 3cm，袋口大 15cm。 图2 -6 后片 后裤片制图的长度以前裤片为基础，将腰口线、臀围线、横裆线、中裆线、脚口线延长。 ○1 侧缝基础线 布边平行。 ○2 烫迹线 ○1 ~○2 为H2/10－1＝19cm，与○1 平行。 ○3 后臀围大 ○1 ~○3 为H/4＋1＝26cm，从腰口线画至横裆线，与○1 平行。 ○4 后裆低落 按前片横裆线，在后裆处低落 0.7cm。 ○5 后裆缝线 在腰口线处，取○2 ~○3 中点与后臀围大连接并延...
