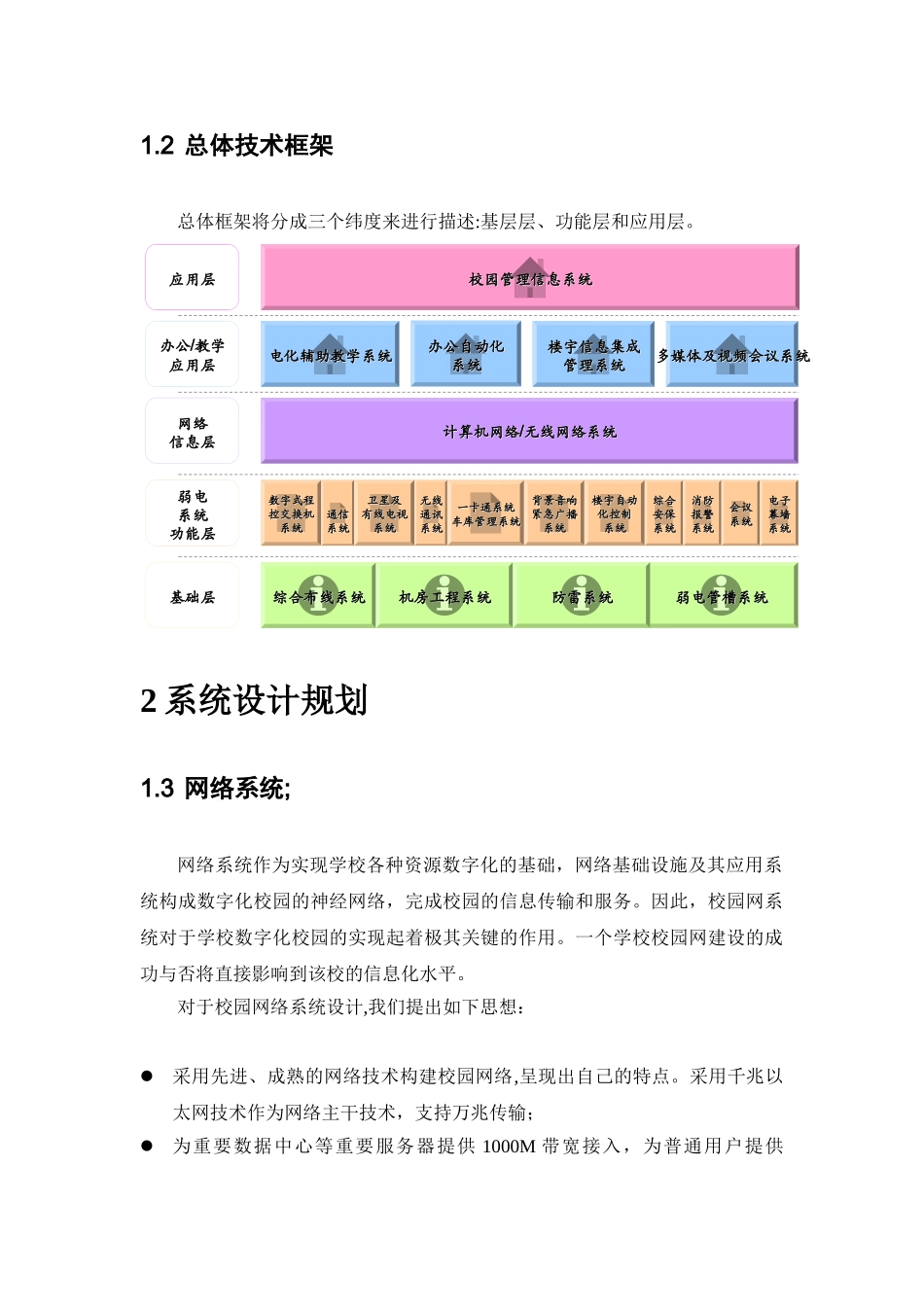

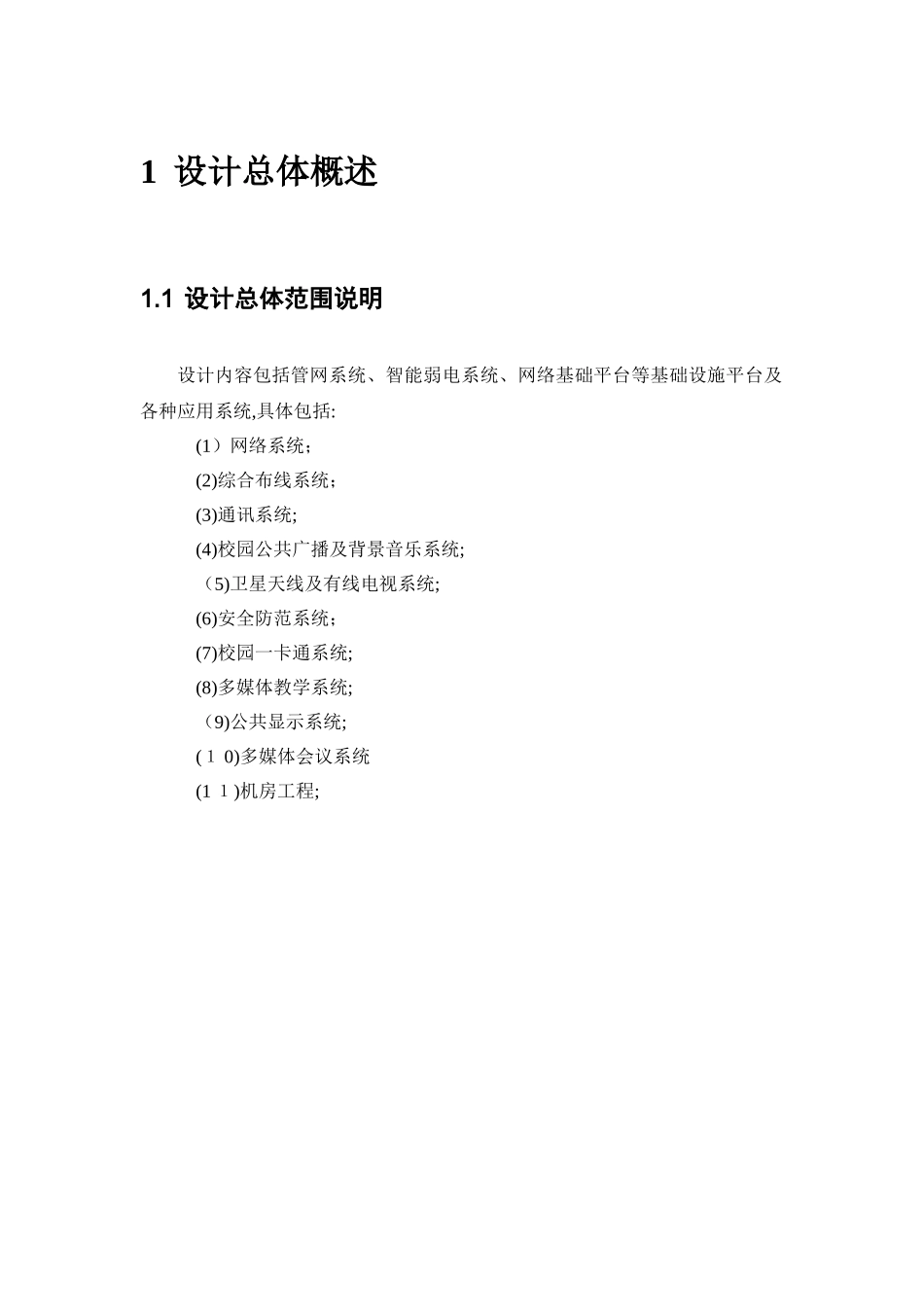

1设计总体概述1.1设计总体范围说明设计内容包括管网系统、智能弱电系统、网络基础平台等基础设施平台及各种应用系统,具体包括:(1）网络系统；(2)综合布线系统；(3)通讯系统;(4)校园公共广播及背景音乐系统;（5)卫星天线及有线电视系统;(6)安全防范系统；(7)校园一卡通系统;(8)多媒体教学系统;（9)公共显示系统;(１0)多媒体会议系统(1１)机房工程;1.2总体技术框架总体框架将分成三个纬度来进行描述:基层层、功能层和应用层。数字式程数字式程控交换机控交换机系统系统电化辅助教学系统电化辅助教学系统楼宇楼宇信息集成信息集成管理系统管理系统多媒体及视频会议系统多媒体及视频会议系统计算机网络计算机网络//无线网络系统无线网络系统综合布线系统综合布线系统通信通信系统系统卫星及卫星及有线电视有线电视系统系统无线无线通讯通讯系统系统一卡通一卡通系统系统车库管理系统车库管理系统背景音响背景音响紧急广播紧急广播系统系统楼宇自动楼宇自动化控制化控制系统系统综合综合安保安保系统系统消防消防报警报警系统系统会议会议系统系统电子电子幕墙幕墙系统系统机房工程系统机房工程系统办公/教学应用层网络信息层弱电系统功能层基础层校园管理信息系统校园管理信息系统应用层弱电管槽系统弱电管槽系统防雷系统防雷系统办公自动化办公自动化系统系统2系统设计规划1.3网络系统;网络系统作为实现学校各种资源数字化的基础，网络基础设施及其应用系统构成数字化校园的神经网络，完成校园的信息传输和服务。因此，校园网系统对于学校数字化校园的实现起着极其关键的作用。一个学校校园网建设的成功与否将直接影响到该校的信息化水平。对于校园网络系统设计,我们提出如下思想：采用先进、成熟的网络技术构建校园网络,呈现出自己的特点。采用千兆以太网技术作为网络主干技术，支持万兆传输；为重要数据中心等重要服务器提供1000M带宽接入，为普通用户提供100M网络服务；在全校范围内某些场所使用无线网络技术；重视网络安全与网络管理;系统建设和运营并重考虑，在系统设计上考虑到建成后网络系统的维护和运维；核心交换机支持万兆接口。高质量地支持多种校园应用。包括ＷWＷ、Emａｉl、FTP、BBＳ、VＯD视频点播、远程教学、网上图书馆系统等Intｅrnｅt服务。实施全面的ＱoS策略,确保业务服务质量。提供各宿舍楼之间的网络互联。网络设计充分体现安全性，可靠性,先进性,开放性，可扩充性及优良的性价比。灵活的计费。对不同用户的身份识别，实现灵活的资费方式，如：教师可免费上INTEＲＮEＴ网、学生买卡预付费上INＴＥRNET网;教师、学生上CERＮET均免费。本系统作为系统建设重点，建议综合采用国内一线产品，实现功能需求要求。1.4综合布线系统;综合布线是数字化校园的基础设施,负责为校园内的各智能子系统内部和相互之间的连接提供先进可靠的物理通道。综合布线包括:数据、语音、视频、音频和工业控制总线以及所有在上述建设项目中所需要的各弱电系统的布线。综合布线系统应是开放式结构,支持语音、数据、视频等多种信号传输的需要。布线系统应采用模块化的设计，从而达到使用灵活、管理方便、扩充方便、实现高标准的布线系统。要求布线系统能支持各系统的标准协议，同时兼顾布线技术和相关技术的发展。本设计方案水平线缆教学区和办公区使用6类布线系统，提供千兆桌面接入;普通教室设计在讲台内安装2各信息点；办公室内根据面积和使用人员布置信息点,每个办公人员设计采用1各数据信息点和１各语音信息点；数据主干校区使用12芯单模光缆，提供万兆带宽支持；楼内使用6芯多模光缆;语音主干使用25对五类大对数电缆;数据均采用非屏蔽RＪ４５标准接口，分单、双口墙面信息插座或地插;水平区配线架采用6类标准模块化配线架，数据、语音插座均打在模块式配线架上。数据信息点、语音分开单独打配线架。为ＷLAN设备提供网络接入的接口,主要在会议室和大厅等公共部位。1.5通讯系统;本次校园的电话网系统采用运营商的虚拟网,校园的电话网主干由运营商部门负责，各单体建筑内的电话布线系统进行设计。具体参见综合布线系统。1.6校园公共广播及背景音乐系统...
