如何在gambit中提高网格质量

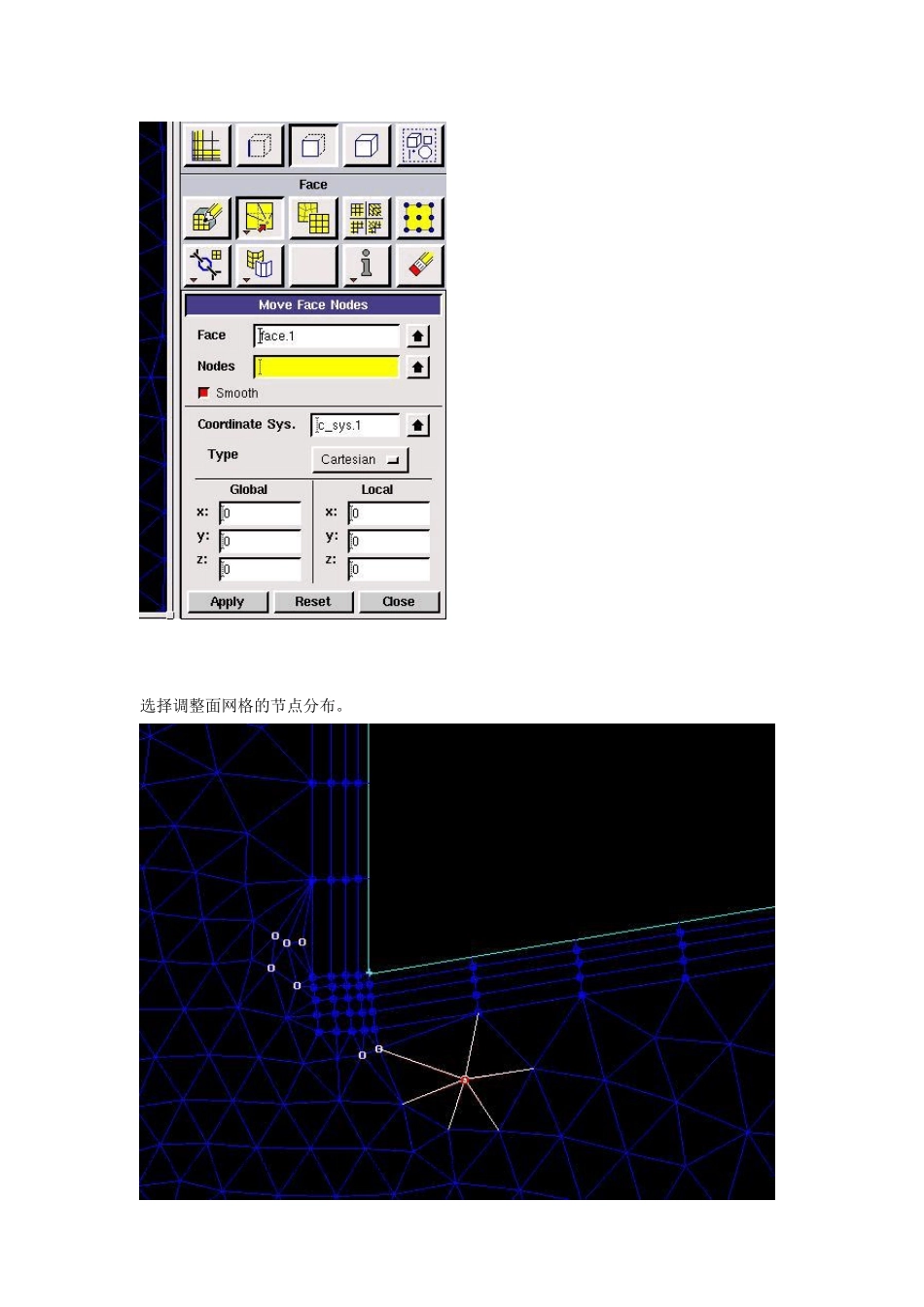

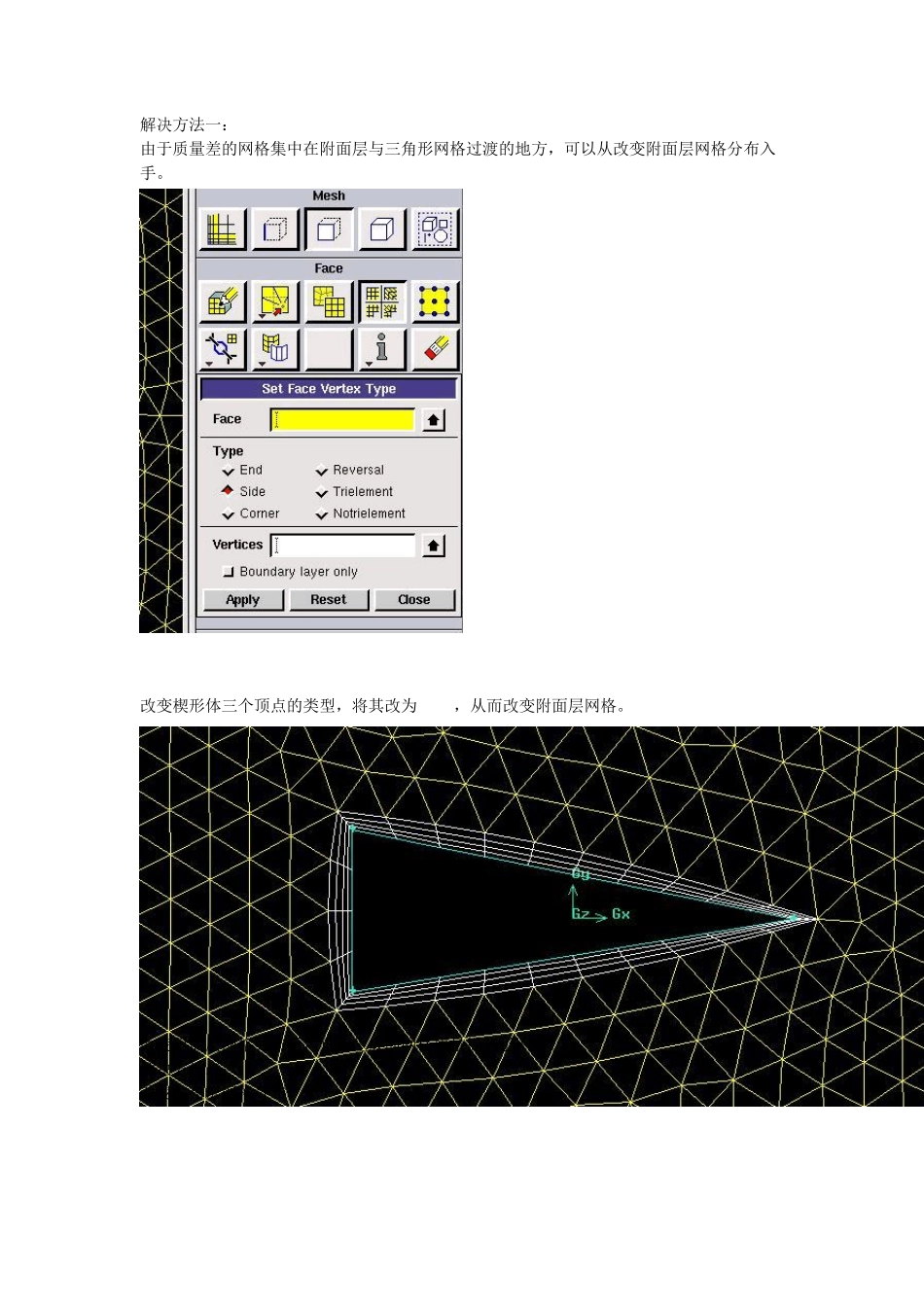

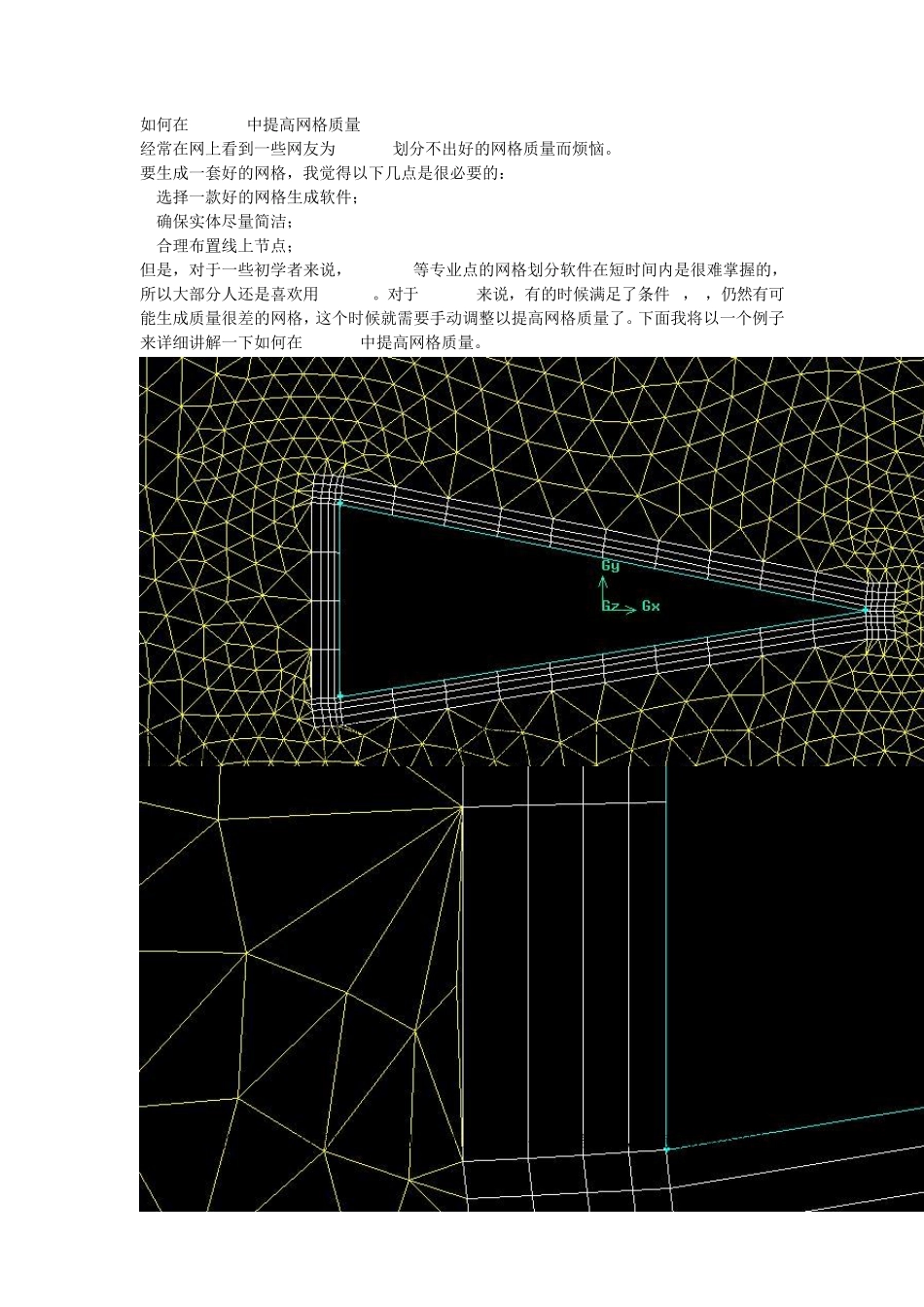

如何在gambit中提高网格质量 经常在网上看到一些网友为gambit划分不出好的网格质量而烦恼。 要生成一套好的网格，我觉得以下几点是很必要的： 1.选择一款好的网格生成软件； 2.确保实体尽量简洁； 3.合理布置线上节点； 但是，对于一些初学者来说，gridgen等专业点的网格划分软件在短时间内是很难掌握的，所以大部分人还是喜欢用 gambit。对于 gambit来说，有的时候满足了条件 2，3，仍然有可能生成质量很差的网格，这个时候就需要手动调整以提高网格质量了。下面我将以一个例子来详细讲解一下如何在gambit中提高网格质量。 这个是个简单的楔形体，包括附面层网格。该网格满足实体简单，节点的布置也合理，但是生成的网格质量很差，主要是在楔形体尾部附面层网格与三角形网格交接的地方。 该图为放大图，从中可以看出有一个网格基本上已经退化成一条线了，从而导致整个网格最大的倾斜率超过了 0.99。 解决方法一： 由于质量差的网格集中在附面层与三角形网格过渡的地方，可以从改变附面层网格分布入手。 改变楔形体三个顶点的类型，将其改为 side，从而改变附面层网格。 改变附面层网格分布后，重新生成的网格质量提高了不少。 解决方法二： 改变三角形网格分布。 选择调整面网格的节点分布。 手动调整质量差的网格的节点，使其分布合理。 通过调整后，最大倾斜率小于0.91了。该质量的网格基本上就能导入 fluent计算了，通过fluent中的 smooth/swap功能，还能进一步提高网格质量。 以上例子只是给网友一个在 gambit中调整网格的思路，希望能解决一部分人的问题。 其实，提高网格质量最好的办法就是将坏的网格 merge到好的网格中，可惜我目前还没有在gambit中发现该功能。有机会再跟大家探讨一下在 tgrid中如何用 merge功能提高网格质量。 手把手教你fluent动网格算例设置 制作该cas需要用到以下软件： gambit（做网格的，网上有的下） fluent （计算用的，网上也有的下） fluent小工具（就是可以在编译udf不用装vc的，我的blog上有的下） 计算边界定义说明： 1.生成网格，本文采用的是非结构网格，相信这个过程就不需要我赘述了吧，如果不会的话，请参阅gambit生成网格的文献。 2.将本文的udf附件（box.c）复制到你的工作文件夹（也就是你放 mesh的文件夹）。启动fluent，读入网格。选择 define/User-defined/s/compiled。如图： 在source files中 add 你的udf（也就是box.c），点击 build，然后点...
