如何用cad画图

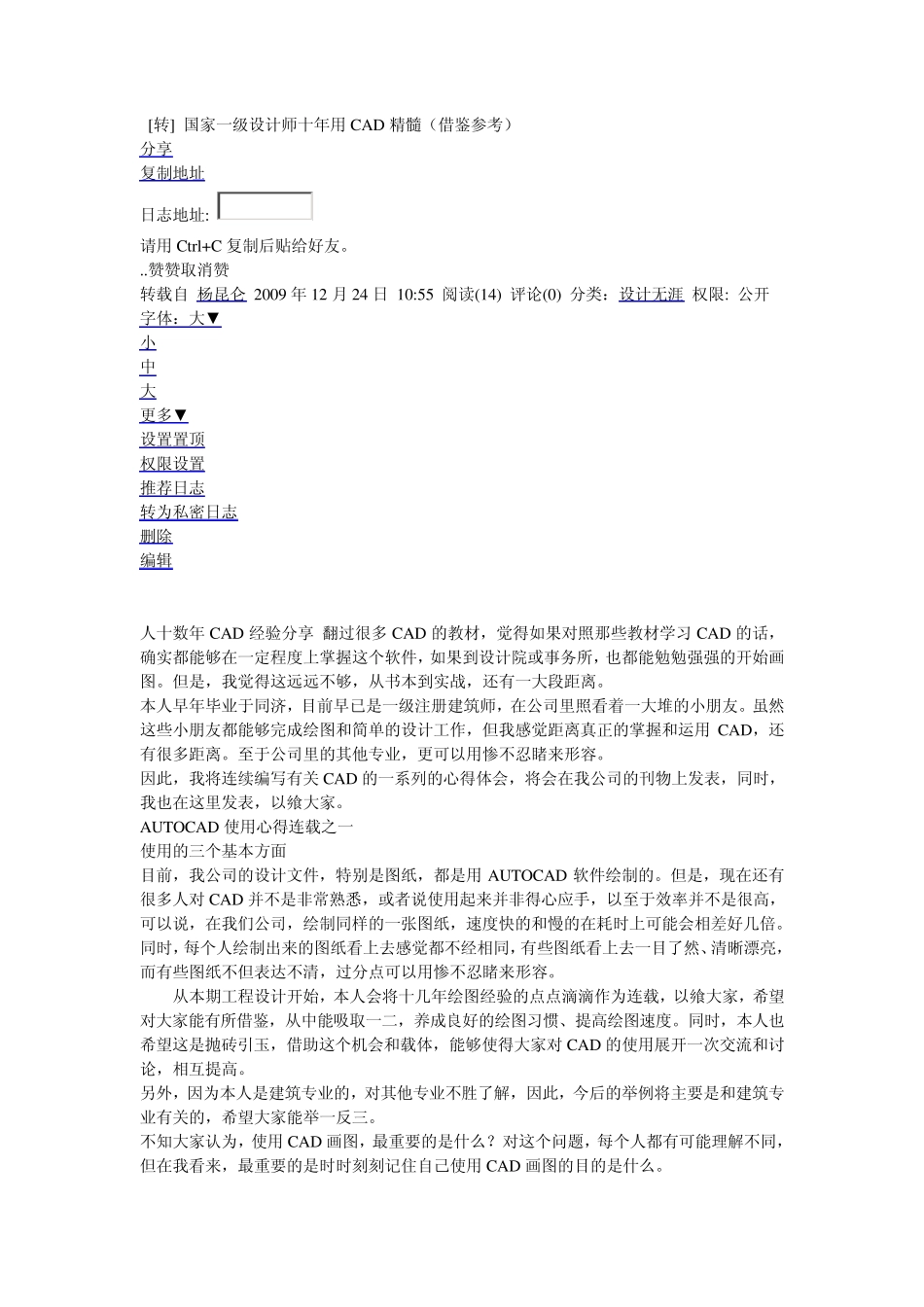

如何用cad画图_第1页
1/14

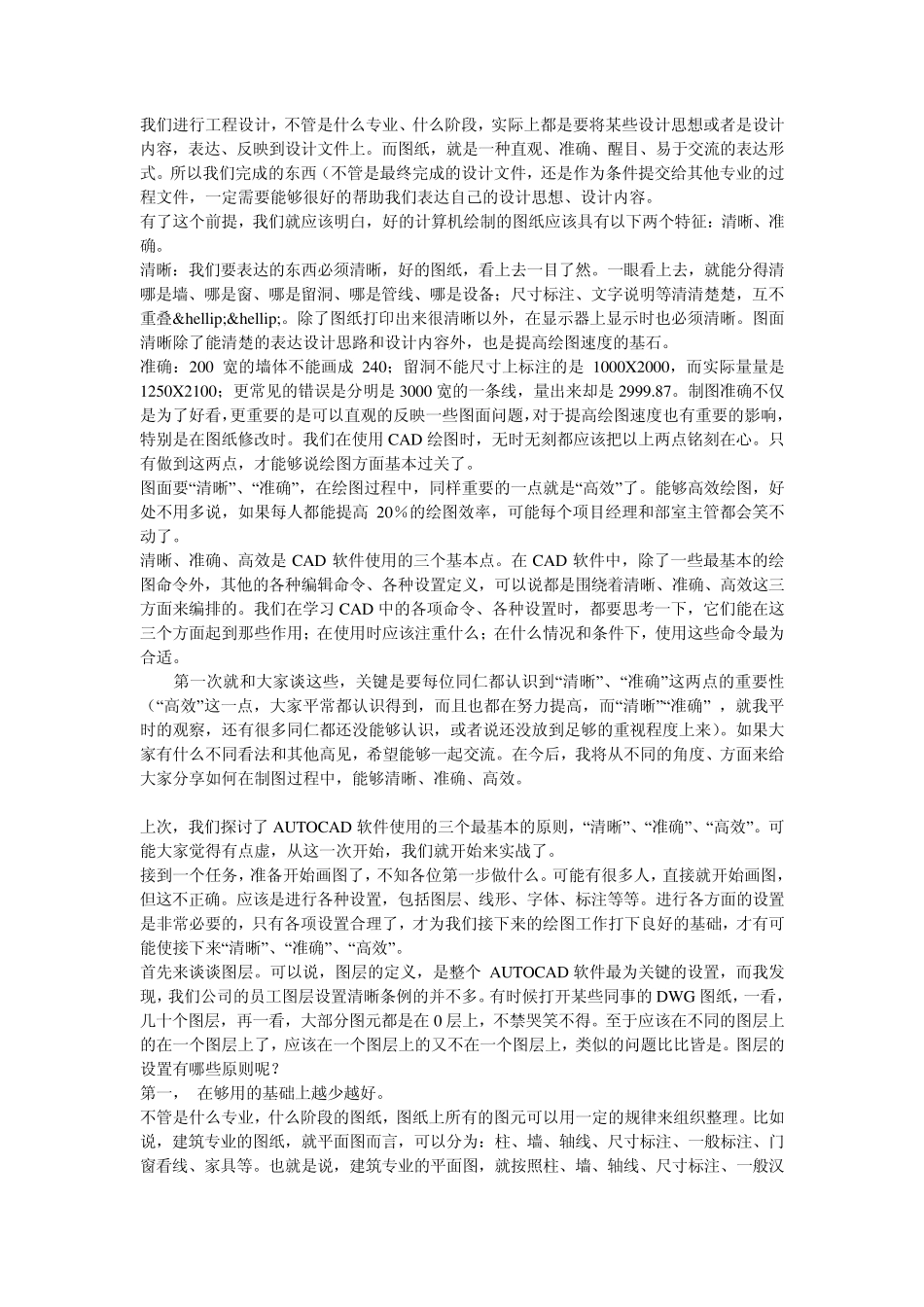

如何用cad画图_第2页
2/14
如何用cad画图_第3页
3/14
[转] 国家一级设计师十年用 CAD 精髓(借鉴参考) 分享 复制地址 日志地址: 请用 Ctrl+C 复制后贴给好友。 ..赞赞取消赞 转载自 杨昆仑 2009 年 12 月 24 日 10:55 阅读(14) 评论(0) 分类:设计无涯 权限: 公开 字体:大▼ 小 中 大 更多▼ 设置置顶 权限设置 推荐日志 转为私密日志 删除 编辑 人十数年 CAD 经验分享 翻过很多 CAD 的教材,觉得如果对照那些教材学习 CAD 的话,确实都能够在一定程度上掌握这个软件,如果到设计院或事务所,也都能勉勉强强的开始画图。但是,我觉得这远远不够,从书本到实战,还有一大段距离。 本人早年毕业于同济,目前早已是一级注册建筑师,在公司里照看着一大堆的小朋友。虽然这些小朋友都能够完成绘图和简单的设计工作,但我感觉距离真正的掌握和运用 CAD,还有很多距离。至于公司里的其他专业,更可以用惨不忍睹来形容。 因此,我将连续编写有关CAD 的一系列的心得体会,将会在我公司的刊物上发表,同时,我也在这里发表,以飨大家。 AUTOCAD 使用心得连载之一 使用的三个基本方面 目前,我公司的设计文件,特别是图纸,都是用 AUTOCAD 软件绘制的。但是,现在还有很多人对 CAD 并不是非常熟悉,或者说使用起来并非得心应手,以至于效率并不是很高,可以说,在我们公司,绘制同样的一张图纸,速度快的和慢的在耗时上可能会相差好几倍。同时,每个人绘制出来的图纸看上去感觉都不经相同,有些图纸看上去一目了然、清晰漂亮,而有些图纸不但表达不清,过分点可以用惨不忍睹来形容。 从本期工程设计开始,本人会将十几年绘图经验的点点滴滴作为连载,以飨大家,希望对大家能有所借鉴,从中能吸取一二,养成良好的绘图习惯、提高绘图速度。同时,本人也希望这是抛砖引玉,借助这个机会和载体,能够使得大家对 CAD 的使用展开一次交流和讨论,相互提高。 另外,因为本人是建筑专业的,对其他专业不胜了解,因此,今后的举例将主要是和建筑专业有关的,希望大家能举一反三。 不知大家认为,使用 CAD 画图,最重要的是什么?对这个问题,每个人都有可能理解不同,但在我看来,最重要的是时时刻刻记住自己使用 CAD 画图的目的是什么。 我们进行工程设计,不管是什么专业、什么阶段,实际上都是要将某些设计思想或者是设计内容,表达、反映到设计文件上。而图纸,就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西(不管是最终完...
