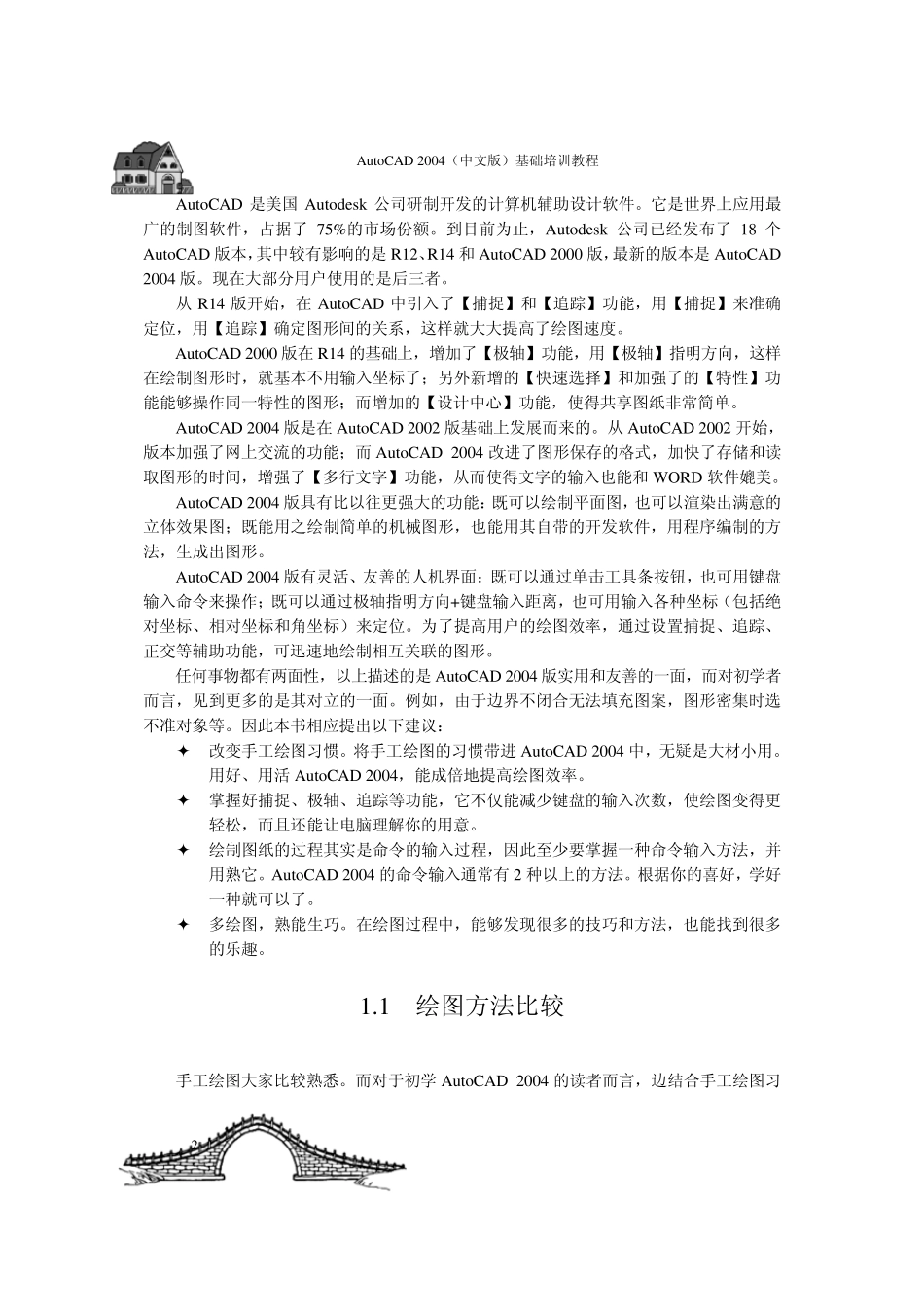

如何用CAD绘图_第2页
2/10

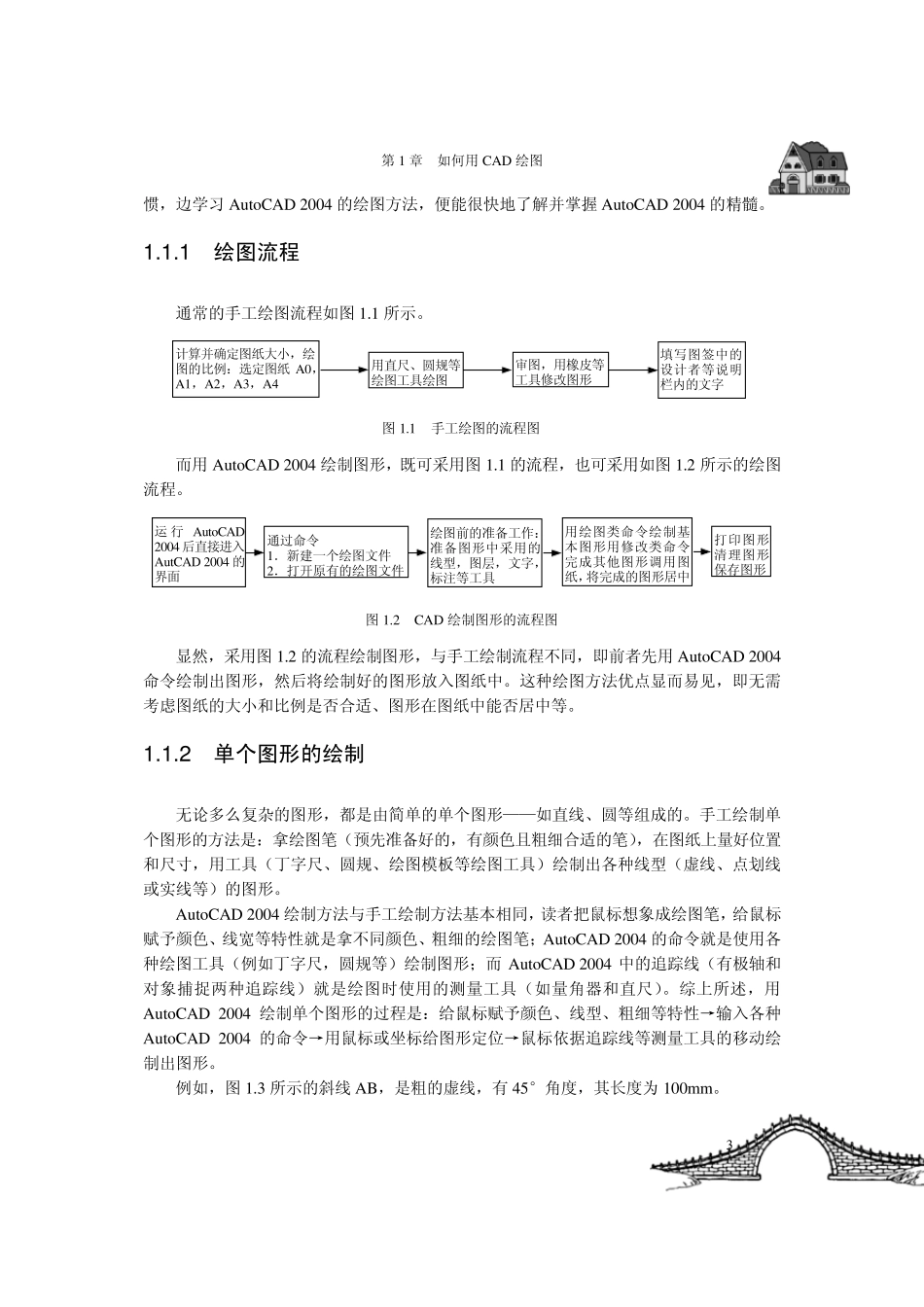

如何用CAD绘图_第3页
3/10
第1章 如何用CAD绘图  绘图方法比较  AutoCAD 2004界面  命令简介 Au toCAD 2004(中文版)基础培训教程 2 Au toCAD 是美国Au todesk 公司研制开发的计算机辅助设计软件。它是世界上应用最广的制图软件,占据了75%的市场份额。到目前为止,Au todesk 公司已经发布了18 个Au toCAD 版本,其中较有影响的是R12、R14 和 Au toCAD 2000 版,最新的版本是Au toCAD 2004 版。现在大部分用户使用的是后三者。 从 R14 版开始,在 Au toCAD 中引入了【捕捉】和【追踪】功能,用【捕捉】来准确定位,用【追踪】确定图形间的关系,这样就大大提高了绘图速度。 Au toCAD 2000 版在 R14 的基础上,增加了【极轴】功能,用【极轴】指明方向,这样在绘制图形时,就基本不用输入坐标了;另外新增的【快速选择】和加强了的【特性】功能能够操作同一特性的图形;而增加的【设计中心】功能,使得共享图纸非常简单。 Au toCAD 2004 版是在 Au toCAD 2002 版基础上发展而来的。从 Au toCAD 2002 开始,版本加强了网上交流的功能;而 Au toCAD 2004 改进了图形保存的格式,加快了存储和读取图形的时间,增强了【多行文字】功能,从而使得文字的输入也能和 WORD 软件媲美。 Au toCAD 2004 版具有比以往更强大的功能:既可以绘制平面图,也可以渲染出满意的立体效果图;既能用之绘制简单的机械图形,也能用其自带的开发软件,用程序编制的方法,生成出图形。 Au toCAD 2004 版有灵活、友善的人机界面:既可以通过单击工具条按钮,也可用键盘输入命令来操作;既可以通过极轴指明方向+键盘输入距离,也可用输入各种坐标(包括绝对坐标、相对坐标和角坐标)来定位。为了提高用户的绘图效率,通过设置捕捉、追踪、正交等辅助功能,可迅速地绘制相互关联的图形。 任何事物都有两面性,以上描述的是Au toCAD 2004 版实用和友善的一面,而对初学者而言,见到更多的是其对立的一面。例如,由于边界不闭合无法填充图案,图形密集时选不准对象等。因此本书相应提出以下建议:  改变手工绘图习惯。将手工绘图的习惯带进 Au toCAD 2004 中,无疑是大材小用。用好、用活 Au toCAD 2004,能成倍地提高绘图效率。  掌握好捕捉、极轴、追踪等功能,它不仅能减少键盘的输入次数,使绘图变得更轻松,而且还能让电脑理解你的用意。  绘制图纸的过程其实是命令的输入过程,因此至少要掌握一...
