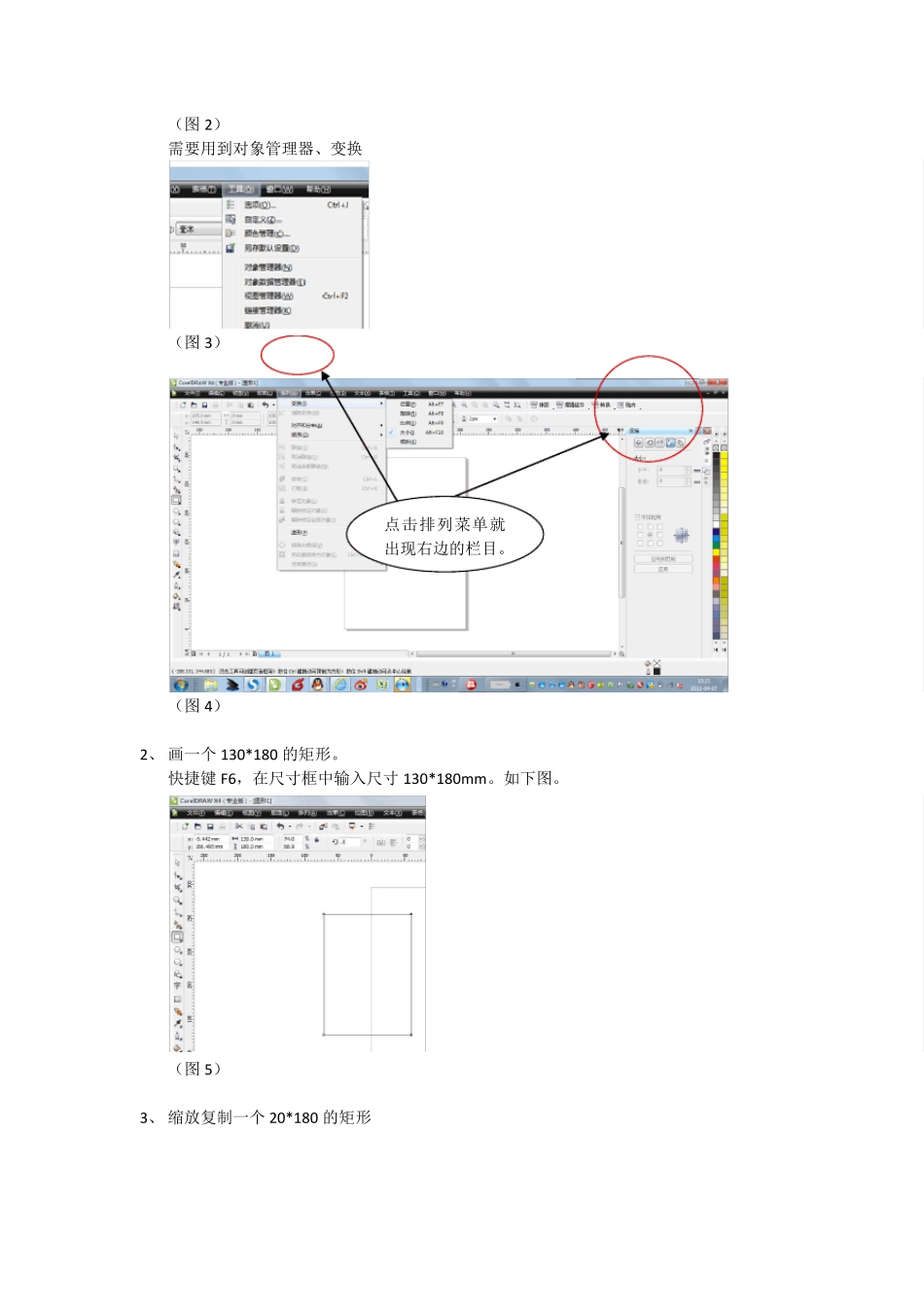

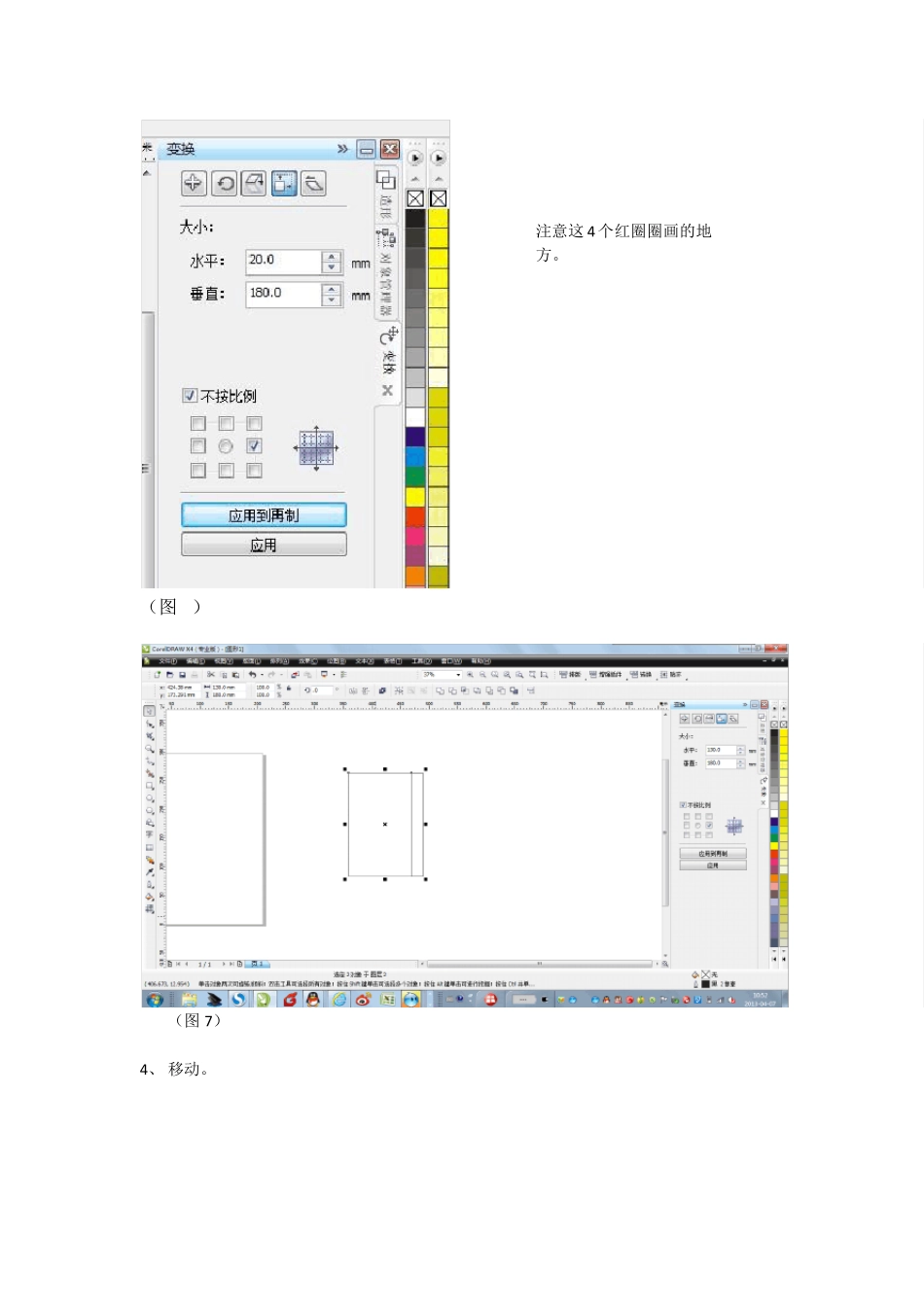

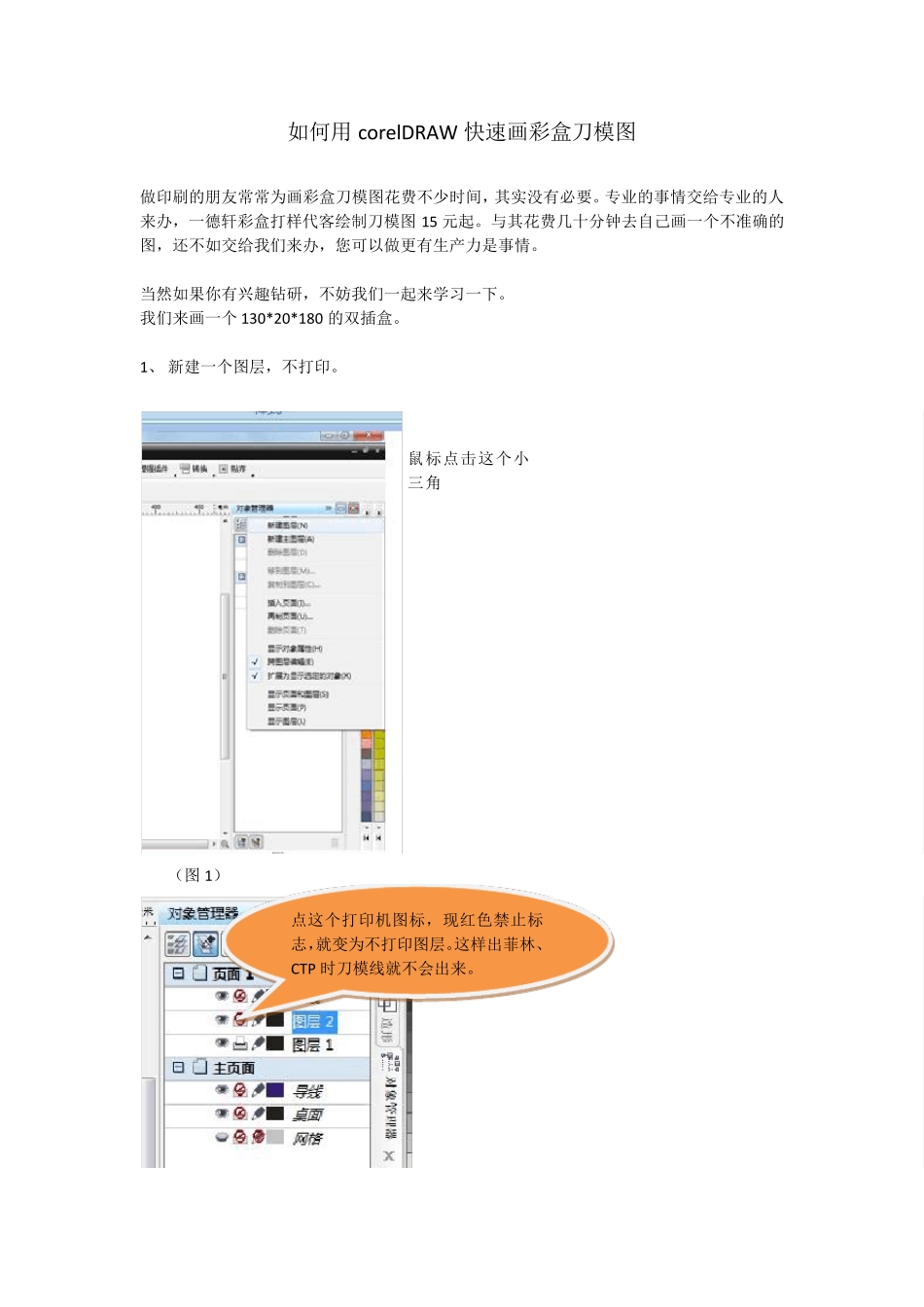

如何用corelDRAW 快速画彩盒刀模图 做印刷的朋友常常为画彩盒刀模图花费不少时间,其实没有必要。专业的事情交给专业的人来办,一德轩彩盒打样代客绘制刀模图15 元起。与其花费几十分钟去自己画一个不准确的图,还不如交给我们来办,您可以做更有生产力是事情。 当然如果你有兴趣钻研,不妨我们一起来学习一下。 我们来画一个130*20*180 的双插盒。 1、 新建一个图层,不打印。 (图1) 鼠标点击这个小三角 点这个打印机图标,现红色禁止标志,就变为不打印图层。这样出菲林、CTP 时刀模线就不会出来。 (图2) 需要用到对象管理器、变换 (图3) (图4) 2、 画一个 130*180 的矩形。 快捷键 F6,在尺寸框中输入尺寸 130*180m m 。如下图。 (图5) 3、 缩放复制一个 20*180 的矩形 点击排列菜单就出现右边的栏目。 (图6) (图7) 4、 移动。 注意这 4个红圈圈画的地方。 (图8) 5、 选中这两个矩形,移动复制。 (图9) 6、 再选中左边 130*180 的矩形,缩放复制一个 130*20 的矩形;向上移动这个矩形。 (图10) (图11) 7、 再复制一个 130*15 的矩形,向上移动 15m m 。 (图12) 8、 做圆角。 (图13) A,选中上面的矩形,转曲。(图13) B,选中矩形上方的两个要做圆角的节点。 C,从菜单选择“窗口-泊坞窗-圆角/扇形角/倒角”(图14) D,如下图提示,倒角10m m 。(图15) (图14) (图15) 9、 做粘位。 按照步骤 3 的做法,变换负责一个 15m m *180m m 的矩形,(图16),向左移动(图17) 把键盘移动量改为 10m m (图18);选中左边的矩形转曲,然后用键盘上下键,把矩形调整为(图19)的样子。 (图 16) (图 17) (图 18) (图19) 10、 细节修改,做扣位。 (图20) 11、 做两边的耳朵。 A、依旧是用变换、复制、移动的方法得到一个小矩形,然后用造型工具做成(图21)的样子。 B、让后用复制、移动、对齐命令放到四个角(图22) C、把盖子复制、移动、对齐、镜像,(图23) 盒子就大功告成了。 在这条线距离左右两边 10m m的地方各添加两个节点,然后选中中间的两个节点,用键盘向下方向键移动 1m m 。这一点非常重要,可以防止盒盖弹出来,是一德轩的秘诀哦。 (图 21) (图 22) (图 23)
