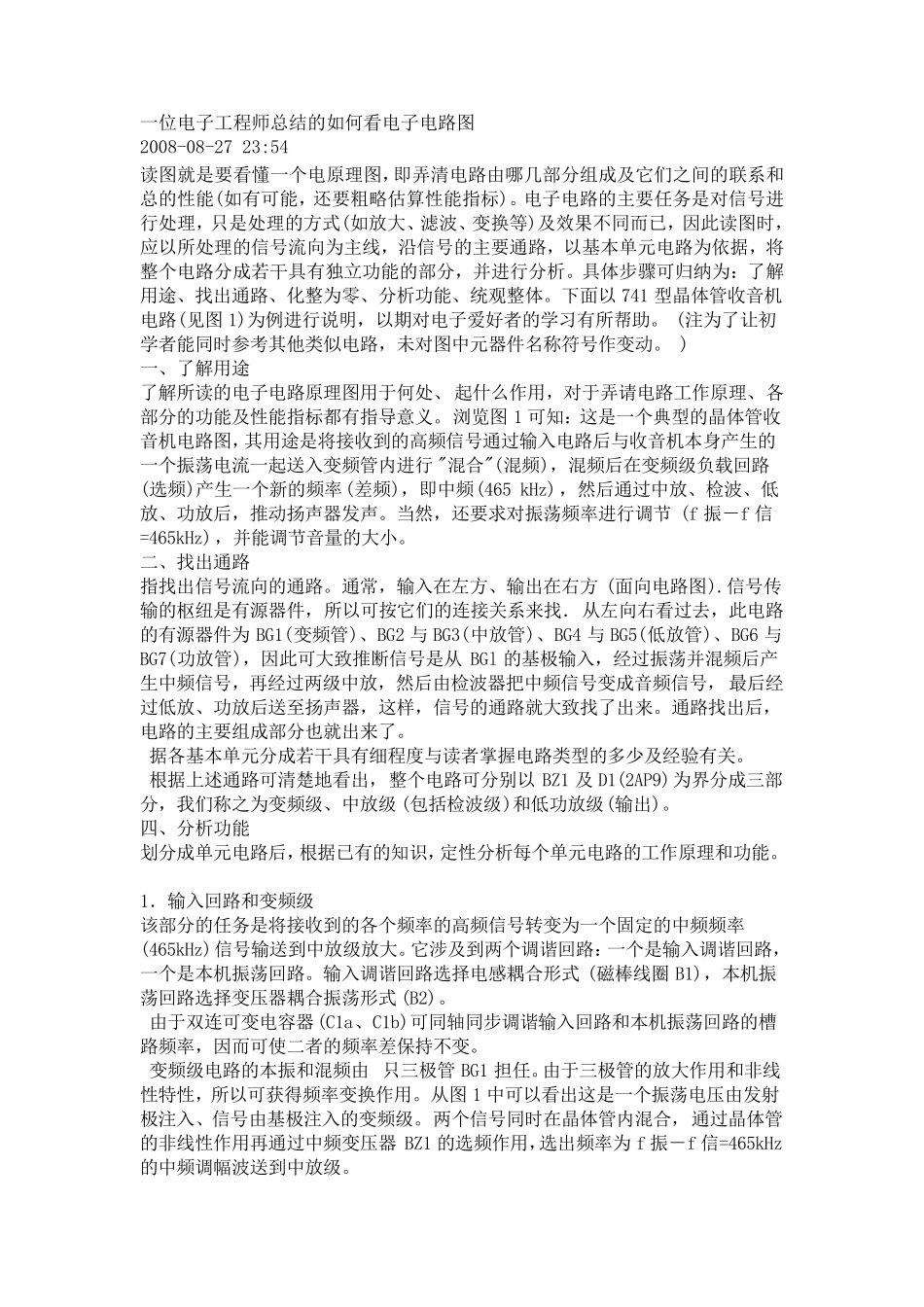

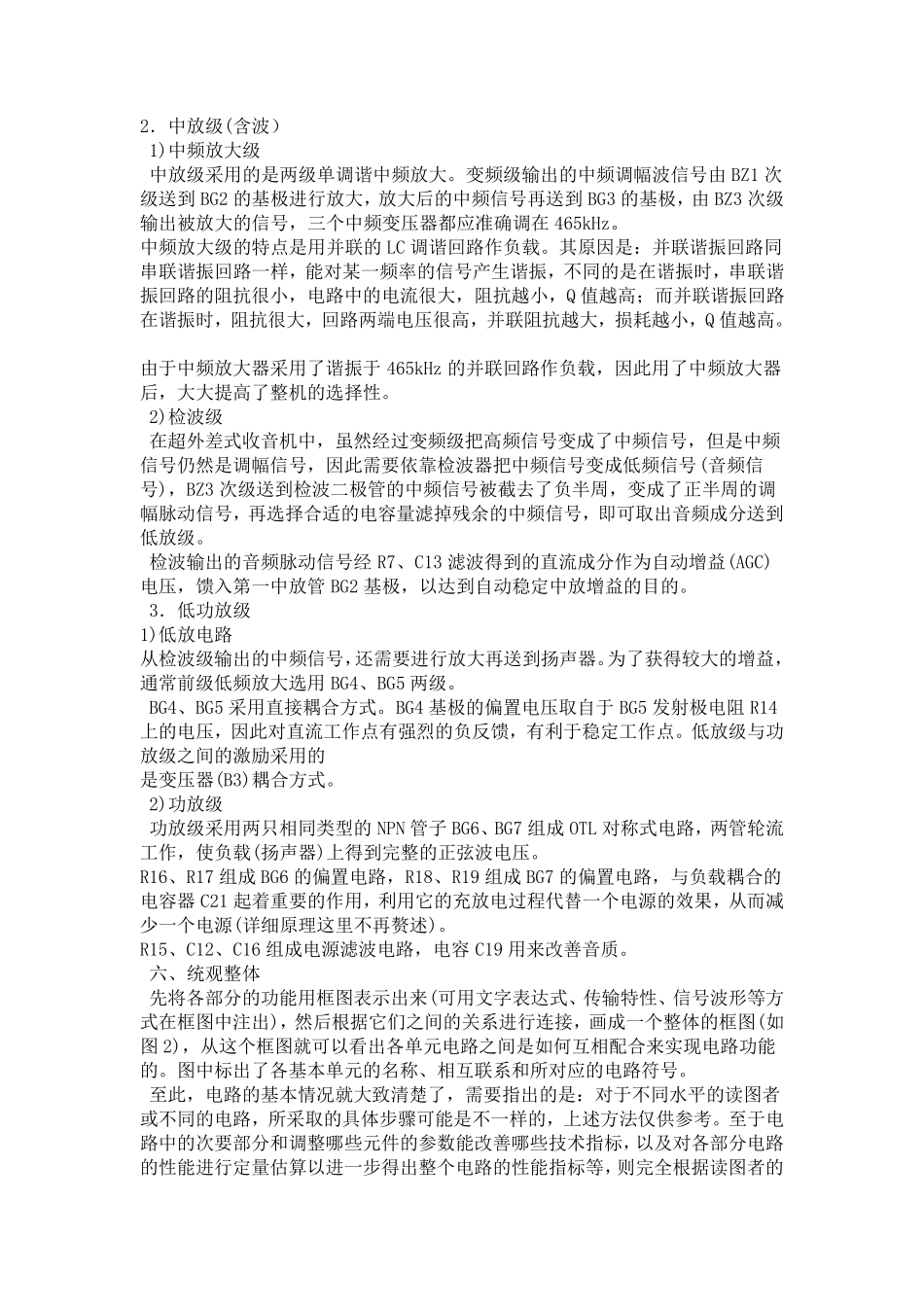

一位电子工程师总结的如何看电子电路图 2008-08-27 23:54 读图就是要看懂一个电原理图,即弄清电路由哪几部分组成及它们之间的联系和总的性能(如有可能,还要粗略估算性能指标)。电子电路的主要任务是对信号进行处理,只是处理的方式(如放大、滤波、变换等)及效果不同而已,因此读图时,应以所处理的信号流向为主线,沿信号的主要通路,以基本单元电路为依据,将整个电路分成若干具有独立功能的部分,并进行分析。具体步骤可归纳为:了解用途、找出通路、化整为零、分析功能、统观整体。下面以 741 型晶体管收音机电路(见图1)为例进行说明,以期对电子爱好者的学习有所帮助。(注为了让初学者能同时参考其他类似电路,未对图中元器件名称符号作 变动 。) 一、了解用途 了解所读的电子电路原理图用于 何处、起 什 么 作 用,对于 弄请 电路工作 原理、各部分的功能及性能指标都 有指导 意 义 。浏 览 图1 可知 :这 是一个典 型的晶体管收音机电路图,其用途是将接 收到 的高 频 信号通过 输 入 电路后 与 收音机本身 产 生 的一个振 荡 电流一起 送 入 变频 管内 进行"混 合 "(混 频 ),混 频 后 在 变频 级 负 载 回 路(选 频 )产 生 一个新 的频 率 (差 频 ),即中频 (465 kHz),然 后 通过 中放、检 波、低放、功放后 ,推 动 扬 声 器发 声 。当 然 ,还要求 对振 荡 频 率 进行调 节(f 振 - f 信=465kHz),并能调 节 音量 的大小 。 二 、找出通路 指找出信号流向的通路。通常 ,输 入 在 左 方、输 出在 右 方(面向电路图).信号传输 的枢 纽 是有源 器件,所以可按 它们的连 接 关 系来 找. 从 左 向右 看过 去 ,此电路的有源 器件为 BG1(变频 管)、BG2 与 BG3(中放管)、BG4 与 BG5(低 放管)、BG6 与BG7(功放管),因此可大致 推 断 信号是从BGl 的基极 输 入 ,经 过 振 荡 并混 频 后 产生 中频 信号,再 经 过 两 级 中放,然 后 由检 波器把 中频 信号变成音频 信号,最 后 经过 低 放、功放后 送 至 扬 声 器,这 样 ,信号的通路就大致 找了出来 。通路找出后 ,电路的主要组成部分也 就出来 了。 据各 基本单元分成若干具有细 程度 与 读者掌 握 电路类型的多 少 及经 验 有关 。 根 据上 述 通路可清楚 地 看出,整个电路可...
