如何调整光驱激光头功率

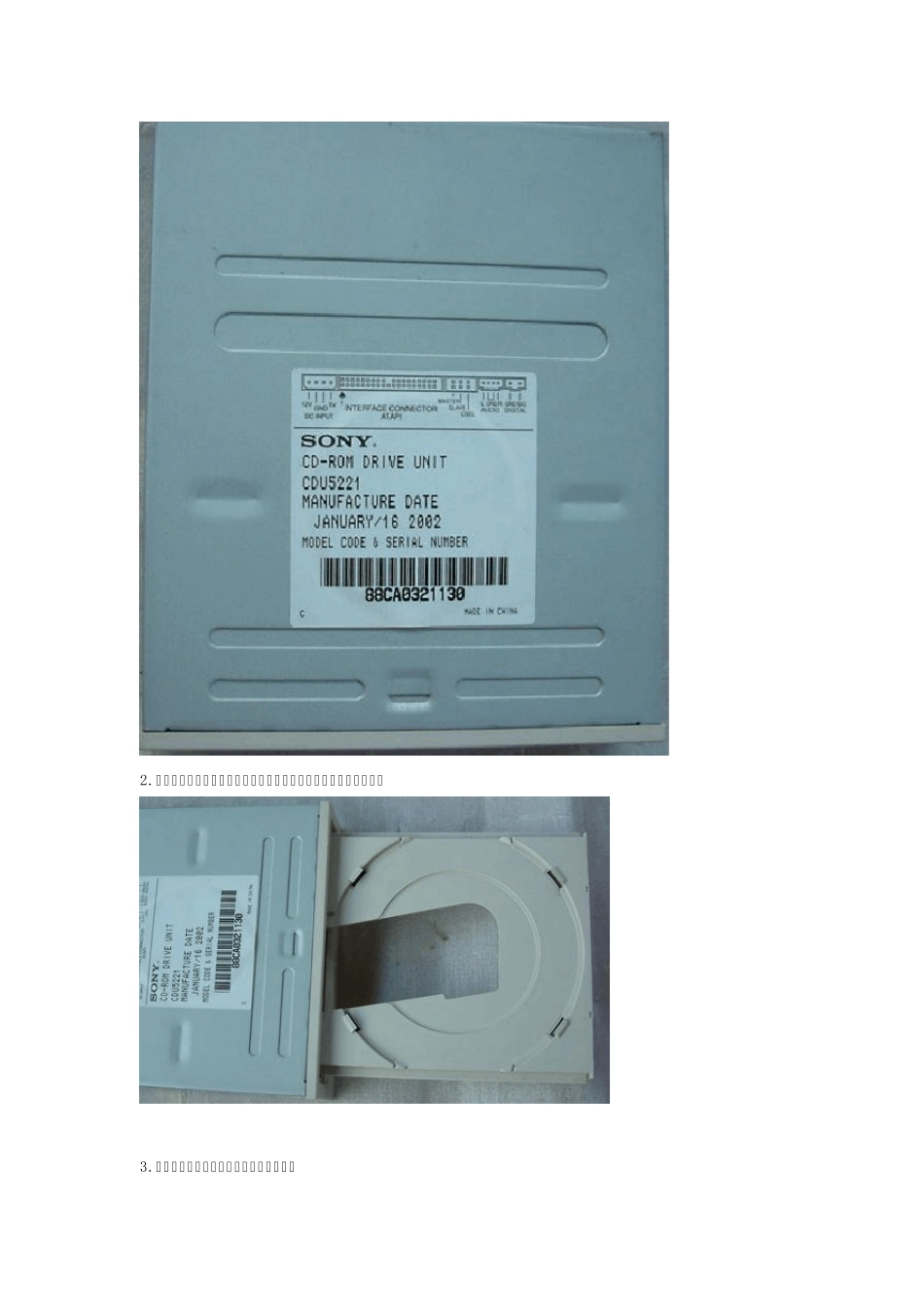

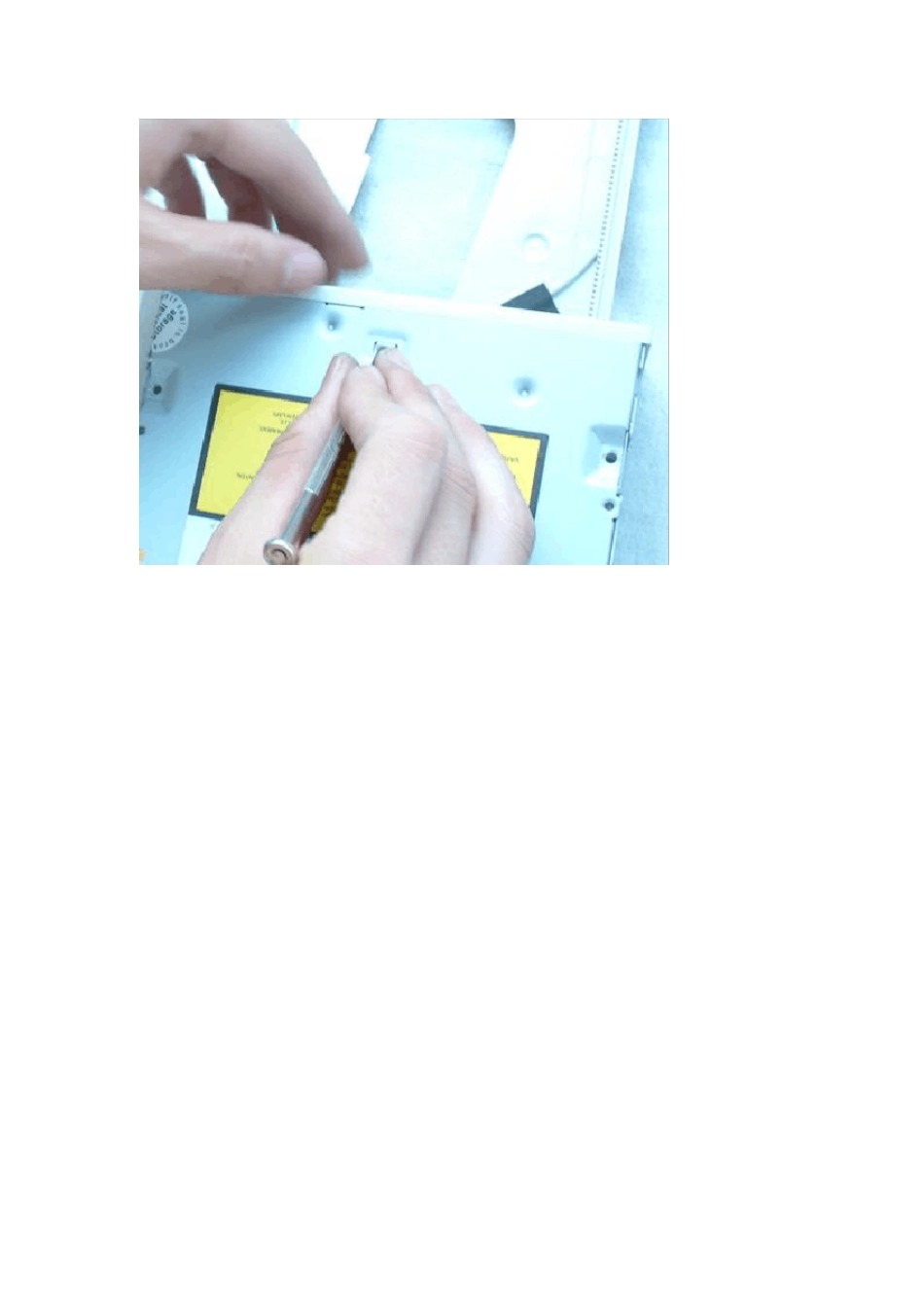

[原创] 图文详尽解说：如何调整光驱激光头功率 图文详尽解说：如何调整光驱激光头功率 ] 很多光驱在用了一年左右时，都会出现不同程度上的读盘能力下降的问题。大多是光头老化，发射的激光束功率不足所致。 对于这样的问题，目前除了清洁光头透镜和调节光头电位器以外，尚无更好的解决办法（买新的除外^_^），虽说这样做有损光驱的 光头寿命，但总比不能用要好吧。这篇文章很详细，图文并茂。感谢原文作者，转贴我做了一定的删改。 凡是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。这种情况越来越越严重，最后 干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。其实，光驱 读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的 发射能力也逐渐下降，最后导致无法读盘。对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光 头的发射功率就OK 了。 今天，我就详细介绍一下如何用万用表来调整激光头的功率。 1.打开光驱的外壳。以索尼CDU5221 光驱为例。 2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。 3.用小螺丝刀按下塑料销子，取下前面板。 4.取下底板。 5.小心的取下上盖板。 6.下图就是我们通常所说的激光头。实际我们看到的是透镜，实际激光头在透镜下方。 激光头组件的放大图： 7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。 8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。在下方靠近柔性电缆的位置就是光头功率调节 电位器。 9.下图就是电位器的实物图。注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的 两个引脚的阻值的变化。 10.用万用表测量功率调节电位器的当前阻值的大小。 11.观察万用表的表头读数，为919OHM。 12.使用小十字螺丝刀，向顺时针方向，轻轻旋转5－ 10 度。 13.再用万用表测试电位器的电阻值 14.读其数值，应为原数值的2/3 最好，图示读得的数值为666OHM。 如果过大或过小，再调再测，直到符合要求为止。 15.再用无水酒精清洗透镜后，把光驱按拆卸的反顺序装好，加电试机，一般情况下，光驱的读盘性能有很大的提高，和新 光驱差不多。 有的杂志介绍不能使用无水酒...
