如何验收涂装设备

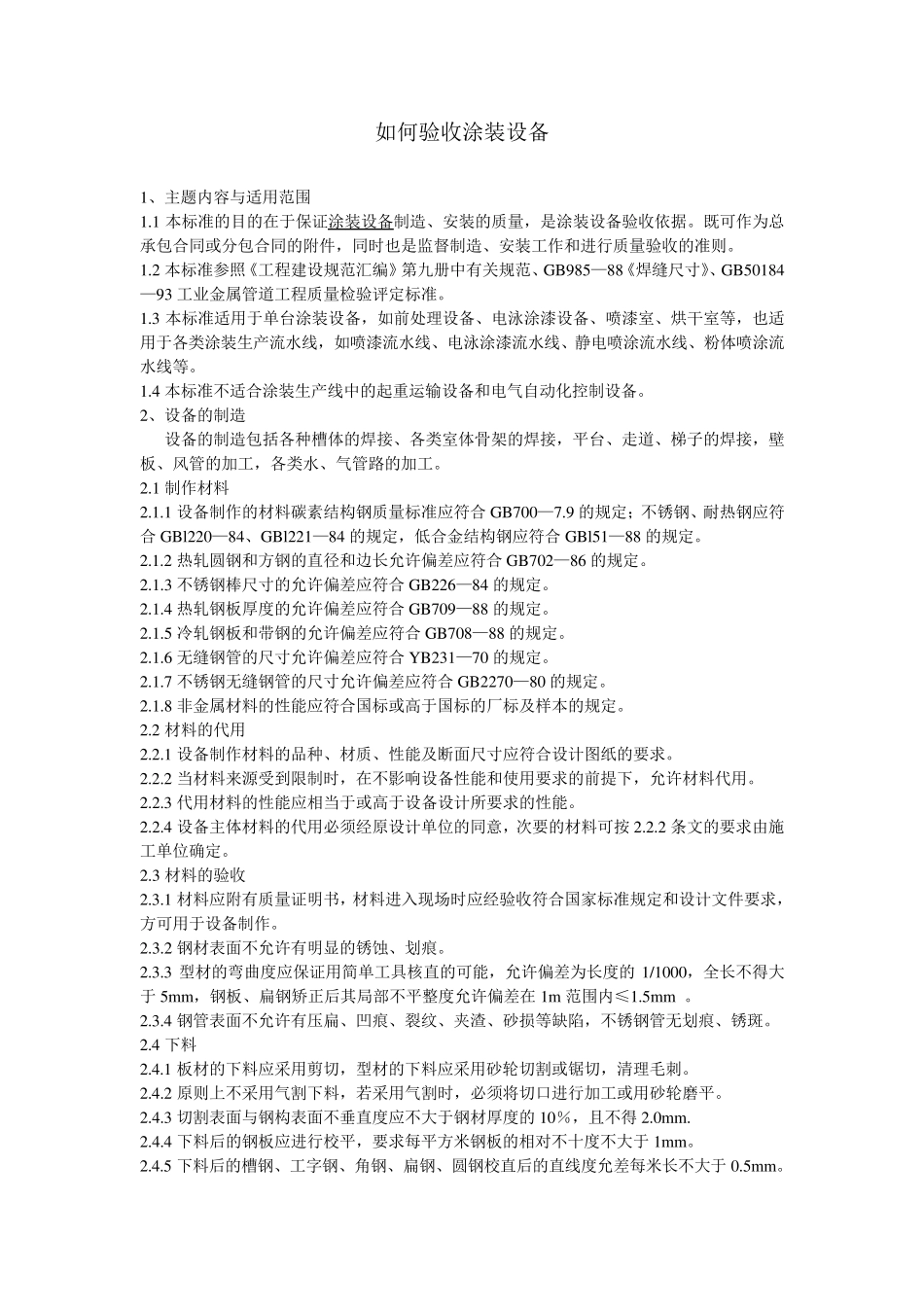

如何验收涂装设备 1、主题内容与适用范围 1.1 本标准的目的在于保证涂装设备制造、安装的质量，是涂装设备验收依据。既可作为总承包合同或分包合同的附件，同时也是监督制造、安装工作和进行质量验收的准则。 1.2 本标准参照《工程建设规范汇编》第九册中有关规范、GB985—88《焊缝尺寸》、GB50184—93 工业金属管道工程质量检验评定标准。 1.3 本标准适用于单台涂装设备，如前处理设备、电泳涂漆设备、喷漆室、烘干室等，也适用于各类涂装生产流水线，如喷漆流水线、电泳涂漆流水线、静电喷涂流水线、粉体喷涂流水线等。 1.4 本标准不适合涂装生产线中的起重运输设备和电气自动化控制设备。 2、设备的制造 设备的制造包括各种槽体的焊接、各类室体骨架的焊接，平台、走道、梯子的焊接，壁板、风管的加工，各类水、气管路的加工。 2.1 制作材料 2.1.1 设备制作的材料碳素结构钢质量标准应符合GB700—7.9 的规定；不锈钢、耐热钢应符合GBl220—84、GBl221—84 的规定，低合金结构钢应符合GBl51—88 的规定。 2.1.2 热轧圆钢和方钢的直径和边长允许偏差应符合GB702—86 的规定。 2.1.3 不锈钢棒尺寸的允许偏差应符合GB226—84 的规定。 2.1.4 热轧钢板厚度的允许偏差应符合GB709—88 的规定。 2.1.5 冷轧钢板和带钢的允许偏差应符合GB708—88 的规定。 2.1.6 无缝钢管的尺寸允许偏差应符合YB231—70 的规定。 2.1.7 不锈钢无缝钢管的尺寸允许偏差应符合GB2270—80 的规定。 2.1.8 非金属材料的性能应符合国标或高于国标的厂标及样本的规定。 2.2 材料的代用 2.2.1 设备制作材料的品种、材质、性能及断面尺寸应符合设计图纸的要求。 2.2.2 当材料来源受到限制时，在不影响设备性能和使用要求的前提下，允许材料代用。 2.2.3 代用材料的性能应相当于或高于设备设计所要求的性能。 2.2.4 设备主体材料的代用必须经原设计单位的同意，次要的材料可按 2.2.2 条文的要求由施工单位确定。 2.3 材料的验收 2.3.1 材料应附有质量证明书，材料进入现场时应经验收符合国家标准规定和设计文件要求，方可用于设备制作。 2.3.2 钢材表面不允许有明显的锈蚀、划痕。 2.3.3 型材的弯曲度应保证用简单工具核直的可能，允许偏差为长度的1/1000，全长不得大于5m m ，钢板、扁钢矫正后其局部不平整度允许偏差在1m 范围内≤1.5m m 。 2.3.4 钢管表面不允许有压扁、凹痕、裂纹、夹渣、砂损等缺陷，不锈...
