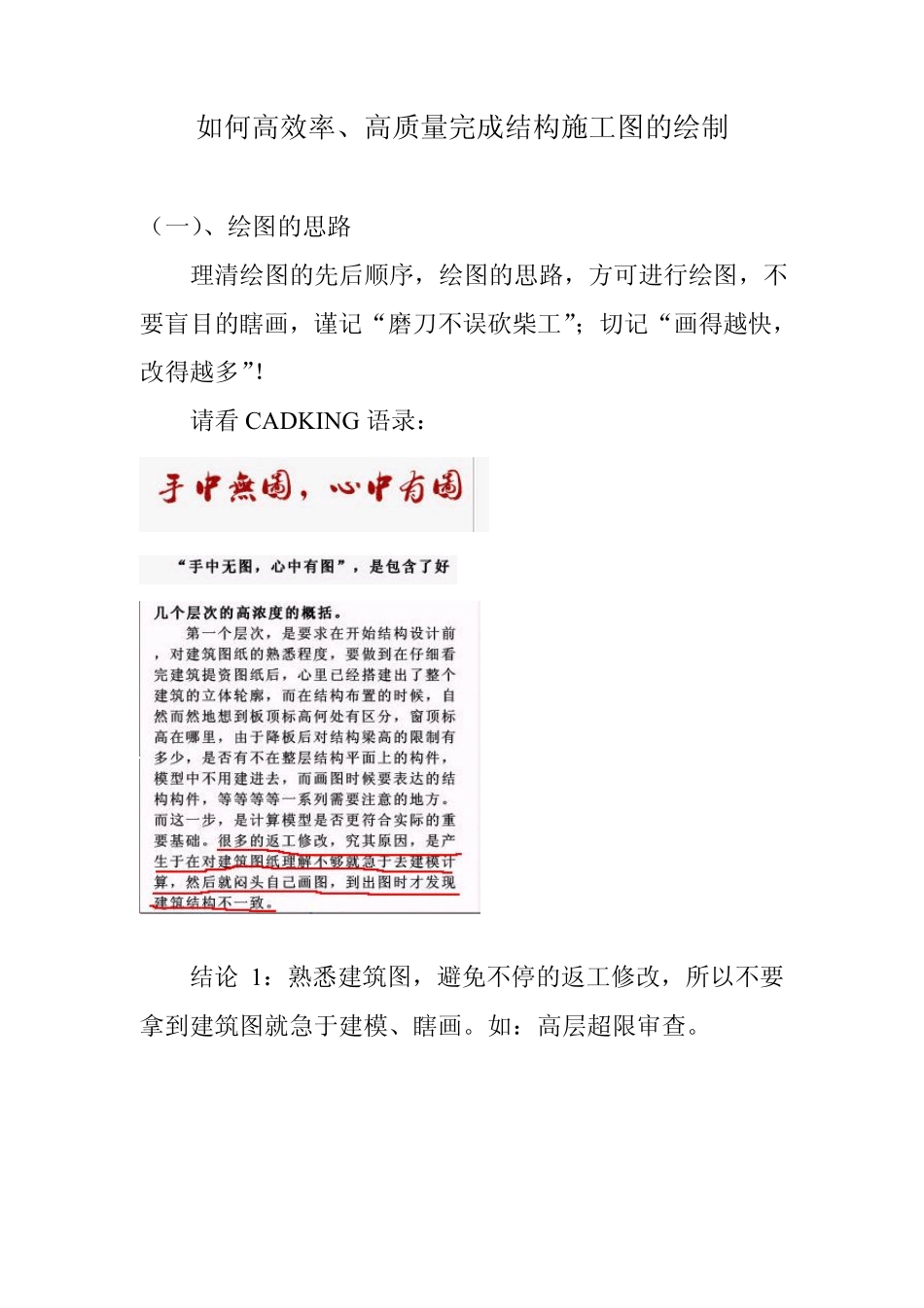

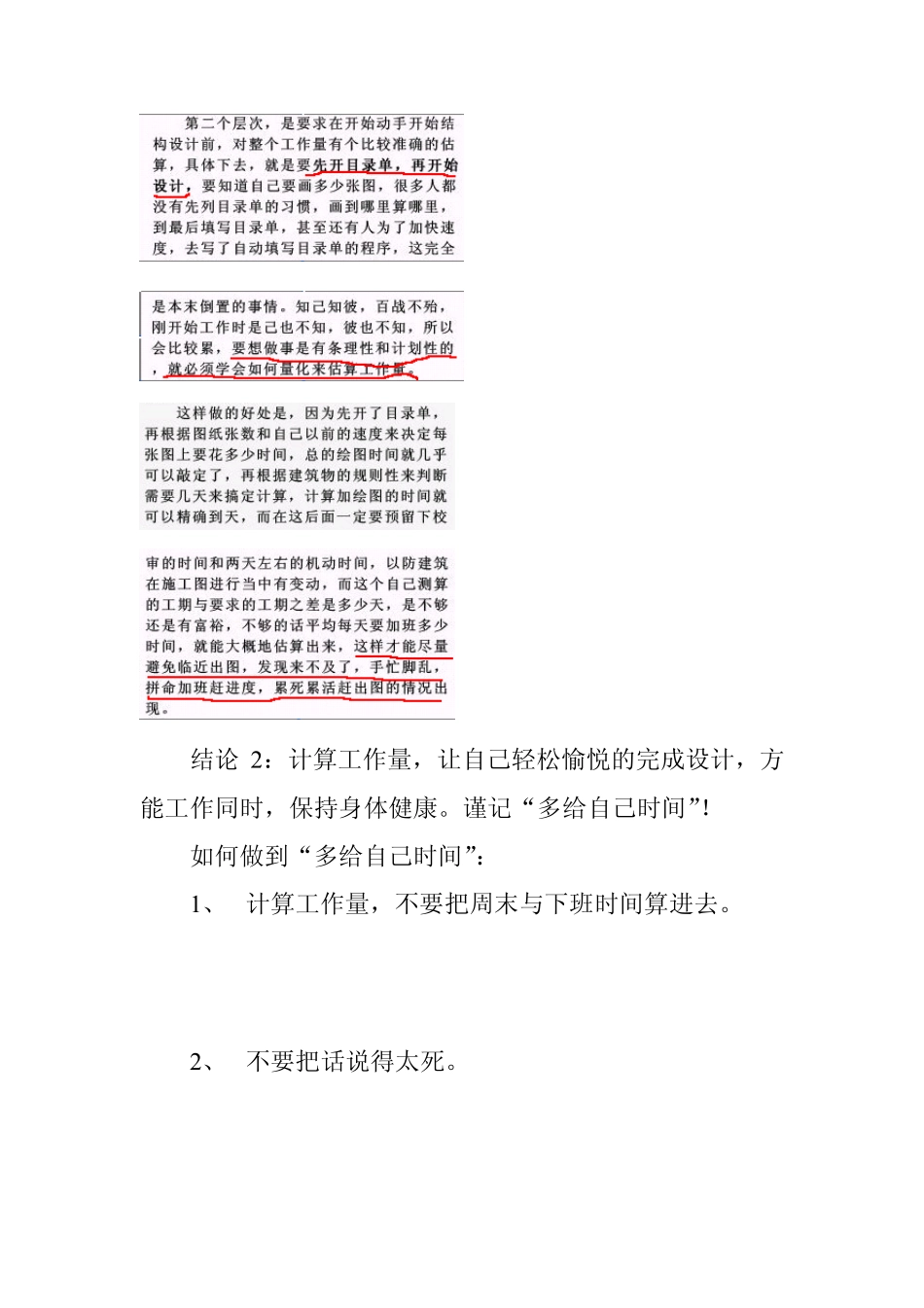

如何高效率、高质量完成结构施工图的绘制 （一）、绘图的思路 理清绘图的先后顺序，绘图的思路，方可进行绘图，不要盲目的瞎画，谨记“磨刀不误砍柴工”；切记“画得越快，改得越多”！ 请看 CADKING 语录： 结论 1：熟悉建筑图，避免不停的返工修改，所以不要拿到建筑图就急于建模、瞎画。如：高层超限审查。 结论 2：计算工作量，让自己轻松愉悦的完成设计，方能工作同时，保持身体健康。谨记“多给自己时间”！ 如何做到“多给自己时间”： 1、 计算工作量，不要把周末与下班时间算进去。 2、 不要把话说得太死。 结论 3：1、先套图框，再画图，确定画图比例。 2、在建筑图上进行结构布置，再将结构布置转为PKPM 模型。 3、做到建筑图在心中，结构图在手中，用手中的去对心中的，快速设计不是梦想。 结论 4：1、更改复杂的常用命令为简单的适合自己的 2、开机自动加载常用插件 3、遇到机械操作，不要慌，先看有无快捷方法。 结论 5： 1、 在抗震设计中，盲目放大钢筋不一定好，工程师应该心中有数，就像一个将军排兵布阵一样，有主力部队，当然也有炮灰。谨记“过尤不及，并不是越强越好，而是合适就好”！ 2、 谨记“画图烦，施工更烦”！简单就好 结论 6：不想收改图费的，请忽略此条（有点市侩了，但也是现实）；想当初本人无经验，屡受甲方改图摧残，还好院长比较照顾我。 附：大面积建筑群，有效提高工作效率的方法 可采用 CADKING 的《混凝土结构平面整体批量建模绘图法》 方法内容参看： 结论 7：该法可适用于多栋建筑同时建模，比如：层数一样，层高一样，墙体材料一样，只有建筑平面不同，对付这样的工程，可在一张 DW G 内画出不同的建筑物梁柱布置，转换后，梁上线荷载只需要定义一次，待输入完所有梁载后再将模型拷贝至不同目录后分别拆分计算，可大大提高工作效率。（但需注意，拆分后，梁载会出现很多另类的，那些均可完全删除，不必理会） 以上内容出自此书： 总结论：真正的效率，来源于思路，思路也是一种良好的习惯。结合《功夫》，思路类似于内力，技巧是招式。内力深厚，即便无招，也无敌。 （二）、绘图的流程及技巧 懒人就会花很多时间去想怎么懒一点，再懒一点。很不幸，我也是这类人。其实在有了思路之后，技巧的重要性也就不这么重要了。 一、结构图纸的表达内容和编号应和施工步骤一致，如下图 图一 高层建筑尽量不用 A 0 图纸，施工不安全，可调整绘图比例，采...
