威纶通和温控器RS485

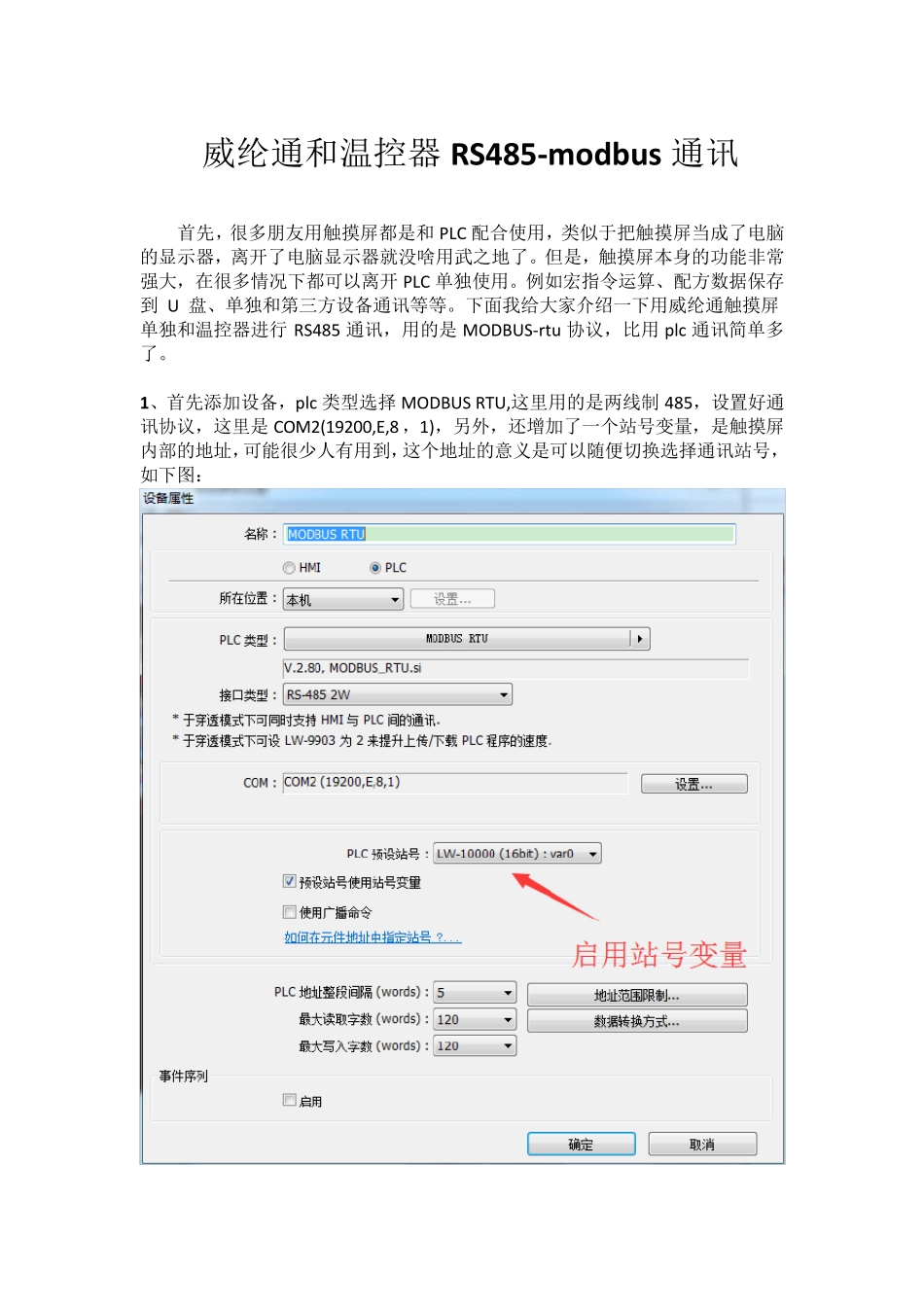

威纶通和温控器RS485_第1页
1/6

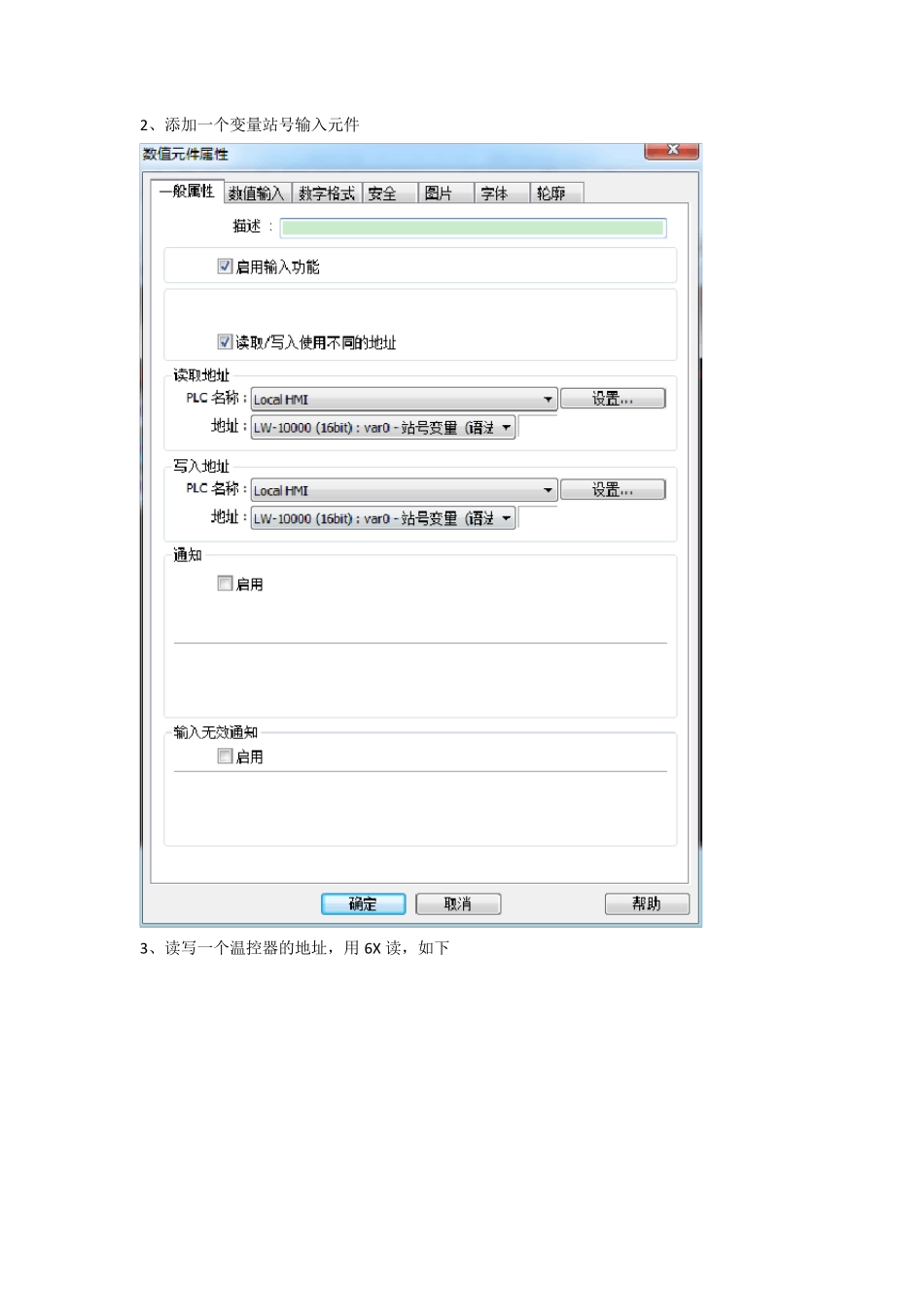

威纶通和温控器RS485_第2页
2/6

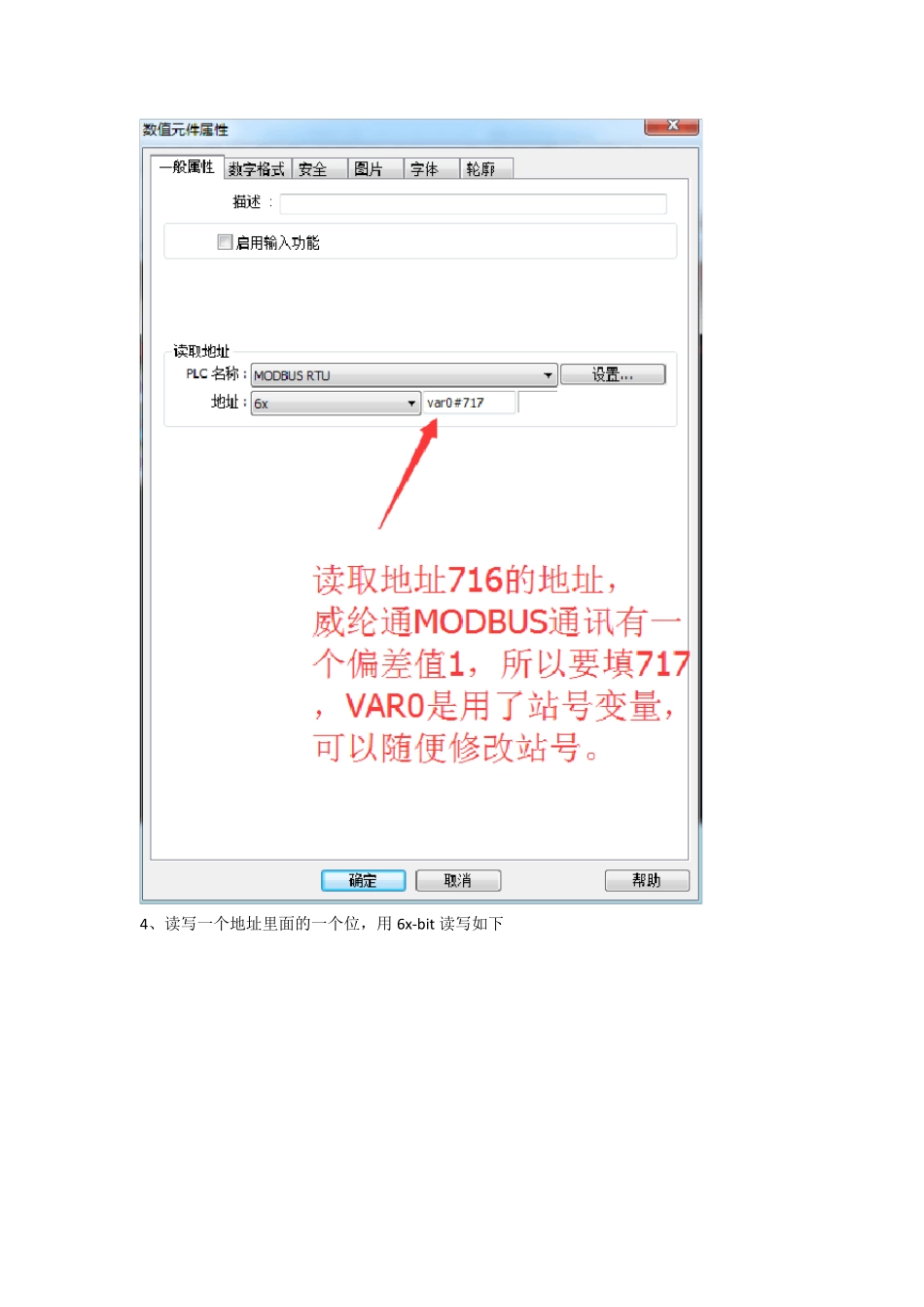

威纶通和温控器RS485_第3页
3/6
威纶通和温控器RS485-modbus 通讯 首先,很多朋友用触摸屏都是和PLC 配合使用,类似于把触摸屏当成了电脑的显示器,离开了电脑显示器就没啥用武之地了。但是,触摸屏本身的功能非常强大,在很多情况下都可以离开PLC 单独使用。例如宏指令运算、配方数据保存到 U 盘、单独和第三方设备通讯等等。下面我给大家介绍一下用威纶通触摸屏单独和温控器进行 RS485 通讯,用的是MODBUS-rtu 协议,比用plc 通讯简单多了。 1、首先添加设备,plc 类型选择 MODBUS RTU,这里用的是两线制 485,设置好通讯协议,这里是COM2(19200,E,8 ,1),另外,还增加了一个站号变量,是触摸屏内部的地址,可能很少人有用到,这个地址的意义是可以随便切换选择通讯站号,如下图: 2、添加一个变量站号输入元件 3、读写一个温控器的地址,用 6X 读,如下 4、读写一个地址里面的一个位,用 6x-bit 读写如下 5 、简单的画面就出来了 6 、威纶通的读写地址和意思在说明书上有,下面是几个截图 好了,以上就是威纶通和温控器的通讯说明讲解了,手头上有条件的朋友都可以玩玩。第三方设备不一定是要温控器,只要是能通讯的设备就可以了。
