化工原理课程设计任务书2011VIP免费

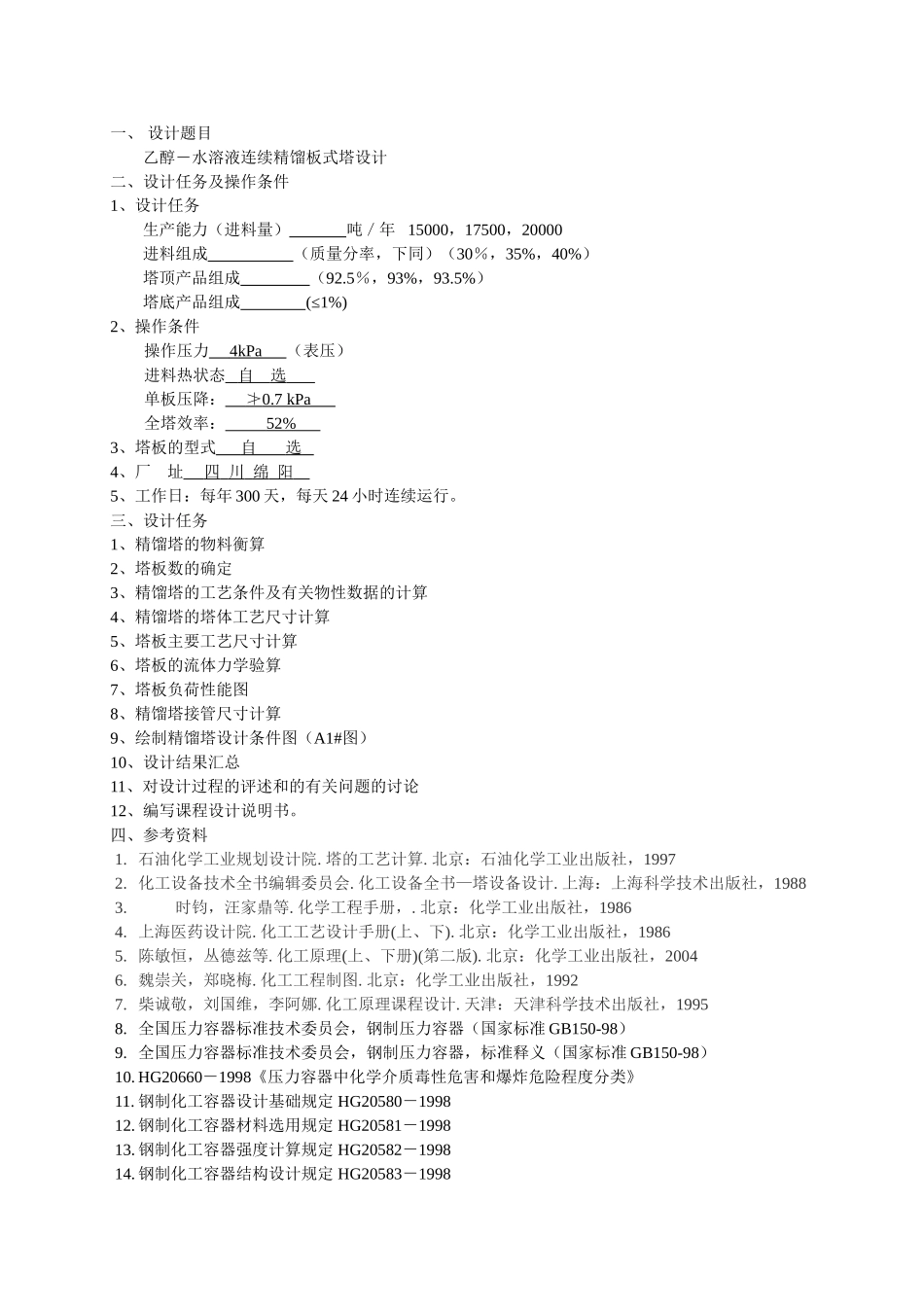

化工原理课程设计任务书列管式换热器设计任务书一．设计题目：用水冷却煤油产品的多程列管式换热器设计用水冷却热水的列管式换热器设计二．设计原始数据1、煤油处理量（10t/h，15t/h，20t/h）进口温度（140℃）出口温度（60℃，40℃，20℃）2、冷却水进口温度（30℃，35℃）出口温度（40℃，50℃）允许的压降：不大于105Pa三．设计任务1、设计计算列管式换热器的热负荷、传热面积、换热管、壳体、管板、封头、隔板及接管等。2、绘制列管式换热器的设计条件图(A1#图)。3、设计结果汇总4、对设计过程的评述和的有关问题的讨论5、编写课程设计说明书。四、参考资料1.上海医药设计院.化工工艺设计手册(上、下).北京：化学工业出版社，19862.尾范英郎（日）等，徐忠权译.热交换设计手册，19813.时钧，汪家鼎等.化学工程手册，北京：化学工业出版社，19964.卢焕章等.石油化工基础数据手册，北京：化学工业出版社，19825.陈敏恒，丛德兹等.化工原理(上、下册)(第二版).北京：化学工业出版社，20006.大连理工大学化工原理教研室.化工原理课程设计.大连：大连理工大学出版社，19947.柴诚敬，刘国维，李阿娜.化工原理课程设计.天津：天津科学技术出版社，19958.魏崇关，郑晓梅.化工工程制图.北京：化学工业出版社，19929.库潘.换热器设计手册.北京：中国石化出版社，200410.全国压力容器标准技术委员会，钢制压力容器（国家标准GB150-98）11.全国压力容器标准技术委员会，钢制压力容器，标准释义（国家标准GB150-98）12.中华人民共和国标准，钢制管壳换热器（GB151-98），国家技术监督局13.化工设备图册－热交换器化工原理课程设计任务书板式精馏塔设计任务书一、设计题目乙醇―水溶液连续精馏板式塔设计二、设计任务及操作条件1、设计任务生产能力（进料量）吨／年15000，17500，20000进料组成（质量分率，下同）（30％，35%，40%）塔顶产品组成（92.5％，93%，93.5%）塔底产品组成(≤1%)2、操作条件操作压力4kPa（表压）进料热状态自选单板压降：≯0.7kPa全塔效率：52%3、塔板的型式自选4、厂址四川绵阳5、工作日：每年300天，每天24小时连续运行。三、设计任务1、精馏塔的物料衡算2、塔板数的确定3、精馏塔的工艺条件及有关物性数据的计算4、精馏塔的塔体工艺尺寸计算5、塔板主要工艺尺寸计算6、塔板的流体力学验算7、塔板负荷性能图8、精馏塔接管尺寸计算9、绘制精馏塔设计条件图（A1#图）10、设计结果汇总11、对设计过程的评述和的有关问题的讨论12、编写课程设计说明书。四、参考资料1.石油化学工业规划设计院.塔的工艺计算.北京：石油化学工业出版社，19972.化工设备技术全书编辑委员会.化工设备全书—塔设备设计.上海：上海科学技术出版社，19883.时钧，汪家鼎等.化学工程手册，.北京：化学工业出版社，19864.上海医药设计院.化工工艺设计手册(上、下).北京：化学工业出版社，19865.陈敏恒，丛德兹等.化工原理(上、下册)(第二版).北京：化学工业出版社，20046.魏崇关，郑晓梅.化工工程制图.北京：化学工业出版社，19927.柴诚敬，刘国维，李阿娜.化工原理课程设计.天津：天津科学技术出版社，19958.全国压力容器标准技术委员会，钢制压力容器（国家标准GB150-98）9.全国压力容器标准技术委员会，钢制压力容器，标准释义（国家标准GB150-98）10.HG20660－1998《压力容器中化学介质毒性危害和爆炸危险程度分类》11.钢制化工容器设计基础规定HG20580－199812.钢制化工容器材料选用规定HG20581－199813.钢制化工容器强度计算规定HG20582－199814.钢制化工容器结构设计规定HG20583－199815.钢制塔式容器JB/T4710-200516.塔器设计技术规定HG-T20652-199817.化工设备图册－塔设备附录乙醇—水溶液汽液相平衡数据（摩尔）气液相平衡数据xyxyxy0.0000400.000530.00350.04120.44270.62990.0001170.001530.00390.04510.48920.64700.0001570.002040.00790.08760.54000.66920.0001960.002550.01190.12750.58110.68760.0002350.003070.01610.16340.62520.71100.0002740.003580.02860.23960.67270.73610.0003130.004100.04160.29920.70630.75820.0003520.004610.05510.34510.74150.78000.000400.00510...
