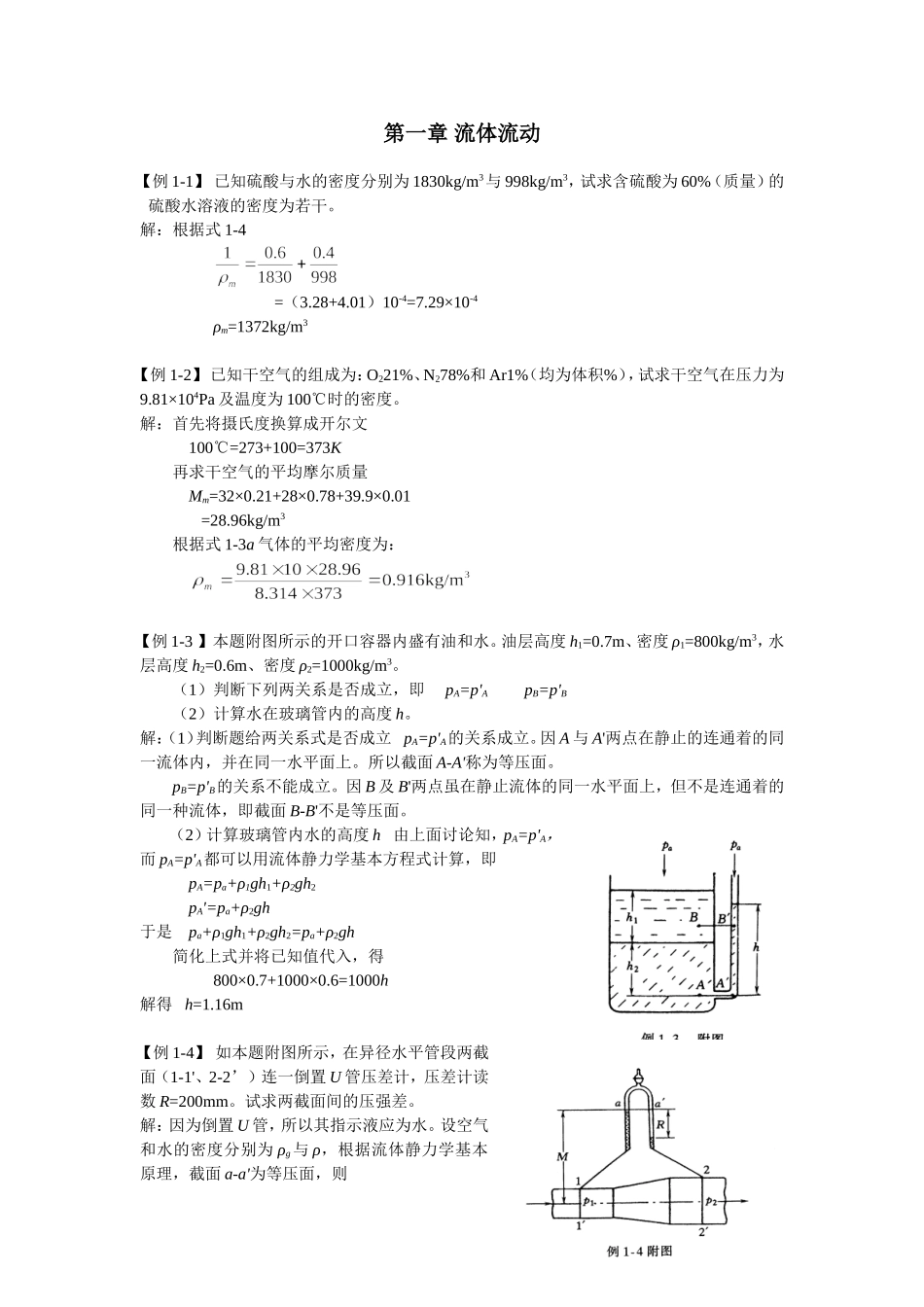

第一章流体流动【例1-1】已知硫酸与水的密度分别为1830kg/m3与998kg/m3，试求含硫酸为60%（质量）的硫酸水溶液的密度为若干。解：根据式1-4=（3.28+4.01）10-4=7.29×10-4ρm=1372kg/m3【例1-2】已知干空气的组成为：O221%、N278%和Ar1%（均为体积%），试求干空气在压力为9.81×104Pa及温度为100℃时的密度。解：首先将摄氏度换算成开尔文100℃=273+100=373K再求干空气的平均摩尔质量Mm=32×0.21+28×0.78+39.9×0.01=28.96kg/m3根据式1-3a气体的平均密度为：【例1-3】本题附图所示的开口容器内盛有油和水。油层高度h1=0.7m、密度ρ1=800kg/m3，水层高度h2=0.6m、密度ρ2=1000kg/m3。（1）判断下列两关系是否成立，即pA=p'ApB=p'B（2）计算水在玻璃管内的高度h。解：（1）判断题给两关系式是否成立pA=p'A的关系成立。因A与A'两点在静止的连通着的同一流体内，并在同一水平面上。所以截面A-A'称为等压面。pB=p'B的关系不能成立。因B及B'两点虽在静止流体的同一水平面上，但不是连通着的同一种流体，即截面B-B'不是等压面。（2）计算玻璃管内水的高度h由上面讨论知，pA=p'A，而pA=p'A都可以用流体静力学基本方程式计算，即pA=pa+ρ1gh1+ρ2gh2pA'=pa+ρ2gh于是pa+ρ1gh1+ρ2gh2=pa+ρ2gh简化上式并将已知值代入，得800×0.7+1000×0.6=1000h解得h=1.16m【例1-4】如本题附图所示，在异径水平管段两截面（1-1'、2-2’）连一倒置U管压差计，压差计读数R=200mm。试求两截面间的压强差。解：因为倒置U管，所以其指示液应为水。设空气和水的密度分别为ρg与ρ，根据流体静力学基本原理，截面a-a'为等压面，则pa=pa'又由流体静力学基本方程式可得pa=p1－ρgMpa'=p2－ρg（M－R）－ρggR联立上三式，并整理得p1－p2=（ρ－ρg）gR由于ρg《ρ，上式可简化为p1－p2≈ρgR所以p1－p2≈1000×9.81×0.2=1962Pa【例1-5】如本题附图所示，蒸汽锅炉上装置一复式U形水银测压计，截面2、4间充满水。已知对某基准面而言各点的标高为z0=2.1m，z2=0.9m，z4=2.0m，z6=0.7m，z7=2.5m。试求锅炉内水面上的蒸汽压强。解：按静力学原理，同一种静止流体的连通器内、同一水平面上的压强相等，故有p1=p2，p3=p4，p5=p6对水平面1-2而言，p2=p1，即p2=pa+ρig（z0－z1）对水平面3-4而言，p3=p4=p2－ρg（z4－z2）对水平面5-6有p6=p4+ρig（z4－z5）锅炉蒸汽压强p=p6－ρg（z7－z6）p=pa+ρig（z0－z1）+ρig（z4－z5）－ρg（z4－z2）－ρg（z7－z6）则蒸汽的表压为p－pa=ρig（z0－z1+z4－z5）－ρg（z4－z2+z7－z6）=13600×9.81×(2.1－0.9+2.0－0.7)－1000×9.81×(2.0－0.9+2.5－0.7)=3.05×105Pa=305kPa【例1-6】某厂要求安装一根输水量为30m3/h的管路，试选择合适的管径。解：根据式1-20计算管径d=式中Vs=m3/s参考表1-1选取水的流速u=1.8m/s查附录二十二中管子规格，确定选用φ89×4（外径89mm，壁厚4mm）的管子，其内径为：d=89－（4×2）=81mm=0.081m因此，水在输送管内的实际流速为：【例1-7】在稳定流动系统中，水连续从粗管流入细管。粗管内径d1=10cm，细管内径d2=5cm，当流量为4×10－3m3/s时，求粗管内和细管内水的流速？解：根据式1-20根据不可压缩流体的连续性方程u1A1=u2A2由此u2=4u1=4×0.51=2.04m/s【例1-8】将高位槽内料液向塔内加料。高位槽和塔内的压力均为大气压。要求料液在管内以0.5m/s的速度流动。设料液在管内压头损失为1.2m（不包括出口压头损失），试求高位槽的液面应该比塔入口处高出多少米？解：取管出口高度的0－0为基准面，高位槽的液面为1－1截面，因要求计算高位槽的液面比塔入口处高出多少米，所以把1－1截面选在此就可以直接算出所求的高度x，同时在此液面处的u1及p1均为已知值。2－2截面选在管出口处。在1－1及2－2截面间列柏努利方程：式中p1=0（表压）高位槽截面与管截面相差很大，故高位槽截面的流速与管内流速相比，其值很小，即u1≈0，Z1=x，p2=0（表压），u2=0.5m/s，Z2=0，/g=1.2m将上述各项数值代入，则9.81x=+1.2×9.81x=1.2m计算结果表明，动能项数值很小，流体位能的降低主要用于克服管路阻力。【例1-9】20℃的空气在直径为80mm的水平管流过。现于管路中接一文...
