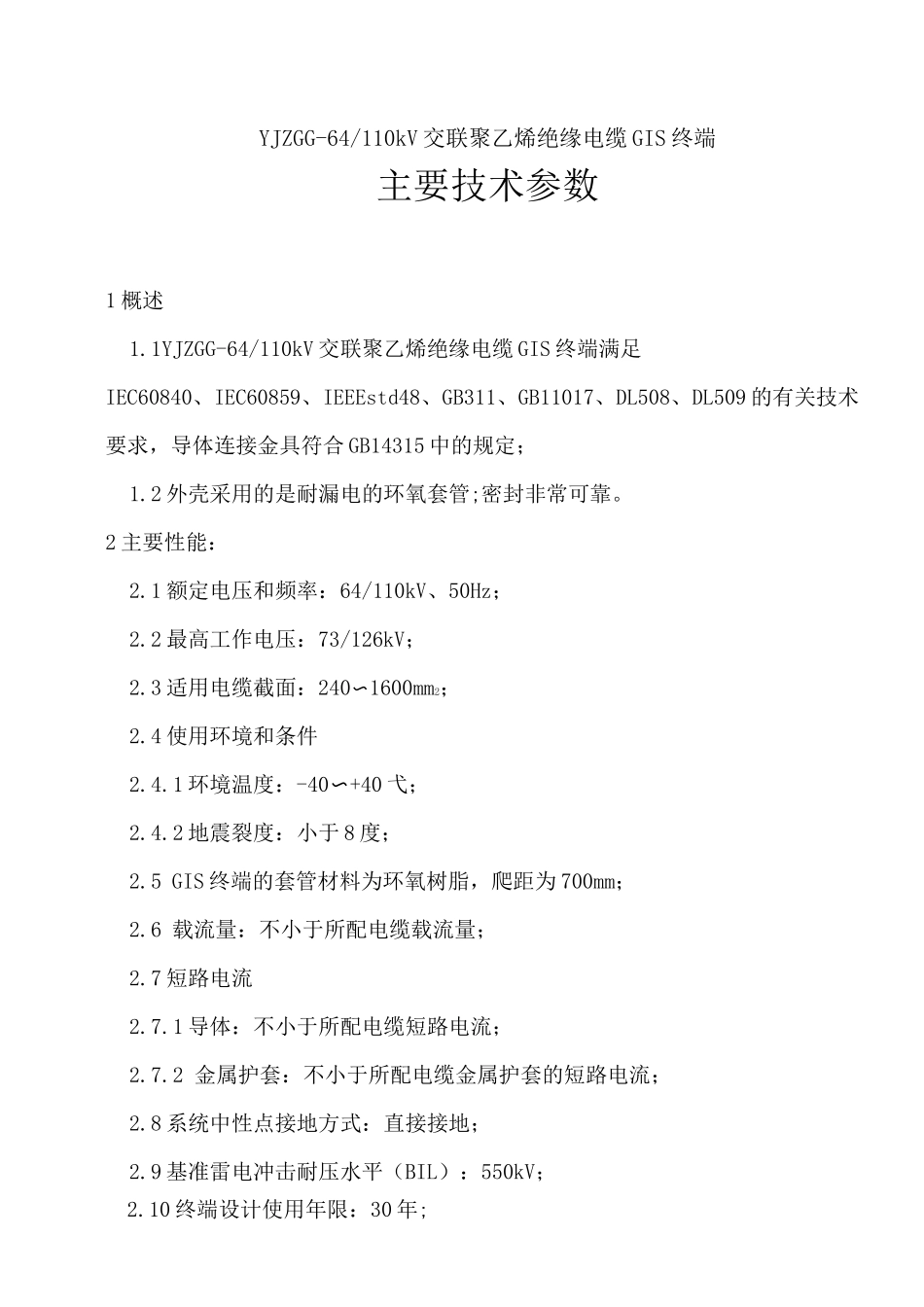

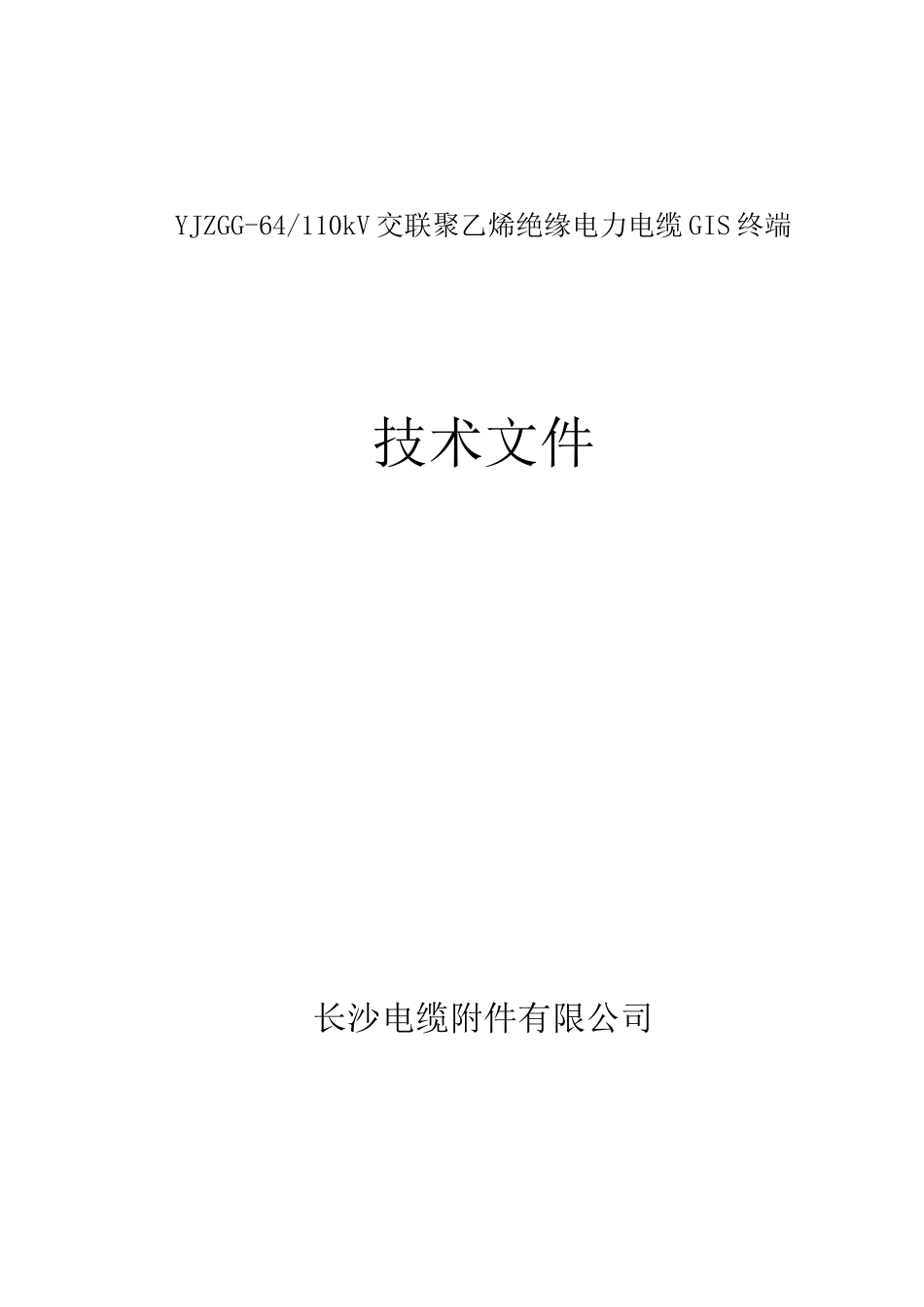

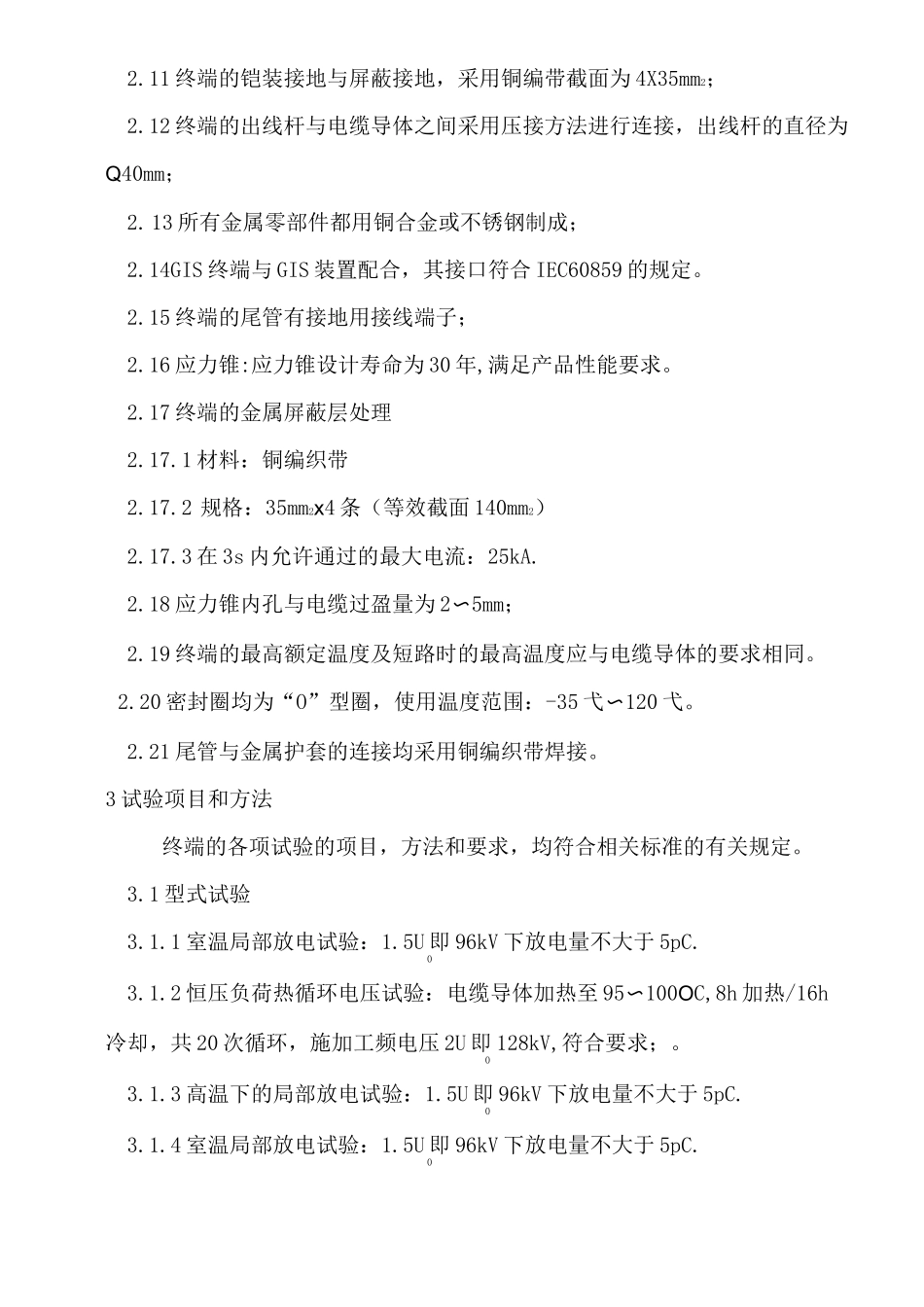

YJZGG-64/110kV 交联聚乙烯绝缘电力电缆 GIS 终端技术文件长沙电缆附件有限公司YJZGG-64/110kV 交联聚乙烯绝缘电缆 GIS 终端主要技术参数1 概述1.1YJZGG-64/110kV 交联聚乙烯绝缘电缆 GIS 终端满足IEC60840、IEC60859、IEEEstd48、GB311、GB11017、DL508、DL509 的有关技术要求，导体连接金具符合 GB14315 中的规定；1.2 外壳采用的是耐漏电的环氧套管;密封非常可靠。2 主要性能：2.1 额定电压和频率：64/110kV、50Hz；2.2 最高工作电压：73/126kV；2.3 适用电缆截面：240〜1600mm2；2.4 使用环境和条件2.4.1 环境温度：-40〜+40 弋；2.4.2 地震裂度：小于 8 度；2.5 GIS 终端的套管材料为环氧树脂，爬距为 700mm；2.6 载流量：不小于所配电缆载流量；2.7 短路电流2.7.1 导体：不小于所配电缆短路电流；2.7.2 金属护套：不小于所配电缆金属护套的短路电流；2.8 系统中性点接地方式：直接接地；2.9 基准雷电冲击耐压水平（BIL）：550kV；2.10 终端设计使用年限：30 年;2.11 终端的铠装接地与屏蔽接地，采用铜编带截面为 4X35mm2；2.12 终端的出线杆与电缆导体之间采用压接方法进行连接，出线杆的直径为Q40mm；2.13 所有金属零部件都用铜合金或不锈钢制成；2.14GIS 终端与 GIS 装置配合，其接口符合 IEC60859 的规定。2.15 终端的尾管有接地用接线端子；2.16 应力锥:应力锥设计寿命为 30 年,满足产品性能要求。2.17 终端的金属屏蔽层处理2.17.1 材料：铜编织带2.17.2 规格：35mm2x4 条（等效截面 140mm2）2.17.3 在 3s 内允许通过的最大电流：25kA.2.18 应力锥内孔与电缆过盈量为 2〜5mm；2.19 终端的最高额定温度及短路时的最高温度应与电缆导体的要求相同。2.20 密封圈均为“O”型圈，使用温度范围：-35 弋〜120 弋。2.21 尾管与金属护套的连接均采用铜编织带焊接。3 试验项目和方法终端的各项试验的项目，方法和要求，均符合相关标准的有关规定。3.1 型式试验3.1.1 室温局部放电试验：1.5U 即 96kV 下放电量不大于 5pC.03.1.2 恒压负荷热循环电压试验：电缆导体加热至 95〜100OC,8h 加热/16h冷却，共 20 次循环，施加工频电压 2U 即 128kV,符合要求；。03.1.3 高温下的局部放电试验：1.5U 即 96kV 下放电量不大于 5pC.03.1.4 室温局部放电试验：1.5U 即 96kV 下放电量不大于 5pC.03.1.5 雷电冲击电压试验及随后的工频试验：电缆导体温度 95〜100 弋...
