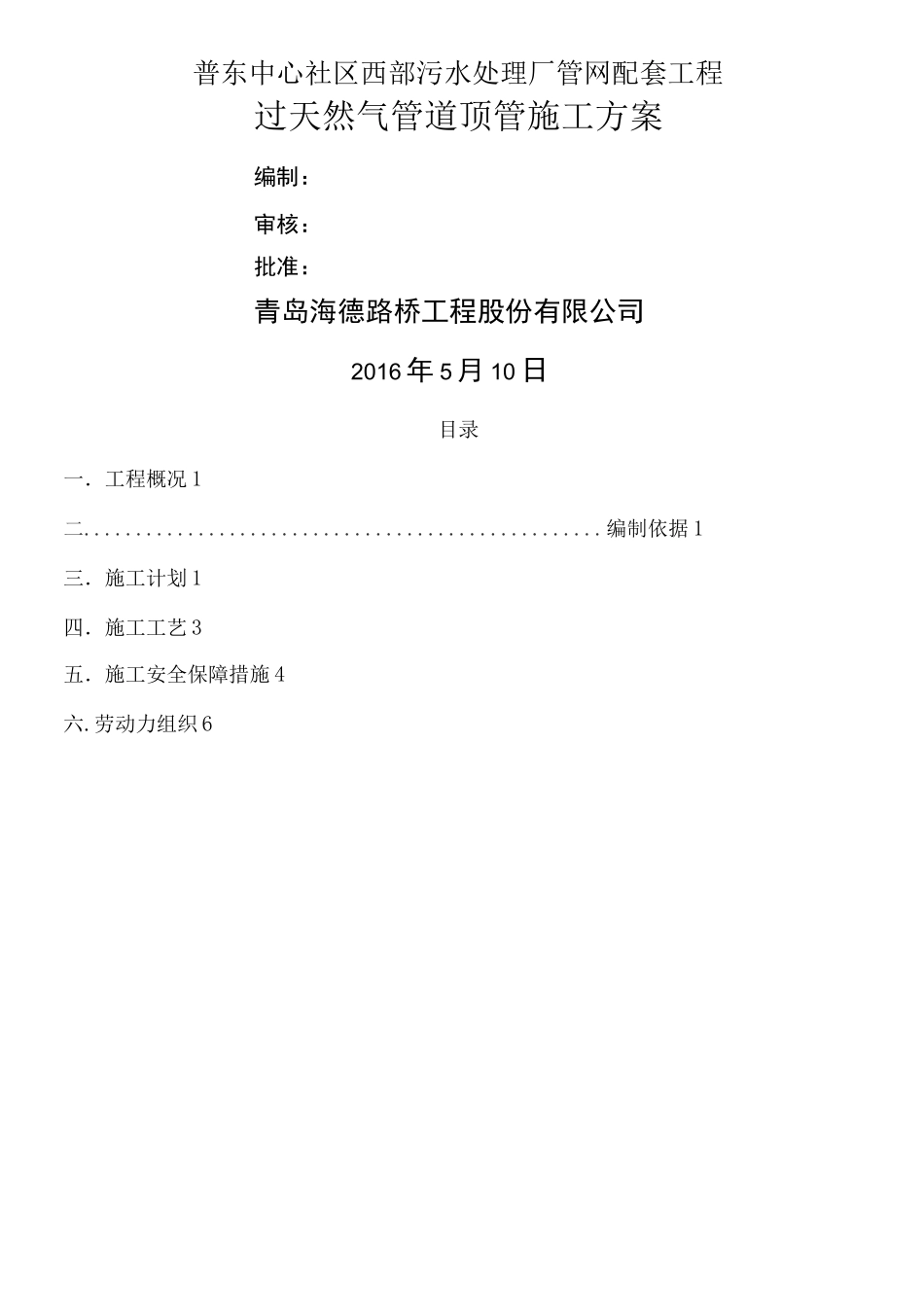

过天然气管道顶管施工方案

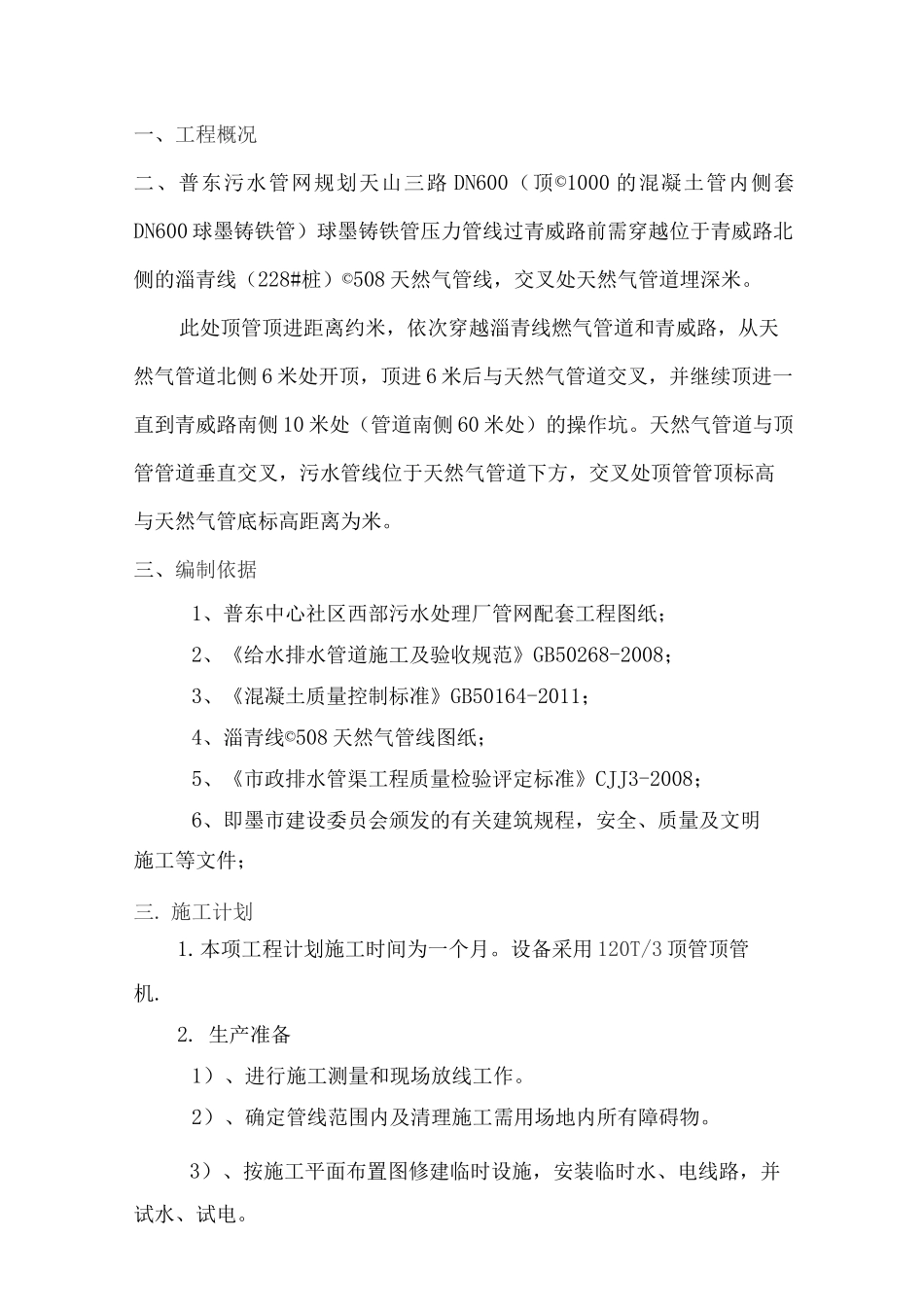

普东中心社区西部污水处理厂管网配套工程过天然气管道顶管施工方案编制：审核：批准：青岛海德路桥工程股份有限公司2016 年 5 月 10 日目录一．工程概况 1二..................................................编制依据 1三．施工计划 1四．施工工艺 3五．施工安全保障措施 4六.劳动力组织 6一、工程概况二、普东污水管网规划天山三路 DN600（顶©1000 的混凝土管内侧套DN600 球墨铸铁管）球墨铸铁管压力管线过青威路前需穿越位于青威路北侧的淄青线（228#桩）©508 天然气管线，交叉处天然气管道埋深米。此处顶管顶进距离约米，依次穿越淄青线燃气管道和青威路，从天然气管道北侧 6 米处开顶，顶进 6 米后与天然气管道交叉，并继续顶进一直到青威路南侧 10 米处（管道南侧 60 米处）的操作坑。天然气管道与顶管管道垂直交叉，污水管线位于天然气管道下方，交叉处顶管管顶标高与天然气管底标高距离为米。三、编制依据1、普东中心社区西部污水处理厂管网配套工程图纸；2、《给水排水管道施工及验收规范》GB50268-2008；3、《混凝土质量控制标准》GB50164-2011；4、淄青线©508 天然气管线图纸；5、《市政排水管渠工程质量检验评定标准》CJJ3-2008；6、即墨市建设委员会颁发的有关建筑规程，安全、质量及文明施工等文件；三. 施工计划1.本项工程计划施工时间为一个月。设备采用 120T/3 顶管顶管机.2. 生产准备1）、进行施工测量和现场放线工作。2）、确定管线范围内及清理施工需用场地内所有障碍物。3）、按施工平面布置图修建临时设施，安装临时水、电线路，并试水、试电。4）、进行顶管所用设备的加工制作。5）、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。6）、根据材料计划，分期分批组织材料进场。3、施工管线保护技术措施准备（1）操作坑位置在明确燃气管走向后，在燃气管北侧 6 米处和青威路南侧 10 米处分别开挖顶管起始井操作坑（距青威路 6 米）和接收井操作坑（距管道 60米）。接收井操作坑边缘处与燃气管道的距离不小于 6 米，以保证操作坑对管道 5 米范围内的土壤无扰动。（2）操作坑尺寸作业坑尺寸为 5 米*5 米，深米。开挖过程控制放坡坡度 1：，以防止塌方。4、燃气管保护（1）必须在有天然气管道公司人员现场监护的情况下，才允许施工（2）施工过程中，应听从天然气管道公司人员指挥（3）对于管道周围五米范围内沟槽进行维护，派专人进行监护（4）施工期间严禁明火和工...
