柴油发电机施工方案 案例

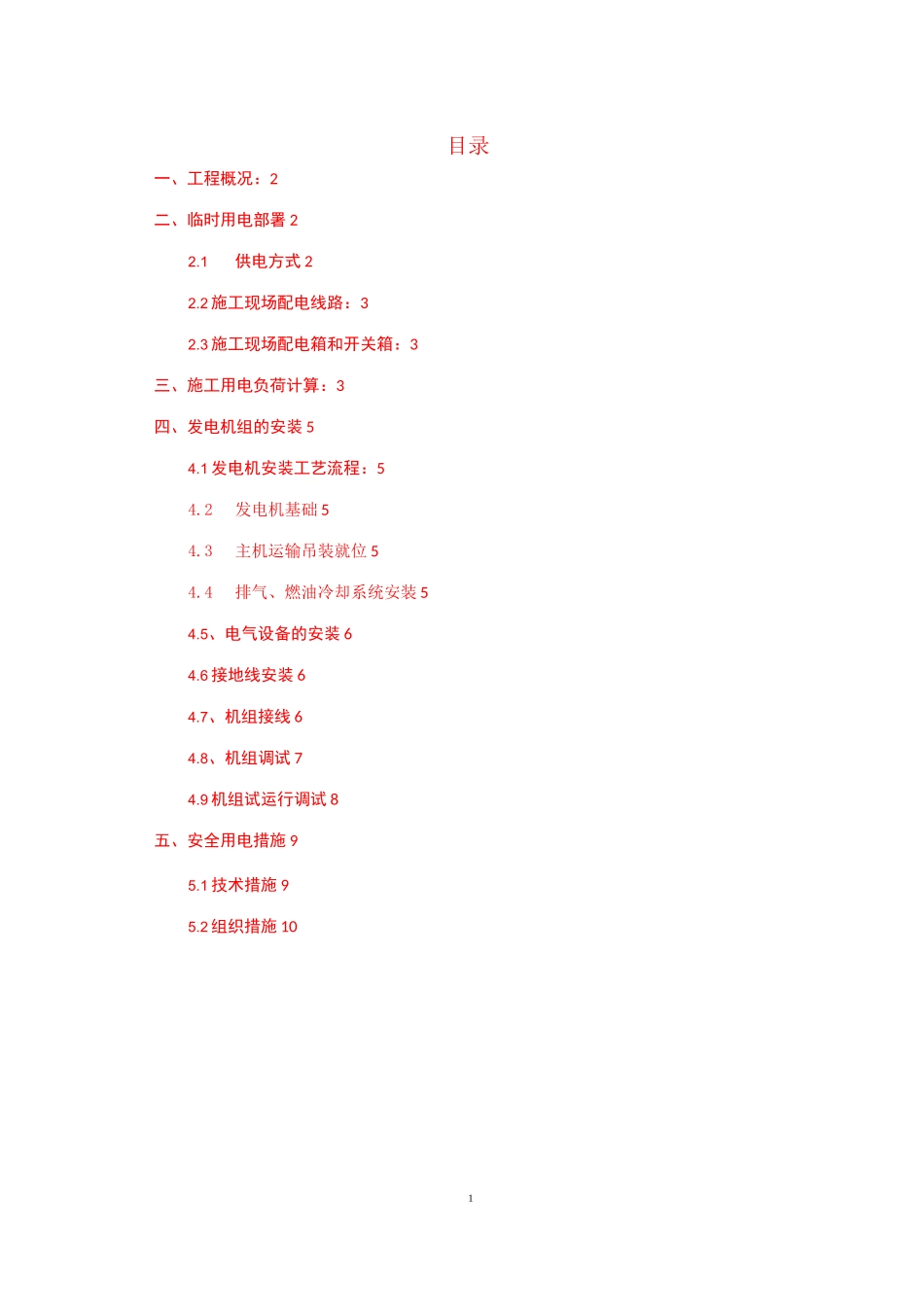

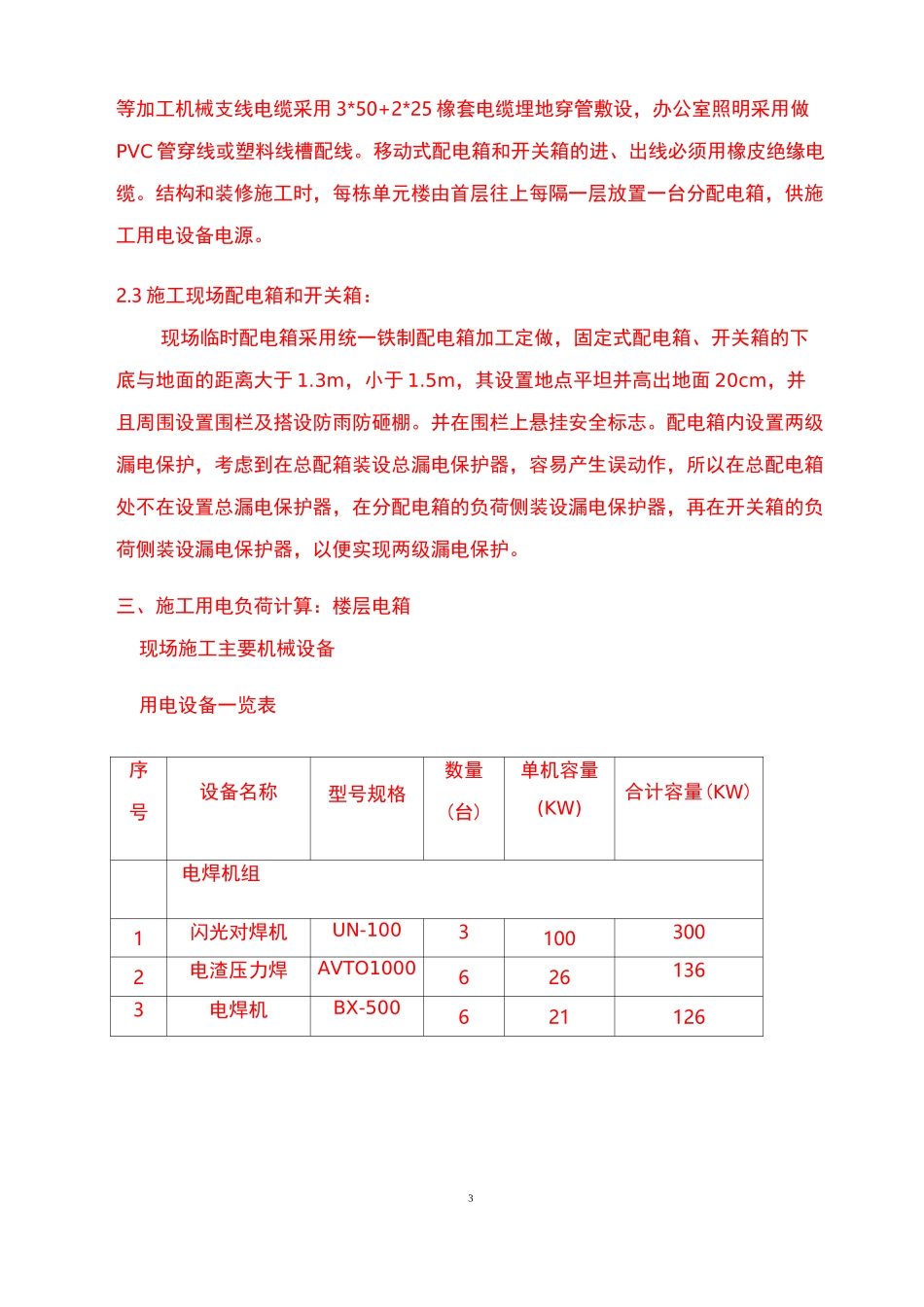

1目录一、工程概况：2二、临时用电部署 22.1供电方式 22.2 施工现场配电线路：32.3 施工现场配电箱和开关箱：3三、施工用电负荷计算：3四、发电机组的安装 54.1 发电机安装工艺流程：54.2发电机基础 54.3主机运输吊装就位 54.4排气、燃油冷却系统安装 54.5、电气设备的安装 64.6 接地线安装 64.7、机组接线 64.8、机组调试 74.9 机组试运行调试 8五、安全用电措施 95.1 技术措施 95.2 组织措施 102一、工程概况：本工程由成都双流和骏置业有限公司开发，由四川国恒建筑设计有限公司设计，四川振川工程管理咨询有限公司监理，浙江省长城建设集团股份有限公司总承包施工承建。工程地址位于成都市双流县航空港，南临大件路、西环港路。本工程包含全部地下室以及地面 5#、6#、7#楼.总建筑面积约 23.7 万平方米。地上建筑面积为约 184800 平方米，地下一层总建筑面积为约 52200 万平方米。本工程分为办公楼与商业楼。5#楼由 5-A 幢 20 层，总高 66m；5-B 幢 18 层总高 67m。主楼下 1-4 层裙楼为商业。6#楼为 3 层大卖场，总高为 16.8m。7#楼由 7-A 幢共 18 层，总高为 67.00m；3 幢 7-B 共 13F,总高 63.5m 高层建筑组成。主楼下 1、2 层裙楼为商业。土 0.000 相当于绝对高程 490.70m。整个建筑群以现代的立面风格为主，并充分考虑生态、低碳与节能设计。二、临时用电部署2.1 供电方式供配电方式：为防止停电的突发事件，分别在 5#楼 6#楼和 7#楼设置三台应急柴油发电机。额定功率为 200kw、300kw 及 300kw。（平面布置见附图）由柴油发电机引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表、电压表、电流表，供电方式采用三相五线制 TN-S 系统。在总配电箱及末端箱，以及超过 100m 的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的塔吊、砼输送泵、现场消防水泵采用单独回路配电，对负荷较远且较小的木工机械、钢筋机械及楼内装修电源可采用树干式配电方式。2.2 施工现场配电线路：施工现场主要干线采用 3*185+2*95 橡套电缆沿围墙敷设，木工机械、钢筋3等加工机械支线电缆采用 3*50+2*25 橡套电缆埋地穿管敷设，办公室照明采用做PVC 管穿线或塑料线槽配线。移动式配电箱...
