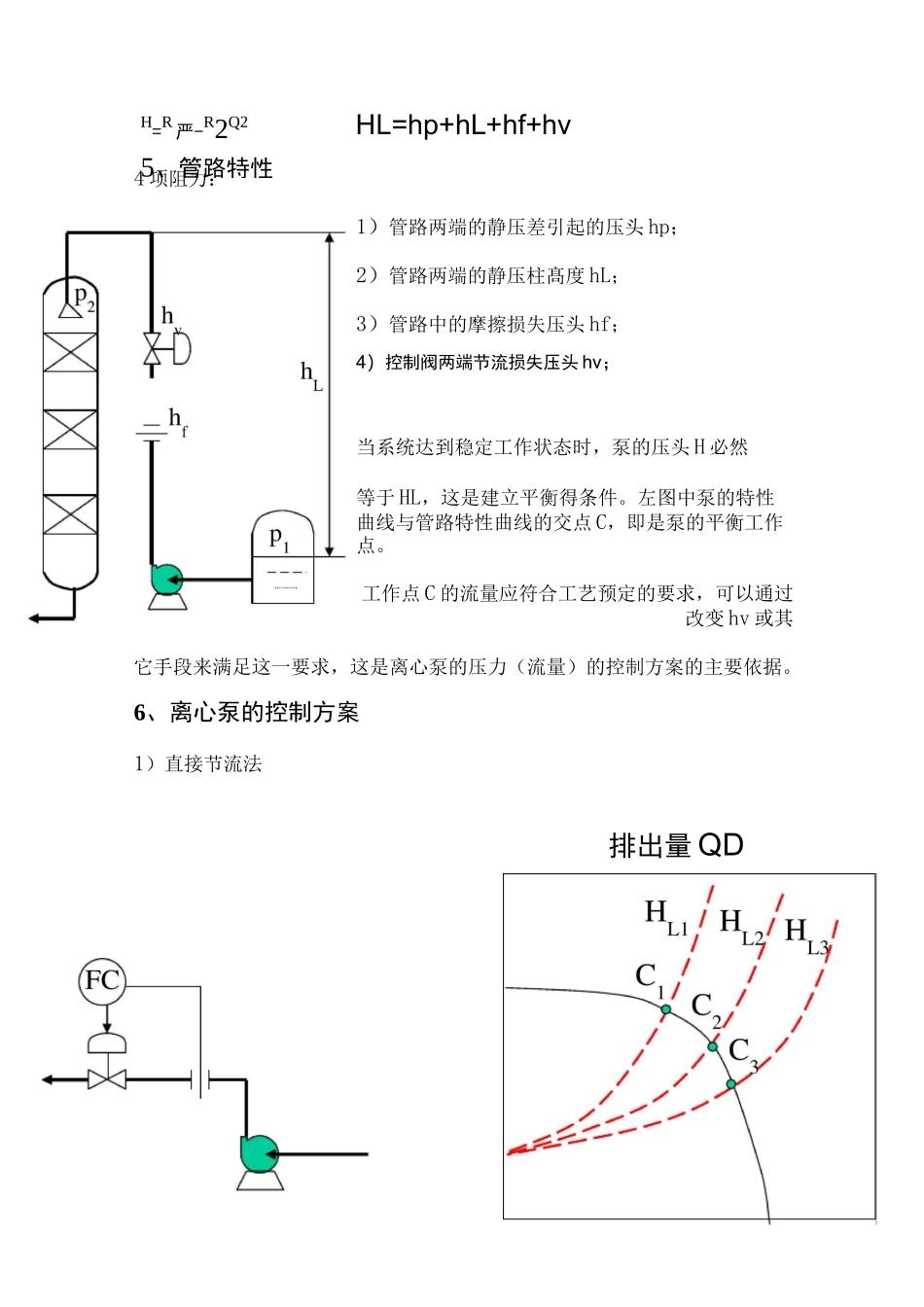

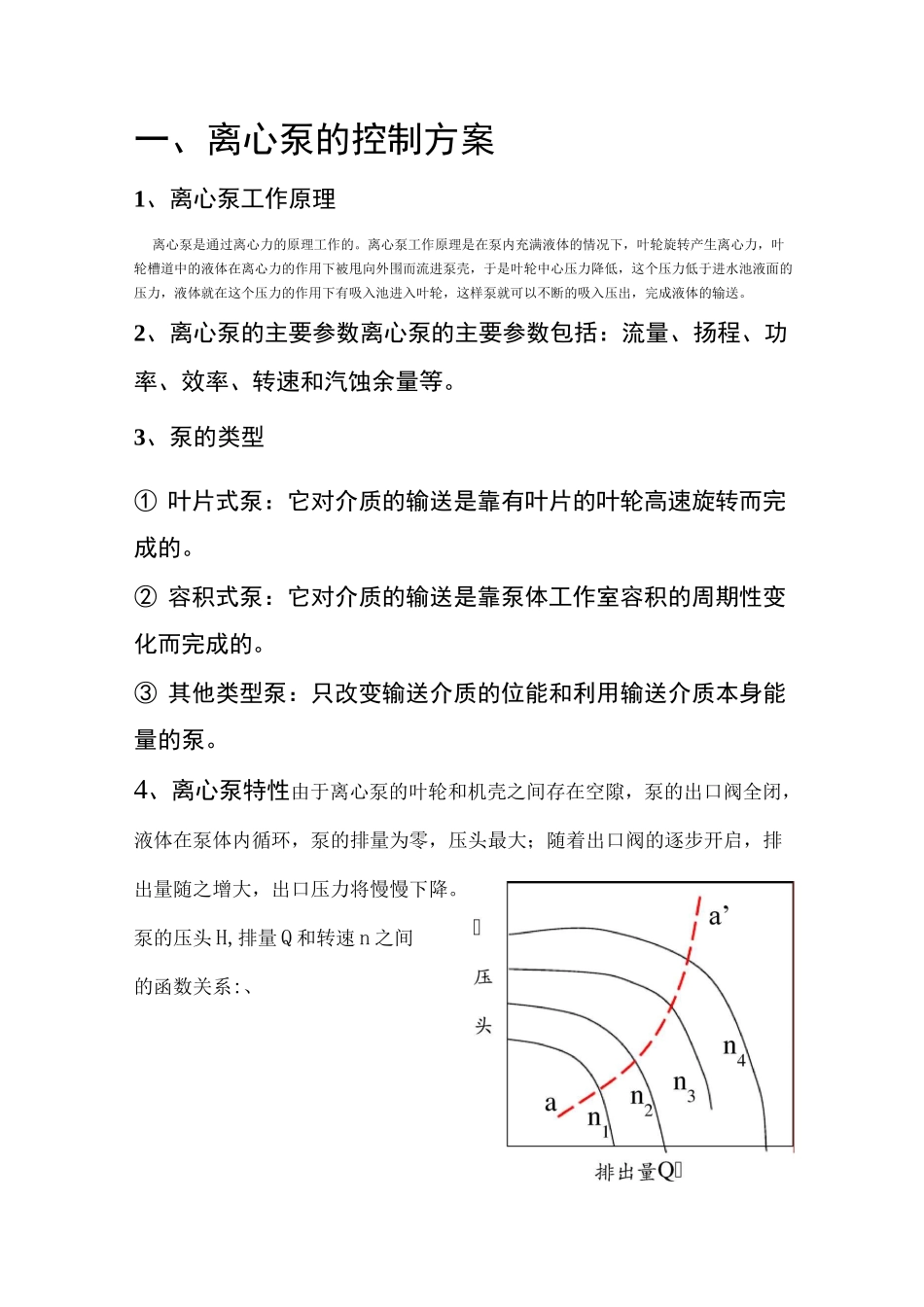

一、离心泵的控制方案1、离心泵工作原理离心泵是通过离心力的原理工作的。离心泵工作原理是在泵内充满液体的情况下,叶轮旋转产生离心力,叶轮槽道中的液体在离心力的作用下被甩向外围而流进泵壳,于是叶轮中心压力降低,这个压力低于进水池液面的压力,液体就在这个压力的作用下有吸入池进入叶轮,这样泵就可以不断的吸入压出,完成液体的输送。2、离心泵的主要参数离心泵的主要参数包括:流量、扬程、功率、效率、转速和汽蚀余量等。3、泵的类型① 叶片式泵:它对介质的输送是靠有叶片的叶轮高速旋转而完成的。② 容积式泵:它对介质的输送是靠泵体工作室容积的周期性变化而完成的。③ 其他类型泵:只改变输送介质的位能和利用输送介质本身能量的泵。4、离心泵特性由于离心泵的叶轮和机壳之间存在空隙,泵的出口阀全闭,液体在泵体内循环,泵的排量为零,压头最大;随着出口阀的逐步开启,排出量随之增大,出口压力将慢慢下降。泵的压头 H,排量 Q 和转速 n 之间的函数关系:、H=R 严-R2Q25、管路特性HL=hp+hL+hf+hv4 项阻力:1)管路两端的静压差引起的压头 hp;2)管路两端的静压柱髙度 hL;3)管路中的摩擦损失压头 hf;4)控制阀两端节流损失压头 hv;当系统达到稳定工作状态时,泵的压头 H 必然等于 HL,这是建立平衡得条件。左图中泵的特性曲线与管路特性曲线的交点 C,即是泵的平衡工作点。工作点 C 的流量应符合工艺预定的要求,可以通过改变 hv 或其它手段来满足这一要求,这是离心泵的压力(流量)的控制方案的主要依据。6、离心泵的控制方案1)直接节流法排出量 QDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD注意:直接节流法的控制阀应安装在泵的出口管道上,而不能装在泵的吸入管道上。否则会出现“气缚”及“气蚀”现象。DDDDDDDDDDDDDDDDDDDDDDDDDDDD30%DDDD(2)改变泵的转速改变泵的转速常用的方法有两类。一类是调节原动力机的转速.例如以汽轮机作原动机时,可调节燕汽流全或导向叶片角度;若以电动机作原动机时,电磁流量计则采用变频调速等装置进行调速。另一类是在原动机马达与泵之间的联轴调速机构上改变转速来控制转速(图 4 一 3),改变泵转速来控制离心泵的排最或压头,这种控制方式具有很大的优越性。主要是管路上无需安装控制阀,因此管路系统总阻力减小了。降低管路阻力的损耗,提髙了泵的机械效率,从节能角度看是极为有利的。但这种控制方实施起来.无论是电动机还是汽轮机,调速...
