用两个集成运放构成运放电路

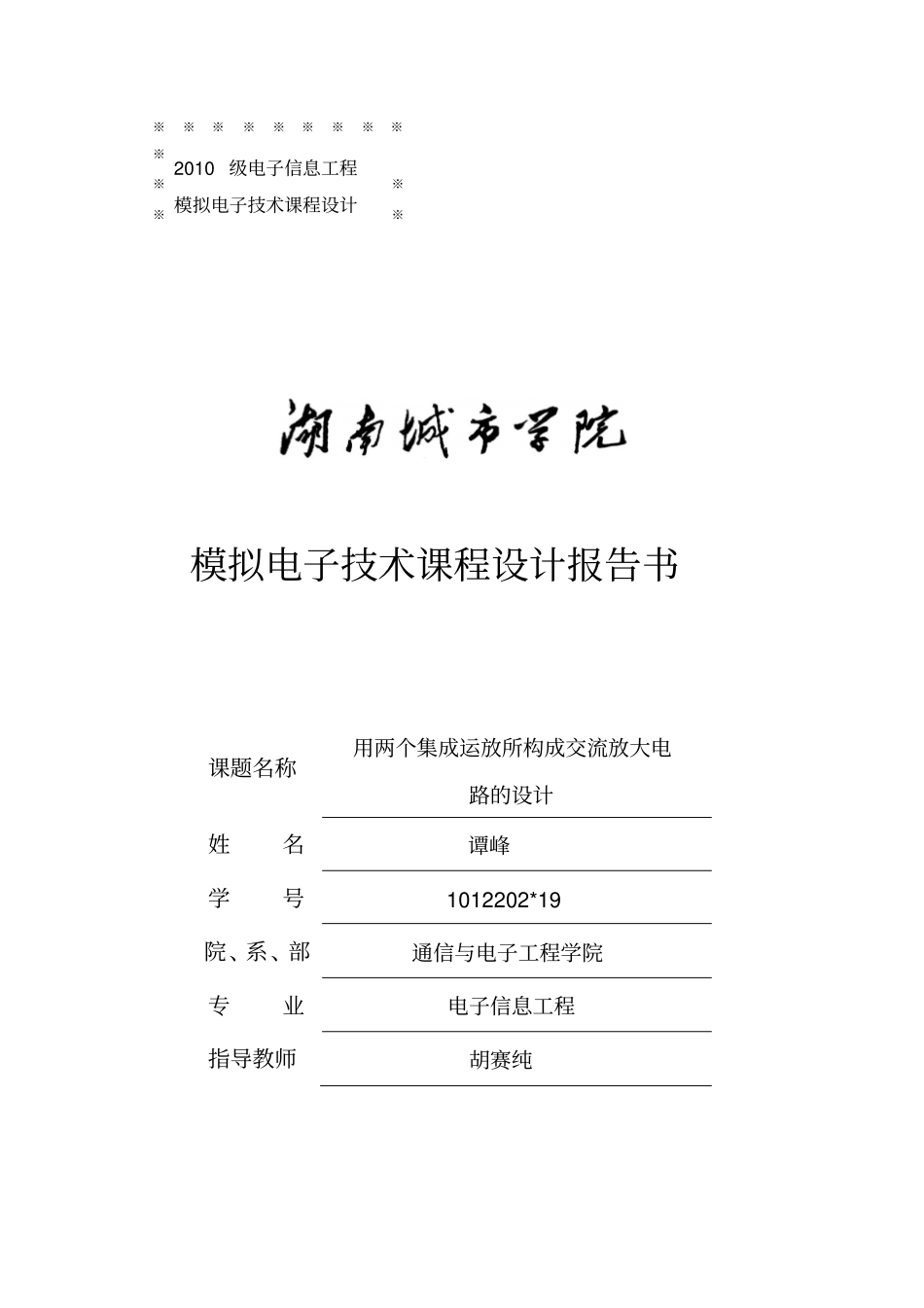

用两个集成运放构成运放电路_第1页
1/8

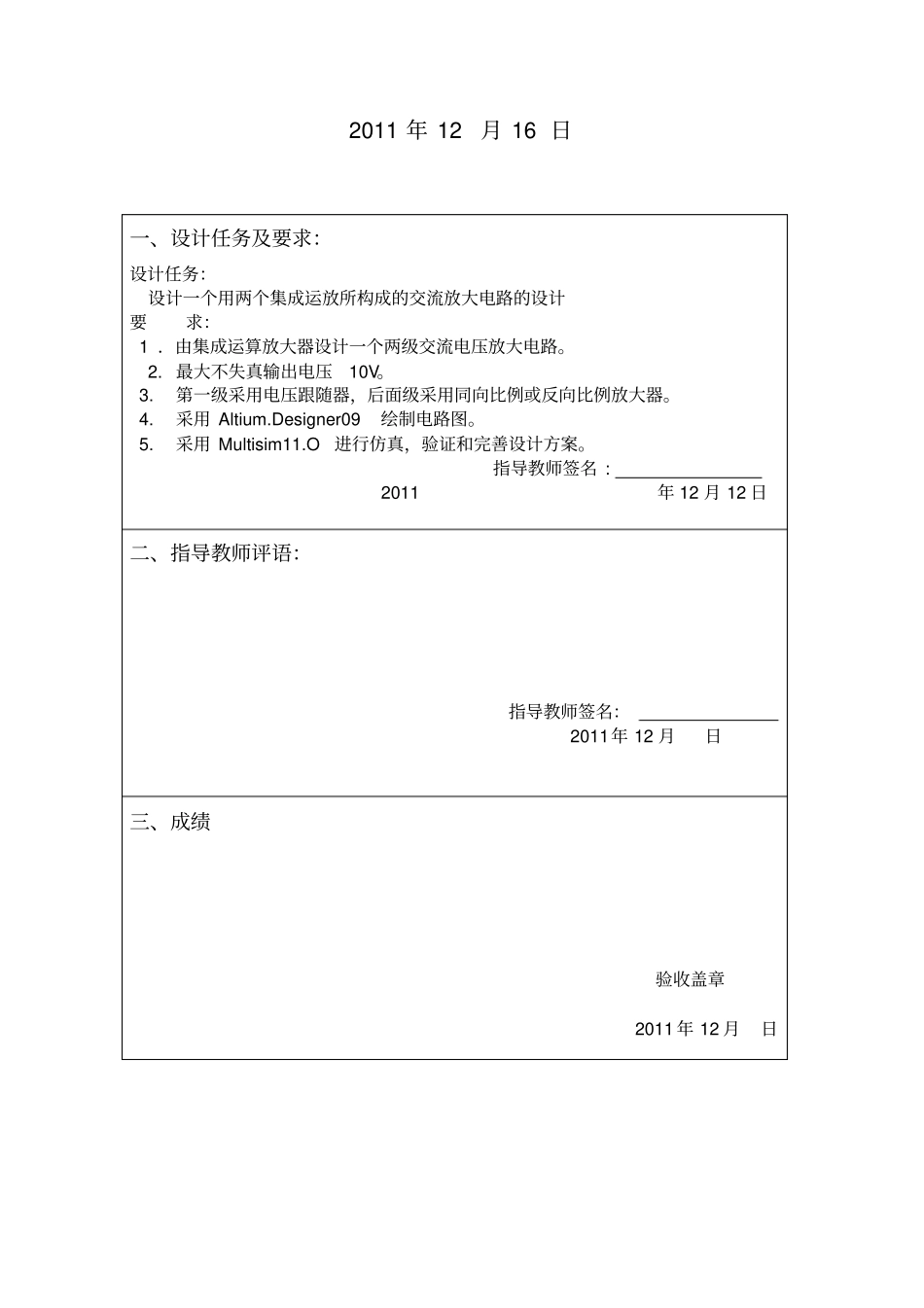

用两个集成运放构成运放电路_第2页
2/8

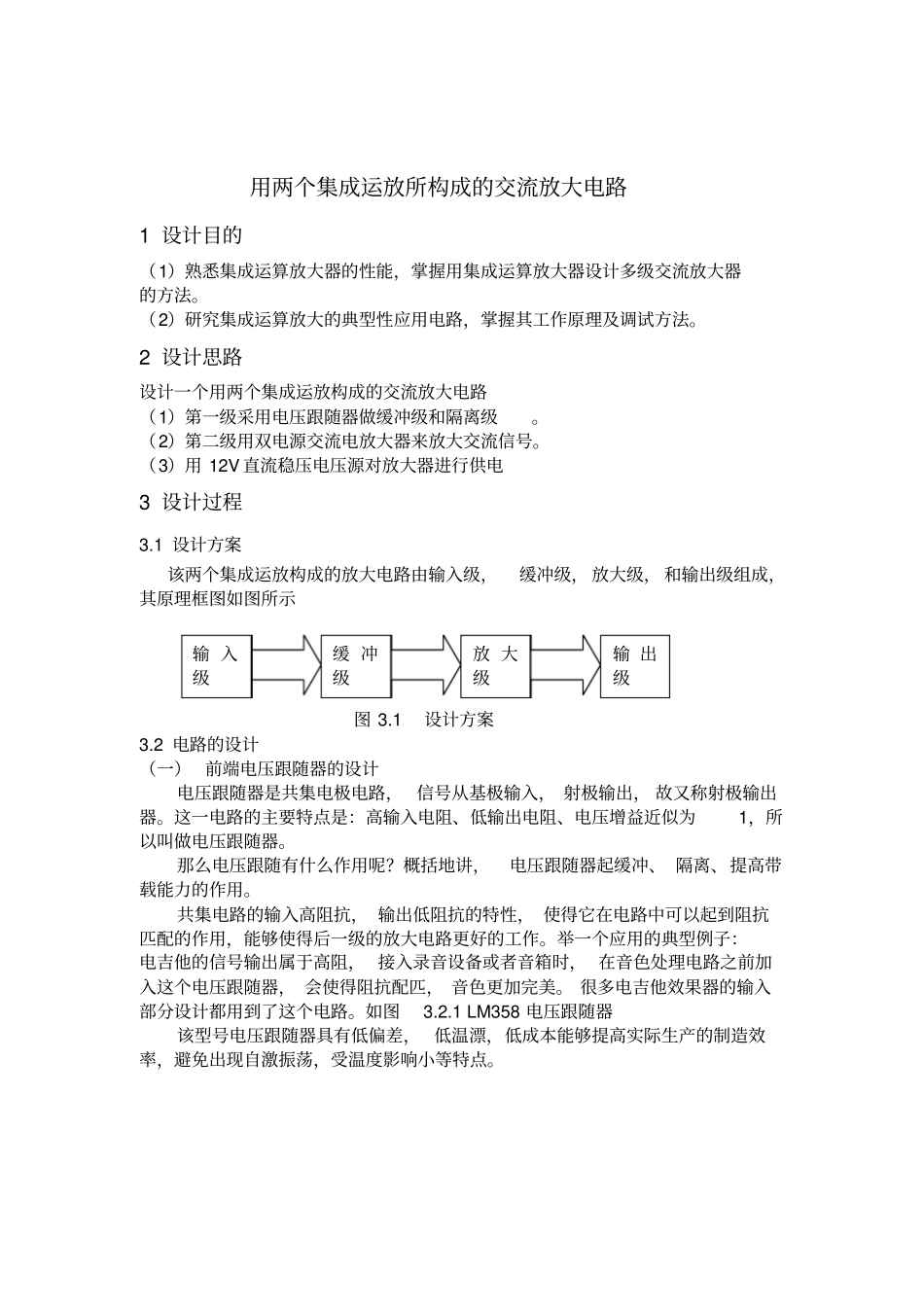

用两个集成运放构成运放电路_第3页
3/8
模拟电子技术课程设计报告书课题名称用两个集成运放所构成交流放大电路的设计姓名谭峰学号1012202*19 院、系、部通信与电子工程学院专业电子信息工程指导教师胡赛纯※※※※※※※※※※※※※※2010 级电子信息工程模拟电子技术课程设计2011 年 12 月 16 日一、设计任务及要求:设计任务:设计一个用两个集成运放所构成的交流放大电路的设计要求: 1 .由集成运算放大器设计一个两级交流电压放大电路。2. 最大不失真输出电压10V。 3. 第一级采用电压跟随器,后面级采用同向比例或反向比例放大器。 4. 采用 Altium.Designer09绘制电路图。 5. 采用 Multisim11.O进行仿真,验证和完善设计方案。指导教师签名 : 2011年 12 月 12 日二、指导教师评语:指导教师签名:2011年 12 月日三、成绩验收盖章2011 年 12 月日用两个集成运放所构成的交流放大电路1 设计目的(1)熟悉集成运算放大器的性能,掌握用集成运算放大器设计多级交流放大器的方法。(2)研究集成运算放大的典型性应用电路,掌握其工作原理及调试方法。2 设计思路设计一个用两个集成运放构成的交流放大电路(1)第一级采用电压跟随器做缓冲级和隔离级。(2)第二级用双电源交流电放大器来放大交流信号。(3)用 12V 直流稳压电压源对放大器进行供电3 设计过程3.1 设计方案该两个集成运放构成的放大电路由输入级,缓冲级, 放大级, 和输出级组成,其原理框图如图所示图 3.1 设计方案3.2 电路的设计(一) 前端电压跟随器的设计电压跟随器是共集电极电路, 信号从基极输入, 射极输出, 故又称射极输出器。这一电路的主要特点是:高输入电阻、低输出电阻、电压增益近似为1,所以叫做电压跟随器。那么电压跟随有什么作用呢?概括地讲,电压跟随器起缓冲、 隔离、提高带载能力的作用。共集电路的输入高阻抗, 输出低阻抗的特性, 使得它在电路中可以起到阻抗匹配的作用,能够使得后一级的放大电路更好的工作。举一个应用的典型例子:电吉他的信号输出属于高阻, 接入录音设备或者音箱时, 在音色处理电路之前加入这个电压跟随器, 会使得阻抗配匹, 音色更加完美。 很多电吉他效果器的输入部分设计都用到了这个电路。如图3.2.1 LM358 电压跟随器该型号电压跟随器具有低偏差, 低温漂,低成本能够提高实际生产的制造效率,避免出现自激振荡,受温度影响小等特点。输 入级缓 冲级放 大级输 出级图 3.2.1 LM358 电压跟随器(二)...
