用平行光管测透镜的焦距及鉴别率

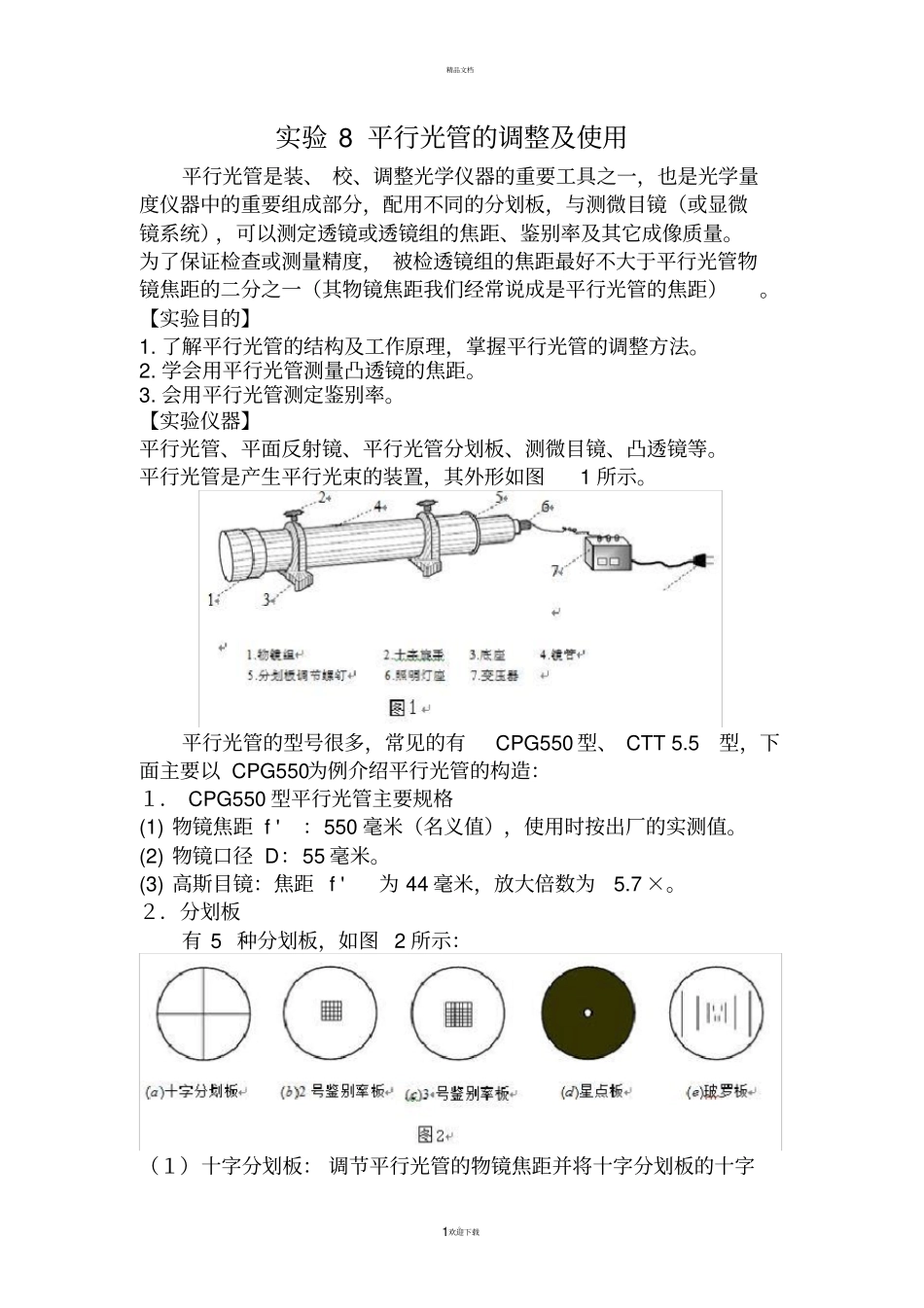

用平行光管测透镜的焦距及鉴别率_第1页
1/6

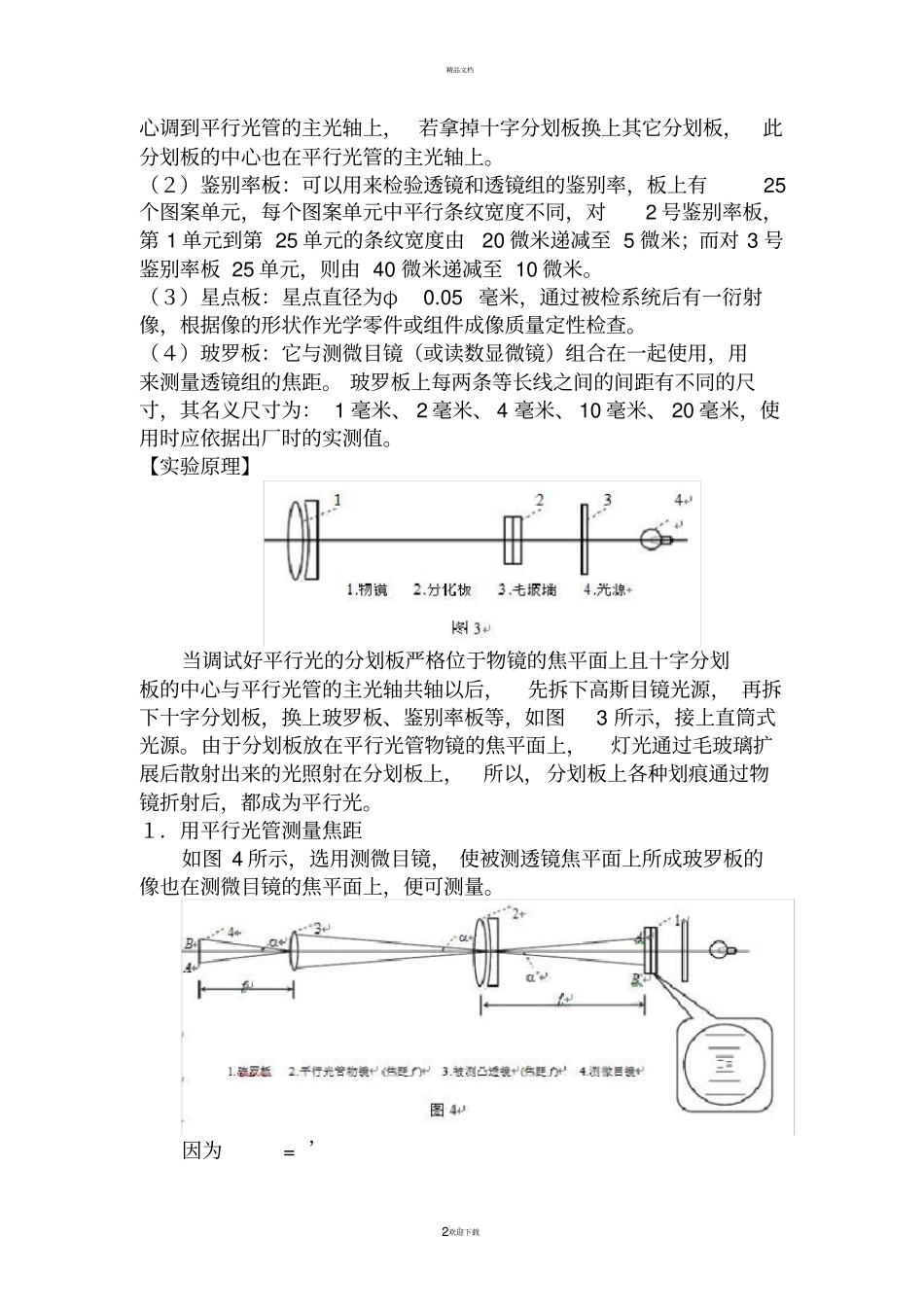

用平行光管测透镜的焦距及鉴别率_第2页
2/6

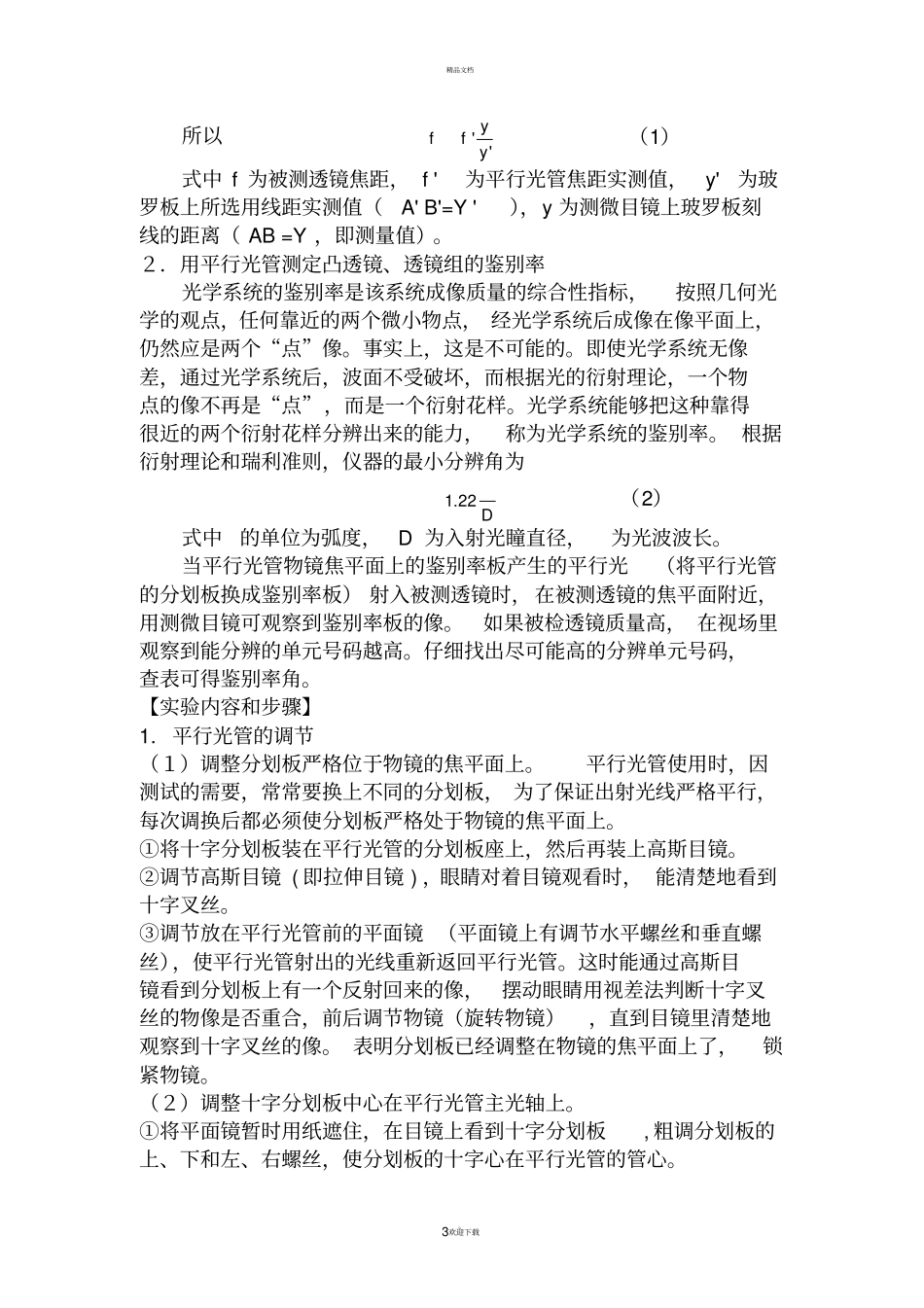

用平行光管测透镜的焦距及鉴别率_第3页
3/6
精品文档。1欢迎下载实验 8 平行光管的调整及使用平行光管是装、 校、调整光学仪器的重要工具之一,也是光学量度仪器中的重要组成部分,配用不同的分划板,与测微目镜(或显微镜系统),可以测定透镜或透镜组的焦距、鉴别率及其它成像质量。为了保证检查或测量精度, 被检透镜组的焦距最好不大于平行光管物镜焦距的二分之一(其物镜焦距我们经常说成是平行光管的焦距)。【实验目的】1. 了解平行光管的结构及工作原理,掌握平行光管的调整方法。2. 学会用平行光管测量凸透镜的焦距。3. 会用平行光管测定鉴别率。【实验仪器】平行光管、平面反射镜、平行光管分划板、测微目镜、凸透镜等。平行光管是产生平行光束的装置,其外形如图1 所示。平行光管的型号很多,常见的有 CPG550 型、 CTT 5.5 型,下面主要以 CPG550为例介绍平行光管的构造:1. CPG550 型平行光管主要规格(1) 物镜焦距 f ':550 毫米(名义值),使用时按出厂的实测值。(2) 物镜口径 D:55 毫米。(3) 高斯目镜:焦距 f ' 为 44 毫米,放大倍数为5.7 ×。2.分划板有 5 种分划板,如图 2 所示:(1)十字分划板: 调节平行光管的物镜焦距并将十字分划板的十字精品文档。2欢迎下载心调到平行光管的主光轴上, 若拿掉十字分划板换上其它分划板,此分划板的中心也在平行光管的主光轴上。(2)鉴别率板:可以用来检验透镜和透镜组的鉴别率,板上有25个图案单元,每个图案单元中平行条纹宽度不同,对2 号鉴别率板,第 1 单元到第 25 单元的条纹宽度由20 微米递减至 5 微米;而对 3 号鉴别率板 25 单元,则由 40 微米递减至 10 微米。(3)星点板:星点直径为φ0.05 毫米,通过被检系统后有一衍射像,根据像的形状作光学零件或组件成像质量定性检查。(4)玻罗板:它与测微目镜(或读数显微镜)组合在一起使用,用来测量透镜组的焦距。 玻罗板上每两条等长线之间的间距有不同的尺寸,其名义尺寸为: 1 毫米、 2 毫米、 4 毫米、 10 毫米、 20 毫米,使用时应依据出厂时的实测值。【实验原理】当调试好平行光的分划板严格位于物镜的焦平面上且十字分划板的中心与平行光管的主光轴共轴以后,先拆下高斯目镜光源, 再拆下十字分划板,换上玻罗板、鉴别率板等,如图3 所示,接上直筒式光源。由于分划板放在平行光管物镜的焦平面上,灯光通过毛玻璃扩展后散射出来的光照射在分划板上,所以,分划板上各种划痕通过物镜...
