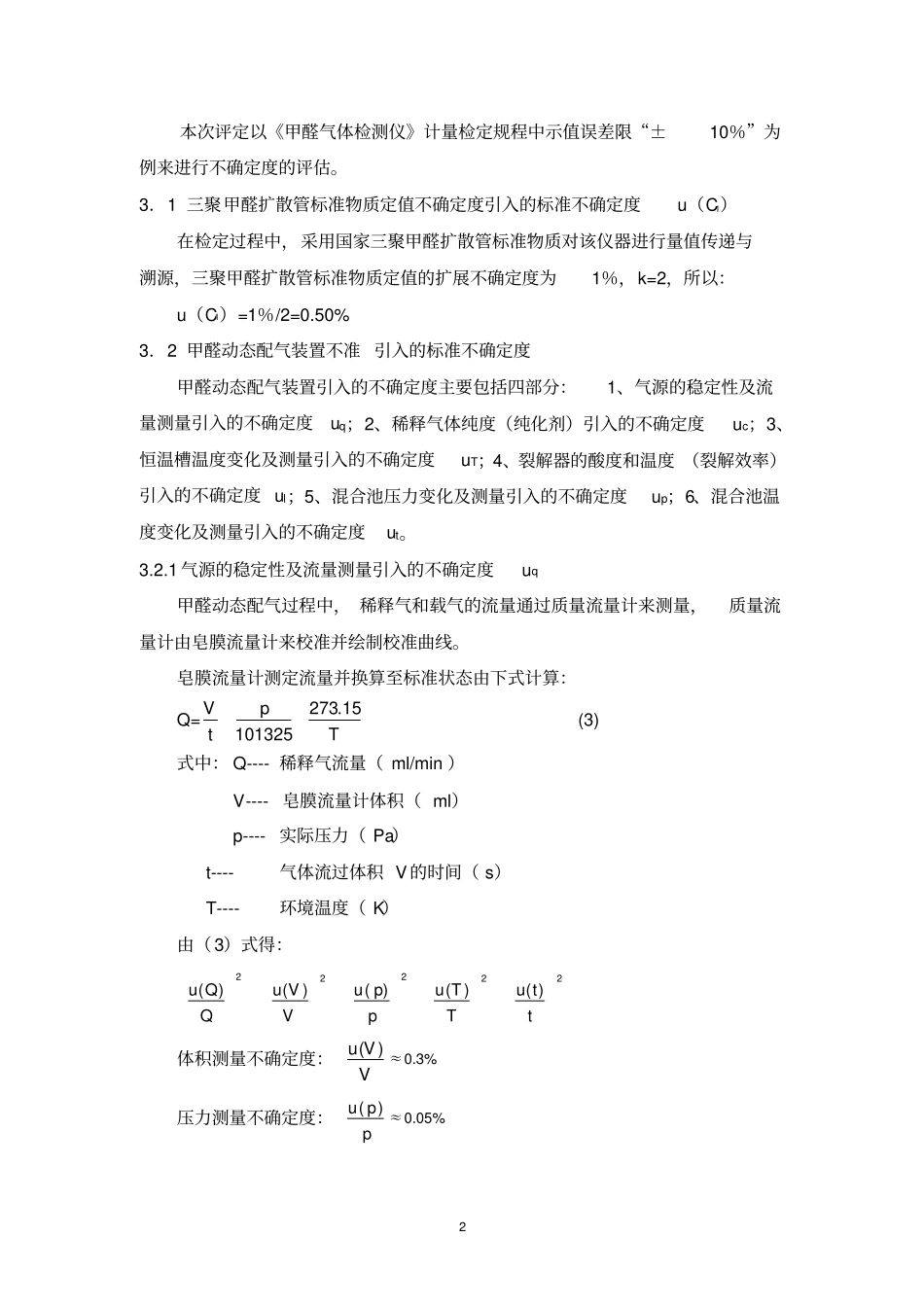

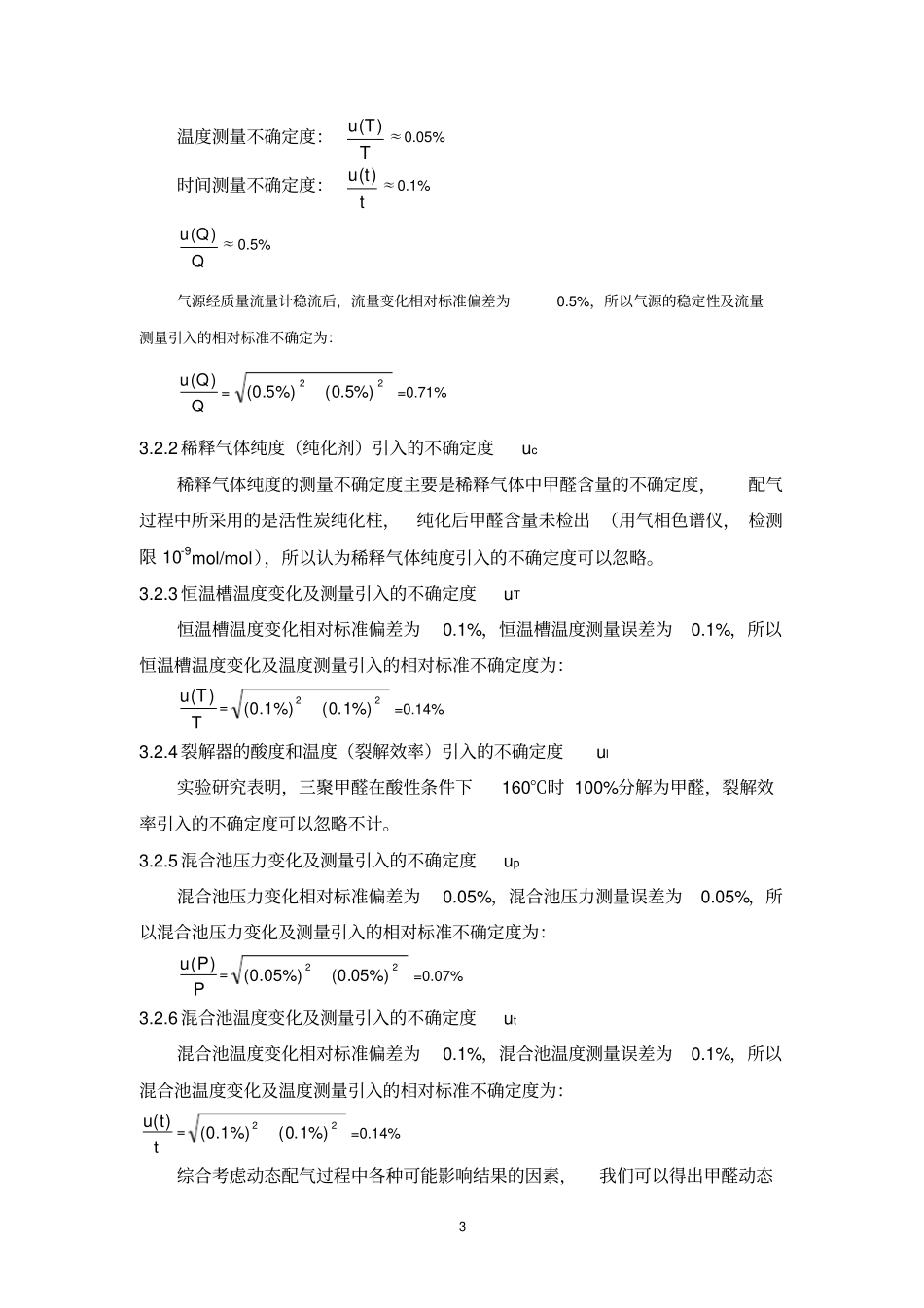

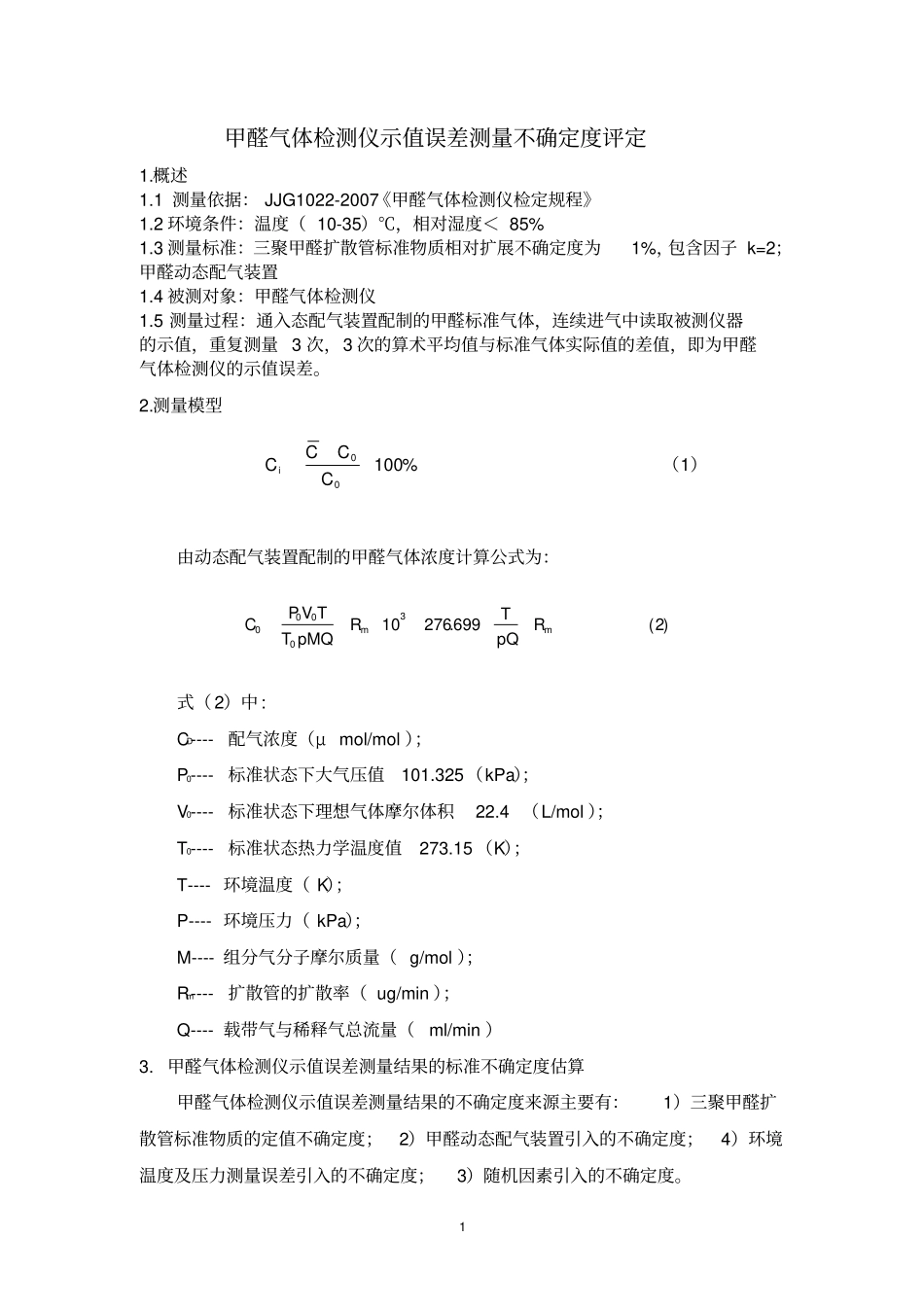

1 )2(699.2761030000mmRpQTRpMQTTVPC甲醛气体检测仪示值误差测量不确定度评定1.概述1.1 测量依据： JJG1022-2007《甲醛气体检测仪检定规程》1.2 环境条件：温度（ 10-35）℃，相对湿度＜ 85% 1.3 测量标准：三聚甲醛扩散管标准物质相对扩展不确定度为1%，包含因子 k=2；甲醛动态配气装置1.4 被测对象：甲醛气体检测仪1.5 测量过程：通入态配气装置配制的甲醛标准气体，连续进气中读取被测仪器的示值，重复测量 3 次，3 次的算术平均值与标准气体实际值的差值，即为甲醛气体检测仪的示值误差。2.测量模型%10000CCCCi（1）由动态配气装置配制的甲醛气体浓度计算公式为：式（ 2）中 : CD----配气浓度（μ mol/mol ）；P0----标准状态下大气压值101.325（kPa）；V0----标准状态下理想气体摩尔体积22.4 （L/mol ）；T0----标准状态热力学温度值273.15 （K）；T---- 环境温度（ K）；P---- 环境压力（ kPa）；M---- 组分气分子摩尔质量（ g/mol ）；Rm----扩散管的扩散率（ ug/min ）；Q---- 载带气与稀释气总流量（ml/min ）3. 甲醛气体检测仪示值误差测量结果的标准不确定度估算甲醛气体检测仪示值误差测量结果的不确定度来源主要有：1）三聚甲醛扩散管标准物质的定值不确定度；2）甲醛动态配气装置引入的不确定度；4）环境温度及压力测量误差引入的不确定度；3）随机因素引入的不确定度。2 本次评定以《甲醛气体检测仪》计量检定规程中示值误差限“±10％”为例来进行不确定度的评估。3．1 三聚甲醛扩散管标准物质定值不确定度引入的标准不确定度u（C1）在检定过程中，采用国家三聚甲醛扩散管标准物质对该仪器进行量值传递与溯源，三聚甲醛扩散管标准物质定值的扩展不确定度为1％，k=2，所以：u（C1）=1％/2=0.50% 3．2 甲醛动态配气装置不准 引入的标准不确定度甲醛动态配气装置引入的不确定度主要包括四部分：1、气源的稳定性及流量测量引入的不确定度uq；2、稀释气体纯度（纯化剂）引入的不确定度uc；3、恒温槽温度变化及测量引入的不确定度uT；4、裂解器的酸度和温度 （裂解效率）引入的不确定度 ul；5、混合池压力变化及测量引入的不确定度up；6、混合池温度变化及测量引入的不确定度ut。3.2.1 气源的稳定性及流量测量引入的不确定度uq甲醛动态配气过程中， 稀释气和载气的流量通过质量流量计来测量，质量流量计由皂膜流量计来校准并绘制校准曲线。皂膜流量计测定流量并换算至标准状态由下式计算：Q=...
