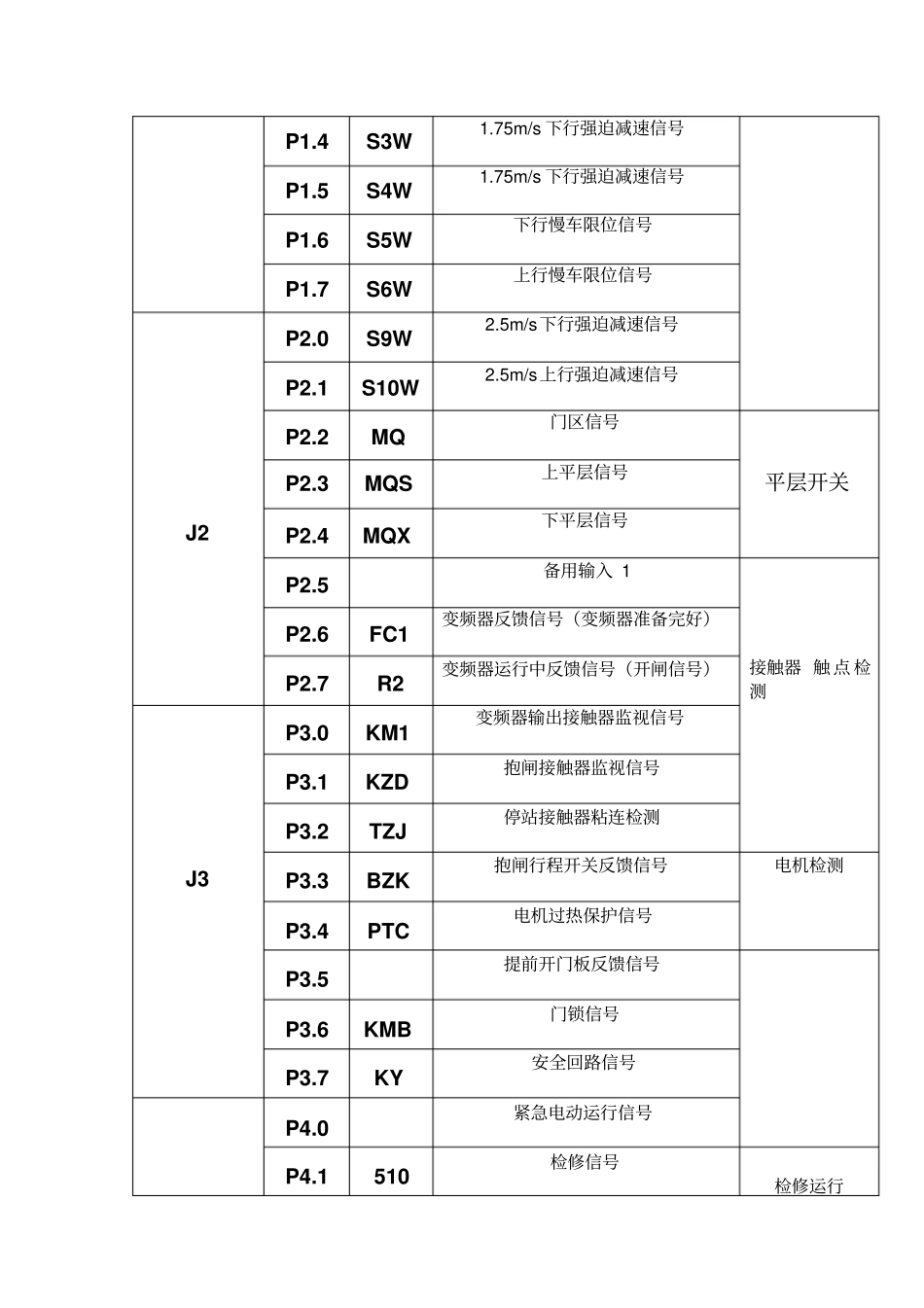

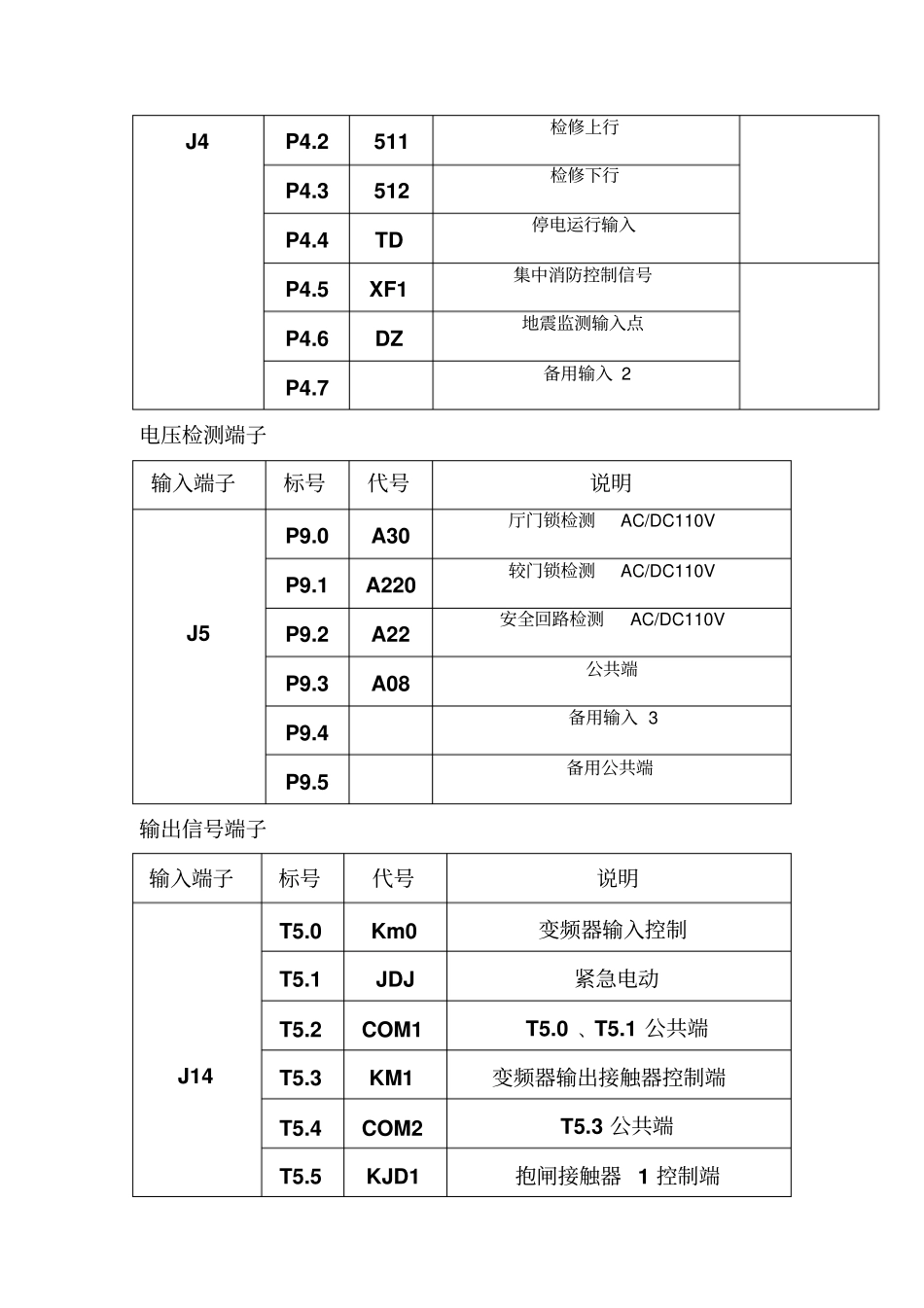

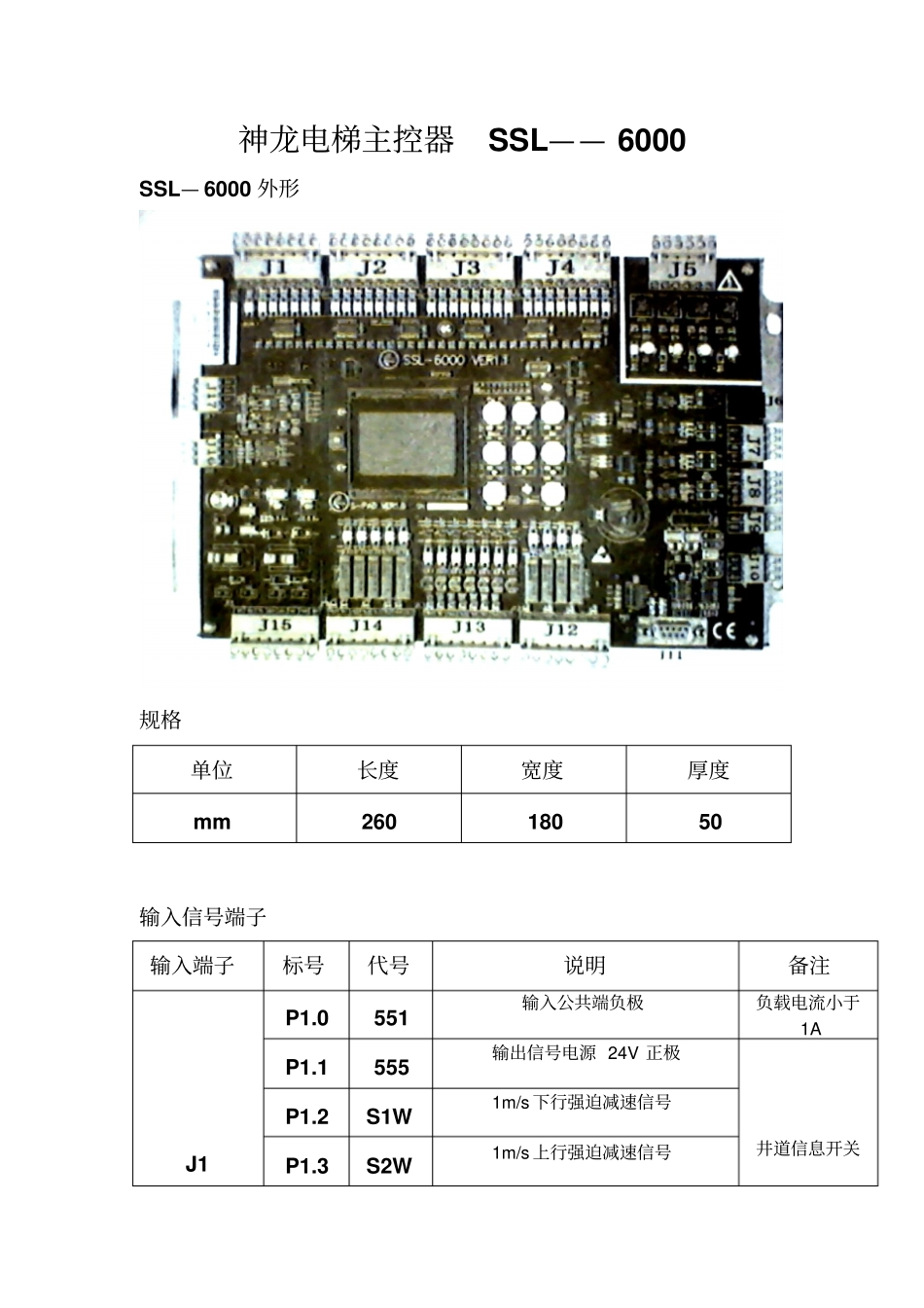

神龙电梯主控器SSL—— 6000 SSL— 6000 外形规格单位长度宽度厚度mm 260 180 50 输入信号端子输入端子标号代号说明备注J1 P1.0 551 输入公共端负极负载电流小于1A P1.1 555 输出信号电源 24V 正极井道信息开关P1.2 S1W 1m/s 下行强迫减速信号P1.3 S2W 1m/s 上行强迫减速信号P1.4 S3W 1.75m/s 下行强迫减速信号P1.5 S4W 1.75m/s 下行强迫减速信号P1.6 S5W 下行慢车限位信号P1.7 S6W 上行慢车限位信号J2 P2.0 S9W 2.5m/s下行强迫减速信号P2.1 S10W 2.5m/s上行强迫减速信号P2.2 MQ 门区信号平层开关P2.3 MQS 上平层信号P2.4 MQX 下平层信号P2.5 备用输入 1 接触器 触 点 检测P2.6 FC1 变频器反馈信号（变频器准备完好）P2.7 R2 变频器运行中反馈信号（开闸信号）J3 P3.0 KM1 变频器输出接触器监视信号P3.1 KZD 抱闸接触器监视信号P3.2 TZJ 停站接触器粘连检测P3.3 BZK 抱闸行程开关反馈信号电机检测P3.4 PTC 电机过热保护信号P3.5 提前开门板反馈信号P3.6 KMB 门锁信号P3.7 KY 安全回路信号P4.0 紧急电动运行信号P4.1 510 检修信号检修运行J4 P4.2 511 检修上行P4.3 512 检修下行P4.4 TD 停电运行输入P4.5 XF1 集中消防控制信号P4.6 DZ 地震监测输入点P4.7 备用输入 2 电压检测端子输入端子标号代号说明J5 P9.0 A30 厅门锁检测AC/DC110V P9.1 A220 较门锁检测AC/DC110V P9.2 A22 安全回路检测AC/DC110V P9.3 A08 公共端P9.4 备用输入 3 P9.5 备用公共端输出信号端子输入端子标号代号说明J14 T5.0 Km0 变频器输入控制T5.1 JDJ 紧急电动T5.2 COM1 T5.0﹑T5.1 公共端T5.3 KM1 变频器输出接触器控制端T5.4 COM2 T5.3 公共端T5.5 KJD1 抱闸接触器 1 控制端T5.6 KJD3 抱闸强激接触器控制端T5.7 COM3 T5.5﹑T5.6 公共端J13 T6.0 UP 上行T6.1 DOWN 下行T6.2 SPEED1 段速 1 T6.3 SPEED2 段速 2 T6.4 SPEED3 段速 3 T6.5 备用输出 1 T6.6 EN 使能T6.7 COM4 T6.0﹑6.1﹑6.2﹑6.3﹑6.4﹑6.5﹑T6.6 公共端J12 T7.0 XFJ 消防反馈输出T7.1 COM5 T7.0 公共端T7.2 多功能端口 .默认为 UPS 电源输出继电器控制T7.3 COM6 T7.2 公共端T7.4 TZJ 提前开门继电器T7.5 COM7 T7.4 公共端T7.6 备用输出 2 T7.7 COM8 T7.6 公共端高数计数端子端子标号代号说明J17 A + A + 高数计数差分输...
