疏水泵使用说明书VIP专享

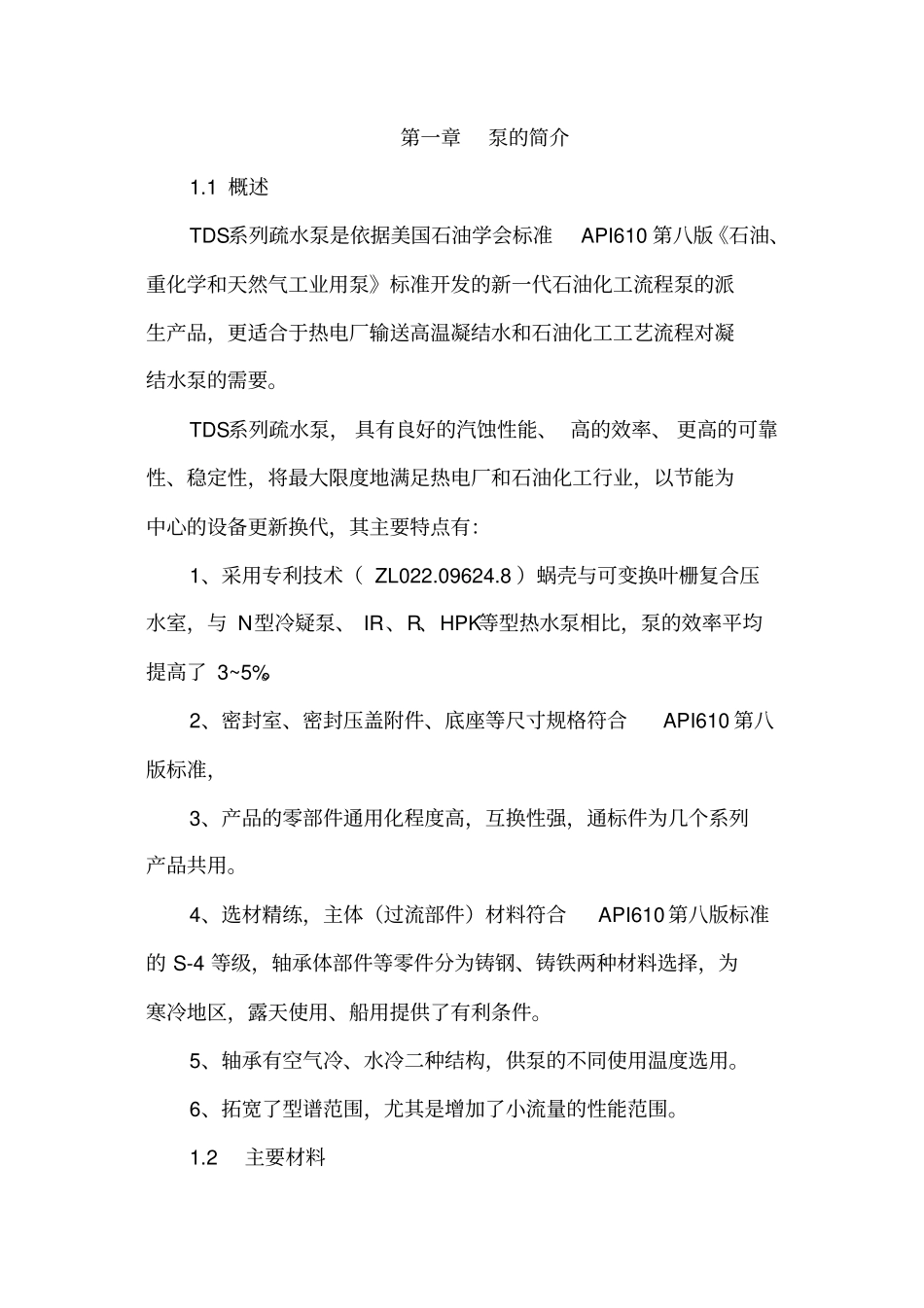

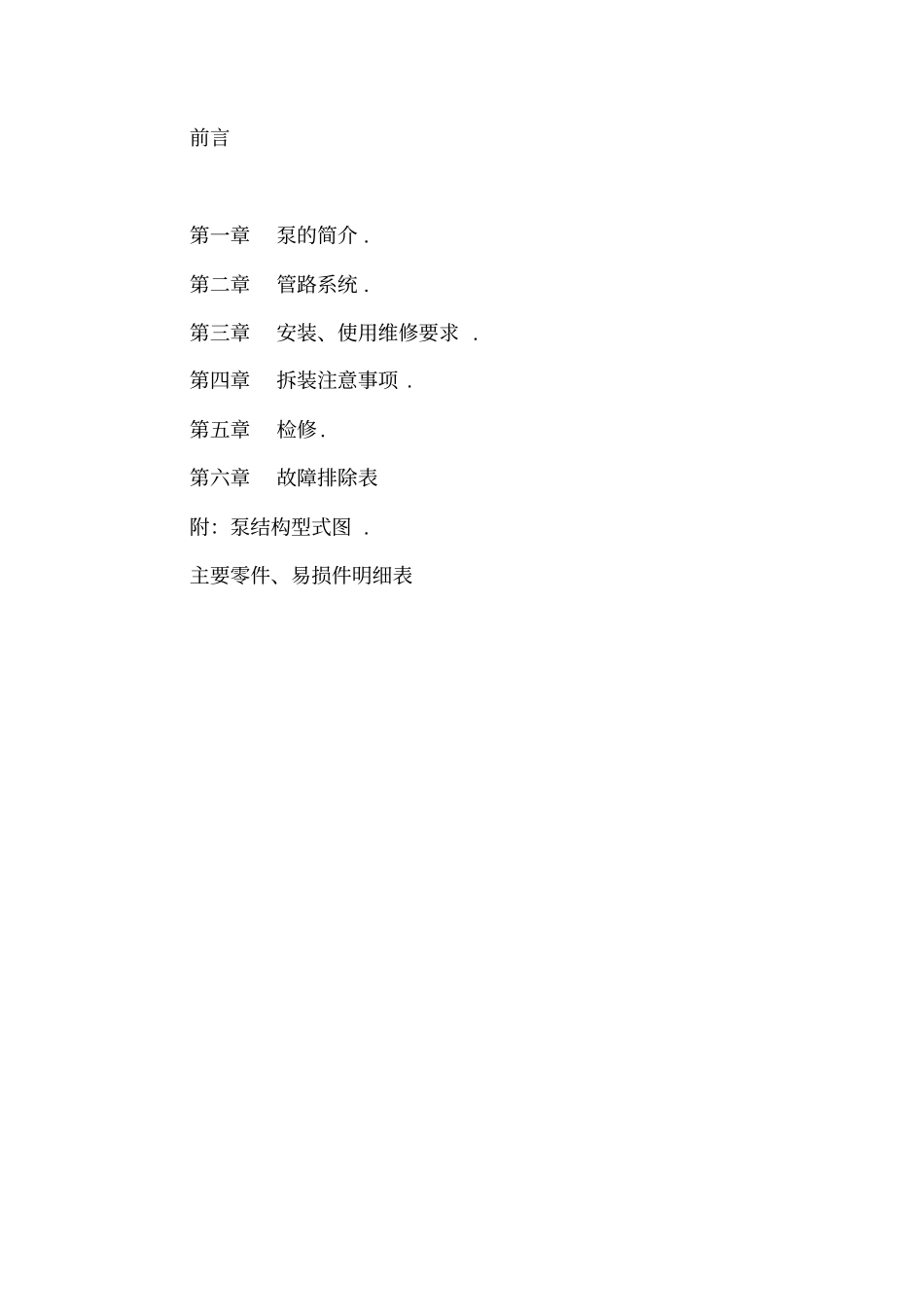

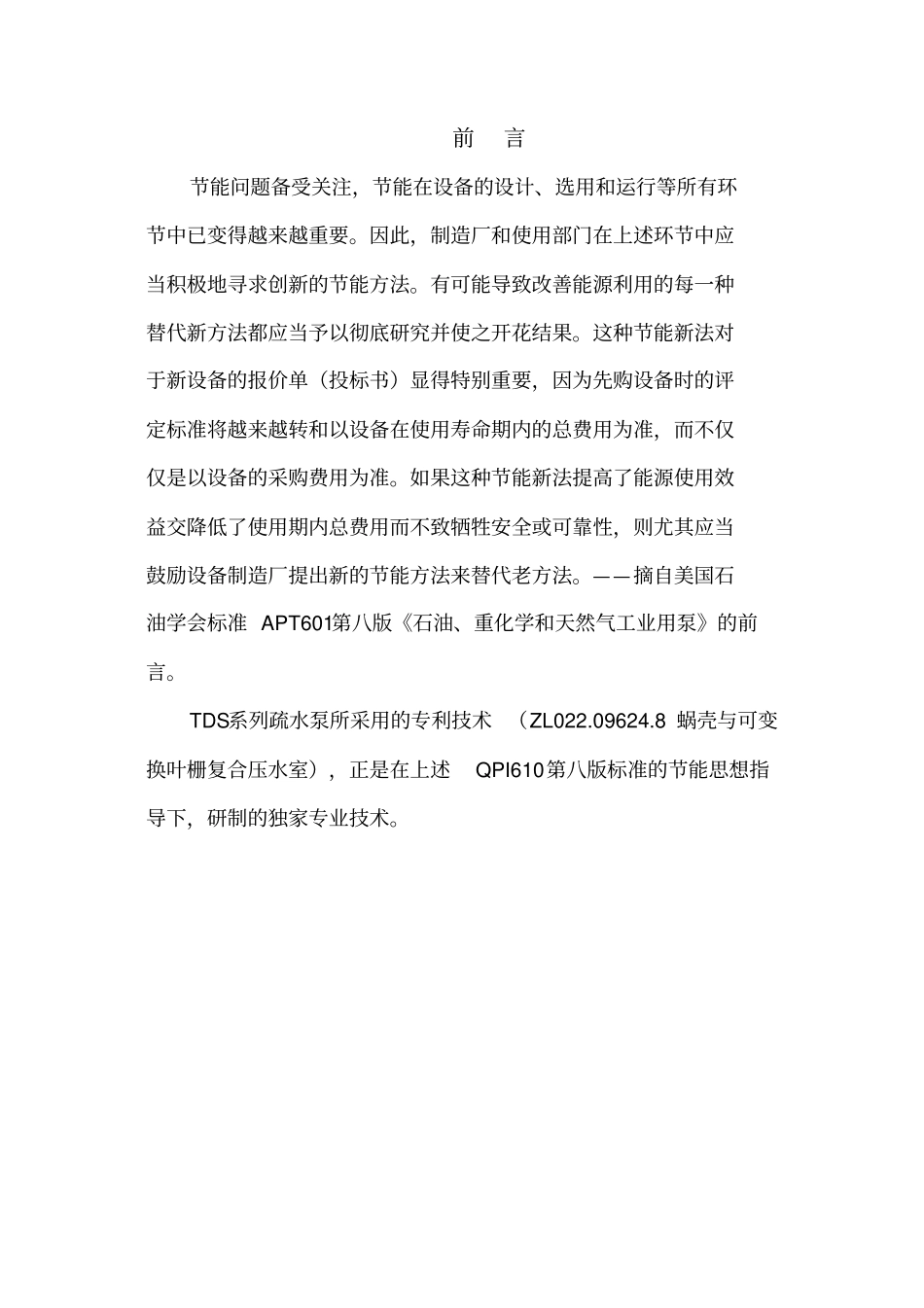

前言第一章泵的简介 . 第二章管路系统 . 第三章安装、使用维修要求 . 第四章拆装注意事项 . 第五章检修. 第六章故障排除表附：泵结构型式图 . 主要零件、易损件明细表前言节能问题备受关注，节能在设备的设计、选用和运行等所有环节中已变得越来越重要。因此，制造厂和使用部门在上述环节中应当积极地寻求创新的节能方法。有可能导致改善能源利用的每一种替代新方法都应当予以彻底研究并使之开花结果。这种节能新法对于新设备的报价单（投标书）显得特别重要，因为先购设备时的评定标准将越来越转和以设备在使用寿命期内的总费用为准，而不仅仅是以设备的采购费用为准。如果这种节能新法提高了能源使用效益交降低了使用期内总费用而不致牺牲安全或可靠性，则尤其应当鼓励设备制造厂提出新的节能方法来替代老方法。——摘自美国石油学会标准 APT601第八版《石油、重化学和天然气工业用泵》的前言。TDS系列疏水泵所采用的专利技术 （ZL022.09624.8 蜗壳与可变换叶栅复合压水室），正是在上述QPI610第八版标准的节能思想指导下，研制的独家专业技术。第一章泵的简介1.1 概述TDS系列疏水泵是依据美国石油学会标准API610 第八版《石油、重化学和天然气工业用泵》标准开发的新一代石油化工流程泵的派生产品，更适合于热电厂输送高温凝结水和石油化工工艺流程对凝结水泵的需要。TDS系列疏水泵， 具有良好的汽蚀性能、 高的效率、 更高的可靠性、稳定性，将最大限度地满足热电厂和石油化工行业，以节能为中心的设备更新换代，其主要特点有：1、采用专利技术（ ZL022.09624.8 ）蜗壳与可变换叶栅复合压水室，与 N型冷疑泵、 IR、R、HPK等型热水泵相比，泵的效率平均提高了 3~5%。2、密封室、密封压盖附件、底座等尺寸规格符合API610 第八版标准，3、产品的零部件通用化程度高，互换性强，通标件为几个系列产品共用。4、选材精练，主体（过流部件）材料符合API610第八版标准的 S-4 等级，轴承体部件等零件分为铸钢、铸铁两种材料选择，为寒冷地区，露天使用、船用提供了有利条件。5、轴承有空气冷、水冷二种结构，供泵的不同使用温度选用。6、拓宽了型谱范围，尤其是增加了小流量的性能范围。1.2 主要材料泵体、泵盖：ZG230-450；导流叶栅、叶轮：ZG1Cr13Xi；轴 35CrMo.1.3 使用范围1.3.1 性能参数范围（按设计点）流量： Q0.5~500m3/h 扬程： H18~314m 介质温度： T0~200℃1.3.2 泵型号说明TDS X X X X · X X...
