皮带机培训资料

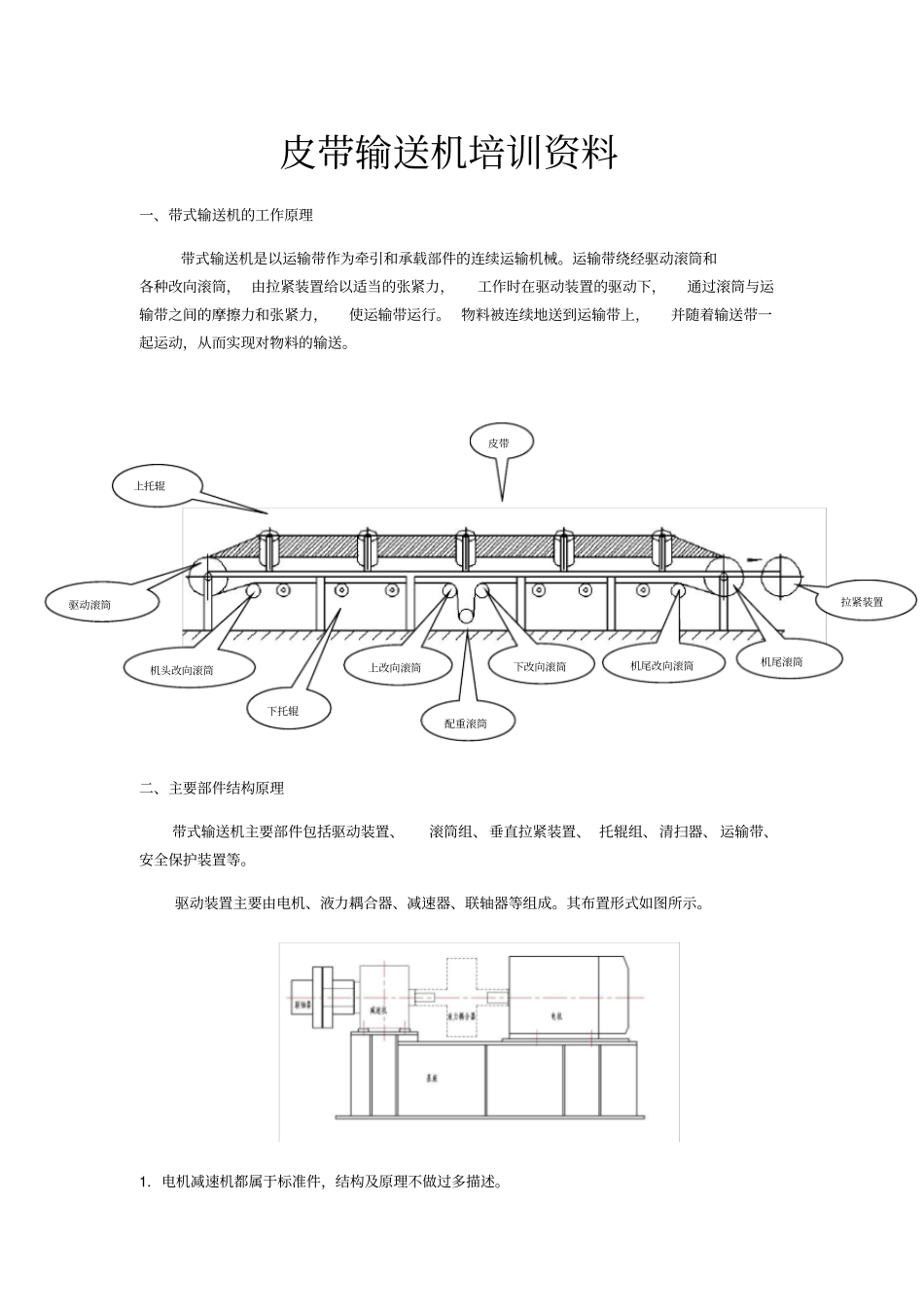

皮带机培训资料_第1页
1/6

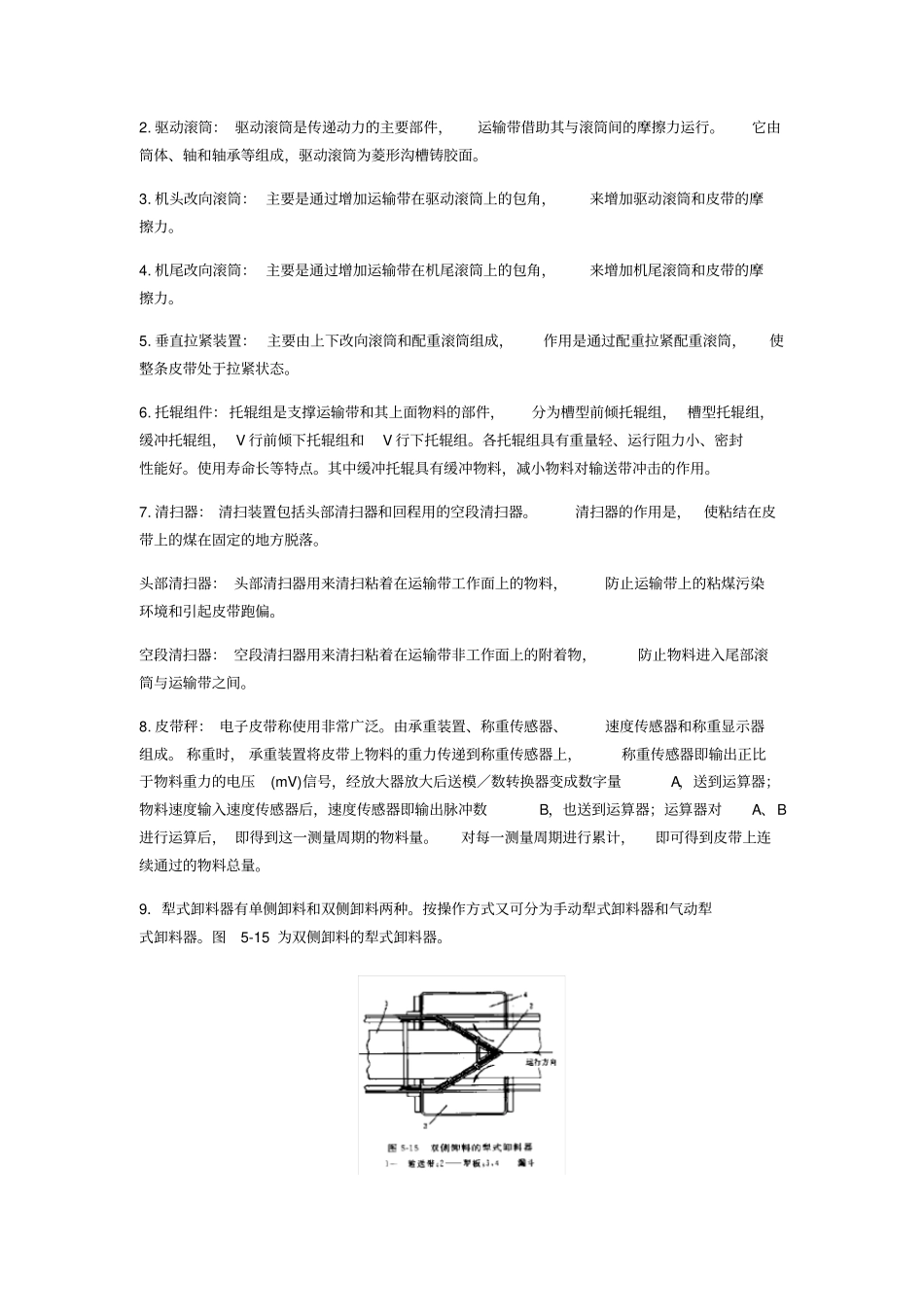

皮带机培训资料_第2页
2/6

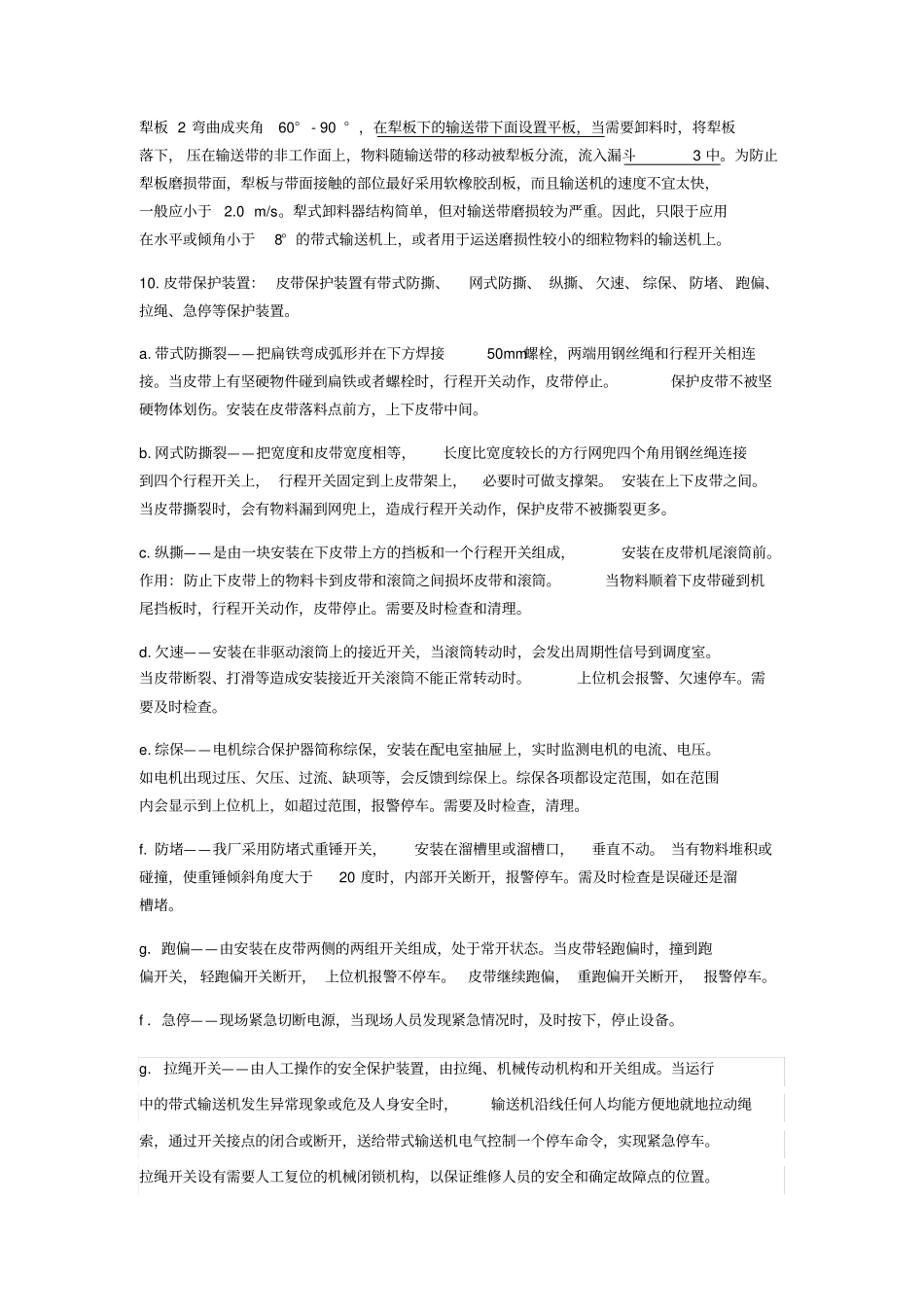

皮带机培训资料_第3页
3/6
皮带输送机培训资料一、带式输送机的工作原理带式输送机是以运输带作为牵引和承载部件的连续运输机械。运输带绕经驱动滚筒和各种改向滚筒, 由拉紧装置给以适当的张紧力,工作时在驱动装置的驱动下,通过滚筒与运输带之间的摩擦力和张紧力,使运输带运行。 物料被连续地送到运输带上,并随着输送带一起运动,从而实现对物料的输送。二、主要部件结构原理带式输送机主要部件包括驱动装置、滚筒组、垂直拉紧装置、 托辊组、清扫器、 运输带、安全保护装置等。驱动装置主要由电机、液力耦合器、减速器、联轴器等组成。其布置形式如图所示。1.电机减速机都属于标准件,结构及原理不做过多描述。驱动滚筒机头改向滚筒上改向滚筒下改向滚筒配重滚筒机尾滚筒拉紧装置下托辊上托辊皮带机尾改向滚筒2. 驱动滚筒: 驱动滚筒是传递动力的主要部件,运输带借助其与滚筒间的摩擦力运行。它由筒体、轴和轴承等组成,驱动滚筒为菱形沟槽铸胶面。3. 机头改向滚筒: 主要是通过增加运输带在驱动滚筒上的包角,来增加驱动滚筒和皮带的摩擦力。4. 机尾改向滚筒: 主要是通过增加运输带在机尾滚筒上的包角,来增加机尾滚筒和皮带的摩擦力。5. 垂直拉紧装置: 主要由上下改向滚筒和配重滚筒组成,作用是通过配重拉紧配重滚筒,使整条皮带处于拉紧状态。6. 托辊组件:托辊组是支撑运输带和其上面物料的部件,分为槽型前倾托辊组, 槽型托辊组,缓冲托辊组, V 行前倾下托辊组和V 行下托辊组。各托辊组具有重量轻、运行阻力小、密封性能好。使用寿命长等特点。其中缓冲托辊具有缓冲物料,减小物料对输送带冲击的作用。7. 清扫器: 清扫装置包括头部清扫器和回程用的空段清扫器。清扫器的作用是,使粘结在皮带上的煤在固定的地方脱落。头部清扫器: 头部清扫器用来清扫粘着在运输带工作面上的物料,防止运输带上的粘煤污染环境和引起皮带跑偏。空段清扫器: 空段清扫器用来清扫粘着在运输带非工作面上的附着物,防止物料进入尾部滚筒与运输带之间。8. 皮带秤: 电子皮带称使用非常广泛。由承重装置、称重传感器、速度传感器和称重显示器组成。 称重时, 承重装置将皮带上物料的重力传递到称重传感器上,称重传感器即输出正比于物料重力的电压(mV)信号,经放大器放大后送模/数转换器变成数字量A,送到运算器;物料速度输入速度传感器后,速度传感器即输出脉冲数B,也送到运算器;运算器对A、B进行运算后, 即得到这一测量周期的物料量。对每一测...
