监控立杆基础施工工艺设计方案

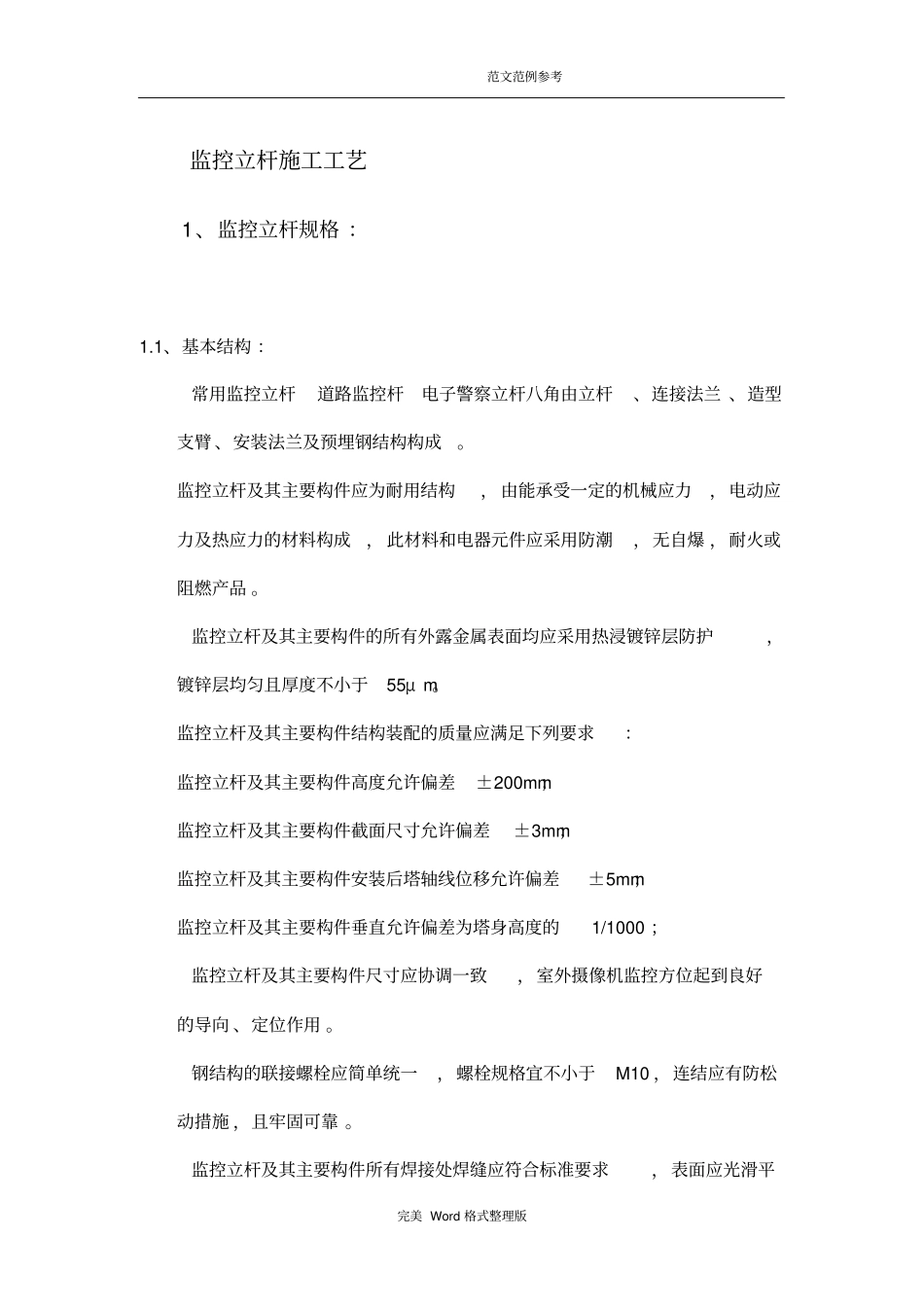

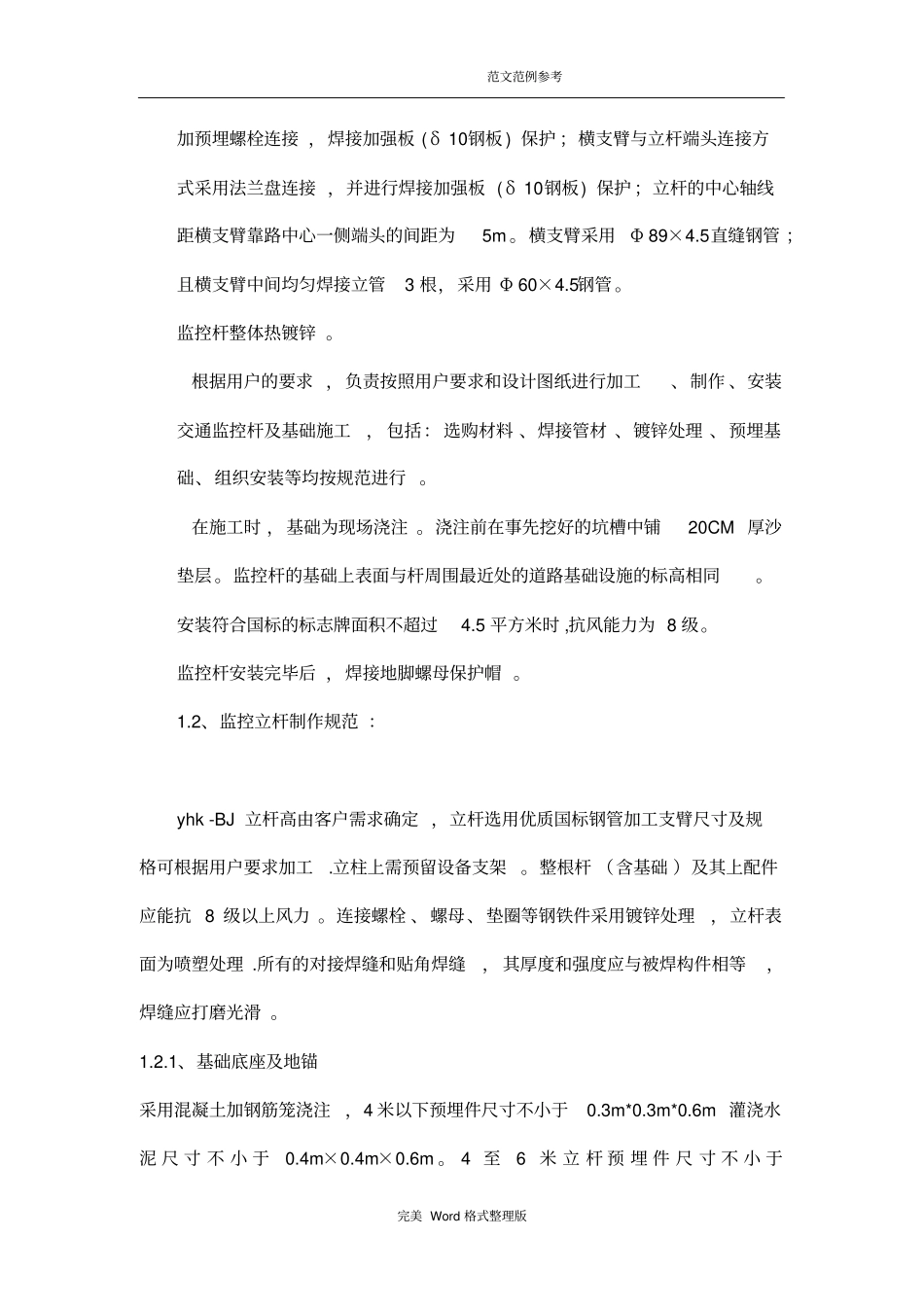

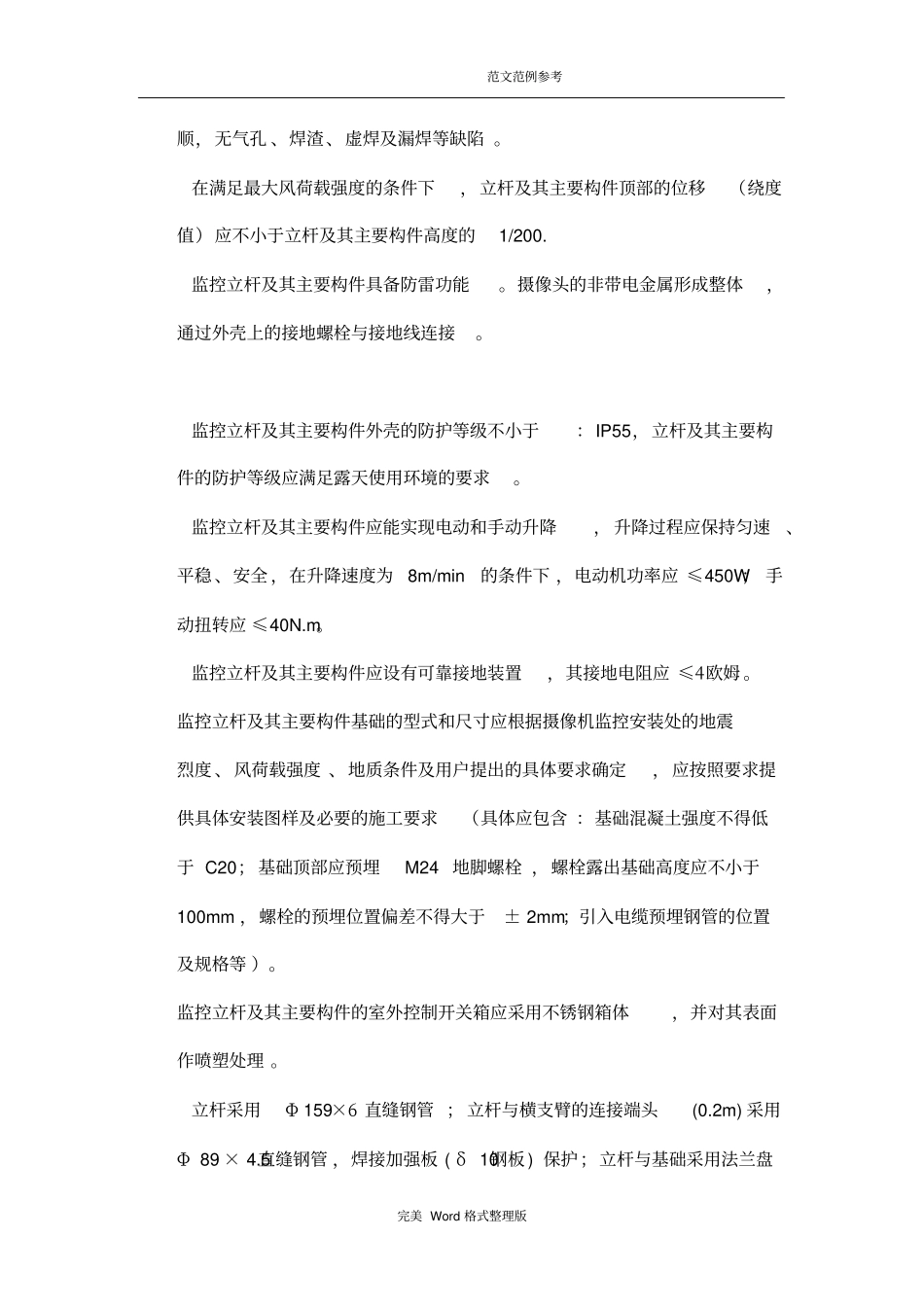

范文范例参考完美 Word 格式整理版监控立杆施工工艺1、监控立杆规格 ：1.1、基本结构 ：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰 、造型支臂 、安装法兰及预埋钢结构构成。监控立杆及其主要构件应为耐用结构， 由能承受一定的机械应力，电动应力及热应力的材料构成， 此材料和电器元件应采用防潮，无自爆 ，耐火或阻燃产品 。监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μ m。监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000 ；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向 、定位作用 。钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10 ，连结应有防松动措施 ，且牢固可靠 。监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平范文范例参考完美 Word 格式整理版顺，无气孔 、焊渣、虚焊及漏焊等缺陷 。在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200. 监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。监控立杆及其主要构件应能实现电动和手动升降， 升降过程应保持匀速、平稳 、安全 ，在升降速度为8m/min的条件下 ，电动机功率应 ≤450W； 手动扭转应 ≤40N.m。监控立杆及其主要构件应设有可靠接地装置，其接地电阻应 ≤4欧姆 。监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度 、风荷载强度 、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含 ：基础混凝土强度不得低于 C20； 基础顶部应预埋M24 地脚螺栓 ，螺栓露出基础高度应不小于100mm ，螺栓的预埋位置偏差不得大于± 2mm；引入电缆预埋钢管的位置及规格等 ）。监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体，并对其表面作喷塑处理 。立杆采用Φ 159×6 直缝钢管 ； 立杆与横支臂的连接端头(0.2m) 采用Φ 89 × 4.5直...
