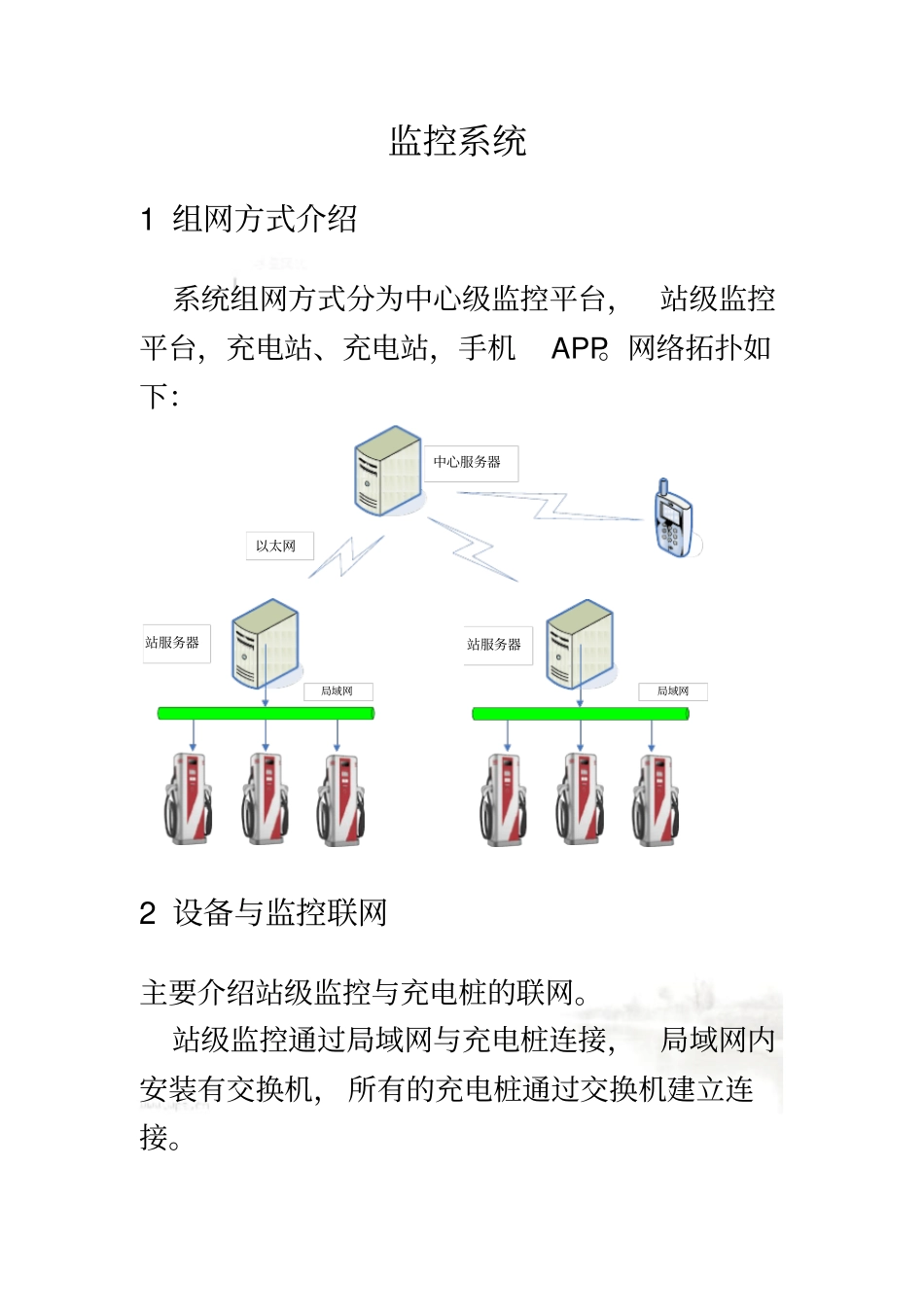

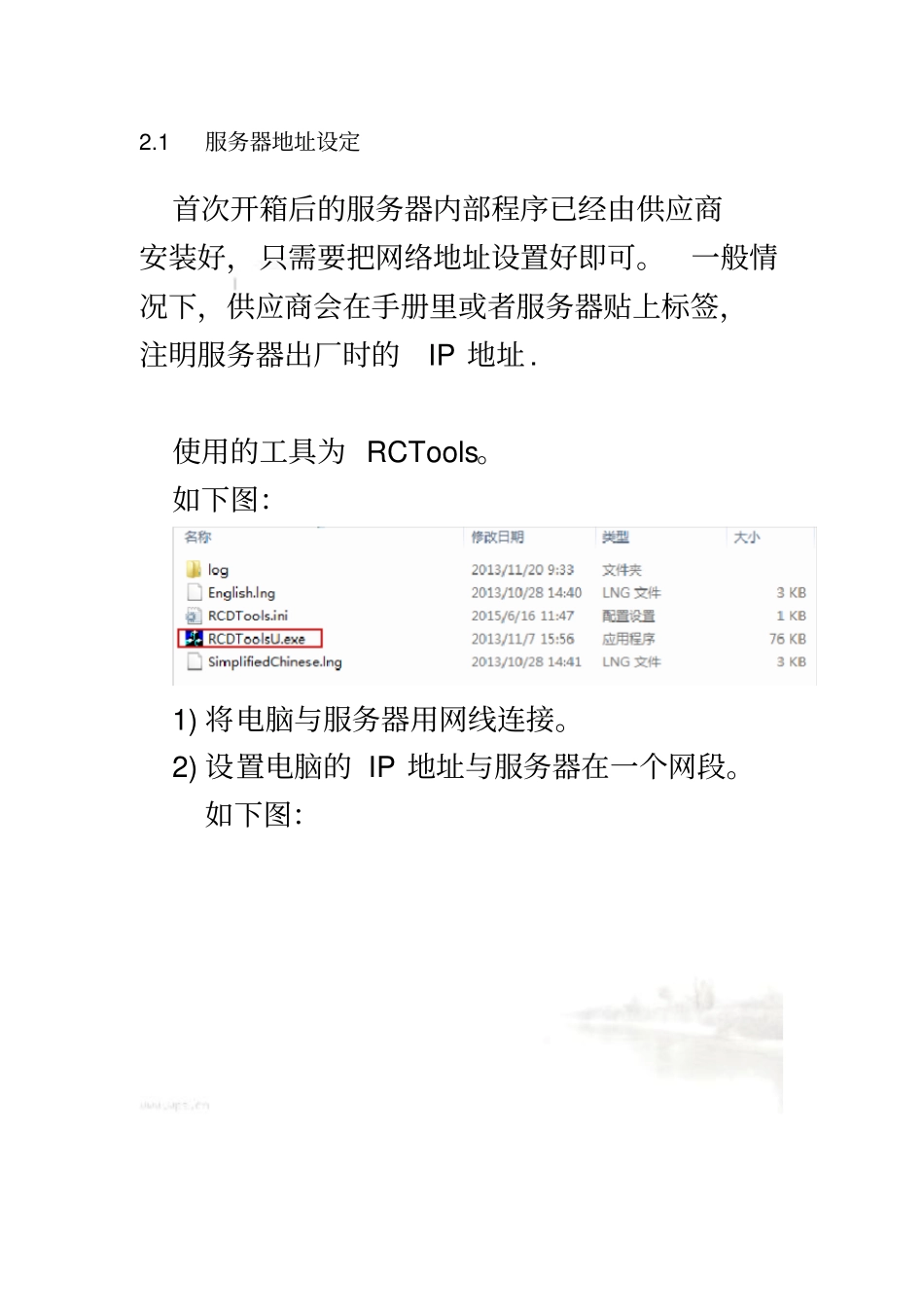

监控系统培训内容监控系统1 组网方式介绍系统组网方式分为中心级监控平台，站级监控平台，充电站、充电站，手机APP。网络拓扑如下：中心服务器站服务器局域网局域网站服务器以太网2 设备与监控联网主要介绍站级监控与充电桩的联网。站级监控通过局域网与充电桩连接，局域网内安装有交换机， 所有的充电桩通过交换机建立连接。2.1服务器地址设定首次开箱后的服务器内部程序已经由供应商安装好，只需要把网络地址设置好即可。一般情况下，供应商会在手册里或者服务器贴上标签，注明服务器出厂时的IP 地址 . 使用的工具为 RCTools。如下图：1) 将电脑与服务器用网线连接。2) 设置电脑的 IP 地址与服务器在一个网段。如下图：3) 连接好后输入 PING 。查询是否联通。如下图为正常联通：备注： Ping 命令时一种常用的命令检测网络是否联通。4) 打开文件：如下图 : 5) 在上图服务器地址输入设备上的IP 地址点击连接。连接好后如下图：在处理下拉框选择网络设置： 输入需要设定的 IP 地址。网关，子网掩码，DNS等。6) 输入完成后点击处理。系统将自动重新启动。服务器的网络地址设置完毕。备注：网络地址的设置可询问局域网的网管，或自定义。不要与其他设备的地址重复。如果现场不知道IP 地址可以向供应商询问。如果没有办法知道IP 地址。用以下的方法查询服务器的 IP 地址。目前的服务器是一台主机，没有配备显示器。需要连接显示器和键盘。查询服务器的 IP 地址方法 : 连接显示器和键盘到服务器主机。给服务器上电，登录到服务器。用户名： richcomm 密码： 2009forlinux 敲命令： ifconfig 显示如下：eth0 就是默认的网卡：网卡地址如下：下面开始修改 IP 地址。按照刚才的方法将电脑的IP 地址设置成与上 面IP地 址 同 一 网 段 。 使用”RCtools.exe ”工具进行升级。2.2充电桩 IP 地址设定将充电桩的网线连接到局域网中。设定IP 地址。如下图：1. 充电桩的 IP 地址为”本地 IP”。不允许重复。2. 端口为 8000 3. 服务器的 IP 为“服务器 IP ”. 4. 子网掩码 255.255.255.0 5. 网关可咨询网管。6. 终端号为站的设备的编号。“1~65535”. 不允许重复。设置完后重启充电桩。打开电脑在“运行”使用ping 命令检测充电桩 IP 地址是否已经设置正确，并且充电桩已经能正常联网。2.3添加充电桩用电脑打开浏览器，在地址栏输入服务器ip 地址。登陆到服务器监控系统。用户名：...
