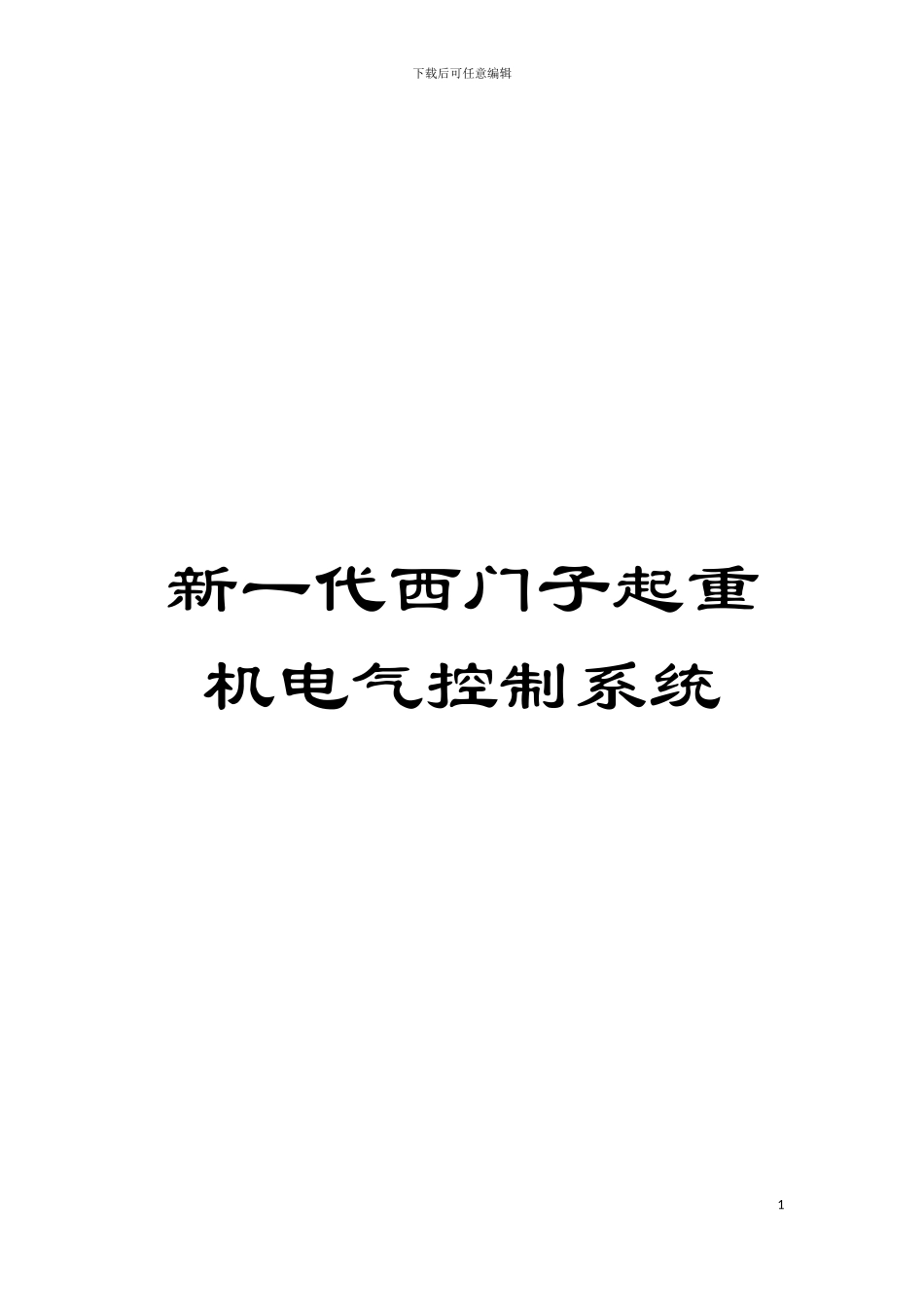

新一代西门子起重机电气控制系统模板

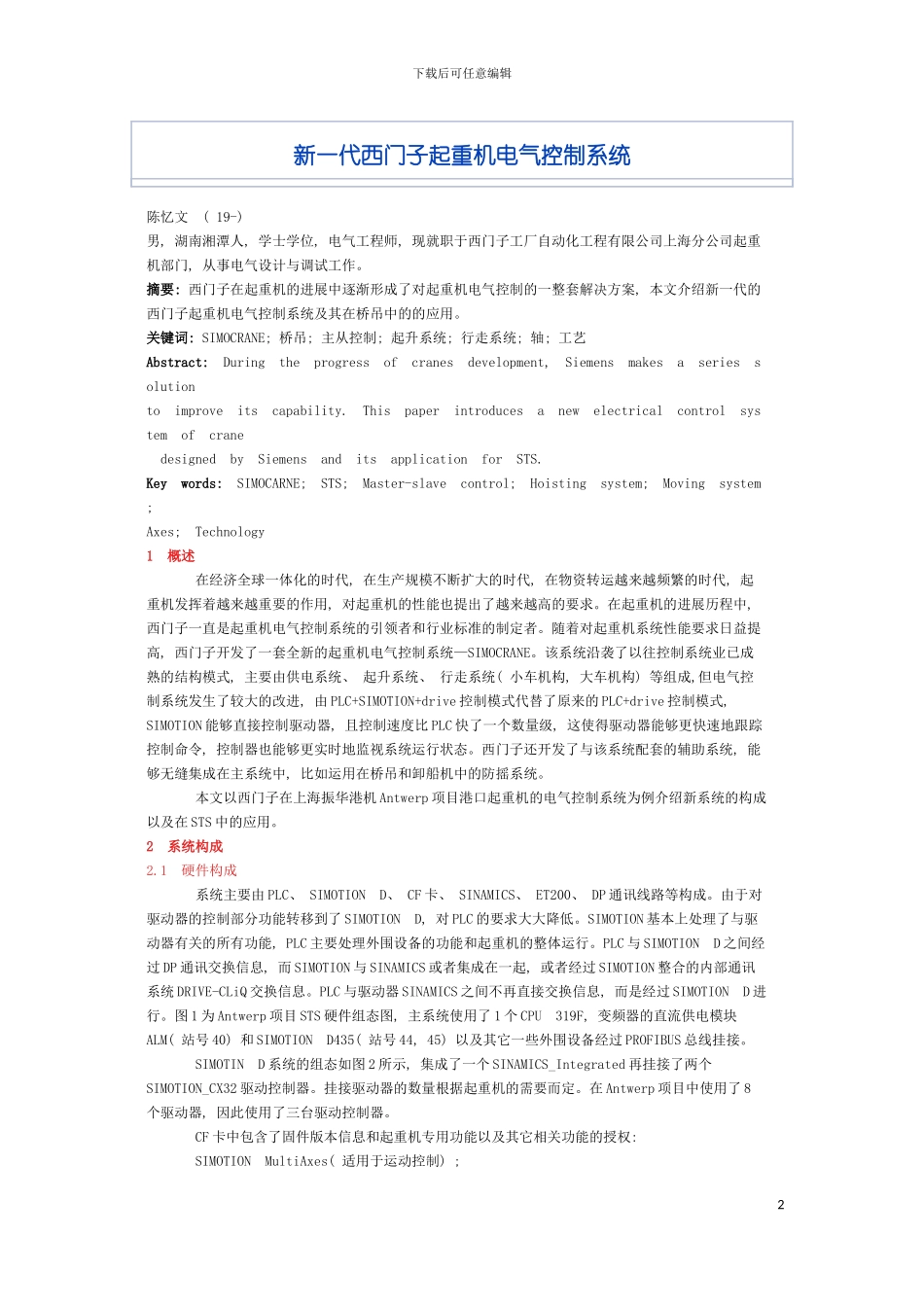

下载后可任意编辑新一代西门子起重机电气控制系统1下载后可任意编辑新一代西门子起重机电气控制系统 陈忆文 ( 19-) 男, 湖南湘潭人, 学士学位, 电气工程师, 现就职于西门子工厂自动化工程有限公司上海分公司起重机部门, 从事电气设计与调试工作。摘要: 西门子在起重机的进展中逐渐形成了对起重机电气控制的一整套解决方案, 本文介绍新一代的西门子起重机电气控制系统及其在桥吊中的的应用。关键词: SIMOCRANE; 桥吊; 主从控制; 起升系统; 行走系统; 轴; 工艺Abstract: During the progress of cranes development, Siemens makes a series solution to improve its capability. This paper introduces a new electrical control system of crane designed by Siemens and its application for STS.Key words: SIMOCARNE; STS; Master-slave control; Hoisting system; Moving system; Axes; Technology1 概述 在经济全球一体化的时代, 在生产规模不断扩大的时代, 在物资转运越来越频繁的时代, 起重机发挥着越来越重要的作用, 对起重机的性能也提出了越来越高的要求。在起重机的进展历程中, 西门子一直是起重机电气控制系统的引领者和行业标准的制定者。随着对起重机系统性能要求日益提高, 西门子开发了一套全新的起重机电气控制系统—SIMOCRANE。该系统沿袭了以往控制系统业已成熟的结构模式, 主要由供电系统、 起升系统、 行走系统( 小车机构, 大车机构) 等组成,但电气控制系统发生了较大的改进, 由 PLC+SIMOTION+drive 控制模式代替了原来的 PLC+drive 控制模式, SIMOTION 能够直接控制驱动器, 且控制速度比 PLC 快了一个数量级, 这使得驱动器能够更快速地跟踪控制命令, 控制器也能够更实时地监视系统运行状态。西门子还开发了与该系统配套的辅助系统, 能够无缝集成在主系统中, 比如运用在桥吊和卸船机中的防摇系统。 本文以西门子在上海振华港机 Antwerp 项目港口起重机的电气控制系统为例介绍新系统的构成以及在 STS 中的应用。2 系统构成2.1 硬件构成 系统主要由 PLC、 SIMOTION D、 CF 卡、 SINAMICS、 ET200、 DP 通讯线路等构成。由于对驱动器的控制部分功能转移到了 SIMOTION D, 对 PLC 的要求大大降低。SIMOTION 基本上处理了与驱动器有关的所有功能, PLC 主要处理外围设备的功能和起重机的整体运行。PLC 与 SIM...
