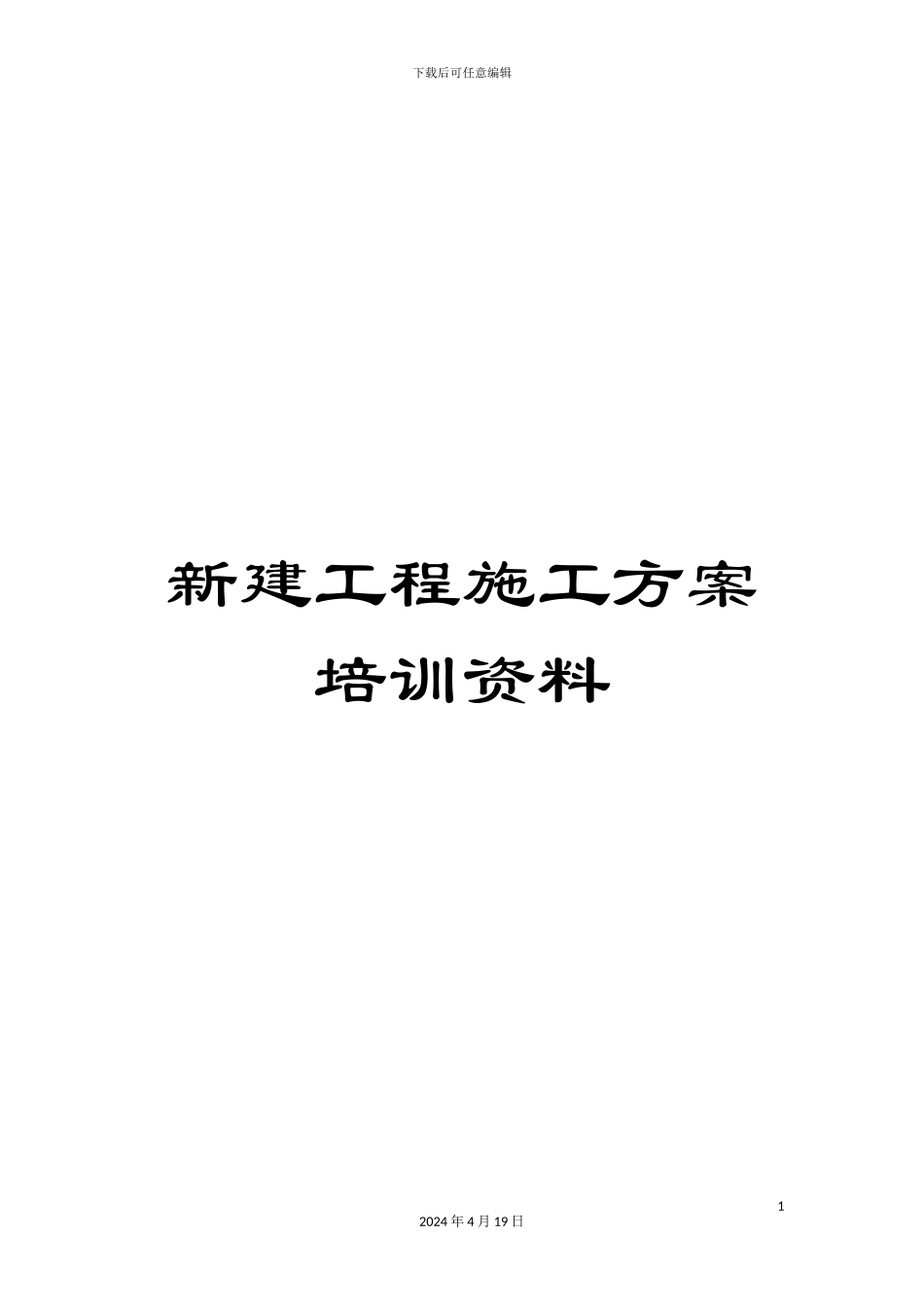

新建工程施工方案培训资料

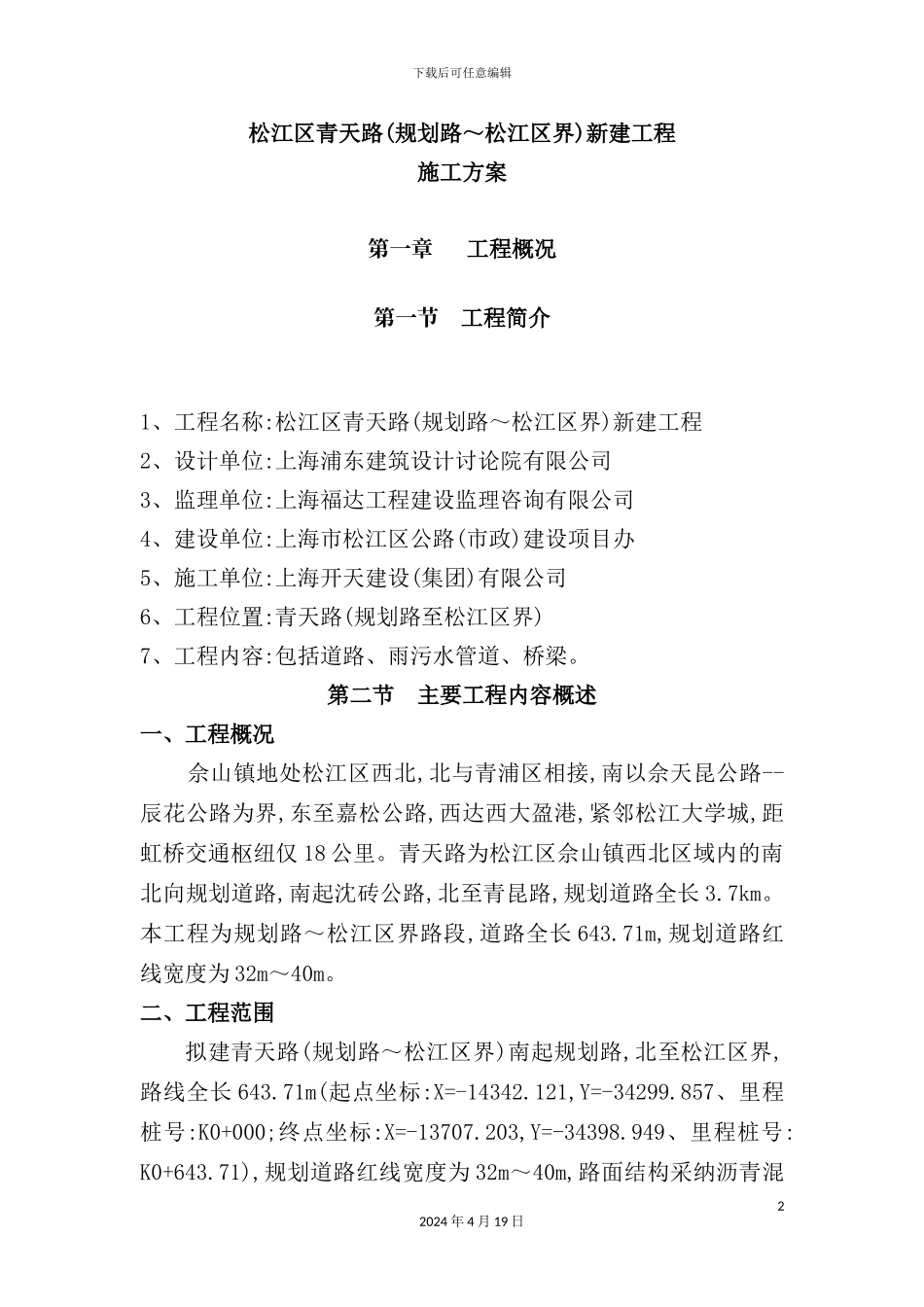

下载后可任意编辑新建工程施工方案培训资料12024 年 4 月 19 日下载后可任意编辑松江区青天路(规划路～松江区界)新建工程施工方案第一章工程概况第一节工程简介1、工程名称:松江区青天路(规划路～松江区界)新建工程2、设计单位:上海浦东建筑设计讨论院有限公司3、监理单位:上海福达工程建设监理咨询有限公司4、建设单位:上海市松江区公路(市政)建设项目办5、施工单位:上海开天建设(集团)有限公司6、工程位置:青天路(规划路至松江区界)7、工程内容:包括道路、雨污水管道、桥梁。第二节 主要工程内容概述一、工程概况 佘山镇地处松江区西北,北与青浦区相接,南以佘天昆公路--辰花公路为界,东至嘉松公路,西达西大盈港,紧邻松江大学城,距虹桥交通枢纽仅 18 公里。青天路为松江区佘山镇西北区域内的南北向规划道路,南起沈砖公路,北至青昆路,规划道路全长 3.7km。本工程为规划路～松江区界路段,道路全长 643.71m,规划道路红线宽度为 32m～40m。二、工程范围拟建青天路(规划路～松江区界)南起规划路,北至松江区界,路线全长 643.71m(起点坐标:X=-14342.121,Y=-34299.857、里程桩号:K0+000;终点坐标:X=-13707.203,Y=-34398.949、里程桩号:K0+643.71),规划道路红线宽度为 32m～40m,路面结构采纳沥青混22024 年 4 月 19 日下载后可任意编辑凝土路面结构。工程内容包括:1、道路工程 2、桥梁工程 3、排水工程 4、附属工程。道路宽度 26m,两边再各预留 3m 绿化带,设双向机动车道、两侧人非共板。按城市次干道设计,计算行车速度 40Km/h。排水体系采纳雨污分流制。雨水管采纳钢筋混凝土承插式管道 ( 管 径 Φ800-Φ1000), 支 管 采 纳 HDPE 双 壁 缠 绕 塑 料 管SD≥8.0KN/㎡(管径 DN300- DN400);污水管道采纳 HDPE 双壁缠绕塑料管 SD≥12.5.0KN/㎡(管径 DN300)。银祥浜桥梁跨径组成为单跨 22m 简支梁桥形式(桩号 K0+444至 K0+466), 桥 梁 标 准 横 断 面 为 :0.3m( 栏 杆 )+2.7m( 人 行 道 )+3.5m(非机动车道) +2.0m(机非隔离带)+15m(机动车道)+2.0m(机非 隔 离 带 )+3.5m( 非 机 动 车 道 )+2.7m( 人 行 道 )+0.3m( 栏杆)=32.0m。设计道路中心线法线与河道中心线逆交 25°。上部结构:0#台～1＃台为 22m 板梁,采纳预应力混凝土空心板梁,梁高h=0.95m, 梁 长 21.96m, 逆 交 25°, 全 桥 共 18 块 。 其 中 梁 顶 宽1.475m 的边板共 6 块,梁顶宽 1.25m...
