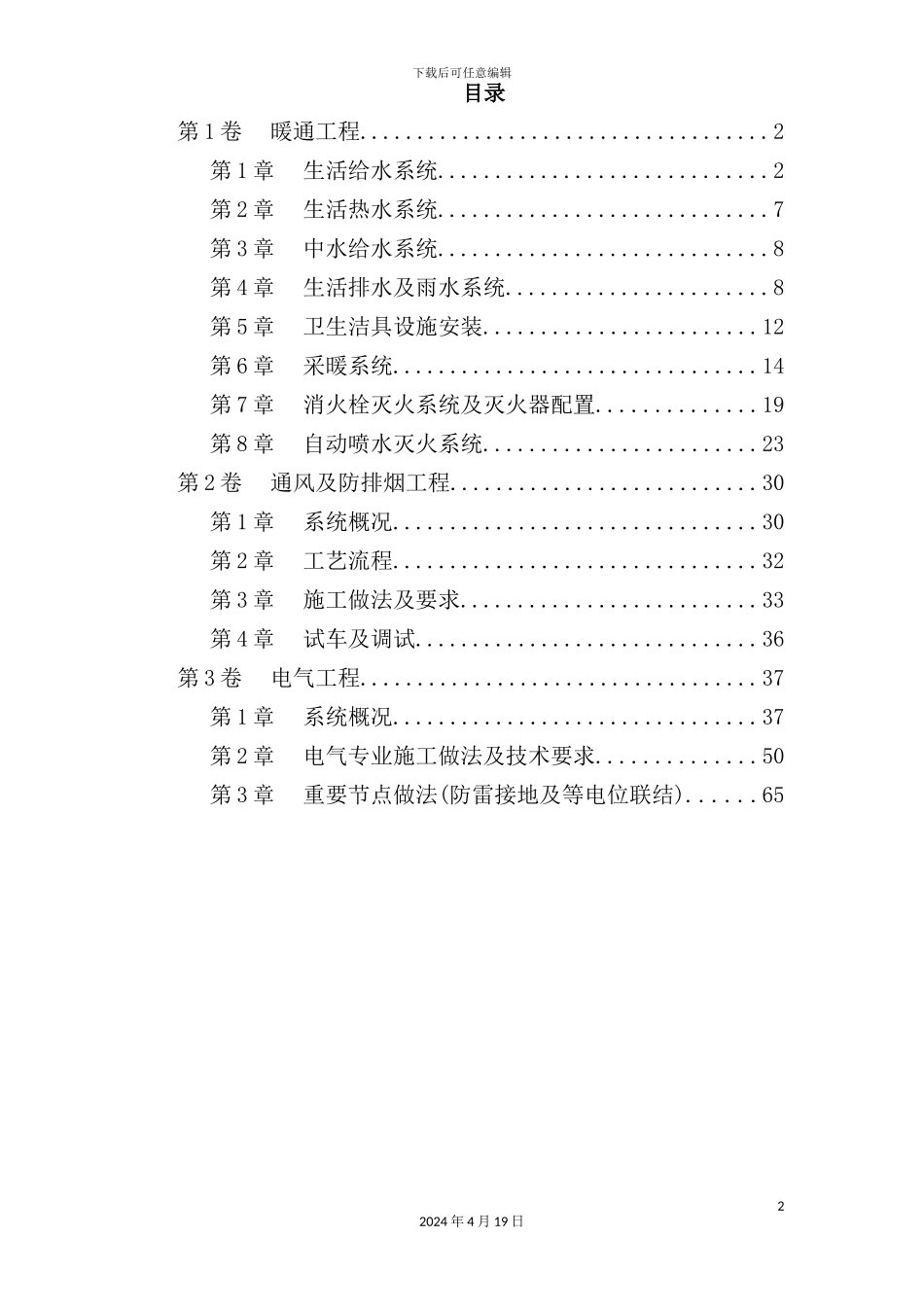

下载后可任意编辑新版暖通工程施工组织设计12024 年 4 月 19 日下载后可任意编辑目录第 1 卷暖通工程....................................2第 1 章生活给水系统.............................2第 2 章生活热水系统.............................7第 3 章中水给水系统.............................8第 4 章生活排水及雨水系统.......................8第 5 章卫生洁具设施安装........................12第 6 章采暖系统................................14第 7 章消火栓灭火系统及灭火器配置..............19第 8 章自动喷水灭火系统........................23第 2 卷通风及防排烟工程...........................30第 1 章系统概况................................30第 2 章工艺流程................................32第 3 章施工做法及要求..........................33第 4 章试车及调试..............................36第 3 卷电气工程...................................37第 1 章系统概况................................37第 2 章电气专业施工做法及技术要求..............50第 3 章重要节点做法(防雷接地及等电位联结)......6522024 年 4 月 19 日下载后可任意编辑暖通工程第1章生活给水系统5.18.1.1 系统概况:1＃、2＃、3＃公寓楼生活给水系统设置基本相同。本工程给水系统水源为市政水源,供水压力:0.225Mpa。给水系统分为两个区,低区四层由管网直接供给,高区由给水泵房变频给水机组供水。5.18.1.2 工艺流程:安装准备→现场加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐和保温→系统调试。5.18.1.3 施工做法及要求:本工程生活给水管及中水管,入户分水器以前采纳聚丁烯(PB)管道,连接采纳整体材质的连接件热熔连接。入户分水器后管材采纳胶联聚乙烯(PEX)管,热熔连接。a.聚丁烯(PB)管道,热熔连接施工做法:热熔工具接通电源,到达工作指示灯后方能开始操作;切割管材,必须使断面垂直于管轴线。管材切割一般使用专用工具,切割后的管材断面应去除毛边和毛刺;管材与管件连接断面必须清洁、干燥、无油;用卡尺和合适的笔在管端测量并绘出热熔深度,热熔深度应符合下表:热熔连接技术要求公称外径(mm)热熔深度(mm)加热时间(s)加工时间(s)冷却时间(min)201454325167433220844402112645022.5186563242466熔接弯头或三通时要按图纸设计要求,应注意其方向,在管线和管材的直...
