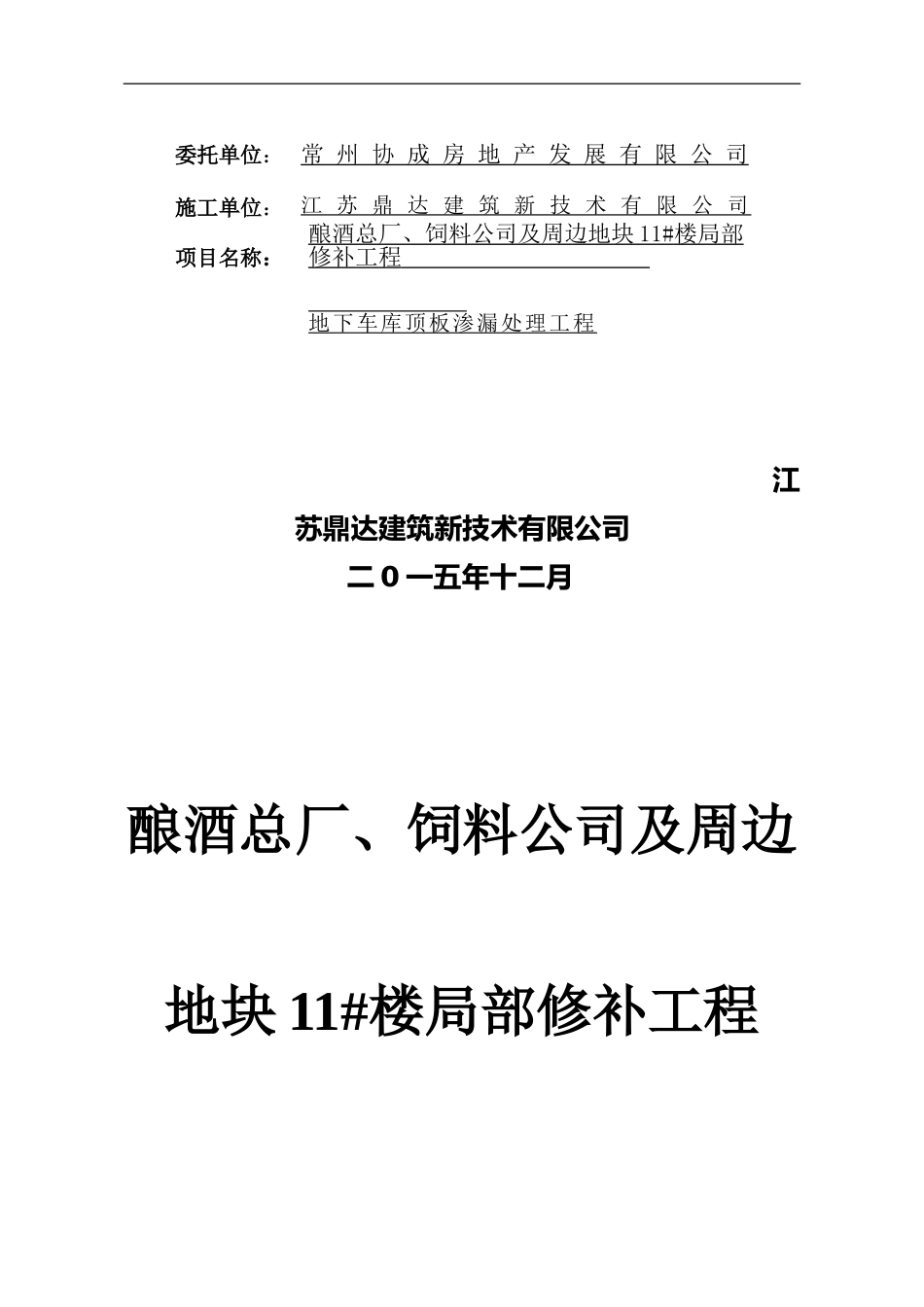

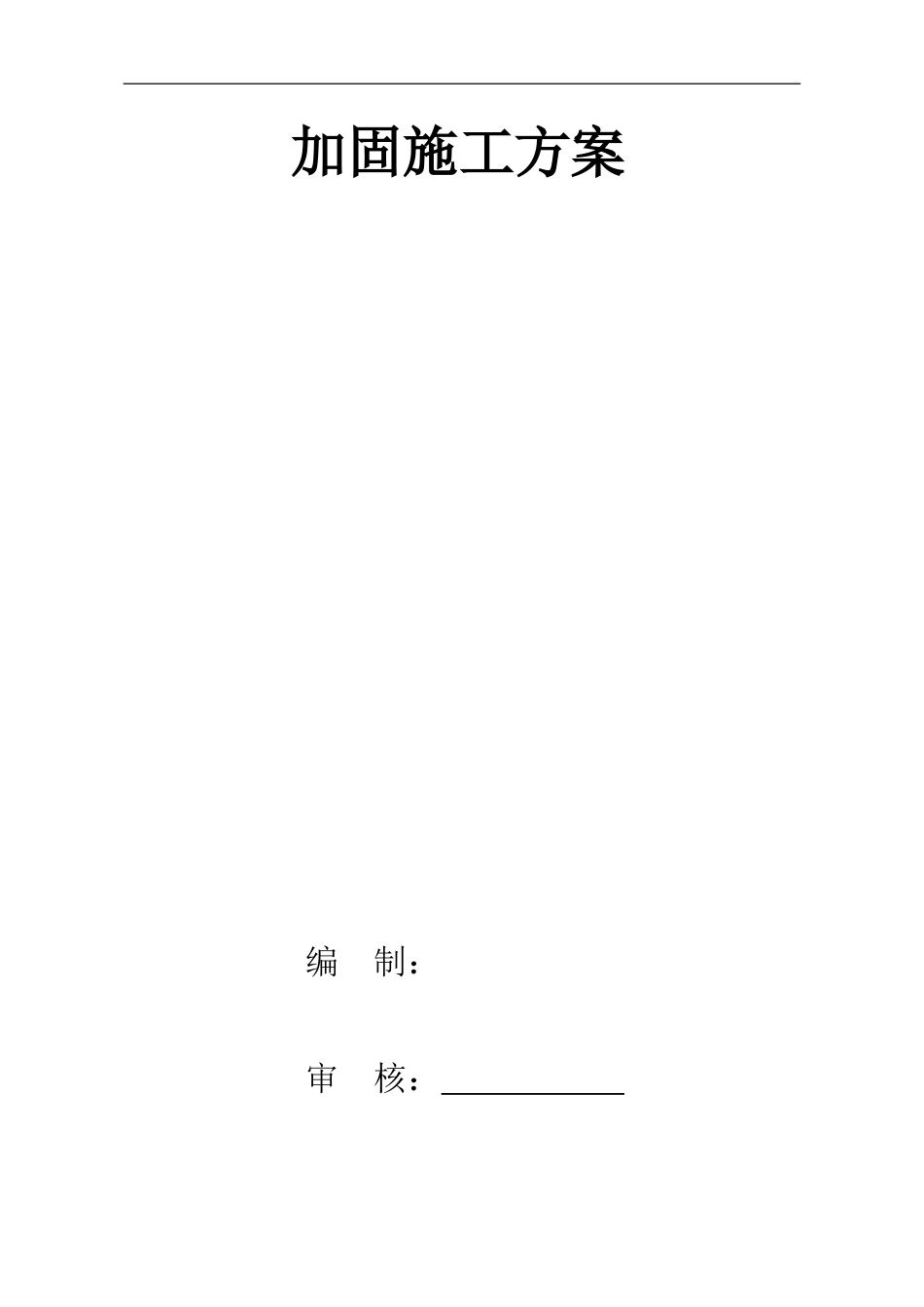

江苏鼎达建筑新技术有限公司加固专项施工方案酿酒总厂、饲料公司及周边地块11#楼局部修补工程加固施工方案江苏鼎达建筑新技术有限公司二0一五年十二月酿酒总厂、饲料公司及周边地块11#楼局部修补工程委托单位：常州协成房地产发展有限公司施工单位：江苏鼎达建筑新技术有限公司项目名称：酿酒总厂、饲料公司及周边地块11#楼局部修补工程地下车库顶板渗漏处理工程加固施工方案编制：审核：批准：江苏鼎达建筑新技术有限公司二0一五年十二月目录1、工程概况...............................................12、加固施工目的...........................................13、加固施工方案...........................................24、加固施工依据...........................................55、主要材料性能...........................................66、变形位移观测...........................................87、质量保证技术措施.......................................98、施工安全控制措施......................................109、现场文明施工管理......................................11一、工程概况：本工程位于11#楼18层结平11-20/D-M轴之间，加固区域结构类型框架剪力墙结构。根据委托单位反映，KL1812y，KL1809x梁底主筋被打断而需要加固，具体梁底主筋被打断洞口位置如下图：二、加固施工目的：根据委托单位要求：对梁底主筋被打断的KL1812y，KL1809x进行局部结构补强处理。KL1812y：此框架梁跨中梁底受取孔影响使下部主筋被打断，导致梁的抗弯承载能力（主要）不满足设计要求，我单位拟通过对此梁跨中进行钢管支撑卸荷、灌浆料局部置换、受损部位粘贴碳纤维局部补强等处理，使加固后的框架梁满足承载力及使用功能要求，使其满足建筑适用性及耐久性方面要求。KL1809x：此框架梁支座处梁底受取孔影响使下部主筋被打断，导致梁的抗剪承载能力（主要）不满足设计要求，我单位拟通过对此梁支座处进行钢管支撑卸荷、受损部位下方增设短肢剪力墙，使加固后的框架梁满足承载力及使用功能要求，使其满足建筑适用性及耐久性方面要求。三、加固施工方案：（一）：KL1812y加固施工方案：1、首先对框架梁跨中受损部位进行卸荷处理，并观察、记录百分表的反应，在梁两侧采用搭设双排钢管脚手架进行局部卸荷，卸荷时间需维持至加固施工完成且验收合格。支撑系统参见下图（1）：钢管纵向立杆间距80cm沿着梁的长度方向全长布置，每根钢管立杆垂直方向受力范围：300kg~500kg。2、在新增构造柱位置用切割机沿着墙面切出宽度30cm的槽口，便于后期构造柱主筋植筋、钢筋绑扎。3、待卸荷工作完成后，将跨中受损部位全部凿除，露出梁底主筋长度：20d，梁底主筋被打断处补焊同规格钢筋，焊缝长度15d，两侧角筋双面焊，中部钢筋采用单面焊。2、在框架梁跨中部位新增构造柱GZ，构造柱下端均采用植筋，植筋数量及规格，：4Φ14，套入箍筋后绑扎钢筋骨架，钢筋绑扎完毕后进行模板搭设，新增构造柱灌浆料浇筑至距离浇筑最高点10cm，15天后进行2次浇筑。3、梁跨中部位浇筑：跨中圆形孔洞上面进行凿毛毛化处理，并在受损部位顶端设置浇筑口（浇筑口模板高出浇筑最高点5cm）并埋设胶管（便于后期灌浆料浇筑不密实，采用改性环氧浆液二次灌浆），采用IV类灌浆料浇筑（拌有细小骨料），同时制作灌浆料试块，在灌浆料浇筑3天后，在框架梁的跨中部位粘贴碳纤维布，具体做法参见下图：跨中部位节点补强做法4、待灌浆料浇筑完成后采用塑料薄膜覆盖养护，确保养护到位；7天后拆除钢管脚手架辅助支撑。5、灌浆料浇筑1天后，同时将浇筑口切除，并用M40高强复合砂浆修补平整。6、灌浆料浇筑3天后，在梁的支座处开设孔洞，孔洞开设完成后进行局部粘钢补强处理（钢板由甲方负责提供），其中2M24对穿螺栓采用穿孔植筋灌注环氧胶水，具体做法参见下图：支座处节点补强做法（二）、KL1809x加固施工方案：1、首先对框架梁跨中受损部位进行卸荷处理，在梁两侧采用搭设双排钢管脚手架进行局部卸荷，卸荷时间需维持至加固施工完成且验收合格。支撑系统同上参见附图（1）。2、在支座处下方增设短肢剪力墙...
